一、新风量计算方法
某机房面积S=65（㎡），净高h=3（米），人员数量n=25（人）。 若按人均所需新风量计算【取所需新风量q=30（m3/h）】，则总新风量Q1=n×q=25×30=750（m3/h） H）; 若按房间换新风次数计算【取房间换新风次数p=4（次/h）】，则新风量Q2=psh=4×65×3=780 （立方米/小时）； 由于Q2>Q1，故以Q2作为设备选项类型的依据； 结合产品型号，可选择本公司HRV-800新风换热器产品或送/排风HSF-25-B。
注：房间体积计算公式：体积=长×宽×出风口以下高度
应选用的新风换热器台数或送排风机台数=
房间容积×所需换气次数
单台全热交换器额定新风量
不同类型建筑空调环境新风量标准
换新风次数参考表
2、排风量的计算
送风量=房间容积×换气次数
有些地方需要保持负压，如厕所、厨房等； 在保持正压的地方，最好计算室内压力，以免压力过大而无法开门
房间最小新风量Lw=nRp+Rb*Ab
n——房间内的总人数，即人的密度与地面面积的乘积，人；
Rp——人均最低新风量指数，m3/(h·人)；
Rb——每平方米楼层所需的最低新风量标准，m3/(h·m2)；
AB-楼面面积，m2。

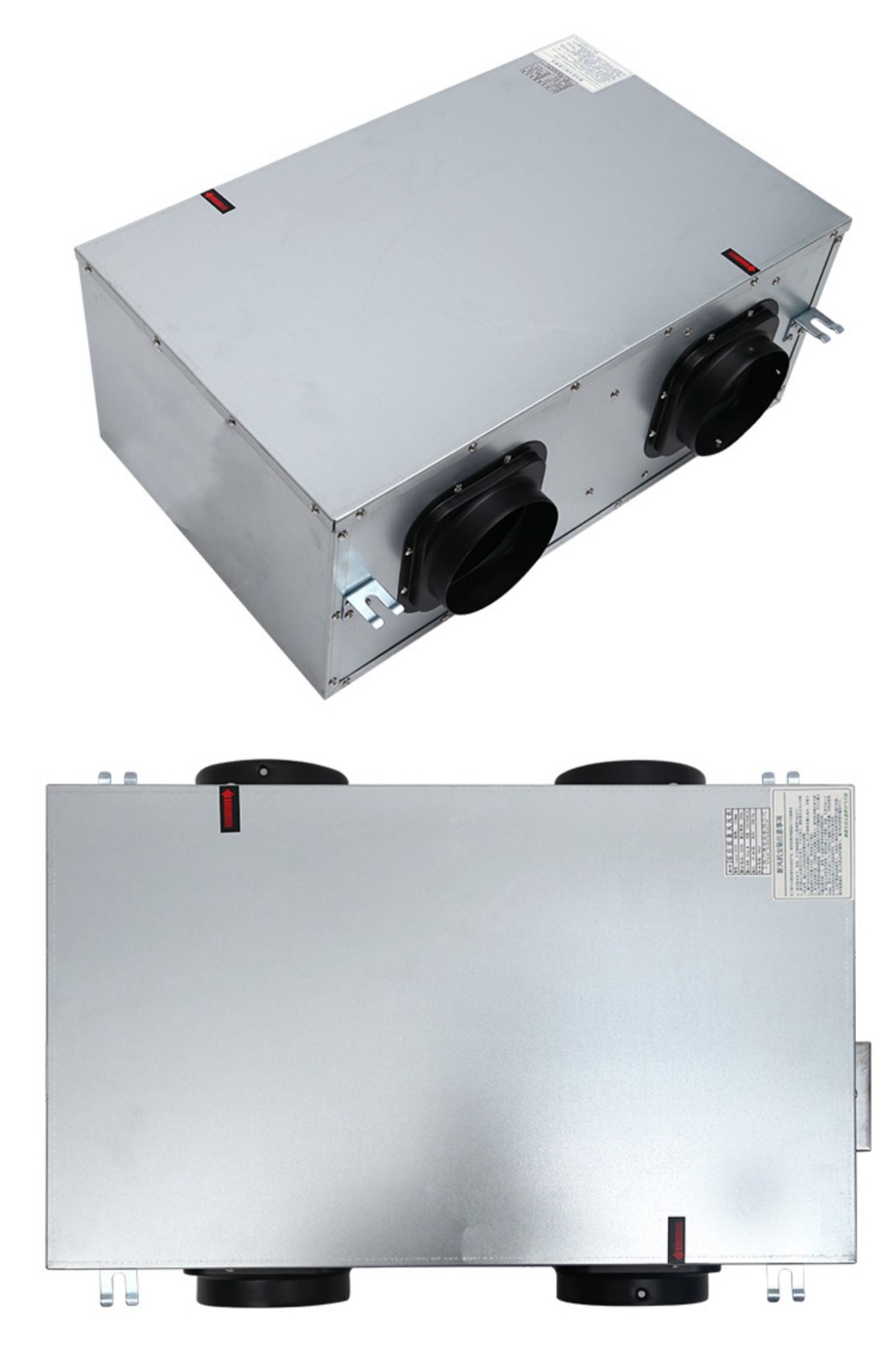

3、新风机组
新风机组是一种提供新鲜空气的空调装置。 在功能上，根据使用环境的要求，可实现恒温恒湿或单纯提供新鲜空气。 其工作原理是从室外抽取新鲜空气，经过除尘、除湿（或加湿）、制冷（或加热）等处理后，通过风机送入室内，进入室内空间时取代室内原有的空气. 当然，上面提到的功能要根据使用环境的需要来确定。 功能越齐全，成本越高。
定义
为保证室内空气质量，室内空间配备集中新风系统，供应和处理新风的主机称为新风机组。
新风机组控制
新风机组控制包括：送风温度控制、送风相对湿度控制、防冻液控制、CO2浓度控制及各种联锁内容。 如果新风机组要考虑承受室内负荷（如直流机组），则还必须控制室内温度（或室内相对湿度）。
1、送风温度控制
送风温度控制是规定的出风温度控制，其适用条件通常是新风机组用于满足室内卫生要求而不是承担室内负荷。 因此，在整个控制时间内，应以保持送风温度恒定为原则。 由于冬季和夏季对室内的要求不同，因此冬季和夏季的送风温度也应有不同的要求。 也就是说，新风机组在控制恒送风温度时，全年有两个控制值——冬季控制值和夏季控制值，所以控制器冬夏工作的转换必须考虑条件。
控制送风温度时，夏季通常控制冷盘管的水量，冬季控制热盘管的水量或蒸汽盘管的蒸汽流量。 为便于管理，温度传感器一般安装在机组所在机房的送风管道上。
2、室内温度控制
对于一些直流系统来说，新鲜空气不仅可以使环境达到卫生标准，还可以承受室内的所有负荷。 由于室内负荷在变化，此时控制送风温度的方法一定不能满足室内要求（可能过热或过冷）。 因此，必须控制使用场所的温度。 可见此时温度传感器必须设置在被控室的典型区域。 由于直流系统通常都有排气系统，因此在排气管内设置温度传感器并考虑一定的修正也是一种可行的方法。
除直流系统外，新风机组通常与风机盘管机组配套使用。 在一些工程中，由于考虑到各种原因（如风机盘管除湿能力的限制等），新风机组在设计时承担了部分室内负荷。 新风机组在设计状态下根据送风温度进行控制，这种做法是不存在的。 可疑的。 但是，当室外气候发生变化，室内达到热平衡时（比如过渡季节的某个时间），如果继续控制送风温度，室内难免会过冷（以冷水送风为例）或过热（在热水供应的情况下），则应采用室内温度控制。 因此，在这种情况下，从全年运行的角度考虑，应采用送风温度与室内温度联合控制的方式。
3、相对湿度控制
新风机组相对湿度控制的要点是选择湿度传感器的设置位置或控制参数，这与其加湿源和控制方式有关。
(1)蒸汽加湿
对于要求比较高的场所，应根据被控湿度的要求自动调节蒸汽加湿量。 这种方法要求蒸汽加湿器应使用调节阀（线性特性），调节器应使用PI控制器。 由于该方法稳定性较好，湿度传感器可安装在机房送风管道上。
对于高层民用建筑的一般要求，也可采用位置控制方式。 这样可以使用位置加湿器（带快开阀）和位置调节器，有利于减少投资。
使用两位控制时，由于两位加湿器只有全开和全关功能，如果湿度传感器仍然安装在送风管上，一旦加湿器全开，传感器会立即检测到湿度高于设定值需要关闭阀门（因为常用加湿器的最大加湿量必须高于设计要求值）； 一旦关闭，传感器会立即检测到湿度低于设定值，要求加湿器打开，这势必会导致加湿器阀门振荡运行，动作频繁，使用寿命缩短。 显然，这种现象是由于加湿器到出水管之间的湿度容量太小造成的。 因此，当蒸汽加湿器采用位置控制时，湿度传感器应安装在典型的房间（区域）或相对湿度变化相对平稳的地方，以增加湿度容量，防止加湿器阀门因损坏而损坏。过于频繁的开关动作。
(2)高压喷雾、超声波加湿、电加湿
这三种都属于位置式加湿方式。 因此，其控制手段和传感器的设置应类似于位置控制蒸汽加湿。 即：控制器采用位置式控制加湿器的启停（或开关），湿度传感器应设置在典型的房间区域。
(3)循环水喷淋加湿
循环水喷淋加湿与高压喷淋加湿在处理过程中是有区别的。 理论上前者属于等温加湿，后者属于无露点加湿。 如果采用位置控制器来控制喷雾泵的启停，其设置原理与高压喷雾类似。 但在某些项目中，喷水泵本身不受控制，而是与空调机组联动启停。 为控制加湿量，应在加湿器前加装预热盘管，如图4-41所示。 机组空气处理流程如图4-42所示。 通过控制预热盘管的加热能力，保证加湿器后的“机露点”tL（L点为dN线与φ=80%～85%的交点），达到控制相对湿度的目的.
(4)二氧化碳(CO2)浓度控制
通常新风机组的最大风量设计要满足卫生要求（考虑室内负荷的直流机组除外）。 这时候房间里的人数就算满了。 在实际使用中，房间内的人数并不总是满的。 当人数不多时，可减少新风量以节省能源。 这种方法特别适用于一些使用新风加风机盘管系统的写字楼的缝隙。 小型会议室等场所使用。
为了保证基本的室内空气质量，通常通过测量室内CO2浓度来衡量，如图4-43所示。 每个房间都装有CO2浓度控制器，控制新风支管上电动风阀的开度。 同时，为防止系统内静压过高，在主送风管上安装静压控制器，控制风机转速。 因此，这不仅可以减少新风的制冷负荷，还可以降低风机的能耗。
显然，这种控制属于变风量控制（变风量控制详见下文）。 这种控制方法目前应用不广泛。 一个重要的原因是CO2浓度控制器产品并不普及（只有少数厂家生产），同时这种控制方式需要较大的投资，其综合经济效益需要详细分析。
(5)防冻联锁
在冬季室外设计温度低于0℃的地区，应考虑盘管的防冻措施。 除了空调系统设计中应采取的预防措施外，还应从机组的电气和控制方面采取一定的措施。
1）限制热盘管电动阀的最小开度
只有在线圈选择满足一定要求的情况下，才能限制热线圈电动阀的最小开度。 对于双管系统中的冷热两用盘管尤其如此。 最小开度设定后，能保证盘管内水不结冰的最小水量Wmin；
2）设置防冻液温度控制
这是防止线圈在运行过程中冻裂的又一措施。 通常可在热水盘管出水口（或盘管回水箱上）安装温度传感器（控制器）楼宇自控新风空调原理，测量回水温度。 当测量值低至5℃左右时，防冻控制器动作，停止空调机组运行，同时打开大热水阀。
3）联锁新风阀
为防止冷空气过多渗透造成盘管冻裂，机组停机时新风阀应联锁关闭。 机组启动时，打开新风阀（一般先开风阀，再开风机，防止压差过大导致风阀打不开）。 无论新风阀是打开还是关闭，上述防冻控制器始终正常工作。
除风房外，电动水阀、加湿器、喷水泵均应与风机电气联锁。冬季运行时，应在机组所有设备启动前打开热水阀。
新风机组和空调机组的区别
新风机组与空调机组的区别：
新风机组用于处理新风。 在大型建筑中，新风机组一般与风机盘管机组配套使用。 风机盘管+新风机其实和空调差不多。 一般情况下，空调本身都有新风口，新风用于保证室内空气质量和补充室内排风。 由于风机盘管没有新风口，需要新风机提供。 新风机组提供的处理过的新风和风机盘管处理过的回风先混合后由风机盘管处理，然后送入室内。
新风机组与空调机组的区别二：
新风机组主要处理新风，而空调机组是处理新风机处理后的空气，但新风机可以有回风，回风也可以有新风，其目的是为了更好的调节温度、湿度等参数。
新风机组与空调机组的区别三：
一般来说，新风机组不承担空调区域的热湿负荷。 主要功能是送新鲜空气。 当然，最理想的状态是送风的温度和湿度是恒定的，所以新风机组一般都是控制送风的温度和湿度。
新风机组与空调机组的四大区别：
空调机组负荷空调区域的热湿负荷，对空调区域的空气起到综合处理的作用，同时保证一定的新风量。 空调机组通常主要控制空调区域的温度、湿度和空气质量，空气处理过程一般比较复杂。
新风机组与空调机组的区别五：
空调机组在空气处理方面比新风机组复杂，所以空调机组多用于无法安装风机盘管的大型公共场所，而新风机组多用于小型安装风机盘管的空间。
无论是空调机组还是新风机组，使用和安装都比较普遍。 新风机组和空调机组不同，但可以互补。 100建议您同时安装新风机组，然后在每个房间单独安装风机盘管。 这样既可以取长补短，又可以达到更加节能舒适的目的。
新风机组工作原理
电动控制阀与风机联锁，保证风机断电时风阀也关闭。 电动调节阀还可以实现与风机的联动，在风机断电时关闭电动调节阀。 新风机组的温度控制系统由比例积分温度控制器、安装在送风管上的温度传感器和电动调节阀组成。 控制器的作用是将放置在送风管道内的温度传感器检测到的送风温度传送给温控器，与控制器设定的温度进行比较，根据PI计算的结果，温控器自动调节温度。 阀门 打开/关闭阀门的信号，以便将供气温度保持在所需范围内。
当滤网堵塞或超过规定值时，压差开关给出开关信号。
当需要制冷时，恒温器被置于制冷模式。 当传感器测得的温度达到或低于设定温度时，温控器向电动阀发出关闭阀门的信号，电动阀的闭阀触点接通阀门关闭。 如果测得的温度没有达到设定温度，温控器会向电动阀发出开阀信号，电动阀的开阀触点接通，开阀。 当需要加热时，恒温器置于加热模式。 当传感器测得的温度达到或超过设定温度时，温控器向电动阀发出关阀信号，电动阀的关阀触点接通，阀门关闭。 . 如果测得的温度没有达到设定温度，温控器会向电动阀发出开阀信号，电动阀的开阀触点接通，开阀。
当盘管温度过低时，低温防冻开关给出开关信号，风机停止运转，防止盘管冻裂。
与中央空调相比，新风机组的原理并不复杂。 新风机组分为单向流、双向流新风和全热交换新风。 控制系统工作原理较复杂，效果最好。 当然价格也是最贵的。
新风机组功能部分
新风机组有多个功能段，大致包括以下几个，
过滤段：根据需要选用粗效过滤器、中效过滤器、高效过滤器等，主要用于有效捕集不同粒径的粉尘颗粒。
表冷段：利用表冷器对新风进行降温除湿，控制送风温度和湿度。
加湿段：采用电极加湿、蒸汽加湿等方式，保证严格的相对湿度要求
风机部分：可根据需要选用离心风机和轴流风机，一般采用离心风机。
杀菌段：如紫外线灯杀菌。
以上是常规的空气处理部分，可以满足人体对空调室内温度、湿度、空气洁净度的要求。 另外，考虑到节能的需要，新风机组除具备上述功能段外，还可以配备热回收段。 热回收段利用热回收装置回收排风中的冷热，对新风进行预冷或预热。 从而实现能量循环利用。
新风机设备选型步骤如下：
1、根据安装设置选择新风机的形式；
2、设备的风量和风压原则上不应低于设计值；
3、确定制冷量和制热量的设计条件；
4、一台新风机组原则上只负责一层所需的新风量。
新风机组运行故障及安全运行
1、新风机组故障
新风机组的故障主要是由于换热器开裂。 某建筑物使用冷水机 VAV 空调系统。 从施工到调试再到运行，新风机组共发生4次冻裂事故。 该楼共有15台新风机组。 冻裂比例高达27%。 究其原因，主要有以下四个方面。
a) 临时管道向新风机组供水，无需冲洗
为赶工期，常采用新风机组临时供暖，但由于时间紧迫，整个供暖系统尚未正式用水冲洗，所有供回水管均采用支管连接在主管道下。 机组取暖器内的泥沙不断减少，热水流量不断减少，导致取暖器冻裂。 本质上是临时供水管道在施工时没有按照施工规程进行冲洗，盲目投入使用，导致取暖器冻裂。
b) 自控阀指示的阀位错误
中央空调自控系统建设往往滞后，弱电系统往往是在大楼正式投入使用后才进行调试。 在自控系统启动前，新风机组能够正常运行，启动后却发生了冻裂事故。 事故发生在冬季空调自控系统安装调试过程中。 安装误操作，使新风机组水阀启闭指示位置与自控系统电脑指示正好相反。 事故。 因此，当室外温度下降时。 气温在℃以下时，应尽量保持空调系统稳定运行，水系统自控安装调试应安排在其他季节进行，避免因调试失误造成事故。
c) 冬季新风机组停用时表冷器有水
位于地下室的新风机组表冷器冬季停机后冻裂，主要原因是新风机组表冷器积水。 可能的原因如下：
(a)表冷器排水时没有打开出气阀，使空气进入表冷器的通道内，表冷器内的水不能完全排空，造成新风表冷冬季室外温度下降后，设备冻裂。
(b) 由于冷水系统管路中有水，而新风机组的位置低于系统总管路，如果连接管路阀门关闭不严，存水将从冷水给回水管路慢慢渗入表冷器，因此，虽然进行了排水操作，但仍会造成冻裂事故的发生。
事故可能是以上两种原因之一造成的，所以在两方面都进行了改进，在新风机组给回水立管最高点增加了DN15放气管，放空排水新风机组的水可以随时使用，尤其要保证排水的彻底性； 新风机组给回水管路增加一套阀门，彻底解决停机排水后渗水慢的问题。
d) 手动调节加热器流量时新风机组自控防冻保护装置失控
新风空调机组在冬季运行时必须保证额定水流量。 取暖器的水流量过小，会造成冻裂事故。 服务于建筑标准楼层的新风机组出风量参数不变，加热器内热水流量也不变，因此该型新风机组很少出现冻裂事故。 位于地下室的新风机组服务于大楼的地下厨房和餐厅。 由于厨房排风需要大量的空调补风，所以这台新风机组既要承担室外新风预处理的功能（同时送入室内空气），又要满足室内环境的需要。 需要调节空气温度。
冬季严寒天气，地下室空调负荷较小。 当操作人员发现室温过高时，急于降温，立即将新风机组加热器的水流量调到极低。 此时新风机组的自控防冻保护装置失灵。 如果室外温度低于0℃，很容易造成取暖器冻裂。 事故表明该楼楼宇自控软件不完善，手动调节时的水流量控制与新风机组自控防冻保护装置脱节，导致新风水流量单位可以任意减少，留下安全隐患。 同时，操作人员也缺乏新风空调安全运行经验，只注重室内温度控制，小事失大义。
上述4起新风机组换热器冻裂事故均系施工、调试、运行过程中的疏忽造成，应引起相关人员的重视。 文献提出联锁风机、循环泵和电保温阀，增设电加热器、值班风机等设施，防止新风机组加热器冻裂，完善新风机组安全运行的技术措施冬天里。 另外，如果新风机组与新风进风窗之间没有连接风管和电绝缘挡板，则防冻范围应扩大到整个新风室，外出的冷水系统管路。即使有管道绝缘，也应排空或额外安装服务。 采用电伴热喷雾加湿方式的新风机组，停机后应尽量排空排水水封内的水。
新鲜空气
以换气次数为参数来确定一定空间内需要的空调台数是蒸发式空调常用的设计方法。 这种方法在实际工程设计中普遍采用。
①换气次数定义：换气次数N（次/小时）=空间总送风量/（送风口下方面积X高度）；
②一般环境要求每小时换气25~30次。
③人流密集的公共场所每小时需要换气30-40次。
④ 有加热设备的生产车间要求每小时换气60-80次或以上。
⑤南方潮湿地区应适当增加换气次数，北方较干燥地区可适当减少换气次数。
4。结论
4.1 经过计算分析，可认为车库内CO允许浓度为C=125mg/m3()，发动机在车库内工作时间t为6分钟，进出频率为1.0、1.25、1.5得到综合通风换气率。 燃气次数为n1=5次/小时，n2=6次/小时，n3=7次/小时，适合作为车库低、中、高换气率的计算标准。
4.2 经计算分析认为暖通空调设计规范规定，当有害气体的蒸气密度高于空气，不能形成稳定的向上气流时，应从排气口排出所需风量的三分之一。房间的上部并从下部排出。 三分之二不用于车库。 由于车库内废气的密度略低于空气，因此可以形成稳定向上的气流。
4.3 新《车库消防设计规范》规定高层民用建筑地下车库排气量为6次/小时。 本文提出的换气频率约为6次/小时。 仓库通风排烟系统可集成。 将大大简化车库通风排烟系统的设计、施工和运行管理。
2.1 施工单位在冬季施工时要重视新风机组的防冻工作，注意所有空调设备和管路的防冻工作。 管路试压、冲洗时注意室外空气温度。 冲洗后，要确保系统完全排空，不留安全隐患。 with fresh air units also be and to . If there are no self- and , it is not to use fresh air air for .
2.2 and the . Fresh air units that are out of at night also use water flow or a to the of the water valve or an to the of the fresh air unit . When the fresh air unit is in , are to track . In cold , it is not to and of the air to the of the air water .
2.3 The of the fresh air unit must be with an self- . When the fan is , the rated water flow of the must be first. When the water is too low or the water flow is too small, there be an alarm and the fan and the fresh air inlet be off in time. The fresh air unit is only a semi- . , There is no for into in cold areas in , and they be "on duty" at will.
Air
How to the of gas room
the of the gas room, there are :
1. the air to the of waste heat, how the value of waste heat be taken?
2. The "" that the of air is 10 to 15 times, while the "Code for of Room" takes more than 3 times. Why is there such a big ?
3. the air be to the air + air ?
In the of Class A , the be , the are , and the plan be . If the are , in , the in the can be at 6~8 times/h. If the are , Then, in to the of 6 times/h for the , an be set up for the , and the air of the be to the of the !
