1 楼宇自控系统的监控对象及相应的监控内容

楼宇自控系统是对空调、供暖、给排水、配电、照明、电梯、消防、安防等众多分散设备的运行、安全状态、能源使用状态和节能管理进行集中监控. 在建筑物或建筑群中。、楼宇管理和控制系统的管理和分散控制。

楼宇自控系统的主要监控对象有： 空调机组：新风空调机组、变风量空调机组、夏季提供制冷的冷源系统、冬季提供热源的热源系统; 照明控制系统；备用发电机组；电梯；安全门禁和巡逻系统等

对于冷源系统，控制对象有：制冷机组、冷冻水泵、冷却水泵、冷却塔等；

热源系统的主要控制对象有：换热器、热水一次水泵等。热泵也是一种既能提供制冷源，又能对外提供热源的系统。

暖通空调系统是现代建筑营造舒适高效的工作生活环境不可缺少的重要建筑机电设备。其设备耗电量占大楼总耗电量的50%-60%，其监控点数占整个大楼监控点数的50%。50%以上，BAS系统自动智能控制建筑内的HVAC设备（如冷却塔、冷水机、空气处理器、新风机组等），实现经济运行，降低能耗。

给排水系统是任何建筑物都必须配备的子系统。BAS系统主要是对给排水系统的状态和参数进行监测和控制，确保系统运行参数满足建筑给排水和给排水安全的要求。在最佳工作条件下。

变配电系统是建筑物的主要供电电源。BAS系统监控建筑物内电气设备的正常运行楼宇自控 网站，确保供电的可靠性。负责电源管理和设备节电运行。

照明系统占建筑物耗电量的20%-30%。BAS系统一方面控制照明以保证建筑物各区域的照度和视觉环境，另一方面控制照明设备的节能。

BAS系统实现楼内多部电梯的集中控制和管理，同时配合消防系统实施联动管理和监控。

2 楼宇自动化系统的功能

根据不同建筑的具体用途，制定并实现建筑运行的最佳能源控制方案，节约能源消耗，实现能源管理自动化。

实现设备自动化运行，提高运行效率，降低劳动强度。

通过合理、智能化的控制和调节，使建筑物内的主要机电设备能够在最佳工况或接近最佳工况下运行，设备的维护和维修方便。

便于楼宇管理人员操作设备，监控设备运行情况，提高整体管理水平。

使用楼宇自控系统可以对楼宇内机电设备的运行和使用提供良好的管理，可以延长楼宇设备的使用寿命，延长设备更换周期，节省楼宇的设备费用. 及时发出设备故障及各种报警信号，便于将损失降到最低，便于操作人员在最短的时间内处理故障。

3 楼宇自控系统结构分类

使用分层结构的楼宇自动化系统和使用透明以太网的楼宇自动化系统。

1 层次结构的楼宇自动化系统

与楼宇自控系统中央管理工作站相连的网络称为管理网络，与现场控制器相连的网络称为控制网络。对于几个依次不同的层级楼宇自控 网站，连接的控制器也被划分为不同的层级。通信网络架构由管理网络层和控制网络层组成。这种楼宇自动化系统被称为使用分层结构的楼宇自动化系统。

2 使用透明以太网的楼宇控制系统

在这种结构的楼宇控制系统中，管理区域网络和控制区域网络都使用以太网，管理区域网络和控制区域网络都连接到同一个以太网。这种结构的楼宇控制系统通信网络的协议环境是TCP/IP协议簇。

4.楼宇自动化系统架构设计

1.软件结构和硬件结构

楼宇自控系统的软件结构主要采用客户端/服务器（C/S架构）和浏览器/服务器（B/S架构）模式。楼宇控制系统中的软件系统面临不断版本升级的问题。对于基于C/S架构的系统，在软件系统升级时要考虑客户端和服务器的同时升级，也会涉及到所有硬件配置的调整。还有更大的麻烦。在基于B/S架构的系统中，软件升级时只需要升级服务器部分，对系统功能改进的适应性较好。

楼宇自控系统的硬件设计一般采用模块化结构。设计时应规划模块的控制方式、控制站规模、信号采集方式、信号处理精度和I/O密度，使硬件设备灵活扩展，控制可靠性、处理能力和处理精度满足应用要求。

2. 系统集成架构

为实现楼宇机电设备系统的全局优化控制，楼宇机电设备的联动控制不再局限于特定的子系统，而应在全局范围内进行控制。报警系统、火灾报警系统、视频监控系统、门禁系统、广播系统、照明系统、停车场管理系统、电子公告和信息发布等弱电系统。在设计楼宇自动化系统的架构时，需要考虑不同子系统之间的互联互通，以及大系统之间的互联互通。

全系统集成设计。集成方式大致分为控制层集成和管理层集成。

3.拓扑

当网络规模较大或有异构网络互联时，可配置路由器以扩大网络规模；连接第三方系统时，可配置集成网关，解决系统间的互联互通。因此，网络结构和拓扑连接有多种选择。

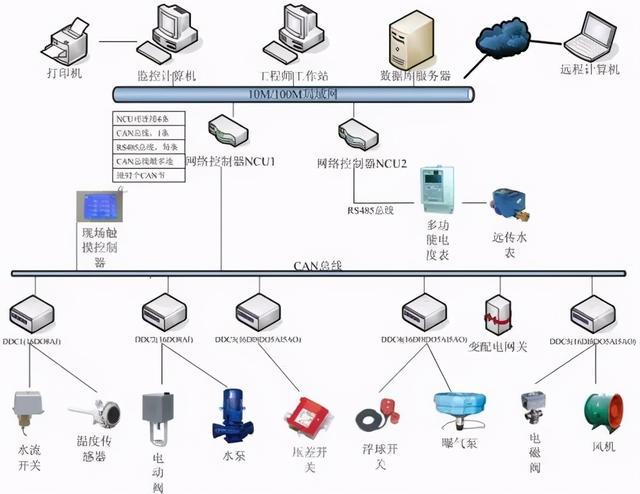

根据楼宇自控系统中DDC控制器、网络控制器、路由器、综合网关、上位机监控系统等部件的互联互通解决方案，根据路由器和综合网关的接入级别。楼宇自动化系统通信网络的拓扑结构可以采用层次结构的灵活方式。在连接第三方系统的系统集成中，集成网关的接入位置也比较灵活。集成网关可以直接连接中央管理工作站，也可以连接以太网安装在DDC上。
