电气照明设计的首要任务是在缺乏自然光的工作场所或工作区域创造适合视觉工作的环境。 合理的电气照明是保证安全生产、改善劳动条件、提高劳动生产率、减少事故发生、保护员工视力和健康、美化环境的必要措施。树鸟教育电气设计视频教程
灯光设计是一项综合性的技术工作。 它是根据建筑空间的使用功能和要求，选择和配备合适的照明装置，合理布置，最后根据照明控制要求设计照明电气部分。
适用性、经济性和美观性是电气照明设计的总原则。
一、电气照明设计的具体内容
①确定照明类型和照明方式。
②选择照明光源和灯具，确定灯具的布置，并进行必要的照度计算、供电系统负荷计算和照明电气设备及线路的选型计算。
③绘制电气照明平面图及相应的供电系统图。
照度的计算是在灯具布置的基础上进行的，可以根据照度计算的初步结果来调整灯具的布置，以获得合理的布置，最终确定电灯的功率光源。
一、灯具的布置
灯具的布置主要是确定灯具在房间内的空间位置。 灯具的布置对照明质量有重要影响。 光线的投射方向、工作面的照度、照度的均匀性、直射眩光、视野内其他表面的亮度分布、工作面的阴影等都与照明灯具的布置有直接关系. 灯具布置是否合理，影响到照明装置的安装功率和照明设施的造价，也影响到照明装置的维护和安全。
2. 照明器的控制
照明器的控制方式和开关位置的选择应在保证安全的前提下考虑节能和便于运维管理。 一般按以下原则确定：
① 一般办公、生活、教学、实验用房分开控制。
② 无窗厂房、高层厂房、大型厂房和公共建筑大厅的一般照明应由配电箱上的分路开关控制； 一般工业厂房应按生产工段、班组、流水线等在配电箱内划分分组，设置分路开关控制。
③人工采光和侧窗自然采光要综合考虑。 例如，在一些大型机房，虽然有一定的侧窗照明，但在房间深处达不到工作所需的照度值。 因此，靠近窗户的照明器和不靠近窗户的照明器应分开控制。
④ 各生产厂房附属小房间、厂房出入口、客厅应分散控制。
⑤在住宅楼的楼梯间和公共走廊，为解决“长明灯”问题，宜采用延时自熄开关或双控开关； 如果在住宅的起居室或起居室使用简易灯笼，则应安装两个或两个以上的开关。
⑥ 宾馆房间、休息室或客厅应使用调光开关。
⑦ 在有爆炸危险的场所，照明器的开关和保护装置应同时装在相线和中性线上，同时切断，接地线应单独敷设。
3、漏电保护装置的选择
漏电保护的作用：一是当用电设备（或线路）发生漏电或接地故障时，能在人触及之前切断电源； 第二，当人体接触到带电体时，能在0.1s内切断电源，从而降低电流对人体的危害程度。 此外，还可防止漏电引起的火灾事故。

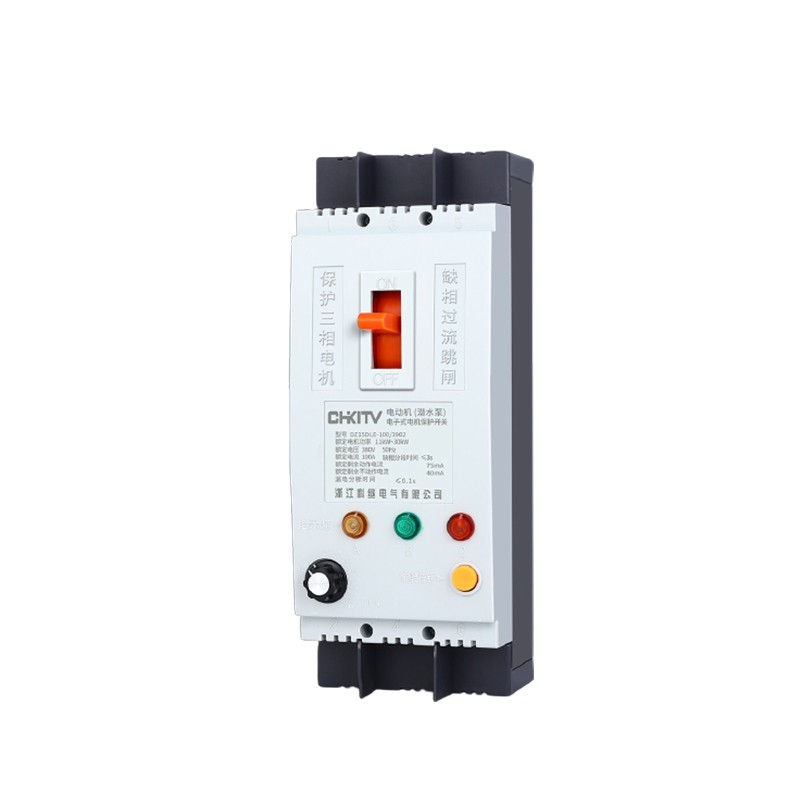

(1)漏电保护装置
在低压配电系统中楼宇自控线缆敷设要求，无论是保护接地还是保护接零，只要相线与用电设备金属外壳接触，就会形成故障电路，产生故障电流，外壳与大地之间会产生电位差，使接触带电外壳的人有生命危险。 如果线路的绝缘破损，就会引起漏电，漏电流的热效应会加速绝缘的进一步老化。 如此恶性循环的必然后果就是电气火灾。 因此，为保障人民生命财产安全，有必要推广使用比保护接地和保护接零更完备的附加安全措施，即漏电保护装置。
漏电保护装置是在规定条件下，当漏电电流达到或超过给定值时，能自动断开电路的机械开关装置或组合装置。
常用漏电保护装置如表1.7所示。
表1.7漏电保护装置
漏电保护器的选用首先应根据被保护对象的不同要求进行选择，既要保证技术有效性，又要考虑经济合理性。
漏电保护器的额定电压、额定电流、分断能力等性能指标应与线路条件相适应。 漏电保护器的种类应与供电线路、供电方式、系统接地方式及用电设备特性相适应。
(2)需要安装漏电保护装置的地方
① I类设备和金属外壳的手持式电动工具；
② 安装在潮湿或强腐蚀等恶劣场所的电气设备；
③ 施工现场电气施工机械设备；
④ 临时用电设备；
⑤酒店房间的插座；
⑥ 触电危险性高的民用建筑插座；
⑦ 游泳池、喷泉或浴室的水下照明设备；
⑧ 安装在水中的供电线路和电气设备；
⑨ 医院内与人体直接接触的电气医疗设备（胸外科手术室除外）；
⑩用于公共场所通道照明和应急照明供电，消防电梯和电气设备供电，确保公共场所安全；
⑾ 消防设备（如火灾报警装置、消防水泵、消防通道照明等）的电源、防盗报警装置的电源，以及其他场所或电气设备的电源不允许突然停电，如果发生漏电时立即切断上述电源，将造成严重事故或重大经济损失。 因此，在上述情况下，应安装不切断电源的漏电报警装置。
(3)漏电保护装置的安装要求
① 漏电保护器的安装应符合厂家产品说明书的要求，并应考虑供电线路、供电方式、系统接地方式和电气设备特性等因素。
②安装漏电保护装置前，应检查电气线路和用电设备的漏电流值和绝缘电阻值。 当电气线路或设备的泄漏电流大于允许值时，需要更换绝缘良好的电气线路或设备。
③ 漏电保护器标有电源侧和负载侧，安装时必须区分，并按规定接线，不允许反接。 如果接反，会导致电子式漏电保护器的跳闸线圈在断电时无法切断电源，长时间通电后会烧坏。
④安装漏电保护器时，必须严格区分中性线和保护线。 使用三极四线和四极四线漏电保护器时，零线应接在漏电保护器上。 穿过漏电保护装置的中性线不得作为保护线使用，不得重复接地或与设备外露导电部位相连。
