介绍

随着科技的不断进步，越来越多的高层建筑出现了。电梯作为一种交通工具，已经成为生活中不可缺少的特殊设备。目前，电梯在中国的使用非常普遍，而且还在以不低的速度增长。如此庞大的电梯数量，一旦发生故障或事故，对人们的危害是巨大的。据统计，大多数电梯安全事故都是由于电梯维护工作不及时、不力造成的。因此，开发利用物联网技术对电梯维修工作进行实时监督的信息化管理系统非常重要。

1 电梯维保电子监管系统的研发背景

电梯作为一种特种设备，其日常维护保养十分重要，关系到电梯的安全隐患、维护成本的高低以及电梯的使用寿命。只有准时、到位的维护工作才能保证电梯的安全。在世界一些发达国家的现代智能楼宇中，人们将电梯列为楼宇自控管理系统中的重要受控设备，采用先进的弱电监控手段，实现电梯运行状态、维护保养、安全防护等全方位的功能。 . 管理[1]。多起事故的事后调查报告显示，电梯事故的主要原因是维修单位未按时维修或维修工作不到位。

目前，各地电梯的数量正在迅速增长。依靠人群策略对每部电梯进行安全检查是不现实的。一些维修质量不理想的电梯成为漏网之鱼，给电梯安全留下隐患。电梯数量多，分布广，增长速度快。监管部门缺乏信息化管理手段，难以对电梯的使用、维护和定期检查进行有效监控。与特种设备数量不断增加、安全检查任务繁重、目标要求不断提高、安全检查人员严重短缺相比，可以想象，这个问题将长期存在，并将越来越突出。

有鉴于此，有必要提供一种便于对电梯维修过程和检查工作进行监督的装置，以提高电梯维修检查工作的及时性和有效性，保障电梯的安全运行。为此，我公司研发了电梯维保电子监管系统，利用物联网技术对电梯维保巡检工作进行监督，实时监控电梯安全运行状态，实现电梯维保数据和电梯故障信息。对故障处理过程进行自动采集、无线报警、跟踪，实现电梯维保巡检的动态信息化管理。现在，

2 电梯维修检验监管系统总体技术架构

2.1 需求分析

以物联网为技术支撑，构建具有竞争力的电梯维保检测监管体系。

督促维保单位按时对电梯进行全面、系统的维保，提高电梯维保检查水平，提高电梯的安全系数，最大程度保护广大群众生命财产安全。

响应国家“智慧城市”规划，为现代科技发展提供助力。

2.2 技术框架

目前，电梯轿厢内的纸质电梯安检合格标志可以显示电梯用户、维保单位、下一次年检时间等信息，但无法动态反映电梯15日一次维保、逾期维保等情况。不维护。、逾期年检等信息。在我司开发的电梯维保监管系统中，电梯维保巡检故障报警物联网终端采用LED液晶显示屏，通过2G、3G、4G无线网络与电梯用户、电梯维保单位、电梯巡检单位、电梯监管单位已连接到互联网，在LED液晶显示屏上动态显示电梯的维修信息和安全检查信息，方便电梯乘客及时掌握电梯的安全运行情况。电梯维保人员在对电梯进行维保时，通过电梯维保巡检故障报警物联网终端的摄像头采集维保人员的面部特征，记录维保人员的识别信息。当电梯发生故障时，乘客还可以通过终端上的呼叫按钮联系电梯管理人员，尽快开始救援。电梯保养逾期或年检逾期时，

2.3 系统组成

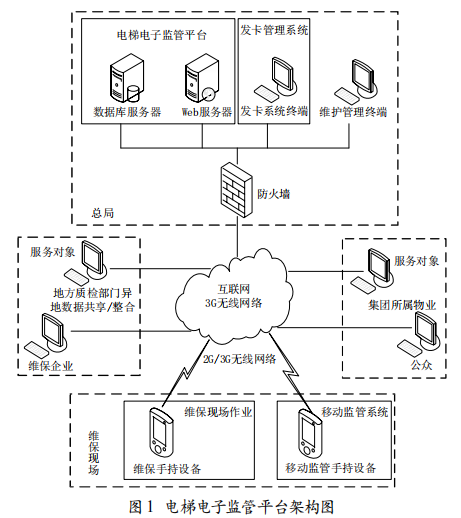

电梯维保巡检故障报警物联网终端由主控CPU单元、4G模块、摄像头模块、RFID模块、LED液晶显示单元、扬声器、拾音器、报警按钮、投诉按钮等模块组成硬件系统。软件操作系统由Linux操作系统和QT图形显示界面组成。终端LED显示界面分为电梯安全检查信息显示区和滚动文字显示区。电梯安检信息显示区显示的信息为电梯设备代码、使用编号、维修单位、维修电话、检验单位、检验人员、下次检验日期等信息。电梯在正常年检期内运行时，显示的背景图片信息为绿色，表示正常；电梯在年检到期前30天运行时，显示的背景图片信息为黄色，表示预警；当电梯运行超过年检期时，背景图片显示信息为红色，表示报警。滚动文本区域显示上一次电梯维护日期、下次维护日期、逾期维护天数和其他公告。如果电梯在正常维护期内，滚动文字背景为蓝色；电梯逾期未在15天内维护，滚动文字背景色为黄色；如果电梯没有维护超过 2 个维护期，滚动文本背景颜色将为红色。电梯电子监管平台架构图如图1所示。

2.4 系统工作流程

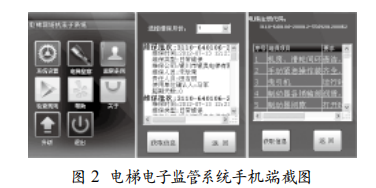

电梯维保人员进行电梯维保作业时，在电梯维保巡检故障报警物联网终端的RFID刷卡区刷身份证后，LED显示屏的信息显示区显示维保人员的姓名，联系电话等信息同时通过摄像头采集维修人员的面部信息，进行身份的二次面部特征识别。识别通过后，记录当前时间作为维护开始时间。电梯维保工作结束后，维保人员再次确认身份信息，终端会记录维保人员身份信息，维保开始时间，维保结束时间，维护时间等信息，并通过4G网络上传至电梯安全监管物联网平台数据库。电梯电子监管系统移动端截图如图2所示。

当电梯逾期年检或逾期维修时，电梯乘客可通过投诉键呼叫电梯相关管理单位进行投诉，投诉内容可记录。在发生被困电梯故障时，电梯乘客可通过报警按钮呼叫电梯管理单元，进行双向视频通话，了解轿内被困情况，进行救援。滚动文字区还可以通过电梯安全监管物联网平台发布一些通知、公告、投诉反馈信息等。

电梯维保巡检故障报警物联网终端在电梯监管中发挥重要作用：

该系统可以加强质监部门的监管，规范维保单位的运作，提高检验机构的工作效率，落实用户单位主体责任，向社会公开电梯信息。系统可自动生成维修记录，反映操作人员的工作情况，提高企业的管理水平；该系统还可以通过计算机通信网络将电梯的维护、检查信息实时反馈到质监部门的数据中心。据此，及时掌握所有电梯的日常维护和检查情况，杜绝管理漏洞和安全隐患楼宇自控维保，追溯历史；

3 电梯维保监管系统的管理作用和社会效益

电梯维保监管制度对于完善电梯监管手段，促进维保行业健康发展，建立电梯安全监管长效机制，保障人民群众生命财产安全和社会和谐稳定具有重要意义：

确保电梯运行安全，避免和减少安全事故的发生；有助于消除电梯安全隐患，提高电梯维修效率，降低电梯维护成本；随时查询、统计、分析电梯运行及故障情况，方便电梯管理人员随时了解、掌握电梯运行状态；电梯发生故障或运行事故后，可参照故障前后的电梯运行数据，分析故障或运行事故的原因；电梯维保人员日常巡查 有效监督巡查，确保维保巡查按规定进行；电梯维护透明，公众有知情权，方便公众参与电梯安全管理；电子监管平台可以了解电梯的维保状态，大大提高了电梯维保监管的针对性和有效性；显着提高了安全监管效率，有效解决了安全监管人员严重不足导致的电梯维修问题。难以监控和评估的监管问题。显着提高了安全监管效率楼宇自控维保，有效解决了安全监管人员严重不足导致的电梯维修问题。难以监控和评估的监管问题。显着提高了安全监管效率，有效解决了安全监管人员严重不足导致的电梯维修问题。难以监控和评估的监管问题。

4。结论

电梯维保巡检监管系统采用先进的物联网技术，可实时采集电梯运行过程中的各种数据，记录电梯运行状态，数据异常提前报警；当电梯发生故障时，会及时通知相关部门。在发生被困人员时，系统通过电话保持电梯轿厢内部与外界的联系，提高救援效率，减少事故造成的损失，尽可能保证被困人员的人身安全.

通过电梯维保巡检监管系统，实现电梯安全监管的实施，最大程度保证维保质量，提升电梯安全，极大保障人员安全，具有广泛的推广作用和应用前景。
