摘要：公寓作为人口高度密集的场所，使用的电器种类繁多。 一旦发生电气火灾事故，其严重程度和危害性远高于其他地方。 文章详细介绍了电气火灾监控系统在公寓电气火灾预防报警中的具体应用。
关键词：公寓； 电路火灾； 电气火灾监控系统
0 前言
公寓是人流密集的地方，是休息、学习、生活的重要场所。 公寓的消防安全管理事关人身和财产安全，其安全状况关系到正常的生活秩序和社会稳定。 近年来，随着社会的不断发展，科学技术的日新月异，人们生活水平的逐步提高，公寓的用电量发生了翻天覆地的变化。 公寓内使用的电器种类繁多楼宇自控导线，用电负荷急剧增加，引发电气火灾。 事故隐患增加，公寓一旦发生电气火灾事故，其严重程度和危害性远高于其他地方。 因此，通过高科技手段实现公寓电气火灾的预警预报，使电气火灾的预防有的放矢，防患于未然，具有重要的现实意义和社会意义。 公寓电气线路起火的主要形式有：短路起火、过载起火、漏电起火、接触不良起火、谐波起火等。
一、电气火灾监控系统简介
1.1 系统特性分析
电气火灾监控系统是一种以预防为主的新型实时监控系统。 传统的电气火灾自动报警系统主要是在火灾发生后进行报警，有效减少火灾造成的一些损失。 电气火灾监控系统可以提供早期预警，避免损失。 因此，电气火灾监测系统的特点是在电气火灾发生前检测配电系统的漏电流、异常温度等相关异常参数。 有故障的电路可以显着降低电气火灾的可能性。
1.2电气火灾监控系统的基本组成
根据国家标准-2014《电气火灾监控系统》及相关规范《电气火灾监控系统设计方法》，电气火灾监控系统主要包括报警监控主机、剩余电流电气火灾监控探测器、温度探测器、传感器等. . 其中，报警监控主机放置在火灾监控中心或值班室，剩余电流电气火灾监控探测器、传感器安装在现场配电柜、配电箱内。 剩余电流电气火灾监测探测器主要由监测探测器和剩余电流互感器两部分组成。 测温式电气火灾监控探测器主要由监控探测器和测温传感器两部分组成。
1.3电气火灾监控系统工作原理
电气火灾监控系统是以监控探测器为基础，运行在计算机上的软/硬件系统。 对配电回路漏电流、过电流、温升等火灾隐患参数进行监控管理，预防火灾发生。 系统运行过程中，其基本原理是当用电设备中的电流、温度等各种参数发生异常变化时，终端检测器采集相关信息，然后传输给监控检测器，并根据预设值报警超过预设值，将发出预警限值号，并传送到相应的监控设备进行进一步的识别和判断。 当确定可能发生火灾时，监控主机会发出相应的报警信号，并点亮报警指示灯，给人一种报警的感觉，同时将火灾信息综合显示在屏幕上。
必要时也可联动切断剩余电流超标或温度异常的配电回路。 同时，还可以与火灾自动报警系统或配电监控系统进行数据交换和共享。 相关工作人员可根据显示信息及时通知专业人员进行现场检查处理。
1.3.1剩余电流互感器工作原理
剩余电流是指流过剩余电流动作保护装置的主电路电流瞬时值的矢量和。 剩余电流互感器是剩余电流电气火灾监测探测器的基本模块。 当电路中的电流矢量和不为零时，变压器副边产生一个电流信号，对电流信号进行采集和处理后，可以得到该电路中的实际剩余电流值，考虑电气的不平衡电流电路、电路和用电设备正常的自然漏电流，所以在实际的电气电路中存在正常的剩余电流，只有当检测到的剩余电流达到报警设定值时才报警。
1.3.2测温式电气火灾监控探测器工作原理
铂电阻温度传感器是利用金属铂的电阻值随温度变化而发生相应变化的特性来测量温度的。 适用于各种狭窄空间的高精度温度测量。 防止由发热的电线和电缆引起的电气火灾。
二、住宅电气火灾监控系统应用注意事项
2.1确定公寓低压配电系统的接地方式和电气火灾监控系统的防护等级
低压配电系统的接地形式有TN-S型、TN-C型、TNC-S型、TT型和IT型。 按照相关规范在TN-S系统或局部TN-CS系统、TT系统等场所安装电气火灾监控系统。
在确定电气火灾监控系统级别的过程中，需要结合公寓的低压配电系统和设备的具体情况进行选择。 通常，使用两级或三级保护。 二级保护分为首端和端端保护形式，三级保护分为首端、中端和端端保护。
首端保护：首端保护能有效保护低压配电系统中的进线和主要配电设备。 由电气火灾监控系统完成。
中端保护：中端保护可保护低压配电系统中的末端线路及相关设备。 通常，电气火灾监控系统用于对漏电电流和异常温度进行综合检测。
端子保护：通过端子保护，可避免人身触电事故的发生，并可有效补充防火保护。 在末端保护过程中，通常采用无延时漏电断路器，不受电气火灾监控系统的监控。
一般情况下，在公寓设置剩余电流电气火灾监控系统探测器的过程中，需要坚持以下原则。 新建公寓应采用三级防护，初级端防护； 楼层配电柜、区域配电柜等设有中端保护； 末端配电箱设有末端保护。
2.2分析配电系统图，确定监测探测器的安装位置
供配电系统是电气火灾监控系统的主要监控对象。 设计电气火灾监控系统时，应以供配电系统图为依据。 研究分析公寓低压配电系统的相关图纸，了解具体的供配电方式、线路数量、各区域用电的性质和功率、规格型号各配电柜中主断路器的编号，以及电缆或铜排的截面尺寸和载流量等信息。 因此，在安装监控探测器的过程中，需要对公寓的用电设备进行详细的了解和排查，确定配电设备的位置，并根据情况在相应的设备上安装监控探测器。相应的需求。 并且确定监测探测器的数量。
2.3电气火灾监控系统信息检测及传感器安装原则
在电气火灾监控系统的信息监控过程中，主要采用漏电流监控和温度检测两种方式。
线路漏电流检测对于交流单相供电系统，只要L、N两路电源线通过剩余电流互感器，对于交流三相供电系统，L1、L2、L3、N线需要同时穿过，之后要求中性线不得再接地，保护PE线不得穿过剩余电流互感器。
温度检测是根据配电设备异常发热的原理。 对重要的配电箱、柜和连接部位进行温度监测时，宜采用测温式电气火灾探测器。 如果被测物体是绝缘体，可以采用接触措施，将探测器放置在被测物体的表面。 监测配电柜内部温度时，可采用靠近发热元件的非接触式装置。
2.4 内在自然漏电流估计与协调分类整定报警值
在电气火灾监控系统预警值的设定过程中，需要考虑配电系统中设备的自然漏电流。 同时，预警值应设置为大于自然漏电流值。 被保护电路和设备在正常运行时的自然漏电流值，基本可以根据经验计算公式，参考电路和设备常用的自然漏电流值，并以此值作为报警电流值是最初设计的。 最后，要确定实际的报警整定值，还需要在具体安装调试时进行现场数据测量和检验。 试验过程中，如果实际测得的漏电流值远大于正常的自然漏电流，则需要进行相应的检查，这对于不规范施工或设备质量不合格就足够了。
在公寓应用电气火灾监控系统的过程中，要注意报警值的设置。 在设置剩余电流电气火灾监控系统报警值的过程中，需要了解其设置范围。 根据相关国家标准，报警值应在设定值的80%~100%之间。 因此，根据相关要求，家庭总电源处的剩余电流报警值应设置在400~800mA，支线供电出线处的剩余电流报警值应设置在100~400mA之间. 电气火灾监控系统中探测器在设定报警值过程中，其大小应小于电气设备自然漏电流的两倍，并大于。 在二级或多级监控系统中，报警值具有更大的选择性，上级探测器的报警值应为下级探测器报警值最大整定值的1.5倍，不能大于比起那个来说。
3、安科瑞电气火灾监控系统
3.1 概述
Acre1-6000电气火灾监控系统是艾科电气按照现行国家标准和规范开发的全数字化独立操作系统。 已通过国家消防电子产品质量监督检验中心的消防电子产品检测认证，并通过严格的EMC电磁兼容测试，确保该系列产品在低压配电系统中的安全正常运行。保证。 目前已在国内批量生产并广泛使用。 系统通过对剩余电流、过流、过压、温度、故障电弧等信号的采集和监测，实现电气火灾的早期预防和报警，必要时还可联动排除检测到的剩余电流、温度和故障。 电弧等超标配电线路； 并根据用户需求，还可满足与企业微电网管理云平台或火灾自动报警系统的数据交换共享。
3.2 应用
适用于智能楼宇、医院、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位、石油化工、文教卫生、金融、电信等领域。

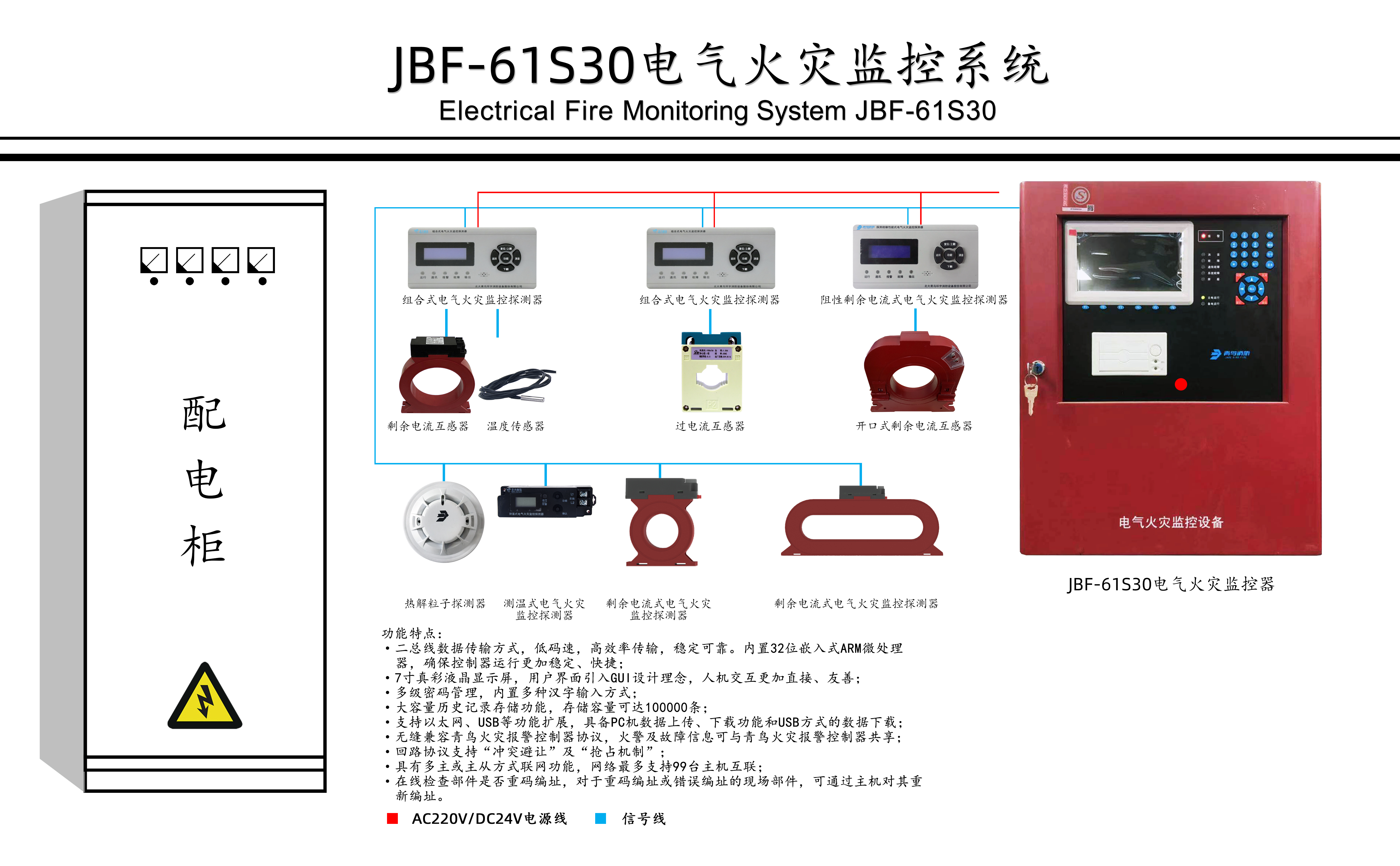

3.3 系统结构
3.4 系统功能
1）监控设备可接收多个探测器的剩余电流和温度信息，并在报警时发出声光报警信号。 灯光报警一直保持到通过按设备的“复位”按钮或触摸屏的“复位”按钮远程复位探测器。 声音报警信号也可通过触摸屏上的“静音”键手动消除。
2）当被监控电路报警时，控制输出继电器闭合，控制被保护电路或其他设备。 当报警消除后，控制输出继电器释放。
3）通讯故障报警：当监控设备与任何连接的探测器发生通讯故障或探测器本身出现故障时，监控画面中对应的探测器会显示故障提示，同时显示黄色“故障”字样。设备将 指示灯点亮，并发出故障报警声。 停电报警：当主电源或备用电源出现故障时，监控设备也会发出声光报警信号并显示故障信息，您可以进入相应界面查看详细信息和取消报警声音。
4）当发生剩余电流、超温报警或通讯、断电时，将报警位置、故障信息、报警时间等信息存入数据库，当解除报警、排除故障时，也记录。 历史数据提供多种方便快捷的查询方式。
3.5 配置方案
4。结论
随着社会的发展和科技的进步，公寓中必须使用越来越多的电器设备。 公寓是人员密集场所，设置电气火灾监控系统是避免电气火灾的有效手段。 它是一种主动火灾报警系统。 先进的预警系统和有效的补救措施，可以防患于未然，保护人身和财产安全，带来更好的社会效益和经济效益。
关于作者
韦世豪，男，本科，安科瑞新能源股份有限公司。
主要研究方向为企业能源管控系统解决方案
