04.监控内容：
1、冷水机组
在冷水机的两侧，冷冻水供水管和冷却水回水管上设置有电动蝶阀，用于在冷水机停止运行时切断水路，防止水流短路。在冷冻水回水管和冷却水供水管上各设置一个水流开关，用于监测管道的水流状态，保护冷水机。
2、冷冻水系统
楼宇自控系统BAS通过冷冻水管路上设置的传感器和冷冻泵电控箱的接口，实时监测和记录冷冻水系统中各设备的运行状态和系统运行参数。监测点包括：
冷冻水回流（AI）；
冷冻水供/回水温度和压力测量（3AI）；
冷冻水供回水压差测量（AI）；
冷冻水供回水旁通阀控制（AO）；
冷冻水泵手动/自动状态（DI）；
冷冻水泵运行状态（DI）；
冷冻水泵启停控制（DO）；
冷冻水泵故障报警（DI）；
制冷泵变频器的速度反馈（AI）；（带变频装置）
制冷泵变频器调节（AO）；（带变频装置）
3、冷却水系统
启动和停止冷却塔的数量根据冷水机组开启的数量、冷却回水的温度、冷却水泵的开启数量来确定。根据冷却塔供、回水主管温差冷水机组 楼宇自控，确定冷却塔补水泵的启停及台数，切换冷却水回路蝶阀根据冷却塔启停台数的要求。根据冷却水供回水温度控制冷却水热回收泵的启停。实时监控和记录冷却水系统中各设备的运行状态和系统运行参数。
冷却水供/回水温压测量（3AI）；
冷却水泵手动/自动状态（DI）；
冷却水泵运行状态（DI）；
冷却水泵启停控制（DO）；
冷却水泵故障报警（DI）；
冷却泵变频器的速度反馈（AI）；（带变频装置）；
冷却泵变频器调节（AO）；（带变频装置；
冷却塔冷却水蝶阀开关状态（2DI）；
冷却塔冷却水蝶阀控制（2DO）；
冷却塔风机运行状态（包括设备状态、手动/自动状态、故障报警）（3DI）；
冷却塔风机启停控制（DO）；

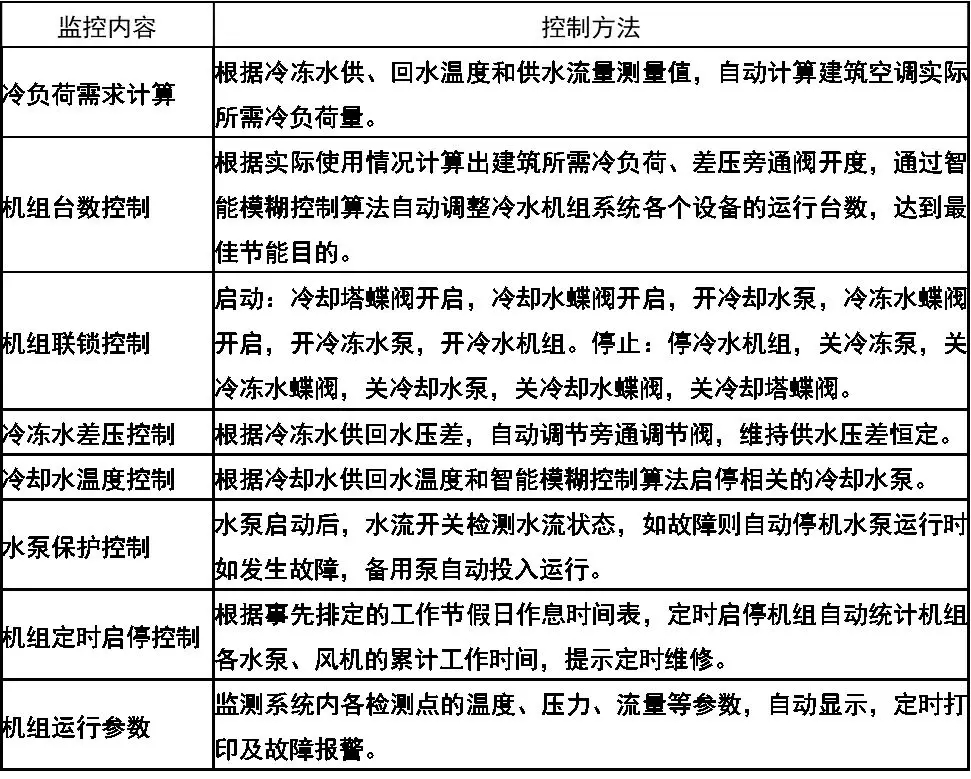

4、监控功能
04.空调系统：
空调监控系统包括空调机组、新风机组和末端风机盘管系统的控制。
空调机组和新风机组是冷热源的主要负荷，所以机组自动控制的目的是在保证受控区域舒适的基础上，尽可能的节能。 .
设计空调能源系统的目的是创造良好的空气环境，即根据季节变化提供适当的空气温度、相对湿度、气流速度和空气清洁度，以确保人体舒适。在智能建筑中，由于使用了大量的办公设备和电信电气设备，空调的负荷主要是由内部产生的热量引起的。在设备使用高峰期，设备产生的热量可以达到内部发热的50%左右。因此，智能建筑内部区域基本全年供冷，周边区域可能有供暖和供冷交替的形式。夏季智能建筑冷负荷可达1.3—1. 是一般建筑的4倍，而冬季采暖负荷仅为后者的50%。因此，智能建筑的空调也会根据不同的区域有不同的方式。
BA系统监测的环境温度可以控制在设定温度的+/- 2°C范围内。
需要强调的是，虽然机组不同，应用场合不同，但对它们的控制都有一个共同的目标和控制重点，就是在保证机组可靠运行的前提下，提供节能措施。确保舒适。各单元的控制原理和控制方法都是在此基础上建立起来的。
新风机组监控：
新风机组是半集中式空调系统中用于集中处理新风的空气处理装置。新鲜空气在机组内经过过滤和加温加湿，然后由风机通过管道送至各个房间。新风机组由过滤器、空气冷却器/空气加热器、鼓风机等组成。有些新风机组还装有加湿装置。

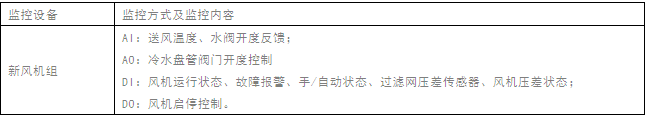

新风机组一般具有水阀调节控制、过滤器压差传感器、风机压差状态、处理新风温度监测等功能。具体监控内容以监控点表为准。
主要监控功能如下：
监控机组运行状态、手动/自动状态、风扇故障报警、送风温度。
过滤器堵塞报警：当过滤器两端压差过大时，报警提示清洗。风机两端压差报警：在风机两端设置压差开关，当压差与风机运行指令不匹配时，发出报警。
送风温度自动控制：以送风温度设定值作为控制目标，送风温度测量值作为过程变量，控制阀作为执行机构。接近固定值。夏季送风温度高于设定值时，加大阀门开度；当送风温度低于设定值时，减小阀门开度。冬季条件下，当送风温度高于设定值时，减小阀门开度；当送风温度低于设定值时，增加阀门开度。保持送风温度在设定值范围内。
风机变频调节（若变频）：根据CO2浓度自动调节风机变频。系统CO2监测的目的是保证室内CO2浓度变化时系统有足够的新风量。
焓值控制：计算气源总发热量，做出比较决定，自动选择气源，使冷却盘管增加的冷量或热量最小，以达到所需的冷或热温度。
连锁控制、风机启动：水阀自动控制；风机停：水阀关闭，冬季水阀保持30%开度，保护热水盘管，防止结冰。
报警功能：当机组风机对启停指令没有响应时，发出风机系统故障报警；风机系统故障和风机故障可在手操器和中央监控中心显示，提醒操作人员及时处理。待故障排除，系统报警复位后，风机即可投入正常运行。
启停时间控制：以节能为目的，通过程序软件控制风机启停时间；同时，累计机组工作时间，为定期检修提供依据；例如正常排班启停程序：按正常上下班时间编制；, 假期开始/停止程序；制定法定节假日、节假日及夜间起停时间表；间歇运行程序：在满足舒适要求的前提下，根据允许的最大和最小间歇时间，根据实测温度和负荷确定循环周期，实现周期性间歇运行。编程时间程序冷水机组 楼宇自控，自动控制风机启停，累计运行时间。
05.空调机组监控：

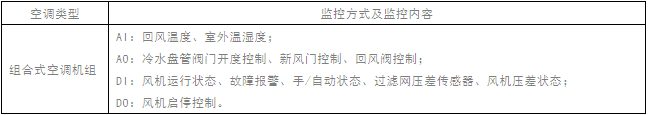

空调机组是指对空气进行加热/冷却、加湿、净化，创造温度适宜、卫生要求适宜的空调环境。常见的组合式空调机组包括混合段、过滤段、加热/冷却、送风等功能段。
主要监控功能如下：
监控机组运行状态、手动和自动状态、风扇故障报警、回风温度。
过滤器堵塞报警：当过滤器两端压差过大时，报警提示清洗。
风机两端压差报警：在风机两端设置压差开关，当压差与风机运行指令不匹配时，发出报警。
回风温度自动控制：以回风温度设定值作为控制目标，回风温度实测值作为过程变量，控制阀作为执行机构。接近固定值。夏季回风温度高于设定值时，加大阀门开度；当回风温度低于设定值时，减小阀门开度。在冬季工况下，当回风温度高于设定值时，减小阀门开度；当送风温度低于设定值时，增加阀门开度。保持送风温度在设定值范围内。
节能控制：采集典型的室外温湿度参数，用于优化系统启停控制、焓值控制等节能控制。各空调机组的参数设定值由中央管理站设定。
焓值控制：计算气源总发热量，做出比较决定，自动选择气源，使冷却盘管增加的冷量或热量最小，以达到所需的冷或热温度。
连锁控制，风机启动：新风风门打开，水阀自动控制；风机停止：新风风门关闭，水阀关闭，冬季水阀保持30%开启，保护热水盘管，防止结冰。裂缝。
报警功能：当机组风机对启停指令没有响应时，发出风机系统故障报警；风机系统故障和风机故障可在手操器和中央监控中心显示，提醒操作人员及时处理。待故障排除，系统报警复位后，风机即可投入正常运行。
启停时间控制：以节能为目的，通过程序软件控制风机启停时间；同时，累计机组工作时间，为定期检修提供依据；例如正常排班启停程序：按正常上下班时间编制；, 假期开始/停止程序；制定法定节假日、节假日及夜间起停时间表；间歇运行程序：在满足舒适要求的前提下，根据允许的最大和最小间歇时间，根据实测温度和负荷确定循环周期，实现周期性间歇运行。编程时间程序，自动控制风机启停，累计运行时间。
...
未完待续，待续……
