摘要：近年来，我国城市化进程越来越快，综合管廊设计在城市建设项目中的应用逐渐增多。 对于综合管廊来说，电力系统是未来需要发展的，也是安全应用不可或缺的一步。 综合管廊实际上是对市政管网的优化，可以显着提高检修或维护效率，保障城市系统日常运行的安全稳定。 本文主要分析具体应用，分析综合公用廊道电气设计中的具体思路。
关键词：综合管廊； 电气设计； 思维方式
0 前言
电力系统作为我国城市不可或缺的系统，不仅可以进一步完善城市系统，还可以方便居民的日常生活。 综合管廊的应用，不仅可以完善城市功能，点缀城市景观，还可以促进城市早日转型。 这对于提升城市综合承载水平和城镇化发展质量非常有帮助，为公共产品的有效投资和完善的经济发展提供了新的动力。 此外，通过电气系统设计的优化，综合效用廊可以更加完善地运行，为人们的日常生活提供更多便利。
1 国内外综合管廊现状
地下综合管廊在许多先进国家已经使用了一百年，规模越来越大，系统越来越完善。 1880年至1889年，为了改善地下管线的铺设，巴黎重建了地下管线综合管廊，这对改善环境质量也起到了非常重要的作用。 截至目前，巴黎综合管廊长度远超100公里，体系较为完备。 紧随巴黎、伦敦等欧洲城市的脚步，相继建成地下综合管廊。 1901年至2000年，日本、俄罗斯等国也正式开始修建地下综合管廊。
反观我国，北京、上海、沉阳等城市已经开始使用地下综合管廊。 1992年，上海在浦东新区张杨路修建了一条公沟。 它以规模大、距离远而著称，全长11公里，种类繁多。 管道主要包括供水、电力、燃气和信息管道。 此外，2006年，北京还建成了我国第二长的综合管廊。
2 工程案例分析

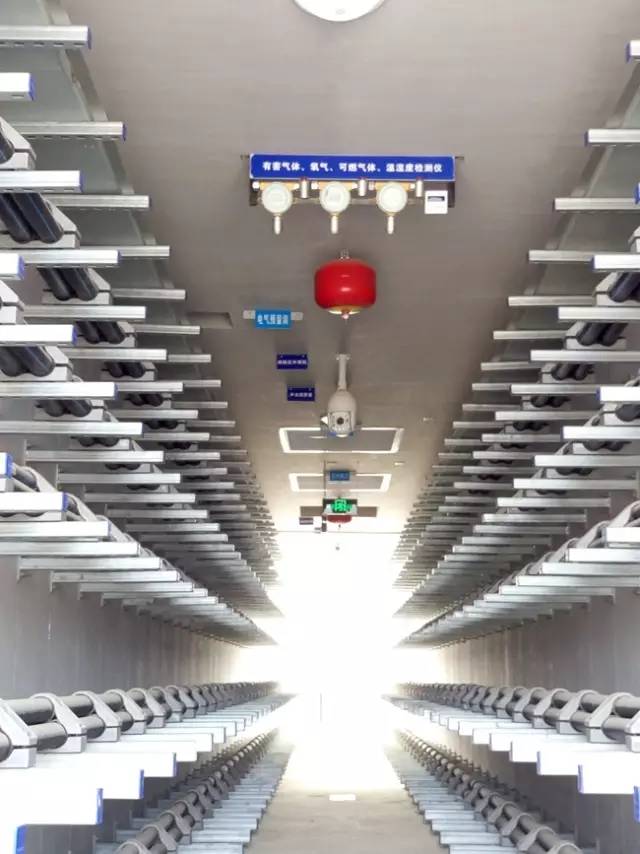

本文以某综合管廊工程为例，分析其设计思路和技术要点。 综合管廊设置电气舱、通讯舱、污水舱、气舱四个舱室。 断面尺寸B×H=11.0m×4.2m。 规划为全长约8300m的综合管廊、1个控制中心、38个防火分区。
三、综合管廊电气设计思路及具体方法
（一）设计思路及注意事项
在综合管廊的实际电气设计过程中，需要对城市系统内部的管线进行分析，根据施工现场的整体情况进行规划，并根据施工现场的情况制定相应的综合管廊电气设计方案。具体条件。
(2)动力系统和照明系统
①动力系统。 供配电系统主要为综合管廊内自用电力和照明负荷的供配电，是综合管廊运行的基础。 一般从就近的变电站引出两条10kV的供电线路，以提高供电的可靠性。 一主一备分别接10台变压器，每台变压器的供电半径为300-500m。 本工程共分为38个防火分区，即设置38个配电分区。 每个配电段配备一个EPS柜和一个低压配电柜（AP配电柜），为该段用电的所有用电负荷分配电源。 EPS柜和AP配电柜均由变压器低压配电柜直接供电。 EPS柜的负载是消防和应急照明。 AP机柜主要为UPS机柜供电以及管廊内的动力和一般照明。 系统负载供电。
②照明系统。 照明系统主要分为一般照明、应急照明和疏散指示系统。 一般照明由AP配电柜供电，应急照明由EPS柜供电。 平时也用作一般照明。 少于。 疏散指示系统由EPS机柜供电，常开，维修时间不低于应急停电情况。 普通照明灯具的布置与安装：天花板安装18W照明灯具，照明灯具间距6m，间隔24m设置应急灯1套。 遇到变形缝等设备时，可前后1m以内调整安装位置。 每个舱室均设有安全疏散指示灯和安全出口指示灯。 每个逃生出口和防火门两侧设置安全出口指示灯，每18m设置一个安全疏散指示灯。
(3) 自动控制系统
在连接1个控制中心和38个区域控制站的过程中，可以采用千兆光纤以太网的形式来实现。 控制。 港东管沟设备主要分为手动和自动两种方式。 手动控制的实现主要是通过控制箱上的控制按钮来实现，而自动控制的实现更多是通过计算机中央控制系统来完成。 如果要在手动和自动控制系统之间自由切换，需要使用控制箱上的开关。 转变。 以上两种控制方式以手动选择为主，自动方式作为备选。 每个防火分区必须有湿度传感器检测的监测点。
(4)消防通风系统
烟感探测器应安装在综合管沟内。 小于3m的管沟，间距宜小于15m； 超过3m的管沟，其间距宜小于12m。 在电缆桥架上方位置，可设置恢复式感温电缆。 每个防火分区的出入口均需设置报警按钮。 需要注意的是按钮必须是手动的，按钮之间的距离要保持在60m以下，离地距离要保持在1.4m左右。 每个防火区域都需要设置一个警铃，并且需要设置在中间位置。 对讲电话应安装在距地下综合管沟和区域设备40m的地方，距地面的高度也应为1.4m。
(5) 安全系统
安全防护系统的设计应包括闭路电视监控系统、报警系统和出入口门禁系统。 控制中心设监控机房，38个区域机房设机柜监控。 综合管沟内各检修出口区域需设置门禁读卡器，各检修入口及设备中部需设置防盗报警探测器。 一旦有不正当手段闯入，能及时报警。 防火分区内每隔200m安装快速半球摄像机，对战壕内情况进行监视和控制。
(6)通风设备的电源设计
由于综合管廊系统不在地面，而是在地下的特殊区域，增加了施工难度。 如果综合管廊系统内部不安装通风设施，空气将长期处于密闭状态，给综合管廊系统带来诸多负面影响。 基于此，需要设置通风设备并单独设计供电系统，即在综合管廊的电气系统中设置专门的供电系统，由该设备负责通风，从而在不干扰城市电力系统的情况下实现综合管廊的气流流通。 免费目标。 另外，根据相关要求，通风设备属于单电源供电的三电平非消防负载，因此在设计过程中需要设计备用电源结构。
4 综合管廊电气设计与施工应注意的问题
(1) 管廊交叉位置线槽的交叉
由于综合管廊交汇处管线较多楼宇自控水泵接线图解视频，结构十分复杂，增加了电缆槽的敷设难度。 基于此，施工前应对技术图纸和施工图进行充分的研究，详细的铺设面积由各方商定后决定。
(2)风管与风管间电缆管交叉处
如果电缆管道的施工是在风管施工之前进行的，那么施工方就需要更加注意风管的位置，留出较大的空间，以便于后期操作的实施。
(3)控制箱与电缆槽位置冲突
完成线槽的所有安装步骤后再安装控制箱，这样可以更好地防止其位置与线槽发生冲突。
(4)设备间出线口与风道设置冲突
风管的增加，大概率会把之前设计过程中的空墙洞，风管堵住。 施工过程中，应与现场具体情况密切相关，确定铺设位置，避让就尽量避让，实在避不开就需要在其上挖洞。点。
5 综合管廊在城镇化发展中的重要作用
综合管廊是城市地下管线中的隧道空间建设。 既能保证城市供电、供水的正常实施，提供各种基础设施和服务，又能减轻城市道路交通压力，更好地解决问题。 困扰城市的交通拥堵问题，除此之外，还具有相应的防震减灾作用。 积极创新综合管廊的技术手段，提高其应用率，使综合管廊的设计满足人们日常生活的需要，提高城市的整体承载水平，更好地为我国完善城市基础设施建设具有重要的推动作用。
-UT综合管廊能效管理平台
（一）平台概况
-UT综合管廊能效管理平台集电力监控、能源管理、电气安全、照明控制、环境监测于一体，为建立可靠、安全、高效的综合管廊管理体系提供数据支持，从数据采集、通信网络化、系统架构、联动控制和综合数据服务的设计从根本上解决了综合公用廊管理过程中内部干扰强、用户多、协调复杂的问题，大大提高了系统运行的可靠性和可管理性。提高公用走廊基础设施、环境和设备的利用和回收效率。
（二）平台构成
安科瑞城市地下综合管廊能效管理系统是一个深度集成的自动化平台，集10KV/O.4KV变电站电力监控系统、变电站环境监控系统、智能电机监控系统、电气火灾监控系统、消防设备供电系统于一体、防火门监控系统、智能照明系统、消防应急照明及疏散指示系统。 用户可通过浏览器和手机APP获取数据，通过一个平台，在全球范围内对管廊用电和用电安全进行集中监控、统一管理、统一调度，同时满足可靠、安全、可靠的管廊用电要求稳定、高效、有序。
(3) 平台拓扑图
(4) 平台子系统
电源监控
电力监控主要针对10/0.4kV地面或地下变电站。 变电站高压线路均设有微机保护装置和多功能保护、监测仪表。 高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS的参数及能耗实时监控，包括遥控、遥信、遥测、遥信调整、事故报警和记录等。
环境监测

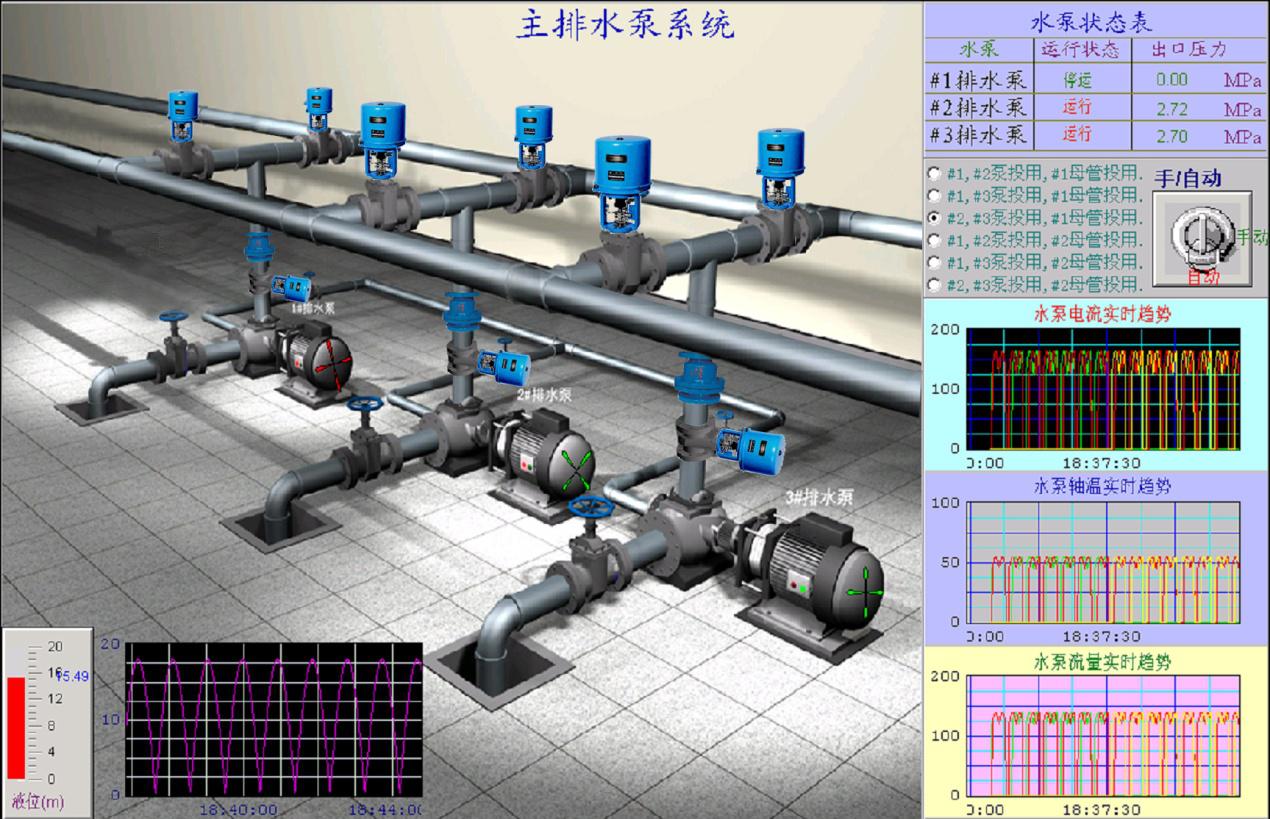

环境监控包括温湿度、烟雾温度、水浸、可燃气体浓度、门禁、视频、空调、消防数据的采集、显示和预警，也可连接水泵和通风排烟走廊机舱排气扇 与其他设备集成的第三方系统完成对公用走廊环境的全面监控。
运动监测
电机监控实现对管廊内电机的保护、遥测、遥信、遥控功能，实现电机过载、短路、缺相、漏电等异常情况的保护、监测和报警。 必要时可设置联动控制。
电气安全
- UT能效管理系统配备相应的电气火灾传感器、温度传感器、消防设备功率传感器、防火门状态传感器，针对配电系统中存在的电气安全隐患。 实时监测电池温度、内阻，异常时通过声光、短信、APP及时预警。
智能照明控制
防火分区独立控制，分区内安装智能控制面板就地驱动； 开关驱动与火灾报警系统相连，接收火灾报警信息，强行断开驱动电路。
楼道上方安装智能照明传感器，人员进入楼道自动开灯，在楼道停留时保持开灯，离开后自动关灯。
除了现场控制方式外，还可以利用计算机终端实现集中控制，实时远程监控当前区域的照明情况，必要时可以远程控制该区域的照明。
考虑到现场模块分布广泛，距离过远，除现场控制方式外，还可以采用计算机实现集中控制，实时远程监控当前的照明情况。区域，并在必要时远程控制该区域的照明。
系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，并支持延时控制，避免同时照明负荷对配电系统的影响。 模块不依赖于系统，可以独立工作。 每个模块都有自己的时间模块，可以根据经纬度自动识别日出日落时间，实现自动控制功能。
7 相关平台部署硬件选型表
(1)电力监控及配电室环境监控系统
(2) 智能照明系统
(3)电气火灾监控系统
(4)消防设备供电监控系统
(5)防火门监控系统
(6)消防应急照明和疏散指示系统
8 结论
综合管廊设备具有各种明显的应用优势，不仅受到政府管理部门的青睐，也受到城市管线部门的广泛欢迎。 但其中所采用的电气系统应引起人们的充分重视，其设计思路和施工方法应不断改进，使综合管廊的作用得到最大程度的发挥。 现阶段，国家提倡科学利用土地资源，综合管廊的应用恰恰满足了这一要求。 此外，还可以起到很好的优化环境的作用，进一步提高城市居民的整体生活质量，满足人们多方面的需求。 基于此，未来综合管廊必将发展得又好又快，更好地为人民服务。
