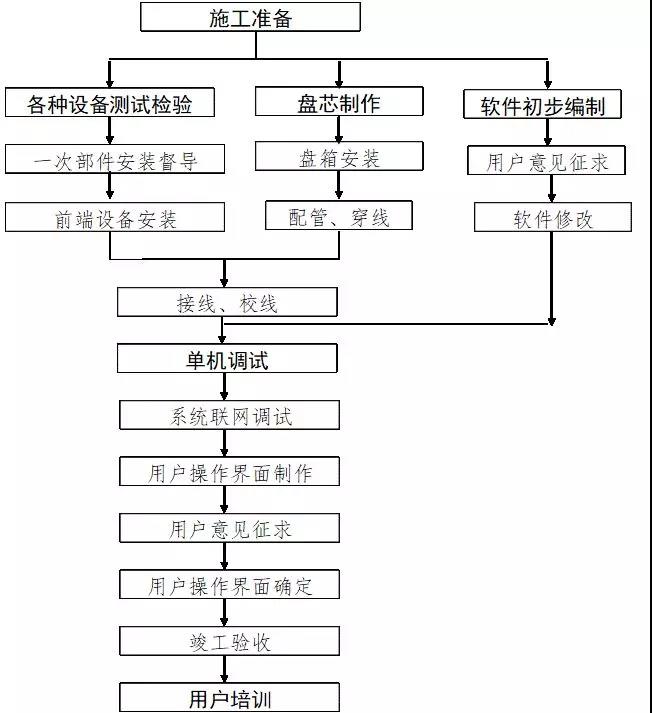

楼宇自动化系统建设流程：

前端设备安装：

在楼宇自动化系统中，前端设备检测各种参数并执行各种动作。前端设备安装不规范，直接导致检测数据不准确，系统无法正常工作。

室内外温湿度传感器安装：

为保证检测数据的准确性，请勿安装在阳光直射的位置，远离有强烈振动和电磁干扰的区域。. 室外温湿度传感器应有防护罩。

传感器需要固定牢固。

风道温湿度传感器安装：

为保证检测数据的准确性，传感器应安装在风速稳定的位置，不应安装在出风口或风道弯头处。

传感器应在风道保温层施工完成后安装，安装时应用拉铆钉固定牢固。

传感器应安装在便于调试和维护的位置。

水温传感器安装：

安装前需要与机电安装公司确认安装在水管上的安装短接头的规格和尺寸。一般这种短接头是1/2英寸NPT内齿管箍。确认无误后，由机电安装公司一起安装管道。执行安装并参与工艺管道的压力测试。

水温传感器的安装位置应在水流稳定的直管段上，不宜安装在阀门、弯头等阻力部位附近。

差压开关安装：

差压开关应在风道保温层施工完成后安装。

差压开关可以安装在风扇或空调机组上。安装位置应便于调试和维护。压差开关的安装不应影响空调机本体的气密性。

差压开关的引压胶管应垂直安装在滤网的前后段，与滤网的距离至少为150mm。

压力变送器安装：

安装前需要与机电安装公司确认安装在水管上的安装接头的规格和尺寸。确认后由机电安装公司与管道安装一起安装，并参与工艺管道的试压。

压力变送器的安装位置应在水流稳定的直管段上。不宜安装在阀门、弯头等阻力部位附近。

水流开关安装：

安装前需要与机电安装公司确认安装在水管上的安装接头的规格和尺寸。确认后由机电安装公司与管道安装一起安装，并参与工艺管道的试压。

水流开关的安装位置应在水流稳定的水平管段上。不宜安装在阀门、弯头等位置及垂直管段等阻力部位附近。

电动调节阀安装：

调节阀委托机电总承包公司安装。我公司对接线进行监督调试。安装阀体时要注意：阀体最好在管道冲洗后安装，必须在冲洗前安装。它需要完全打开；阀体箭头指示方向应与水流方向一致；阀体应垂直安装在水平管段上。

电动调节阀在安装前应进行模拟动作试验，并交由电气和机械总包进行压力试验。

风门执行器安装：

安装时，执行器上的启闭箭头方向应与风门的启闭方向一致；

执行器与风门轴的连接应固定牢固，并保证垂直安装；

安装后，要保证风门执行器的启闭指示位置与风门的实际情况一致，风门执行器必须安装在便于观察的位置；

在安装风门执行器之前，应进行模拟动作测试。

核心制作及安装：

在设计施工图时，要根据被控对象和系统的情况，设计详细的外壳内部接线图——也就是核心图，要细化到每个控制器，标明尺寸，设备材料规格、端子编号等；

按图制作铁芯，附件要固定牢固，接线要压接到端子上，布局要美观，便于拆线；

现场设备安装完毕，穿线完成后，应进行型芯安装。铁芯安装在外壳内时，应固定牢固，防止安装过程中损坏设备和接线；

盘芯安装完毕后，应锁紧关闭，以防设备丢失。

楼宇自动化系统调试：

本项目楼宇自控系统调试工作量大，涉及其他专业，故在此对楼宇自控系统调试作详细规定。

楼宇控制系统调试的先决条件：

楼宇控制系统的所有设备，包括现场的各种阀门、执行器、传感器等均已安装完毕，线路敷设、布线均符合设计图纸要求。

不仅安装了系统及其自身系统的受控设备，还完成了单系统本身的调试，调试结果满足其工艺要求。

经检测，楼宇控制与其他系统的联动、信息传输、电缆敷设均符合设计要求

调试过程中对其他专业的配合要求：

在新风空调系统调试过程中，需要配合专业人员进行通风、设备安装，并配合设备的通电、断电和运行状态确认。

给排水系统调试过程中，需要配合专业的水务人员，配合设备的通电、断电、工艺管道系统的运行、运行的确认等。地位。

在变配电系统调试过程中，需要配合专业电气人员进行现场确认、点确认、通电断电等工作。

在照明系统调试过程中，需要专业的照明人员配合现场确认、通电断电操作、运行状态确认等工作。

在电梯系统调试过程中，需要配合电梯专业人员，配合现场确认，确认电梯运行状态。

在制作系统操作界面的过程中，需要业主和用户单位的人员进行确认，确认的内容包括：使用习惯、操作方法等。

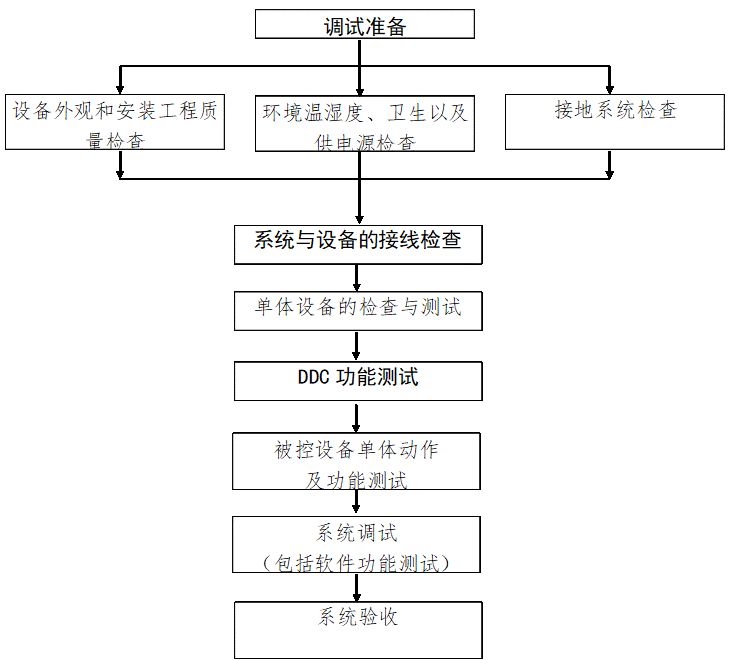

调试过程：

一般测试：

数字输入测试：

1)检查信号电平

对于干接点输入，根据设备说明书和设计要求确定其逻辑值。

对于脉冲或累积信号，根据设备手册和设计要求，确认产生脉冲数与接收脉冲数一致，并符合最小频率、最小峰值电压、最小脉宽、最大频率、最大峰值电压，最大脉冲宽度。

对于电压或电流信号（有源或无源），按照设备说明书和设计要求进行确认。

2)动作测试

根据以上不同信号的要求，通过程序或手动对所有点进行测试，并记录测试值。

数字输出测试

1)检查信号电平

对于继电器开关量的输出ON/OFF，根据设备说明书和设计要求确定其输出的规定电压电流范围和允许工作能力。

检查输出电压或电流的开关特性，电压或电流输出必须符合设备说明书的规定和设计要求。

2)动作测试

采用程序法或手动法测试所有数字输出，记录测试数据楼宇自控安装，观察被控设备电气控制开关工作状态是否正常；检查它是否正常运行。

模拟输入测试：

1)输入信号检查

根据设备说明书和设计要求，确认模拟量输入的类型、范围和设定值是否符合要求。常用传感器可按以下程序进行检查和测试：

温度、湿度、压力、差压传感器：

根据产品说明的要求，确认设备的供电电压、频率、温度、湿度是否与实际要求一致。

根据产品说明的要求，确认传感器的内外连接线是否正确。

根据现场情况，按照产品说明中规定的输入范围，连接模拟量输入信号，然后检查传感器端或DDC侧的输出信号，并与实际值进行比较。

功率、电压、电流、频率、功率因数传感器：

根据产品说明的要求，确认设备的供电电压、频率等是否符合实际要求。

确认传感器内外接线是否正确，严防电压型传感器电压输入端短路和电流型传感器输入端开路。

根据现场情况，按照产品说明中规定的输入范围，分别检查传感器端或DDC侧的输出信号，并与实际值进行比较。

电磁流量传感器：

根据产品说明的要求，确认设备的供电电压、频率等是否符合实际要求。

根据产品说明的要求，确认传感器的内外连接线是否正确。

静态调整：现场安装好传感器后，在DDC侧测试输出信号，根据产品描述和系统设计要求进行调零。

动作检查：

通过程序或手动方式逐点测试检查所有模拟量输入点，并记录检测值楼宇自控安装，确认检测值是否与实际情况相符。

模拟输入精度测试：

用程序或手动的方法对每个测试点进行测试，读取其范围内的三个测试点（全量程的10%、50%、90%），其测试精度应满足设备使用说明书规定的要求.

模拟输出测试

1)检查

根据设备使用说明书和设计要求确定模拟量输出的类型、范围、设定值是否匹配。本系统的模拟输出点主要包括各种风门和电动阀门执行器。检查和测试按以下方式进行：

确认设备的电源、电压、频率等是否与产品说明书要求一致。

确认各种执行器的内外连接电缆是否正确。

手动检查执行器动作，切换到手动档，转动手动手柄检查行程是否在0～100%范围内。

人工检查确认无误后，连接模拟量输入信号或从DDC输出动作信号，确认动作是否正常。

2)动作测试

手动或程序化扫描测试所有模拟量输出测试点，并记录相应数值，观察被控设备的工作状态和运行情况。

3)模拟输出精度测试

用程序或手动的方法对每个测试点进行测试，读取其范围内的三个测试点（全量程的10%、50%、90%），其测试精度应满足设备使用说明书规定的要求.

DDC 功能测试

1)运行可靠性测试

随机检查被控设备设置的监控程序，测试其运行记录和状态。检测如下：

在系统连接正常且被控设备运行正常的前提下，关闭系统主机，重启后查看部分DDC控制设备的运行记录及运行状态，确认系统框图及运行是否正常界面可以自动恢复。

关闭采样的DDC电源，确认被控设备的运行状态，确认DDC是否能自动检测被控设备的运行，记录状态，再次上电恢复。

在被采样的DDC附近，使用冲击钻等作为干扰源，将DDC连接到约定的电源上，观察DDC在干扰源存在时的运行情况。

2)DDC软件主要功能及实时检测

DDC的点对点控制：

在DDC侧，根据输入输出点，按照设定的程序，进行测试，观察状态信号返回的时间和精度，观察输出信号是否被执行，执行时间和精度。

现场模拟报警信号，判断系统工作站图形界面报警信号触发时间和蜂鸣器触发时间是否符合设计要求。

单机调试：

新风机组单机调试

1)检查新风机组电气控制柜电气元件是否损坏，内外接线是否正确。严禁将强电引入DDC，并检查DDC外壳内部的供电电路，防止内部短路故障。

2)按照上面第二项的要求检查和测试输入输出点。

3)在手动位置，确认风扇在非楼宇控制时运行正常。

4)确认DDC控制器和I/O模块的地址码设置正确。

5)确认DDC上电，观察DDC及各设备是否正常。

6)用笔记本电脑现场检测DDC各输入输出点的值，强制各种输出信号确认相关设备的执行。

7)启动新风单元，观察各种控制逻辑关系能否实现。

8)关闭新风单元，观察各种控制逻辑关系能否实现。

9)电机调试完成后，根据工艺和设计要求在系统中设置进料温度、湿度、阀位等初始状态。

空调机组单机调试：

空调机组单机调试内容与新风机组基本相同，可参照执行。

给排水系统单机调试：

1)检查各种被控泵的电气控制柜，检查DDC与控制柜之间的所有接线，严防强电进入DDC控制器。

2)根据监测点表的内容检查给排水系统各输入输出点设备的安装位置及接线。

3)确认被控设备在手动控制下正常运行。

4)用笔记本电脑检测DDC端的各种输入输出数据，强制各种输出信号，确认相关设备的执行。

5) 观察是否可以实现各种控制逻辑关系。

配电照明系统单机调试：

1)根据设备说明书和设计图纸，检查各变送器输入端子与高压柜之间的接线是否正确。量程是否匹配（包括电压和电流的量程）；检查各种变送器的输出端子和DDC接地是否正确，量程是否匹配。

2)在DDC端使用笔记本电脑检查各种检测数据是否正确。

3)在确认楼宇控制系统控制的照明配电箱设备运行正常的情况下，启动时序和时间控制程序，将实际系统的实施与设计要求进行比较。

其他系统包括电梯、换热、冷水等子系统的单机调试与新风机组系统的单机调试基本相同。

系统调试：

1)系统接线检查：根据系统设计要求，检查系统工作站与网关设备、DDC、UPS、打印设备、通讯接口（包括其他子系统）的连接是否正确。

2)系统工作站上电后，启动程序检查主机与系统中其他设备的通讯是否正常，数据传输速率是否满足要求。

3)在主机端，根据监控点表监控系统中的各个输入输出点。

1.操作软件界面确定及制作：

1)根据楼宇自动化系统中的每个子系统创建用户界面。

2)操作界面制作完成后，为了便于操作，直观展示，征求业主和用户的意见。

3)在确认的用户界面上进行点对点连接。

4)确保连接点正确。

5)监控操作界面上的所有点并确认。

楼宇自动化系统验收测试：

系统检测主要基于系统功能检测。

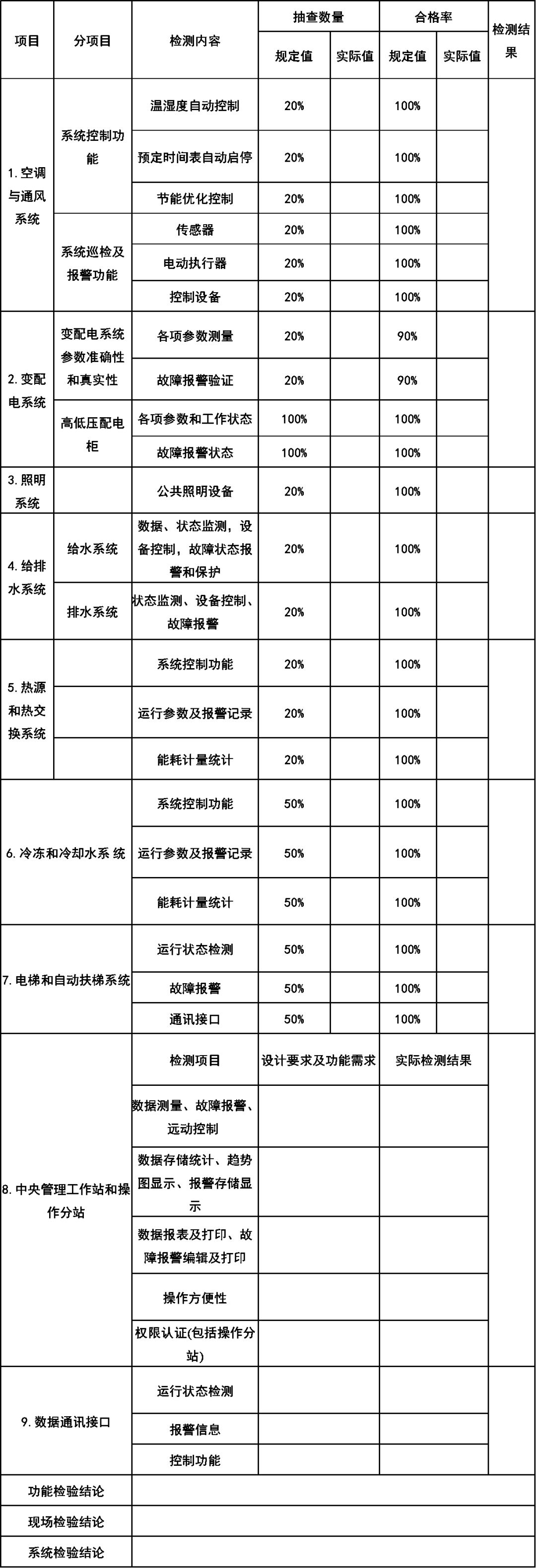

楼宇自控系统功能测试台
