一、梯形图控制的控制原理

电梯控制是对电梯的附加控制。 我们在小区里刷卡进出电梯，刷卡到达我们居住的楼层，未经授权，我们无法到达其他楼层。 这是电梯控制。 通过阶梯控制可以实现标准化管理。 可谓物业管理的好帮手。

我们知道，电梯系统是一个非常复杂的系统，要求运行稳定，安全性高。 我们可以通过轿厢内的按钮来达到控制目的，包括上行、下行、楼层按钮等。电梯控制就是巧妙地利用按钮的开、关来控制电梯，达到控制电梯运行的目的。电梯。如下图

打开电梯按钮控制面板，我们会发现电梯按钮后面的接线一般为三线（一根为公共地线）或四线（两根为开闭）。 原理我们可以断开其中之一，串接控制板来实现控制。 除了切断串联外，不会涉及电梯的其他改动。 从这点来看，电梯控制系统是非常安全和高效的。

二、梯控安装施工要点

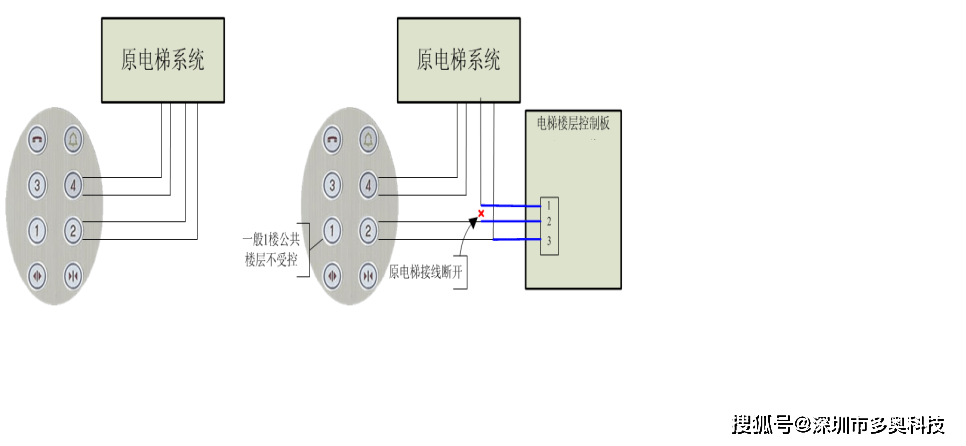

我们知道，梯形图控制实际上是一种控制技术，就是通过控制按钮的通断来实现智能控制。 这种智能控制表现为刷卡（IC卡授权）、语音控制、语音识别、人脸识别、二维码、指纹等，这些控制最终都归结为电梯原有按钮的开关控制。 . 上述接待的实现需要用软件来实现，即我们常见的一卡管理系统、人脸识别系统等，都是对输入数据进行测试并检索数据。 实现控制的通断管理。下图为基本接线方式

市场上有许多电梯控制产品。 对于电梯，可实现楼层控制、楼宇控制、轿外呼叫等功能。 施工时应注意接线方式。 各种产品的原理都是一样的，只是接线方式不同。 与继电器式接线不同，目前主流的是继电器式。 注意电源接线的正负极，以免烧毁主板。 电梯按钮很多，剪裁是要注意按钮所在的楼层。 一根接好后，一根一根剪断，以免接错。 接错楼层就乱了，找起来修理也比较麻烦。

如果还有其他扩展功能，比如启动远程连接，则需要网络支持。 电梯控制板的电源接线应接在电梯轿厢顶部。 开关电源的稳定性是关键。 实现与消防等重要设置的联动也很重要。 要实现电梯的正常运行，就要正常使用电梯控制。 电梯控制的主板一般都有一个恢复开关。 电梯检修时，必须恢复电梯原有的逻辑控制，以方便检修。

在管理功能上，要注意设置权限、楼层权限、物业管理人员权限、节假日婚丧嫁娶等进出电梯的权限限制。 与一体卡一起使用时，最好选择同一厂家的产品，以实现无缝连接。

以上介绍了电梯控制的原理和安装要点。 如果对你有帮助楼宇照明自控开关接线图解，还请大家帮忙关注。 有什么问题欢迎在评论区讨论。
