1、综合布线系统基本概述

综合布线系统是随着智能建筑的发展而兴起的。 它是实现智能建筑“智能化”的“神经网络”。 综合布线系统可以满足智能建筑各种信号传输的需要，是智能建筑的基础设施之一。

20世纪50年代，经济发达国家在城市新建大型高层建筑。 为了增加和提高建筑物的使用功能和服务水平，他们首先提出了楼宇自动化的要求。 建筑物内安装了各种仪器、控制装置和信号装置。 显示等设备，并采用集中控制和监控，方便运维管理。

20世纪80年代以来，随着科学技术的不断发展，特别是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层建筑服务功能的增加和客观要求的提高，传统的专业的布线系统已经不能满足需要。

20世纪80年代末，综合布线系统逐渐引入我国。

1.1. 综合布线系统的基本概念

关于布线系统的名称：

PDS——楼宇布线系统（）：是一种将电话、计算机、会议电视和监控电视等设备连接成结构化信息传输系统的综合通用传输系统。

SCS——结构化布线系统（结构化布线系统）：是一种电信布线系统，可以支持任何用户选择的语音、数据、图形和图像应用。

GCS—全球布线系统（ ）是智能办公建设的数字信息系统基础设施。 它是对所有语音、数据等系统进行统一规划和设计的结构化布线系统。 为办公提供信息化、智能化的物质媒介。 支持未来语音、数据、图形、多媒体等综合应用。

根据我国国家标准GB/-2000，我国布线系统命名为GCS( )

1.2. 综合布线系统主要标准

国际标准是：

l ANSI/EIA/TIA -569商业建筑通信路径和空间标准

l ANSI/EIA/TIA -568-A商业建筑通讯布线标准

l ANSI/EIA/TIA-606商业建筑通信基础设施管理标准

l ANSI/ EIA/TIA -607 商业建筑通信布线接地及接地连接要求

l ANSI/TIA TSB-67非屏蔽双绞线端到端系统性能测试

l EIA/TIA-570 住宅和 N 型商业电信布线标准

l 集中式光纤布线的 ANSI/TIA TSB-72 指南

l ANSI/TIA TSB-75开放式办公室新型水平布线应用方法

l ANSI/TIA/EIA- TSB-95 4对100Ω 5类电缆新增水平布线应用方法

国内标准包括：

l GB/T 50311-2000《建筑物及建筑群综合布线系统工程设计规范》

l GB/T 50312-2000《建筑物及建筑群综合布线系统工程验收规范》

l -2007《综合布线系统工程设计规范》

l -2007《综合布线系统验收规范》

1.3. 综合布线系统的特点

(1)全面、兼容性好

传统的专业布线方法需要使用不同的电缆、电线、熔接设备等设备。 技术性能差异很大，相互之间很难兼容。 综合布线系统具有将所有系统集成、相互兼容的特点。 它采用光缆或优质双绞线以及连接硬件来满足不同厂家对终端设备传输信号的需求。

(2)灵活、适应性强

使用传统的专业布线系统时，如果需要改变终端设备的位置和数量，必须铺设新的电缆、安装新的设备，并且相邻线对的传输信号可能会中断或质量可能会下降。施工期间减少。 增加工程投资和施工时间，因此传统专业布线系统的灵活性和适应性较差。 综合布线系统中的任何一个信息点都可以连接不同类型的终端设备。 当设备数量和位置发生变化时，只需简单的插件即可实现新的配置。

(3)方便以后的扩展和维护管理

综合布线系统的网络结构一般采用星型结构，各线路独立，改造或扩容时互不影响。

综合布线系统所有布线部件均采用积木式标准件，模块化设计。 因此，部件易于更换，易于隔离和排除障碍，并采用集中管理方式，有利于检测和维修，节省维护成本，提高工作效率。

(4)技术经济合理

综合布线系统各部分均采用优质材料和标准化元件，并严格按照标准施工和测试，确保系统技术性能优良可靠，满足当前和未来的通信需求； 并减少维护管理中的维护工作，节省维护成本。 综合布线系统虽然初期投资较高，但可以统一施工，统一布线方向，节省系统使用的建筑空间，方便用户的使用和业主的维护。 从综合布线系统的整个使用寿命来看，它比传统布线更加经济。

二、综合布线系统的基本构成

2.1. 系统基本结构

a：集中式（MDF）：整个系统只有一个机房，无骨干网，常用于小型单体建筑，如小型酒店、小型办公楼等。

b：分布式（分两级/三级）

MDF+nIDF（整个系统由1个设备间和n层配线间组成楼宇自控图纸包括，每层配线间通过室内主干线与设备间相连），常用于大型行政办公楼、酒店、宾馆等场所。其他单体建筑。

c：还有一种分布式结构，主要利用公园建筑：

HDF+nMDF+nIDF：整个建筑群由一个建筑群中央机房、N个设备间、N层配电室组成。 各楼层配线间通过室内主干线与机房相连； 各大楼的机房通过室外主干线与中心机房相连，常用于学校等校园建筑。

2.2. 系统配置

综合布线系统为开放式结构，可以支持电话和各种计算机数据系统，也可以支持会议电视、监控电视等系统的需要。 根据ISO/IEC标准，结构化综合布线系统可分为7个独立的布线子系统。

(1)工作空间子系统(办公室内部布线等)。

(2)水平布线子系统(同一楼层布线)。

(3)垂直干线子系统(楼层间垂直布线)。

(4)设备间子系统(设备管理中心布线)。

(5)管理子系统（地柜布线等）。

(6)建筑群子系统(建筑间布线)。

(7)进线之间的子系统(与外部网络的布线)。

2.2.1. 工作空间子系统

工作区子系统也称为服务区子系统，由通过跳线和信息插座连接的设备组成。 其中，信息插座包括墙壁式、落地式、桌面式等。常用的终端设备包括计算机、电话、传真机、报警探头、摄像头、监视器、各种传感器设备、音频设备等。

2.2.2. 水平子系统

水平子系统在国标中称为布线子系统，在以往的资料中也称为水平干线子系统。 水平子系统由工作区信息插座模块、模块与楼层管理间的电缆、配线架、跳线等组成。

2.2.3. 垂直子系统

垂直子系统在国标中称为主干线子系统，提供大楼的主干线电缆，负责连接管理室子系统与设备间子系统，实现主配线架与中间配线架的连接。配线架。

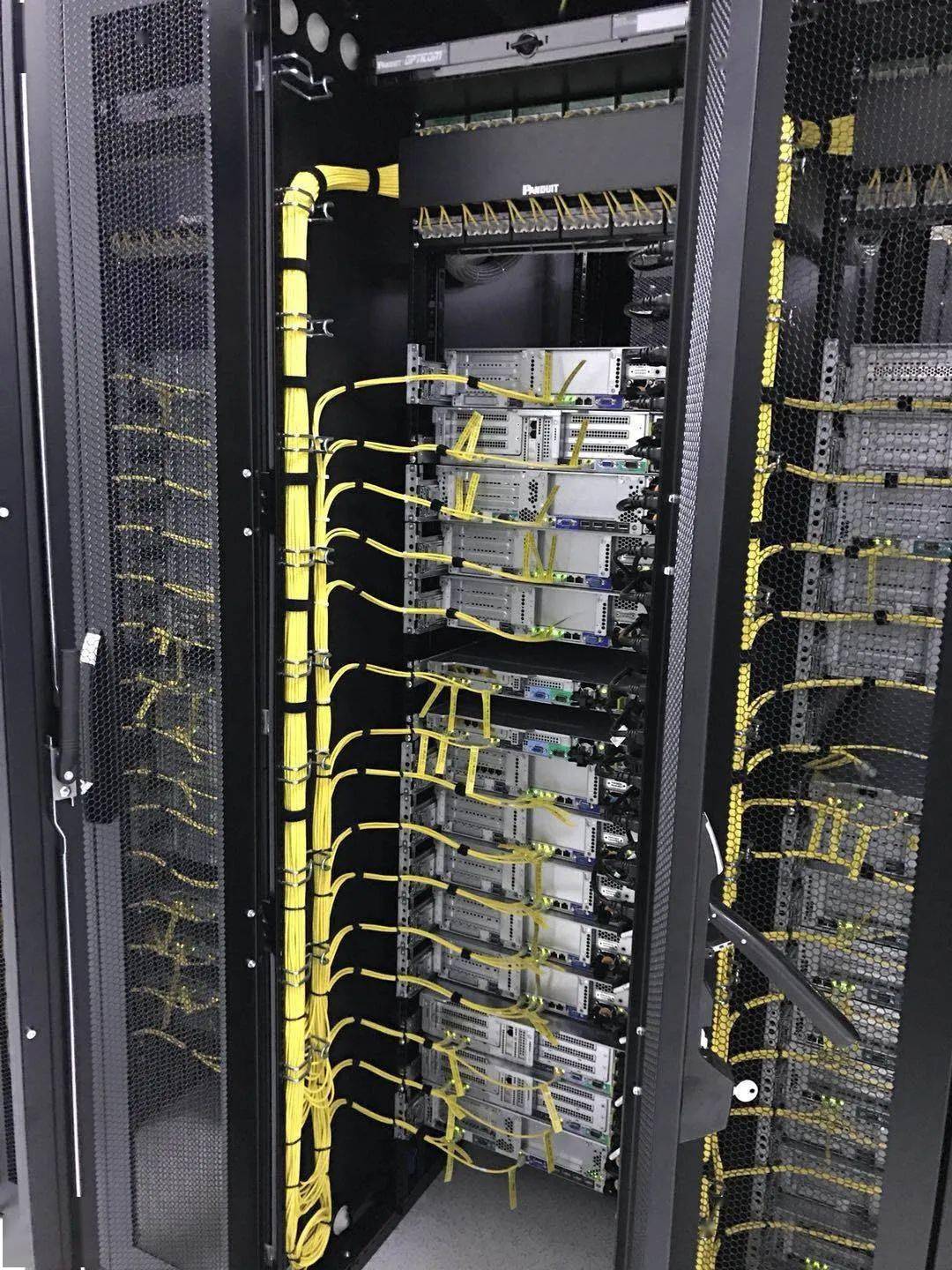

2.2.4、机房子系统

机房在实际应用中一般称为网络中心或机房。 它是每栋大楼内适当点进行网络管理和信息交换的场所。

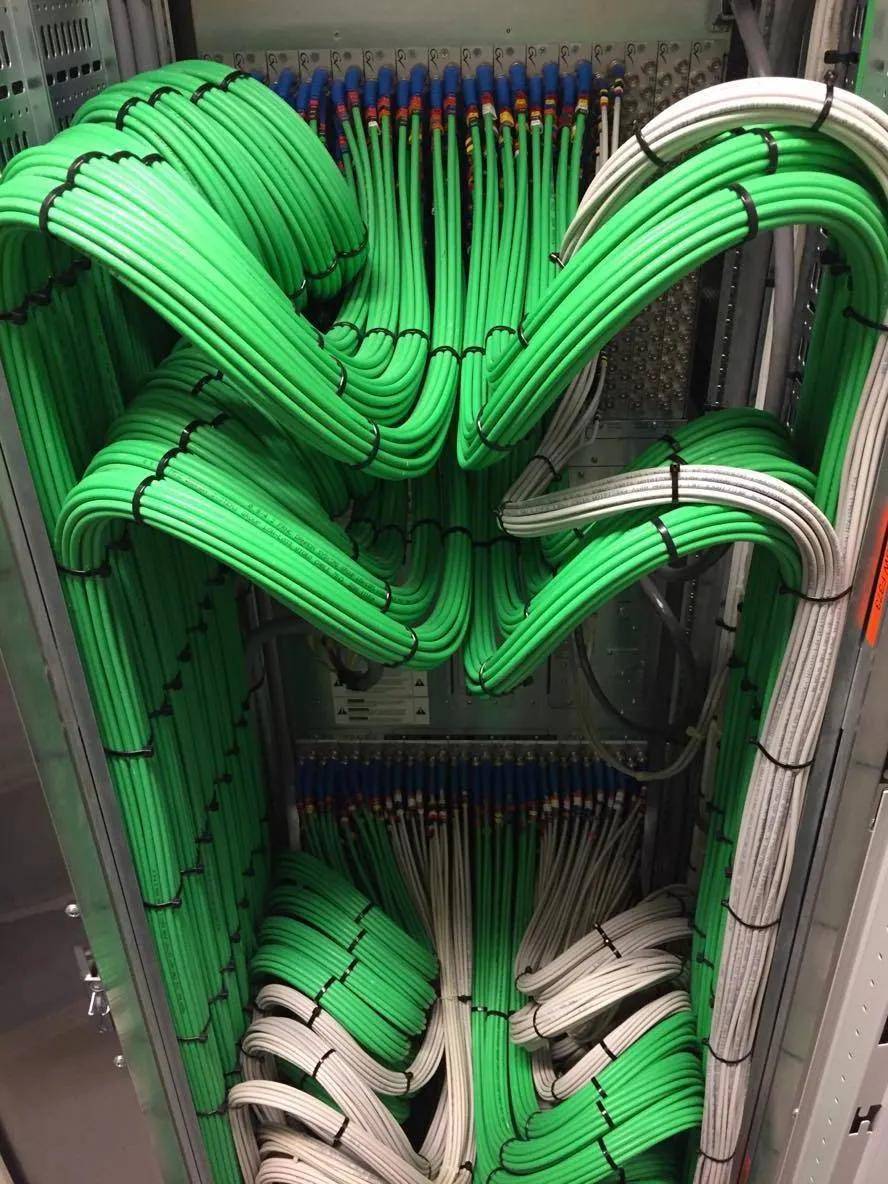

2.2.5。 管理子系统

管理机房子系统也称为电信机房或配电室，一般设置在各楼层的中间。 管理人员应对工作区域、电信机房、设备间、进线间的配线设备、电缆、信息插座模块等设施按照一定的模式进行标识和记录。

2.2.6. 建筑群子系统

建筑群子系统也称为建筑子系统。 主要实现建筑物之间的通信连接。 一般采用光缆并配置相应的设备。 它支持建筑物之间通信所需的硬件，包括电缆、终端设备和电气设备。 保护装置。

2.2.7. 进线室子系统

进线室是建筑对外通讯、信息管道的入口，可作为建筑群入口设施和布线设备的安装场所。

一栋建筑应安装在进线室，通常位于地下室，外线应从两条不同的路线引入进线室，有利于与外部管道的连通。 进线室通过管道或通道与建筑物红外范围内的沙井或手孔互连。

3、综合布线系统的设计要点

持续更新，敬请关注，如有错误请指出。
