楼宇自控系统施工工艺及安装要求 打开盒子检查DDC盒子内的控制器、模块等设备是否完好。根据设备装箱单和施工图，核对型号规格、部件是否齐全，并做好记录。1DDC箱体安装 1DDC箱体安装要牢固，高度尽量与附近低压控制柜一致，直线偏差不大于1.5mm，柜体和标签齐全并清楚，如果漆面脱落，应在验收漆前进行修补。1.1.2 柜内控制器和模块安装牢固，端子接线正确，接触严密，各部件不得脱落或损坏。3DDC箱体定位合理（省材、易维护、不与其他专业冲突），安装牢固正确，垂直偏差不大于1.5mm。固定方式视现场情况而定，建议使用预置膨胀螺钉。安装的具体位置要综合考虑周围环境的美观、操作的方便性和屏蔽效果。盒子开口合适，切口整齐。带DDC的箱盖贴墙；品牌正确；盖板开关灵活；器件和电路编号是否齐全；接线端子排线整齐；PE线明显安装牢固。

特别强调：所有 DDC 盒、底座和金属管道都必须连接到 PE。可开箱门用多股软线与PE线连接。DDC箱顶不宜铺设管道，箱底周围应采取措施，防止老鼠、蛇等小动物进入箱内。根据系统设计图检查主机、网络控制设备、UPS、打印机、HUB等设备Z之间的连接电缆类型和连接方式是否正确。特别要检查其主机与DDC之间的通讯线路，并备有备用线路。DDC箱内的内部接线和外部接线必须按照设计图纸进行施工。接线正确，连接可靠。电缆芯线和线头应标明其电路号。应有接头楼宇自控安装，箱内使用的电线应符合设计要求，敷设时应留有适当的余量。2、温湿度传感器的安装温湿度传感器的安装位置不应安装在阳光直射的地方，远离有强烈振动和电磁干扰的区域，其位置不应有损仪表外观的美观和完整性。建造。湿度传感器应有防风雨罩。应尽可能远离窗户、门和出风口。如果无法避免，则与其平行安装的传感器应与地面处于同一高度。传感器与DDC的侧面连接应满足设计要求，并尽量减少接线造成的误差。对于接线电阻小于传感器的镰刀型温度传感器，应安装在风速稳定且能反映风温的位置。

传感器的安装应安装在风管直管段位置或开风管死角位置和风管保温层完成后的蒸汽孔位置。风道温度和温度传感器应安装在便于高度和维护的地方。风管温度和温度传感器应在风管保温层完成后安装。水管温度传感器应与工艺管道同时预制安装。水管温度传感器的开启和焊接必须在工艺管道防腐、衬里、吹扫、试压前进行。水管温度传感器的安装位置应在水流温度敏感、有代表性的地方。当水管温度传感器的感温段大于管径二分之一时，可安装在管道顶部。水管式温度传感器不应安装在有开口和焊接的焊缝及其边缘。压力、差压传感器、差压开关及其装置安装在便于调试和维修的位置。传感器应安装在温湿度传感器的上游侧。风管式压力和差压传感器的安装应在风管保温层完成后完成。风管式压力和差压传感器应安装在风管的直管段。如果不能安装在直管段，应避免在风道内同时安装通风死介质和蒸汽孔。必须在工艺管道的腐蚀保护、衬里、吹扫和压力测试之前进行工作。管道焊缝、开口和焊接处不应安装水管式和蒸汽式压力和差压传感器。如果不能安装在直管段，应避免在风道内同时安装通风死介质和蒸汽孔。必须在工艺管道的腐蚀保护、衬里、吹扫和压力测试之前进行工作。管道焊缝、开口和焊接处不应安装水管式和蒸汽式压力和差压传感器。如果不能安装在直管段，应避免在风道内同时安装通风死介质和蒸汽孔。必须在工艺管道的腐蚀保护、衬里、吹扫和压力测试之前进行工作。管道焊缝、开口和焊接处不应安装水管式和蒸汽式压力和差压传感器。

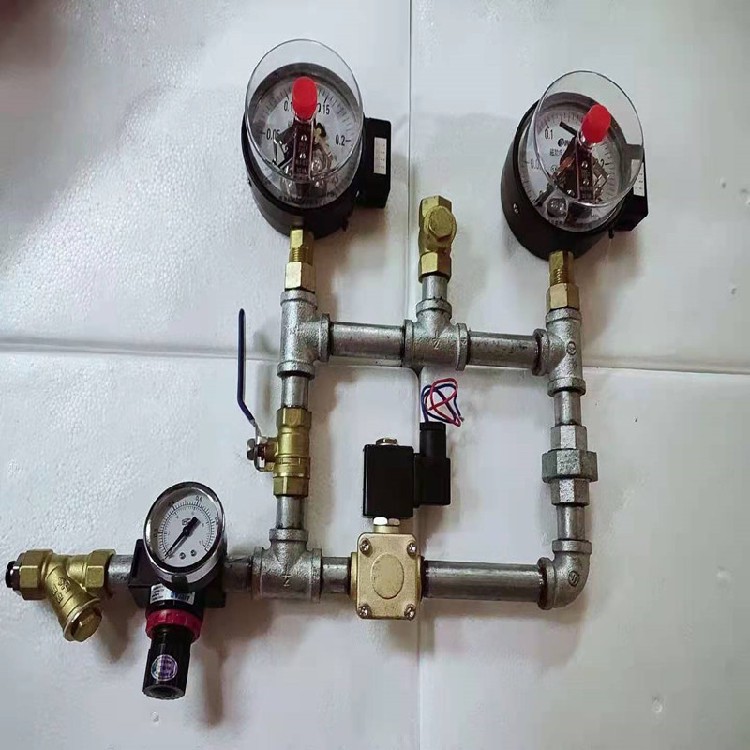

水管式和蒸汽式压力差压传感器的直压段大于管径二分之二时，可安装在管顶，小于三分之二时管径，可安装在侧面或底部以及水流稳定的位置，不宜选择近阻力元件，如阀门、水流梁死角和振动大的地方。安装差压开关时，建议膜片垂直于平面放置。风压差开关离地面的安装高度不应小于0.5mo。风压差开关的安装应在风管绝缘层完成后完成。风压差开关应安装在便于调节和维修的地方。风压差开关不应影响空调本体的气密性。气压差压开关的线路应通过软管与差压开关相连。风压差开关应避开蒸汽口。水阀开关的安装 水阀开关的安装应与工艺管道的预制安装同时进行。水阀开关的开启和焊接必须在防腐、衬里、工艺管道的清扫和压力测试。水阀开关不应安装在管道的焊缝和边缘的开口和焊接处。水阀开关应安装在水平管段上，不宜安装在垂直管段上。水阀开关不应影响空调本体的气密性。安装气阀控制器前，按安装操作手册的规定检查线圈、阀电阻、工作电压、控制输入等。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。水阀开关不应安装在管道的焊缝和边缘的开口和焊接处。水阀开关应安装在水平管段上，不宜安装在垂直管段上。水阀开关不应影响空调本体的气密性。安装气阀控制器前，按安装操作手册的规定检查线圈、阀电阻、工作电压、控制输入等。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。水阀开关不应安装在管道的焊缝和边缘的开口和焊接处。水阀开关应安装在水平管段上，不宜安装在垂直管段上。水阀开关不应影响空调本体的气密性。安装气阀控制器前，按安装操作手册的规定检查线圈、阀电阻、工作电压、控制输入等。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。不应安装在垂直管段上。水阀开关不应影响空调本体的气密性。安装气阀控制器前，按安装操作手册的规定检查线圈、阀电阻、工作电压、控制输入等。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。不应安装在垂直管段上。水阀开关不应影响空调本体的气密性。安装气阀控制器前，按安装操作手册的规定检查线圈、阀电阻、工作电压、控制输入等。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。应符合设计和产品手册的要求。连接处应固定牢固。安装前应模拟风门控制器。

风门控制器上的启闭箭头方向应与阀门启闭方向一致。气阀的机械机构应灵活开合，不得松动或卡死。风门控制器安装后，风门控制器的启闭指示位置应与风门的实际情况一致，且风门控制器应朝向便于观察的位置。风门控制器应与风门轴垂直安装，垂直角不小于85°。控制器的输出扭矩必须与风门要求相匹配。当风门控制器不能直接与风门的风门轴连接时，满足设计要求。可以通过附件与挡板轴连接楼宇自控安装，但附件必须保证风门控制器旋转角度的调节范围。下面是温度传感器安装位置的一些施工图。它安装在带有可调节电动水阀的回风上。它安装在水面上。比较国内外品牌。自行查看气阀执行器的安装。找出最后安装此管道的位置。多长合适，越长越好 它安装在水面上。比较国内外品牌。自行查看气阀执行器的安装。找出最后安装此管道的位置。多长合适，越长越好 它安装在水面上。比较国内外品牌。自行查看气阀执行器的安装。找出最后安装此管道的位置。多长合适，越长越好
