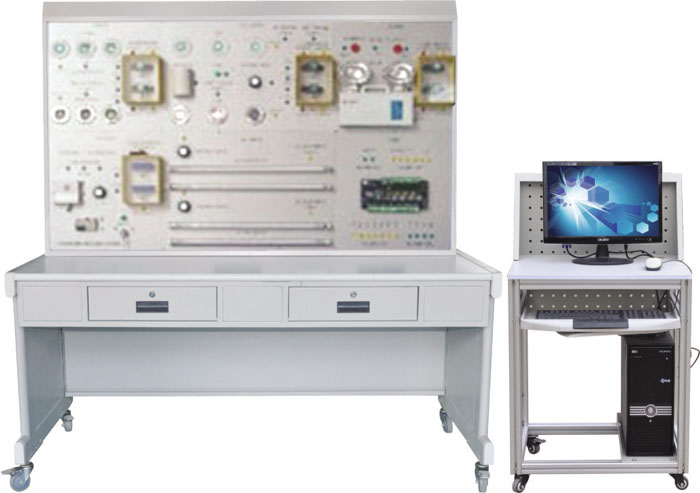

HY-L4型建筑照明监控系统实验实训装置

一、系统训练函数：

建筑照明监控系统实训装置可进行各种照明系统的操作演示、直接数字控制器（DDC）的操作和编程、时钟控制的编程和操作、自动照度调节控制、动态和静态检测控制、区域场景控制、手动远程控制、系统软件配置、配置与控制、电路设计与连接、故障设置、判断与排除实验与培训楼宇设备自控系统，并可与楼宇自控系列其他设备联网进行各种综合实验。训练。

二、系统技术指标：

工作电压：单相三线220V±5% 50Hz

整机容量：<300W

尺寸：150×70×

安全保护：带漏电自动保护装置

故障设置：具有故障设置系统

三、系统组成：

1、照明系统仿真板：

公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、场景照明控制模拟板和应急照明控制模拟板，要求完全模拟真实照明监控系统的工作过程，以及所有的照明需求都可以在DDC的控制下，按照一定的逻辑规则开启和关闭。所有的自动照度调节器和运动探测器也要求在DDC的控制下进行自动调节，并具有手动遥控功能。配电箱包括四套继电器系统配置，一套移动探测器，一套手动遥控器，两套荧光灯自动调光系统，

2、控制器：

所需配置：DO 6 点，DI 7 点，AI 4 点，AO 2 点。

3、P4 客户端计算机：

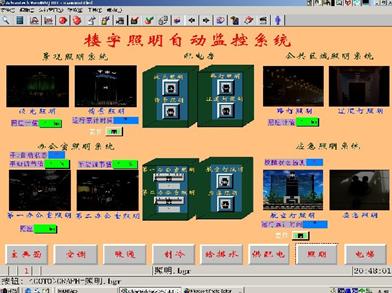

里面配置了一套客户端配置软件和一套支持DDC的客户端软件。客户端计算机需要能够与服务器连接到网络。

4、ZD-VB亮度自​​动调节器：

采用工程主流应用中使用的自动亮度调节器楼宇设备自控系统，布局要求可以使学生反复拆装不易损坏，并可与相关器件连接，组成真实电路，实现全真动作。

5、FL-476 运动探测器：

采用工程实践主流使用的静态和动态检测器，布局要求允许学生反复拆装不易损坏，并可与相关器件连接，组成真实电路，进行全真动作。

6、BD-6手动遥控：

采用工程主流应用中使用的手动遥控器，布局要求可以让学生反复拆装，不易损坏，并可与相关设备连接，组成真电路，进行全真动作。

四、实战训练计划

建筑照明自动监控

1、根据电路图，连接各个部分进行实训；

2、办公日光灯节能照明控制操作培训；

3、路灯照明控制操作培训；

4、过道灯光动静态延时控制操作培训；

5、泛光照明控制操作培训；

6、情景灯光控制操作培训；

7、应急灯事故照明控制操作培训；

8、航空灯光控制操作培训；

9、泛光照明、场景照明和航空障碍灯定时控制操作培训；

10、无线遥控照明系统开关操作培训；

11、各照明系统电脑遥控开关操作培训；

12、DDC控制器强制控制各照明系统的开关操作训练；

13、线路故障判断及处理培训；

14、判断和纠正操作错误的实践培训。

楼宇办公室调光和过道照明监控

15、根据电路图，连接各部分进行操作训练；

16、模拟变送器操作培训；

17、办公灯手动调光控制及设置操作培训；

18、动测控办公室无人时自动调光或关门操作培训；

19、过道灯延时按钮控制操作培训；

20、时间积累记录操作培训；

21、各照明系统电脑遥控开关操作培训；

22、DDC控制器强制控制各照明系统的开关操作训练；

23、线路故障判断及处理培训；

24、对操作错误的判断和纠正的实践培训。

建筑场景照明监控

25、根据电路图，连接各部分进行实训；

26、场景灯光手控操作培训；

27、情景灯光自控操作培训；

28、情景灯光强制人工操作培训；

29、情景灯光记录开关时间操作培训；

30、各照明系统电脑遥控开关操作培训；

31、DDC控制器强制手动控制各照明系统的开关操作训练；

32、线路故障判断及处理培训；

33、对操作错误的判断和纠正的实践培训。

建筑应急照明监控

34、根据电路图，连接各部分进行操作训练；

35、路灯应急照明电路操作培训；

36、过道灯应急照明电路操作培训；

37、办公室应急照明电路操作培训；

38、航空灯应急照明电路操作培训；

39、各照明系统电脑遥控开关操作培训；

40、DDC控制器强制控制各照明系统的开关操作训练；

41、线路故障判断及处理培训；

42、对操作错误的判断和纠正的实践培训。
