BAS控制系统设计说明

1.设计依据：《民用建筑电气设计规范》（JGJ 16-2008）、《智能建筑设计规范》（GB 50314-2015）、《建筑设备监控系统工程技术》 《规范》（JGJ/T 334-2014）.

2.楼宇设备监控系统BAS由传感器、执行器、控制器、人机界面等组成，按要求对空调通风系统进行监控，包括监控、安全防护、行程控制、自动启停和自动调节功能。集中监控的人机界面应具有管理功能，应根据运行管理的需要和被监控设备的物理分布情况进行设置。上海楼宇自动化公司

3.系统要有相应的服务和控制软件，包括实时数据库和DDC监控点在内的整个系统要预留足够的余量（不少于10%）。本系统采用TCP/IP通信协议，集成了对OPC、ODBC等国际标准的支持。BAS系统应提供与火灾自动报警系统、安全防护系统等智能弱电系统集成的通信接口，以及遵循火灾自动报警系统优先的原则。

4.现场控制器信号参数：数字输入DI：中间继电器常开无源触点；数字输出 DO：~24V 继电器线圈或常开无源触点；模拟数字输入AI：标准0～10V、0/4～20mA或电阻式信号输入；模拟输出AO：标准0～10V或0/4～20mA信号输出楼宇自动化厂家。

5.电缆选择及敷设：管理层中央工作站与DDC控制器之间采用4对6类及以上无卤低烟屏蔽通信电缆WDZB-4-STP6，交叉-截面1.0mm2；DDC和现场控制设备直接使用1.0～1.5mm2的控制线，其中模拟信号线采用无卤低烟屏蔽线WDZB-RYSP系列，数字信号线采用无卤低烟型非屏蔽电线WDZB-RYS系列。该系统的电缆安装在独立的线槽和管道中。所有线槽和线槽必须热浸镀锌。电缆总截面不超过保护管槽截面的40%。不同电压等级的电缆应在同一线槽内单独敷设或用金属隔板隔开。楼宇自动化公司

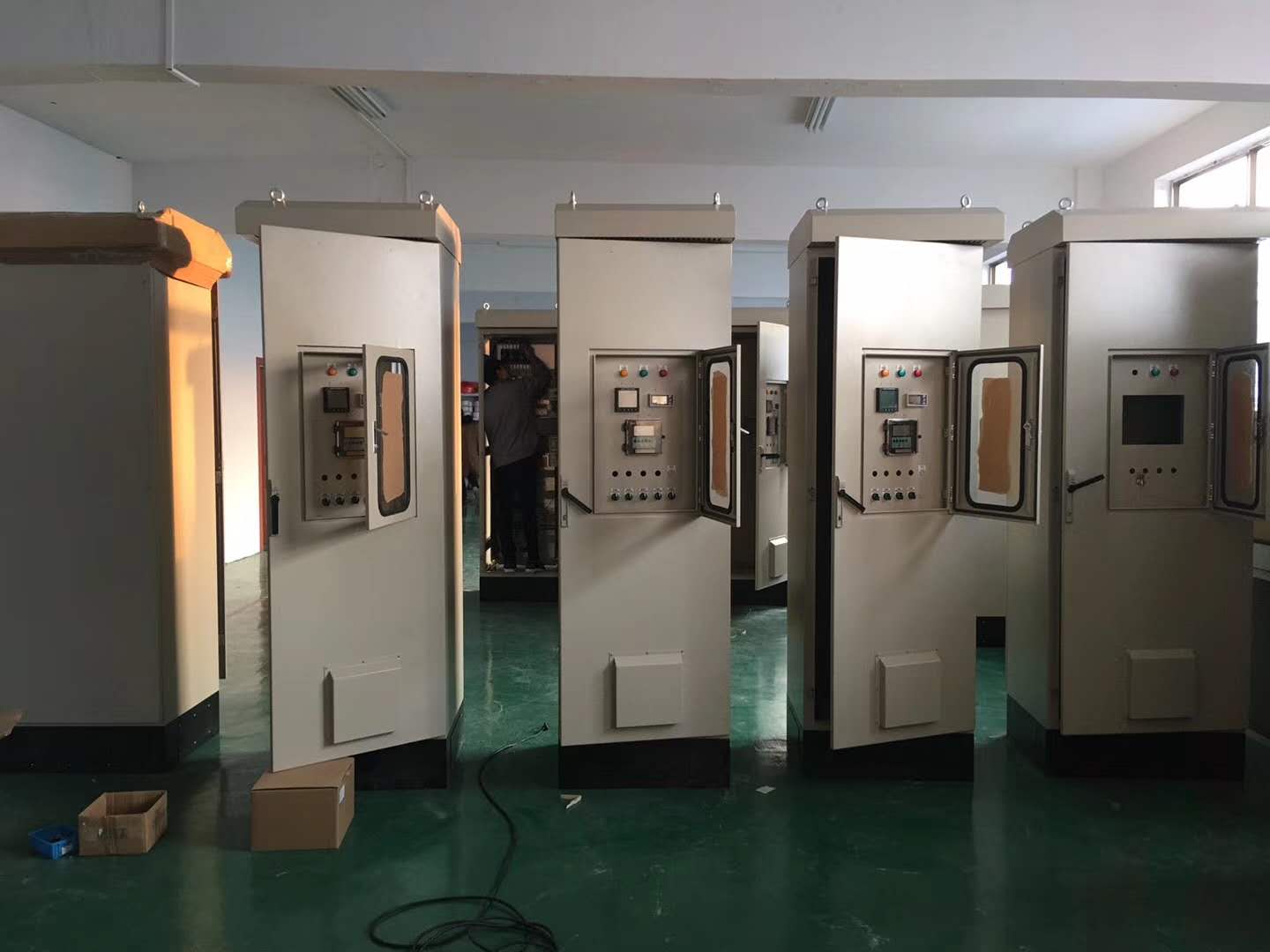

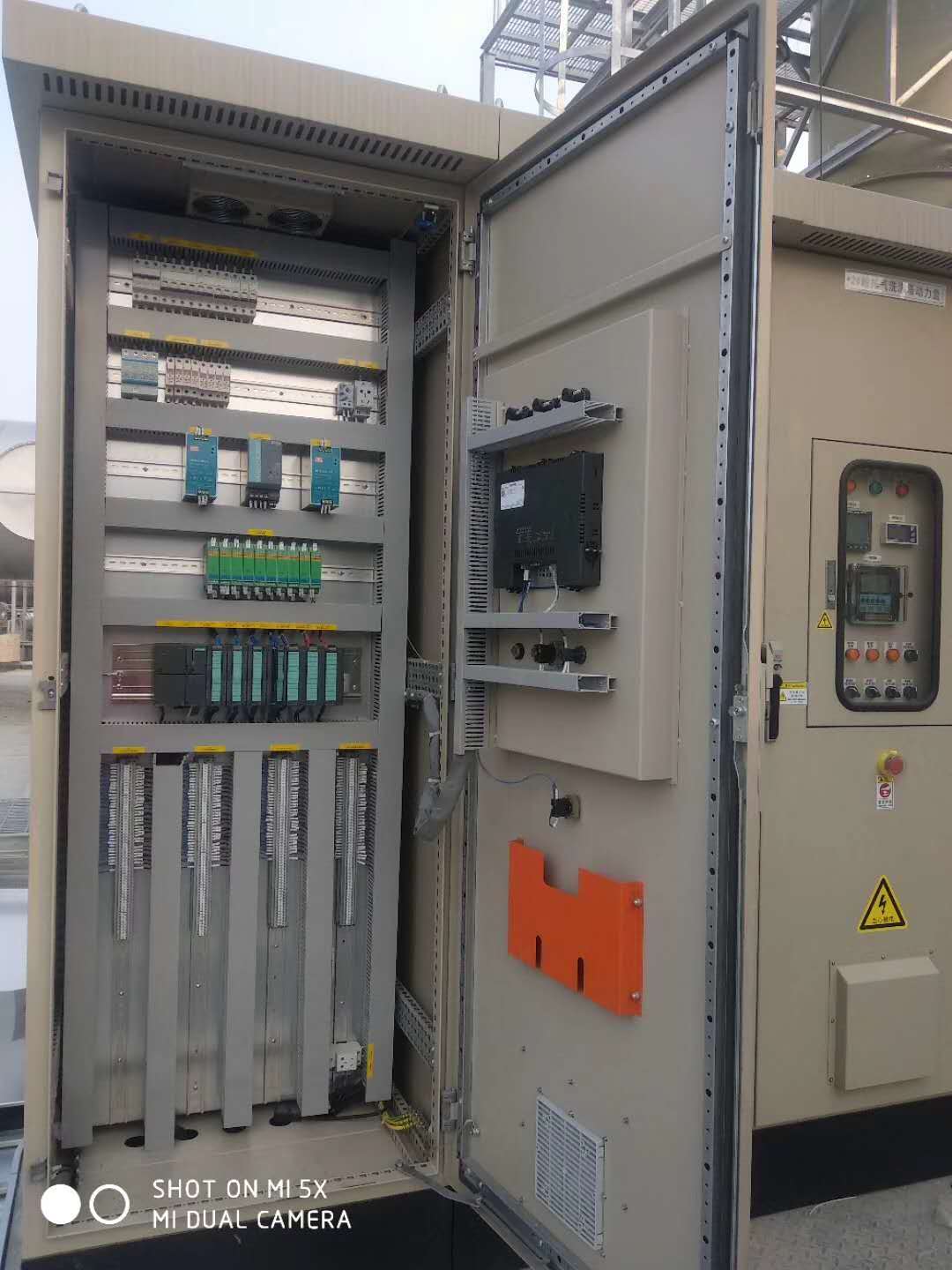

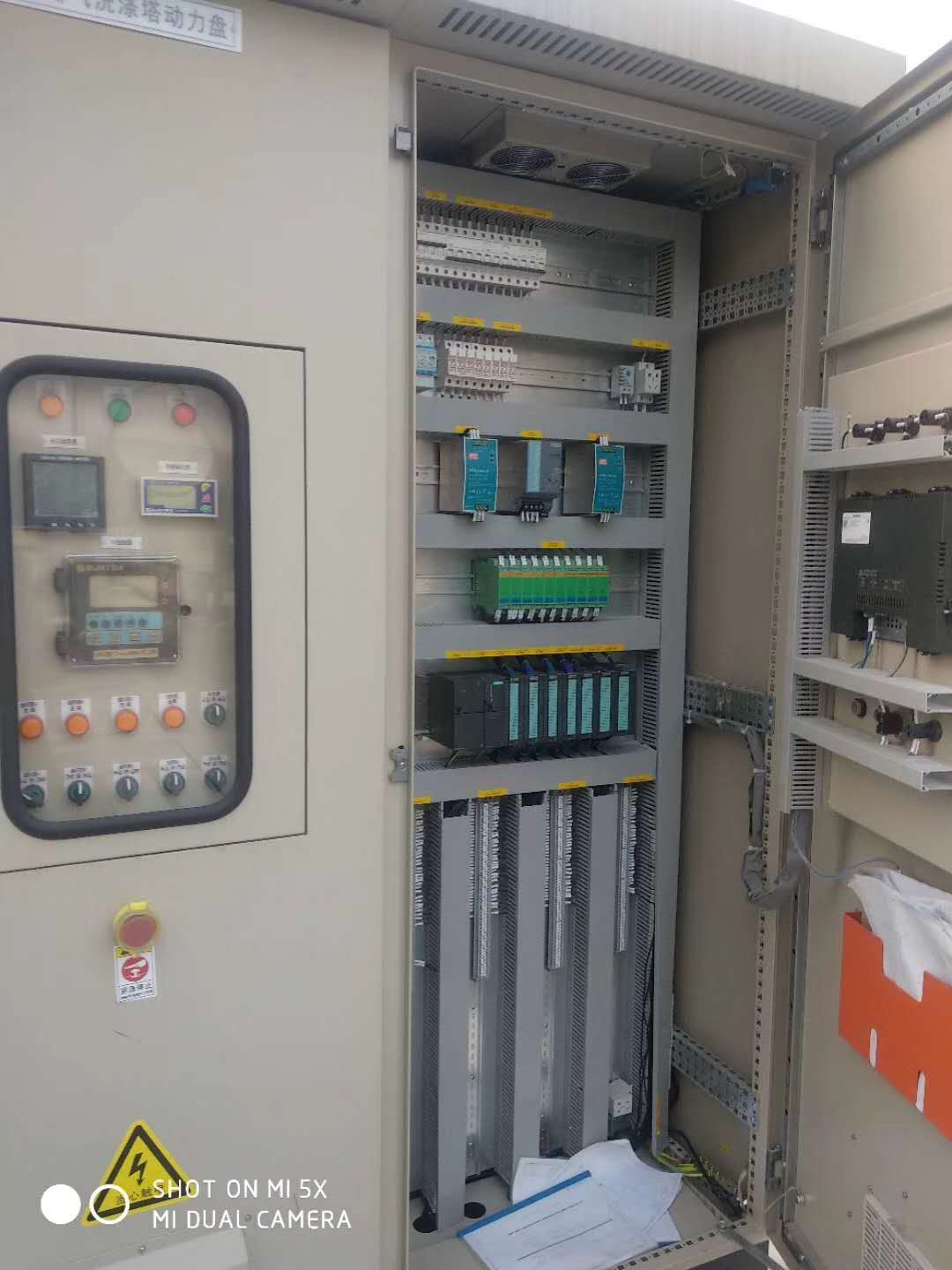

6.设备选型及安装：本系统设备应满足使用环境中的电磁兼容要求；前端设备（中央工作站）位于监控室；DDC控制器安装在被监控设备集中处或楼宇设备控制柜内；传感器、执行器、调节阀、变频器等现场仪表的选择（考虑精度、量程、灵敏度、采样方式、响应时间、反馈类型、调节范围、接口、安装环境等）、安装位置和方法遵守相关规范，协调楼宇自控厂家的电气、给排水、空调设备。

(1)电暖器宜采用开关式楼宇自控方案

通过数量输出进行控制。空调系统电加热应与鼓风机联锁，并设有无风断电、超温断电保护装置和报警装置。使用电动加湿器时楼宇自控系统 规范楼宇自控系统 规范，应设置无水断电保护装置和报警装置。

（2)空调通风设备和给排水设备的控制原理请参考相关控制要求。

7.系统供电：控制中心由变配电室引出的回路供电，双电源两端自动切断。控制主机配备不间断电源装置UPS，供电时间不小于30min，容量不小于1.3倍耗电量。控制器DDC和执行器现场通电；控制器和现场控制设备应由不同的回路供电。楼宇自动化系统供应商楼宇自动化工程。

8.接地：BAS采用普通接地方式。中控室设备、现场控制器、屏蔽电缆的屏蔽层、金属管道和金属线槽应良好接地。当信号线从室外引入时，应安装信号浪涌保护器SPD。SPD参数：D1级SPD，Un=6V，Up≤100V，In=1.5kA，波形10/350μS。楼宇自动化厂家产品

9.其他：电动风水阀及其执行器、各种传感器等需与暖通空调、给排水协调后再订购。施工时参照国标图集-1《空调系统控制》、-2《建筑设备监控系统设计与安装》、《智能建筑弱电工程设计与施工》，设计应由有资质的人员细化。承包商，并进行施工和调试。
