BA系统施工前，必须有几张图纸：风系统图、水系统图、电气图。

下面我将根据实际施工来解释如何阅读图纸的核心内容。

风：空调，包括空调风系统图和水系统图，这两张图你一定看透了。它包括风扇的数量和类型，以及水系统中各种阀门和传感器的安装。

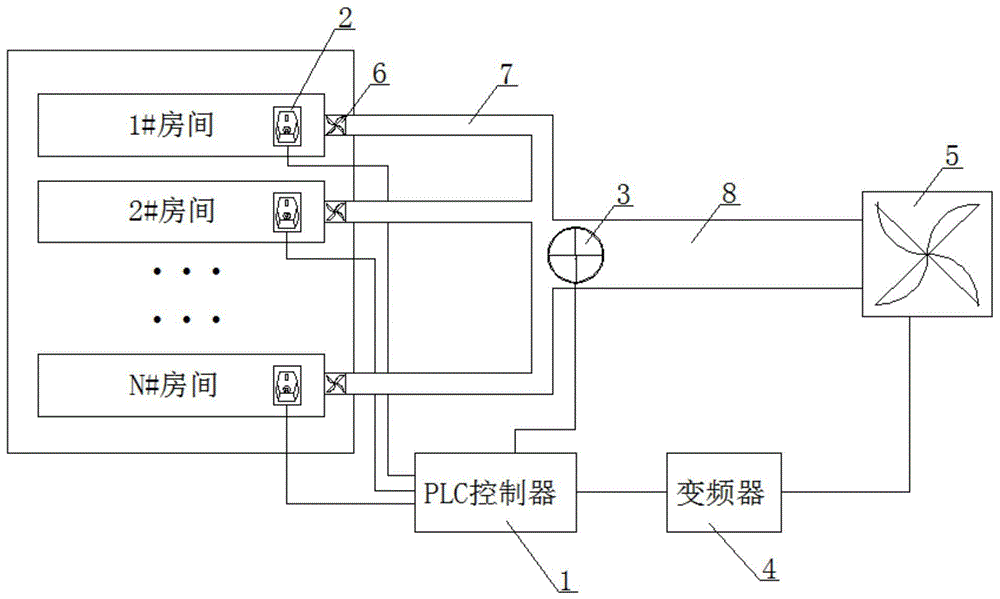

简单来说，送风系统主要包括风机、送风风机、排风机、风柜、新风风机、空调风机柜、盘管机组。

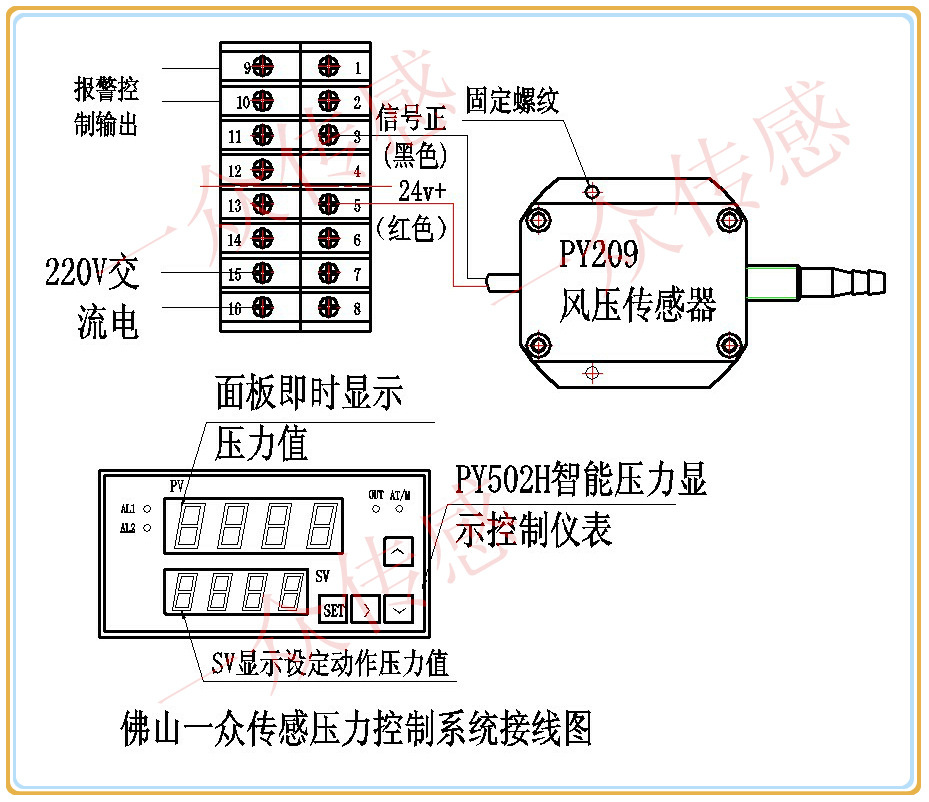

安装在风机上的传感器主要有差压开关、温度传感器，差压开关是开关信号，可以通过RVV线辐射，温度传感器是模拟信号，所以使用RVVP线。把它摆出来。

在水系统的进水管和回水管中，需要区分冷冻水管和冷却水管，但通常现场很容易区分。

水管的直径取决于净水管的尺寸。DN400-DN100较为常见。了解管道的具体直径，方便定制设备。安装在水管上的传感器、水流开关、流量计、压力传感器、温度传感器。

电：电，冷电，包括低压电器配电图，这个图一定要搞清楚，每个通道的控制回路，控制方面，要与公共照明或插座区分开来。二次电路图要摸好，因为要设计控制问题，要分清是有源信号控制还是无源信号控制。

水：给排水比较简单，系统图就够了。可以看到集水坑的位置，给水管的位置和大小。

消防：消防，一般在国内的消防系统中楼宇自控传感器，风、水、电系统和弱电系统是接口分离的（消防和弱电往往是两家公司做的）。所以防火问题基本不用考虑，但施工一定要协调好，因为平时可能会排风扇，但灭火时要排烟，所以需要两套控制思路，即；通常由BA控制，但在消防时必须切断BA信号，由火单独控制。

一般来说，电气二次电路图必须有清晰的控制思路。所有的BA控制都离不开电气二次回路，所以现场经验是，如果和电气老板关系好，你的生意会很好。做的很好楼宇自控传感器，不然电麻烦你，二次电路麻烦你，空调麻烦你，不配合调试，你的系统就彻底失败了。
