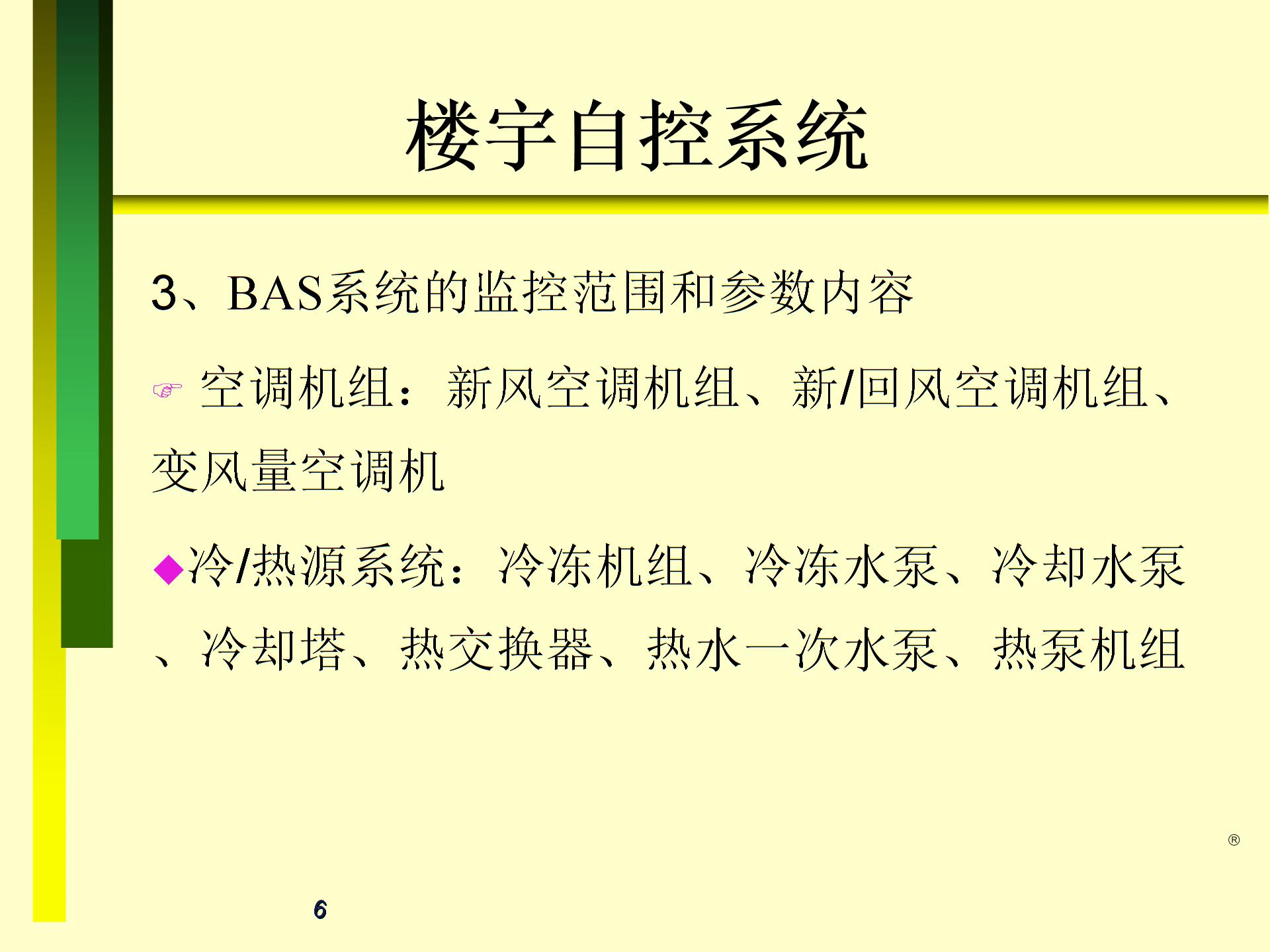

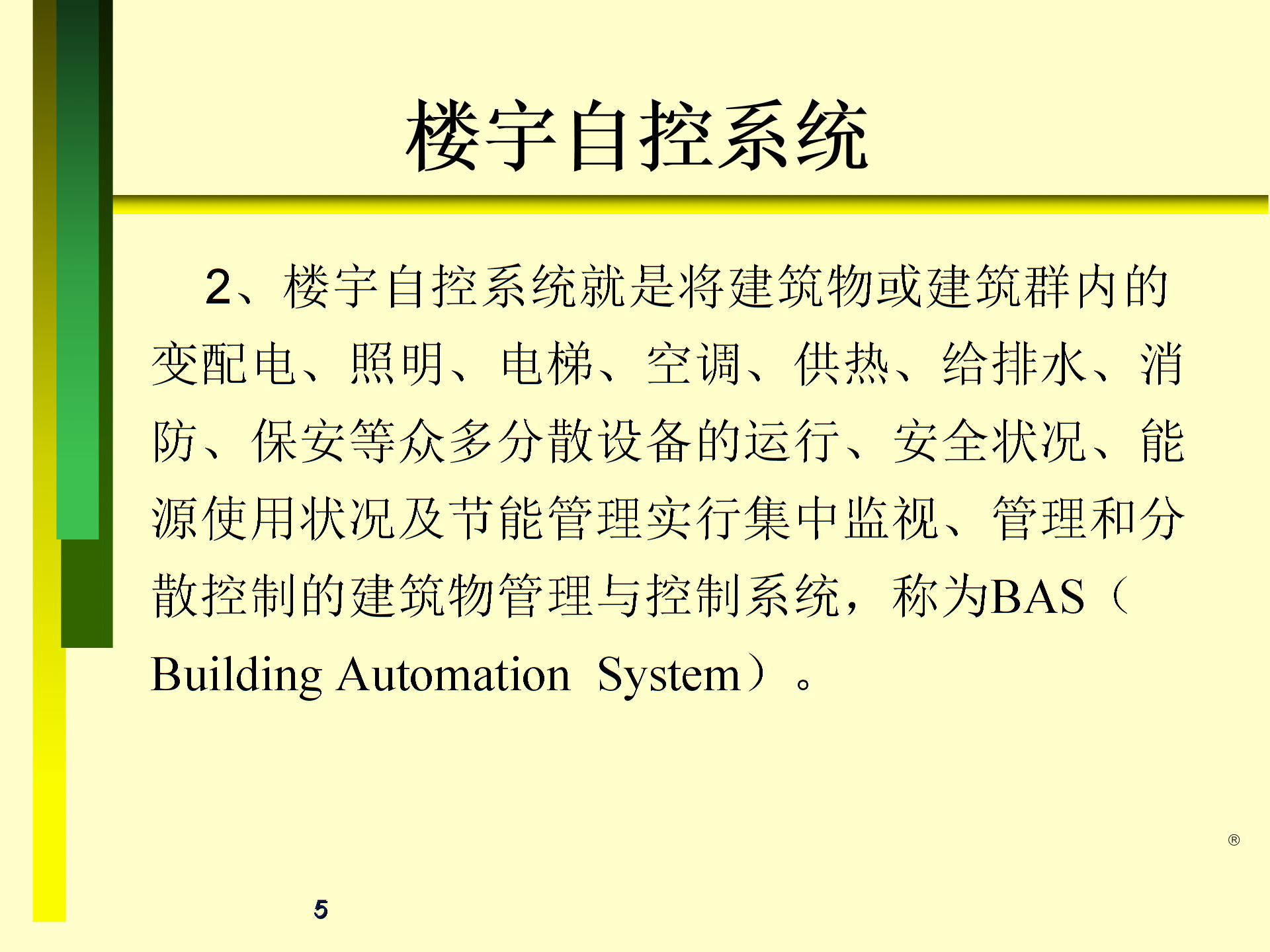

建筑物。便于楼宇管理者操作设备，监控设备运行情况，提高整体管理水平。良好的楼宇自控系统管理将延长楼宇设备的使用寿命延长设备更换周期，节省楼宇设备成本空调系统为楼宇提供舒适的环境，是楼宇设备中的重要子系统巴斯。它为建筑物中的机械和电气设备提供最佳控制，例如冷却塔、冷水机、空气处理器、空气控制设备等。楼宇自动化系统。基本控制功能包括设备控制、循环控制、最佳启停控制、数学函数、逻辑函数、趋势操作记录、诚实谈话记录、离职面谈记录、安全生产怎么写、月会记录、幼儿园伙食委员会会议记录、安全例会记录、报警管理等。 b 给排水系统主要为饮用水的供应和污水的排放。楼宇自控系统、楼宇自控系统、c变配电系统通过BAS管理中心提供对楼宇高低压配电室及所有变配电设备的监控。

配备显示终端、键盘、打印机和不间断电源。三部分楼宇自动化系统传感器和执行器。传感器是指安装在各个监测点的各种传感器和各种敏感元件、变送器触点和限位开关，用于检测现场设备。温度、湿度、压差、液位等参数，并向调节控制器、变电站数据中心等发送信号，如铂电阻温度检测仪、复合式湿度检测仪、风道静压变送器、差压变送器是指安装在各监测点接受变电站调节控制器输出指令信号，对现场运行设备进行调节控制的机构，如电动阀电磁阀控制阀等，包括电动阀上的电机和调节机构电动阀的阀门等执行机构。楼宇自动化系统的变电站控制器是基于微处理器的可编程直接数字控制器DDC。它接收传感器输出的信号，进行数字运算、逻辑分析、判断和处理。处理后自动输出控制信号。控制器是整个控制系统的核心。采用直接数字控制器DDC，具有四个输入输出接口。直接与现场传感器执行调节机构连接，测量各种物理量，实现对受控系统的调节控制，方便灵活。在自动控制系统中冷水机组 楼宇自控，AI-模拟量输入接口可作为米数与毫米数的对照表或4-20mA直流信号AO-模拟量输出接口用于操作控制阀执行器，如电动阀三单向阀风门执行器等直流信号楼宇自控系统DI-数字量不需要外接电源输出0-10V输入接口为接触式液位开关的限位开关的关闭和打开。一般用于检测设备状态、报警、接点脉冲计数等。DO-数字输出接口用于控制风机、水泵等的运行。也可作为输出信号和动作增量的数据传输线楼宇自控系统是连接系统各部分的纽带。各监测点至变电站控制器的线路通过总线式或环网结构逐点连接径向数据中心与各变电站。变电站通过双芯线直接与母线环接，实现变电站与中心站的通信。楼宇自控系统、打印机、计算机通讯接口、变电站、变电站、变电站、国标篮球课程标准儿科分级护理标准分级护理细化标准党员活动室建设尘肺病标准表协会-1995标准是由楼宇管理系统用户系统集成商联合体提出的正式的非专有开放协议通信标准楼宇自控系统详细描述了系统的工作原理。它定义了系统各个部分共享的所有数据。

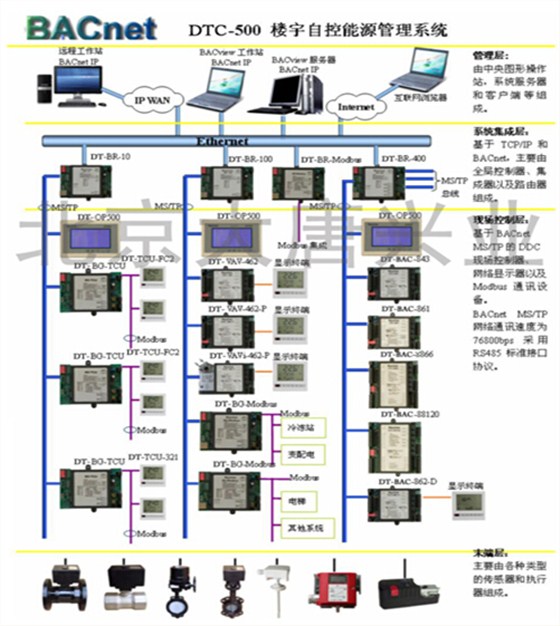

规则是如何实现数据共享、使用什么通信媒介、可用什么功能、如何解释信息等。总之，它为各个系统之间的信息交换建立了一个基本规则。开放系统互连 (OSI) 参考模型定义了所有七层服务。它适用于任何一种传输介质、楼宇自动化系统，是一个全面的规范。它允许多种实现并提供一组强大的服务功能。该协议无法在小型终端控制设备中实现，以获得最大的性价比。它是针对设备优化的强大协议。它可以做任何事情，从传感器调节器到区域控制器。它配备了一个紧凑的协议机架，既简单又便宜。设备合适，但其通信速率较低，只能应用于工作楼层的楼宇自动化系统。因此，它用于工作场所连接控制器、传感器和调节器等设备。LAN级的控制采用各系统之间的连接。这两个协议相辅相成。构建完整的建筑结构以获得最佳性能和成本的楼宇自动化系统 七 BAS 系统设计 BAS 系统设计具有很大的灵活性，应根据建筑物的整体功能要求和物业管理方法。控制级别因建筑物而异。受控系统的地域要求和各种特点 选用技术先进、成熟可靠、确定要监控的设备类型分布和标准的楼宇自控系统确定各子系统的功能和技术要求确定BAS中子系统与楼宇其他部分的接口。楼宇自控系统根据各专业的控制要求和控制内容，确定并绘制设备监控系统示意图。统计并制表监测系统监测点的数量分布监测点的数量和分布确定子站的监测区域子站的位置是统计子站的数量、类型和分布- 整个建筑所需的车站。楼宇自动化系统选择现场设备的传感器和执行器。实施路由BAS设计方法的选择流程图设计任务开始了解业主需求和未来物业管理方法了解机电专业的控制要求与机电专业确定控制范围和内容与机电专业讨论控制方案研究建筑物功能 确定控制范围和内容 与机电专业BAS设计师讨论控制方案

方法流程图 确定BAS控制等级及方法 根据系统集成要求确定BAS网络结构 网络图配合电气专业完成配电设备二次回路的设计，仪表量程的计算冷水机组 楼宇自控，调节阀的选择，计算确定BAS现场设备的尺寸和安装方法。在表格中写出设计和施工的要点，说明BAS设计方法流程图 系统管理方法易于安装、调试、维护，经济。一般按照机电系统的平面布局来划分。比如可以布置在控制参数比较集中的地方，如制冷站空调机房、换热站、新风机房等。壁挂式和明装式楼宇自控系统每个DDC的输入输出接口的数量和类型应与被控设备的要求相适应，并预留10-15的余量。楼宇自控系统4BAS中控室要求BAS中控室的位置尽量靠近控制负荷中心，注意远离配电室等电磁干扰源，注意防潮防震BAS中央控制室可与消防中心安防监控中心组合成楼宇控制中心。此时，位置应符合消防中心的要求。楼宇自控系统BAS中控室室内设备布置应满足以下要求： a) 操作距离应大于控制台前3m；操作台离墙布置时，操作台后方应留出1m以上的维护距离，并注意避免阳光直射；b) 控制台水平布置时，总长大于7m 两端应预留足够的安装和观察区。c 当BAS系统设置不间断电源并采用集中供电方式时，应考虑供电设备的面积和位置。楼宇自控系统BAS中央控制室的其他要求 a．控制室应使用防静电活动地板。湾。当控制室长度大于7m时，应安装两扇外门。出口门的宽度不应小于1mc。请参考相关的机房设计标准 楼宇自控系统 5. BAS 系统的电源要求 a 应由变电站和配电站引出的专用电路供电给中央控制室供电。供电电路应由安全电源供电 b．内部电气设备的总和，并考虑到预期的扩展能力 UPS 供电时间不少于 20 分钟。楼宇自控系统cDDC的供电应采用中央控制室集中供电的方式，向各个DDC辐射供电。如果采用就地供电方式，可以就近为楼宇自控系统供电。建筑物整体接地方式要求整体接地电阻不大于1 如果BAS系统有单独的接地极，应采用单点接地方式。BAS系统设计 应采用单点接地方式。BAS系统设计 应采用单点接地方式。BAS系统设计

仪表量程选择中使用的控制阀的计算方法见相关自动控制设计手册。现场仪表的安装方法见相关自动化仪表的标准安装图和设备制造商的安装操作手册。DDC系统的定义和组成是BAS的技术形式。DDC是英文的缩写。译为直接数字控制楼宇自动化系统。空调DDC系统采用计算机控制技术，通过输入装置将空调系统中的各种信号、温度、压力、流量状态等输入计算机。相应的程序运算处理通过输出装置输出处理后的信号，进而控制相应的执行机构。输出和输入可由计算机或执行器直接接受。楼宇自动化系统的模拟信号对应一定量。电压或电流值与传感器输出信号的特性有关。空调自动控制系统中常见的模拟输入信号。模拟输出信号，如温度、湿度、压力、流量和压差。需要控制的电动空气阀和电动水阀。楼宇自控系统数字量输入信号 包括风机、水泵、冷却塔、风机电机运行状态、过滤器堵塞状态、报警、差压开关、液位开关、开关量信号、防冻保护等数字量输出信号，包括电磁阀的控制，二位电动水阀的控制，水泵、风机、冷却塔等设备的控制。停止控制 楼宇自控系统 空调DDC监控系统的三大主要功能 空调DDC系统可以实现楼宇空调系统的各种控制功能，并具有各种管理功能。控制空调系统中的空气系统和水系统，自动控制冷热设备的运行状态和运行参数，使整个空调系统达到最佳节能状态。设备运行监控 3、在规定时间对冷水机、水泵、风机等空调设备进行启停控制，达到节能目的。楼宇自控系统 4、自动累计空调设备运行时间。5、根据空调设备的运行时间自动切换工作，保持设备处于良好的工作状态。6、对空调系统的能耗进行计量和计费。7、自动生成、打印、查询各种物业管理文本。系统的组成 1 时钟用于各种输入和输出数据的各种运行次数的调节和控制 2 程序存储器，用于存储各种应用程序，即用户编写的控制程序来控制各种空调系统 3 工作存储器用于读取和写随机存取和临时数据存取 楼宇自控系统 4 多输入输出控制器 多输入控制器可以将输入信号送到AD转换器，将模拟量转换成数字量。执行器 5DDC 控制 用户编写的用于控制各种空调系统的控制程序 3 读写随机存取和临时数据存取的工作存储器 楼宇自动化系统 4 多输入输出控制器量转化为数字量。执行器 5DDC 控制 用户编写的用于控制各种空调系统的控制程序 3 读写随机存取和临时数据存取的工作存储器 楼宇自动化系统 4 多输入输出控制器量转化为数字量。执行器 5DDC 控制

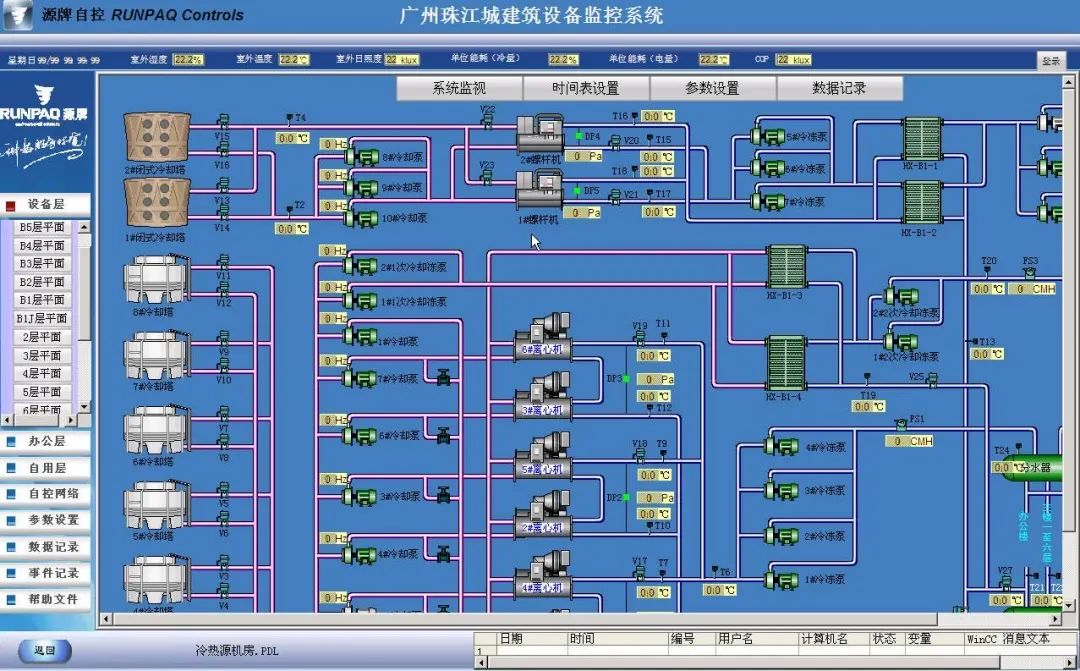

控制系统的相关软件包括操作软件和应用软件、楼宇自动化系统时钟、微处理器、程序存储器、传感器和发射器、多输入控制器、DA转换器、AD转换器、通信接口、多输出控制器、发射器和执行器。记忆图2楼宇自控系统五空调DDC控制实例空调DDC控制包括空调空调系统控制和空调水系统控制空调的主要设备之一，其控制的好坏直接影响到空调的工作质量整个空调系统。新风机组一般由新风段、过滤段、盘管段、复合盘管段、二管四管段作为表面冷却器和加热器加湿段。以及相应的维修工段，有的还配备了能量回收装置。控制指令如图所示。楼宇自控系统 1、控制新风机组的启停。2、新风机组启动后，新风阀联锁打开。根据冬季湿度H控制加湿器电磁MD2的开关。当温度T1低至防冻报警温度时，风机电源自动切断，新风阀VD全开。楼宇自控系统 5、过滤器内积尘达到一定程度后，差压开关发出淤积报警信号。6. 机器停机时，新风阀VD联锁关闭电动阀MD1，关闭电磁阀MD27。监测鼓风机运行状态空调水系统本系统为一级泵变流量系统。空调末端装置接管为两管冷水机组和冷水泵。冷却水泵以一对一的方式运行。机组与冷却塔工况切换运行 楼宇自控系统 1 系统启动时序 冷却塔风机启动，开启冷却塔水阀 MD1 延时 30s 后启动冷却水泵，打开冷水阀 MD2 延时 30s 后启动冷水泵 启动冷水机系统停机模式 逆序 2 根据水流开关的 FS 信号启动冷水机 3 用制冷量的乘积计算冷负荷冷水流量F1与供回水温度T1T2之差控制冷水机台数，本机只开一台时进行变频控制。楼宇自控系统 4 根据 P1 和 P2 系统供回水压力的差值调节电动阀 MD 的开度。根据空调末端设备的负荷调整旁通流量，使冷水机保持恒流运行。5. 包括冷水机冷却水泵在内的所有设备 应连接冷水机随机控制柜，并将信号传送至主控室 6. 冷媒泄漏报警并与系统单元和事故排气联动机房设备。楼宇自控系统 7 监控冷水机、冷水泵、冷却水泵、冷却塔的运行状态，故障显示及报警记录运行时间 自动控制系统 楼宇自控系统 以上仅简单介绍空调DDC系统。在实际工程设计中，空调DDC控制设计是空调专业提出的技术要求。由电气自动控制专业实现。做好空调DDC控制工作需要各专业之间的密切配合和相互配合。学习
