3、通讯网络布局

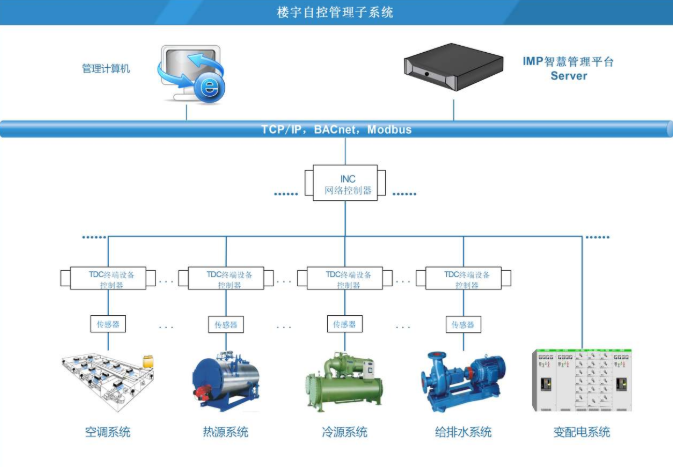

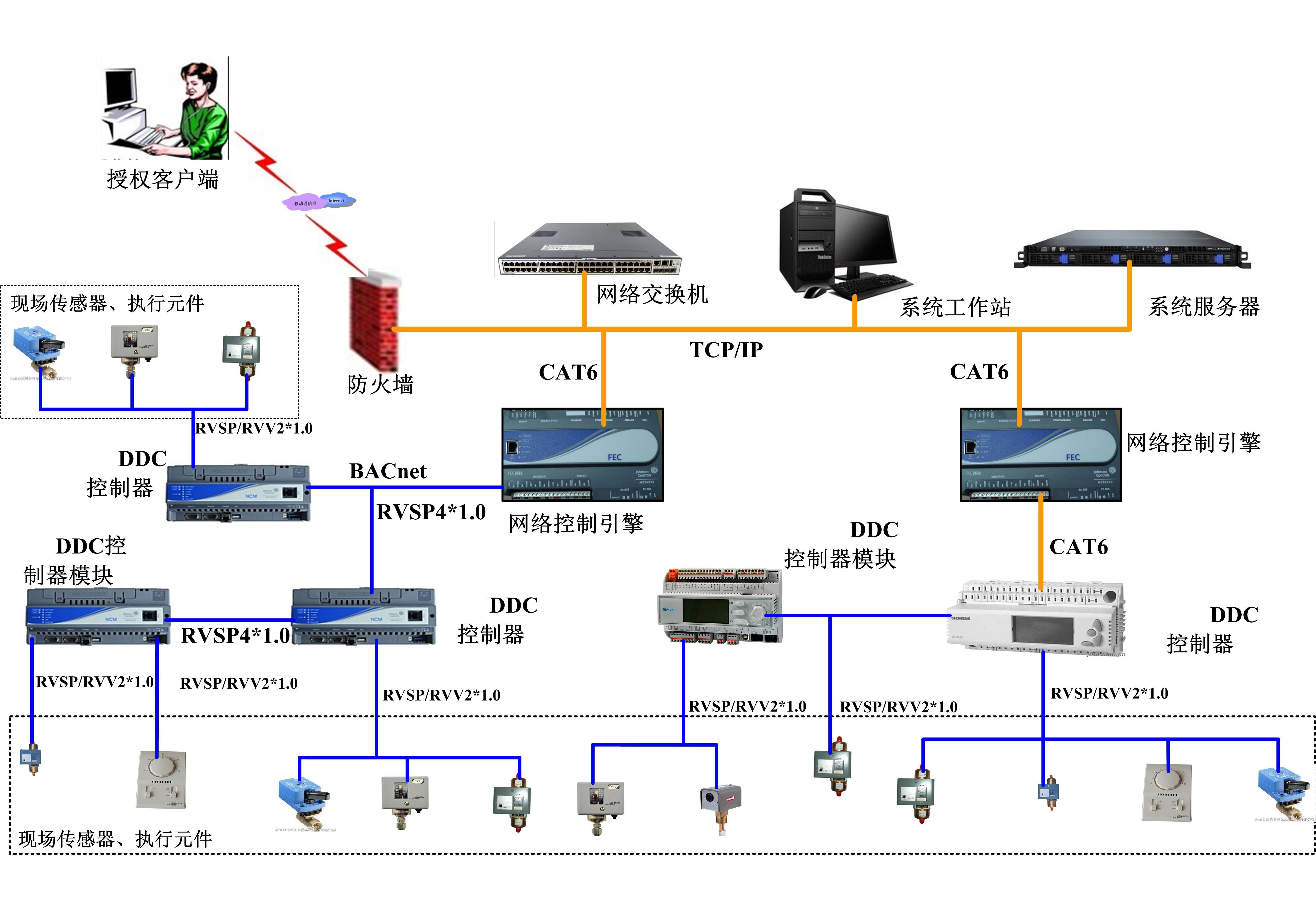

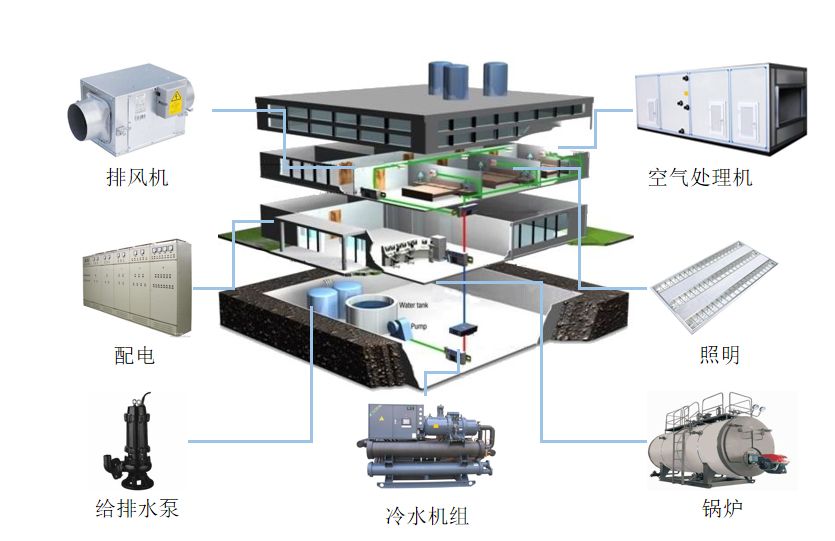

楼宇自控系统是分布式智能系统，是整个楼宇自控的核心。其网络结构分为三层：网络管理层、自动控制层和现场控制层。管理层为IP控制器，采用TCP/IP通信协议，自动控制层为数字控制器（DDC）楼宇自控系统功能，采用Lon Talk标准通信协议与数字控制器进行通信。现场控制层是各种传感器和执行器，与DDC相连，实现信号采集和实时控制。

4、控制中心布局

中央控制中心直接与大楼内部局域网相连，是系统远程监控、控制、数据处理和中央管理的中心。中央控制站一般包括微机、存储器、磁带机、接口设备显示终端、键盘、打印机和不间断电源。该软件包括多种操作软件。布置时，按相关要求安装。

5、现场控制站布置

现场控制站应根据机电设备的平面布局布置，可分为两类，一类包含CPU单元，一类不包含CPU单元。包含CPU单元的控制站可根据其所服务的受控系统的要求配置各种必要的功能模块，具有独立的控制程序和基本的数学模型和算法，可以独立运行，包括完成对被控系统的过程控制。受控系统。的所有元素。不带CPU单元的控制站可以完成数模转换、数据采集、输出控制、系统故障报告等功能。需要与中央管理机保持信号传输，

如何选择楼宇自动化系统

现在在楼宇自控系统设计中，比较流行的控制系统是分布式控制系统（DCS-）和现场总线控制系统（FCS-）。

DCS系统的结构从功能上可以分为管理层和现场控制层。两层通过局域网相连，形成一个有机的整体。局域网的拓扑结构是总线型或环型。使用的媒体访问控制方式主要是主从。模式、CSMA/CD 模式、令牌模式和时间片划分模式。但是，DCS的控制层并没有完全分散，控制仍然依赖于现场控制站。FCS系统的结构是将分布式控制系统的控制站功能分散到现场智能仪表中，从而形成虚拟控制站，实现彻底的分散控制。

目前，在我国楼宇自控系统设计中，绝大多数仍采用集散控制系统。这是因为我国有很多厂家可以提供这种产品，而且都是商业化的定型产品。在国外，现场总线控制系统得到了广泛的应用，因为它比DOS系统有一个明显的优势楼宇自控系统功能，即减少了现场控制站的环节，从而大大提高了系统的可靠性。因此，FCS系统取代DOS系统是必然趋势。当然，目前我国使用FCS系统还有一个难点，就是能够提供符合要求的现场智能仪表的厂家很少，需要厂家进一步开发。
