* 楼宇自动化系统时钟微处理器程序存储器传感器和发射器多输入控制器 D/A 转换器 A/D 转换器通信接口多输出控制器发射器和执行器工作存储器图 2 * 楼宇自动化控制系统 五）空调 DDC 控制示例 Air空调DDC控制包括空调空调系统控制和空调水系统控制。将解释以下示例。* 楼宇自控系统5.1空调系统：（以新风机组的控制为例）新风机组是空气-水系统空调形式的主要设备之一，其控制状态直接影响整个空调系统新风机组一般由新风段组成，过滤段、盘管段（复合盘管对应两根管子，四根管子分别是表冷器和加热器）、加湿段、鼓风机段和相应的维护段。它还配备了能量回收装置，控制说明如图所示。* 楼宇自控系统1）控制新风机组的启停。2）新风机组风机启动后，新风阀联锁打开。3）根据温度T1控制冷热盘管电动阀MD1的开关。冬夏工作切换后，根据冬季湿度H控制加湿器电磁MD2的开启和关闭。4） 当温度 T1 低于防冻液报警温度时，风扇的电源将自动切断。联锁关闭新风阀VD，全开电动水阀MD1，并发出报警信号。* 当楼宇自控系统5）过滤器内积尘达到一定程度时，差压开关会发出结垢报警信号。6）停机时，新风阀VD联锁关闭，电动阀MD1全关，电磁阀MD2关闭。达到一定程度时，差压开关会发出结垢报警信号。6）停机时，新风阀VD联锁关闭，电动阀MD1全关，电磁阀MD2关闭。达到一定程度时，差压开关会发出结垢报警信号。6）停机时，新风阀VD联锁关闭，电动阀MD1全关，电磁阀MD2关闭。

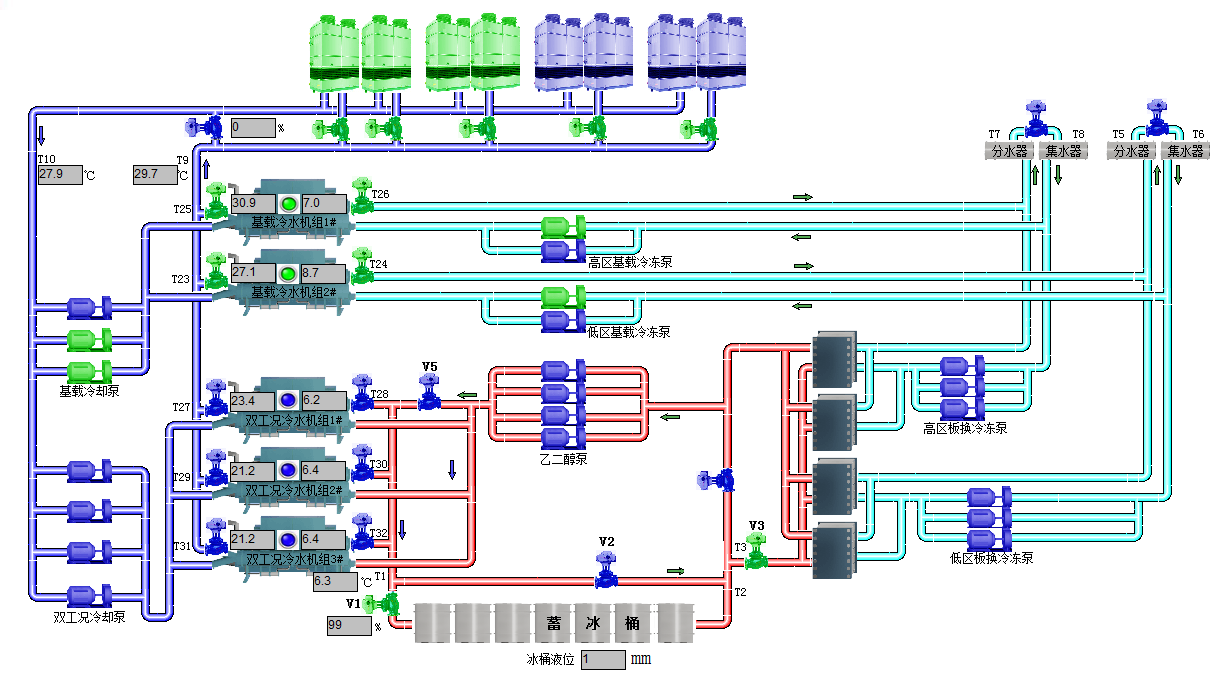

7）监控风机运行状态。* 楼宇自控系统 * 楼宇自控系统 5.2 空调水系统 本系统为一级泵变流量系统，空调末端装置用两根管道连接，冷水机和冷水泵、冷却水泵和冷却塔是一对一的操作。冷水泵和冷却水泵三组，一机两用，可根据冷水机组和冷却塔的工况进行切换。* 楼宇自控系统1） 系统启动顺序：启动冷却塔风机，打开冷却塔水阀MD1，启动冷却水泵，延时30s后打开冷水阀MD2，启动冷水泵，并在延迟 30 秒后启动冷水机。系统关闭方法采用相反的顺序。2）根据水流开关FS信号，启动冷水机。3）用冷水流量F1与供回水温差T1、T2的乘积计算冷负荷，控制冷水机台数。控制。* 楼宇自控系统4）根据P1、P2（系统供回水压差）的差值调节电动阀MD的开度。根据空调末端设备的负载情况，调整旁通流量，使冷水机以恒定流量运行。5）所有设备，包括冷水机、冷却水泵、冷水泵、电动阀等，开关，并连接到冷水机随机控制柜，并将信号传送到主控室。6）冷媒泄漏报警，与系统单元、机房事故排风设备联动。* 楼宇自控系统7）监控冷水机、冷水泵、冷却水泵、冷却塔的运行状态、故障显示和报警，并记录运行时间。
8）监控电动调节阀MD。切换 MD1 和 MD2 的状态。9）监控和记录所有温度、压力、流量等参数，可以打印成表格。*楼宇自控系统*楼宇自控系统以上仅对空调DDC系统进行了简要介绍。在实际工程设计中，空调DDC控制设计是空调专业提出的技术要求，由电气、自控专业实现。做好空调DDC控制工作需要各专业之间的密切合作和相互理解。* 因此在工作层使用楼宇自动化系统连接控制器、传感器和调节器等设备；LAN级别的控制用于连接各种系统；两种协议相辅相成，建立完整的建筑结构，并获得最佳的性能和成本效果。* 楼宇自控系统七、BAS系统的设计 BAS系统的设计具有很大的灵活性，应根据楼宇的整体功能要求和物业管理方式的控制水平，根据不同区域的要求在建筑和控制系统的特点，选择技术先进、成熟可靠、经济合理的控制系统方案和设备，避免投资的盲目性。* 楼宇自控系统1、楼宇自控系统设计依据JGJ/T16-92"
BAS中控室可与消防控制中心、安防监控中心组合成楼宇控制中心。此时，位置应符合消防控制中心的要求。* 楼宇自控系统BAS中控室室内设备布置应符合以下要求：留出3m以上的操作距离。控制台远离墙壁布置时，应在控制台后方留出1m以上的维护距离，并注意避免阳光直射。湾。当控制台总长度超过7m时，两端应有足够的空间。安装观察区 c．BAS系统配备独立不间断电源，采用集中供电方式时，应考虑供电设备的面积和位置。d。应适当考虑人员值班、维修和休息所需的面积。系统BAS中控室的其他要求： a．控制室应使用防静电活动地板 b．控制室长度大于7m时，应有两个外门出口，门宽不小于1mc，控制室土建装修要求参考相关机房设计标准* 楼宇自动化系统5、BAS 系统的电源要求 电源应从变电站和配电站引出的专用电路向中央控制室供电，供电电路应由安全电源供电；湾。中央操作站 电源应配备不间断电源（UPS）装置，其容量应包括系统中用电设备和预期扩容容量之和，且UPS供电时间不应超过少于20分钟；控制室集中供电，以辐射方式为每个DDC供电。如果使用本地电源，可以由就近的安防电源供电；整体接地电阻不应大于1Ω。如果 BAS 系统有单独的接地电极，则应在一点接地。接地电阻不大于4Ω，与建筑物防雷接地系统的接地极的距离不应小于20m *楼宇自控系统BAS 系统设计中使用的仪表量程选择和控制阀计算方法见相关自动控制设计手册; 现场仪表的安装方法见相关自动化仪表标准安装图集和设备制造商的安装操作手册。
数字输入（DI）、数字输出（DO）、模拟输入（AI）和模拟输出（AO）根据它们的输出和输入是否可以直接被计算机或执行器接受。信号。* 楼宇自控系统的模拟信号对应一定量的电压或电流值，与传感器输出信号的特性有关。空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等；模拟量输出信号：被控制的电动风阀和电动水阀。*楼宇自控系统的数字输入信号包括：风机、水泵、冷却塔风机、电机运行状态、过滤器堵塞状态报警、差压开关、液位开关、开关信号、防冻保护等。数字输出（DO）、模拟输入（AI）和模拟输出（AO）根据它们的输出和输入是否可以直接被计算机或执行器接受。信号。* 楼宇自控系统的模拟信号对应一定量的电压或电流值，与传感器输出信号的特性有关。空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等；模拟量输出信号：控制电动风阀和电动水阀。*楼宇自控系统数字输入信号包括：风机、水泵、冷却塔风机、电机运行状态、过滤器堵塞状态报警、差压开关、液位开关、开关信号、防冻保护等。数字输出（DO）、模拟输入（AI）和模拟输出（AO）根据它们的输出和输入是否可以直接被计算机或执行器接受。信号。* 楼宇自控系统的模拟信号对应一定量的电压或电流值，与传感器输出信号的特性有关。空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等；模拟量输出信号：控制电动风阀和电动水阀。*楼宇自控系统数字输入信号包括：风机、水泵、冷却塔风机、电机运行状态、过滤器堵塞状态报警、差压开关、液位开关、开关信号、防冻保护等。模拟输入（AI）和模拟输出（AO）根据它们的输出和输入是否可以直接被计算机或执行器接受。信号。* 楼宇自控系统的模拟信号对应一定量的电压或电流值楼宇自控系统 规范，与传感器输出信号的特性有关。空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等；模拟量输出信号：控制电动风阀和电动水阀。*楼宇自控系统数字输入信号包括：风机、水泵、冷却塔风机、电机运行状态、过滤器堵塞状态报警、差压开关、液位开关、开关信号、防冻保护等。模拟输入（AI）和模拟输出（AO）根据它们的输出和输入是否可以直接被计算机或执行器接受。信号。* 楼宇自控系统的模拟信号对应一定量的电压或电流值，与传感器输出信号的特性有关。空调自控系统中常见的模拟量输入信号：温度、湿度、压力流量、压差等；模拟量输出信号：控制电动风阀和电动水阀。*楼宇自控系统数字输入信号包括：风机、水泵、冷却塔风机、电机运行状态、过滤器堵塞状态报警、差压开关、液位开关、开关信号、防冻保护等。
数字输出信号包括：电磁阀控制、二位电动水阀控制、水泵、风机、冷却塔等设备的启停控制。*楼宇自控系统（三)空调DDC监控系统的主要功能空调DDC系统可以实现楼宇空调系统的各种控制功能，同时还具有各种管理功能。*楼宇自控系统(1）能源控制和管理功能。即根据建筑物的实际冷热负荷，对空调系统中的空气系统和水系统进行控制，控制空调系统的运行状态和运行参数。冷却和加热设备自动控制，使整个空调系统达到最佳节能状态。(2）调节、控制和监测空调系统及其冷热源系统的相关参数楼宇自控系统 规范，监测空调设备的运行情况。(3）空调设备如冷水机、水泵、风机等在规定时间启动，停止控制，达到节能目的。 *楼宇自控系统（4）自动累计空调设备运行时间，及保养周期报警，以便更换或维修相关设备，延长设备使用寿命，提高设备运行质量。（5）根据空调设备的运行时间，自动切换工作和备用设备，使设备保持良好的工作状态。(6）空调系统能耗计量计费。(7）各种物业管理文本自动生成、打印、查询。*楼宇自控系统(四)Air-调理DDC系统组成1）时钟：用于调节各种输入输出数据、各种运行时间和控制。2）程序存储器：存储各种应用程序，即用户编写的控制程序来控制各种空调系统。物业管理文本的打印和查询。* 楼宇自控系统（四)空调DDC系统组成1）时钟：用于调节各种输入输出数据、各种运行时间和控制。2）程序存储器：存储各种应用程序，即用户编写的用于控制各种空调系统的控制程序。物业管理文本的打印和查询。* 楼宇自控系统（四)空调DDC系统组成1）时钟：用于调节各种输入输出数据、各种运行时间和控制。2）程序存储器：存储各种应用程序，即用户编写的用于控制各种空调系统的控制程序。
3）工作内存：用于读写、随机访问和临时访问数据。* 楼宇自控系统4）多路输入输出控制器：多路输入控制器可将输入信号送入A/D转换器，将模拟量转换为数字量，输入微处理器进行处理手术。运算结果输入到 D/A 转换器，然后通过输出控制器发送到变送器和执行器。5）DDC控制系统相关软件：包括操作软件和应用软件。* 楼宇自控系统一、智能楼宇概述二、楼宇自控发展历程三、楼宇自控系统四、楼宇自控子系统五、系统组成< @k49@ >通信协议七、系统设计八、空调DDC设计*楼宇自动化系统一、智能楼宇概述1.定义2.开发3.@ >结构*楼宇自控系统二、楼宇自动化的发展历程 楼宇自动化的发展历程是一个从监控到管理的发展过程。一个。几十年前 b, 80s c, 90s* 楼宇自控系统三、楼宇自控系统1、 对于现代楼宇，在没有安装BAS的情况下，使用这些设备时经常会出现以下问题： 控制问题、管理问题、维护问题、能耗问题* 实施集中监控的楼宇管控系统，

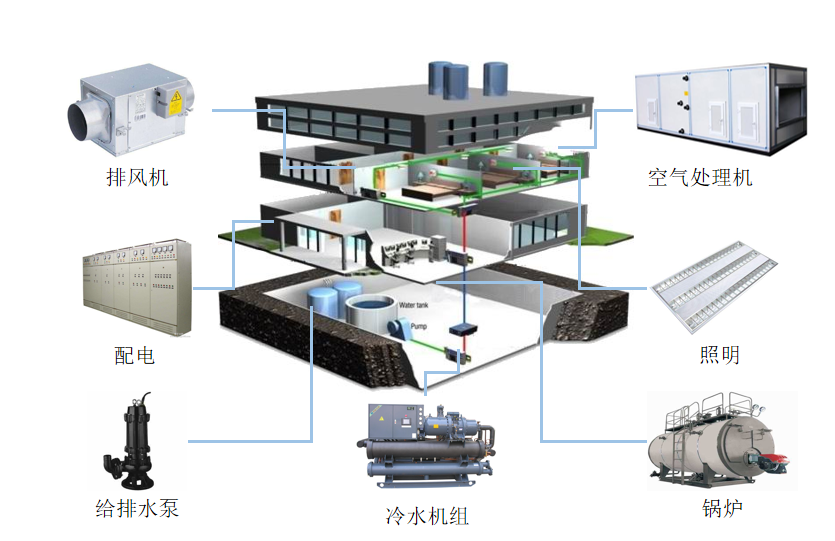

使楼宇管理人员可以操作设备，监控设备运行情况，提高整体管理水平*楼宇自控系统的良好管理将延长楼宇设备的使用寿命，延长设备更换周期，节省建筑物的设备费用，及时发出设备故障和各种报警信号，便于将损失降到最低，便于操作人员处理故障，节省资金。运营成本、节能* 楼宇自控系统四、BAS子系统 a、暖通空调系统为楼宇提供舒适的环境，是BAS中的重要子系统。该系统为建筑物中的机电设备（例如：冷却塔、冷却器、空气处理器、空气控制设备等）。* 楼宇自控系统的基本控制功能包括：设备控制、周期控制、最佳启停控制、数学函数、逻辑函数、趋势运行记录、报警管理等。
*楼宇自控系统b、给排水系统主要用于饮用水的供应和污水的排放。* 楼宇自控系统 c．变配电系统通过BAS管理中心对楼内高低压配电室及所有变配电设备提供监控、报警、管理和程序控制，并提供重要用电设备的控制程序、时间程序和相应的联动程序。* 楼宇自控系统 d．电梯控制系统通过BAS系统对大楼内的多部电梯实施集中控制和管理程序，同时与BAS系统的部分子系统配合执行联动程序。*楼宇自控系统五、BAS系统的组成调整对象检测组件实现调整机制的各种传感器分站DDC传输通道中央处理器人机界面外围设备中控室现场部分*楼宇自控系统中央控制室（数据中心）：包括中央处理器（微机、存储器、磁带机和接口设备）、外围设备（显示终端、键盘、打印机）和不间断电源三部分。* 楼宇自控系统传感器及执行调节机构：传感器是指安装在各个监控场所的传感器和各种敏感元件、变送器、触点和限位开关，

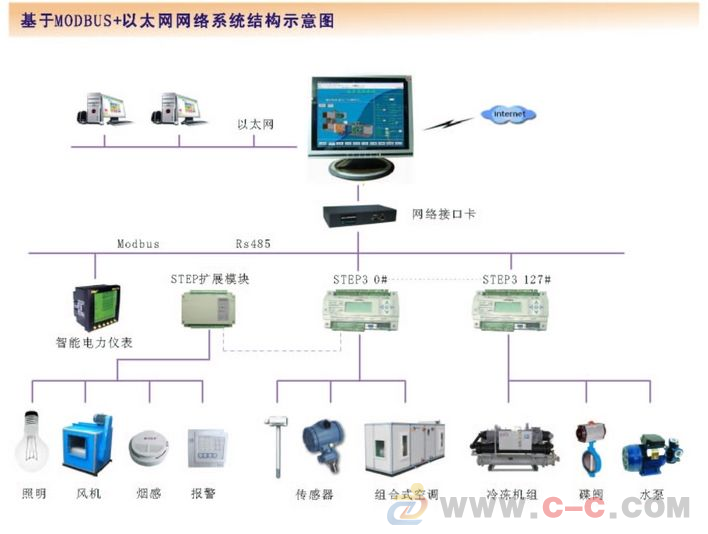

* 楼宇自控系统的变电站控制器是整个控制系统的核心，采用直接数字控制器（DDC），具有四个输入/输出接口：AI、AO、DI、DO。直接与现场传感器和执行调节机构连接，测量各种物理量，实现对受控系统的调节和控制，方便灵活。*楼宇自控系统 其中：AI-模拟输入接口，可作为仪表的检测输入，如温度、压力等，一般为1-10V或4-20mA直流信号。AO-模拟量输出接口用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等，无需外接电源，输出为0-10V直流信号。*楼宇自控系统DI-数字输入接口，即触点、液位开关和限位开关的闭合和断开，一般用于检测设备状态、报警接点、脉冲计数等。使用DO-数字输出接口用于控制风机、水泵等的运行，也可作为输出信号和动作增减型执行机构。* 楼宇自控系统数据传输线：是连接系统各部分的纽带。各监控点到变电站控制器的线路是逐点连接的（辐射型），数据中心与各变电站之间通过总线或环网结构连接。联网，每个子站直接用双芯线环接在总线上，实现子站与子站之间、子站与中心站之间的通信。*楼宇自控系统打印机计算机通讯接口分站分站分站…总线总线式网络结构*楼宇自控系统环网结构打印机计算机分站分站分站总线通讯接口分站分站子站*楼宇自控系统星型网络结构计算机子站子站子站子站子站子站打印机*楼宇自控系统六、通讯控制协议楼宇自控系统基本采用分布式控制方法和分布式控制方法。
目前国际上比较常用的是and。* 楼宇自动化系统1、 参考美国国家标准协会的ANSI/-1995 标准。它是由楼宇管理、系统用户和系统集成商联合提出的一种正式的、非专有的开放协议通信标准。* 楼宇自动化系统详细描述了系统的工作原理。它定义了系统各个部分之间共享数据的所有规则，如何实现数据共享，可以使用什么通信介质，可用哪些功能，如何解释信息等。总之，它为数据共享建立了一个基本规则。不同系统之间的信息交换。* 楼宇自动化系统使用的通信协议2、协议技术。该协议遵循国际标准化组织 (ISO) 定义的开放系统互连 (OSI) 参考模型定义的所有七层服务。它适用于任何类型的传输介质。* 楼宇自动化系统 3、 是一个全面的规范，允许广泛的实施并提供一组强大的服务功能。但是，该协议是在小型终端控制设备中实现的，无法达到最大的性价比。针对设备优化的强大协议；从传感器、调节器到区域控制器，应有尽有。它带有一个紧凑的协议机架，可轻松安装到廉价设备中。但其通信速率较低，只能应用于工作层。
