01|系统介绍

SAIA楼宇自动化系统由中央管理站、DDC控制器、远程I/O站和各种传感器和执行器组成。它是一个能够完成各种控制和管理功能，提供中央空调动态模糊节能控制的网络系统。应用于综合性写字楼、工厂、医院、商场、机场等，是目前世界上最先进的楼宇自动化系统之一。

SAIA智能楼宇系统采用最新的网络通讯和控制技术，根据楼宇自动化监控系统的特点，为用户量身定制基于WEB的人机交互界面和开放的系统平台。

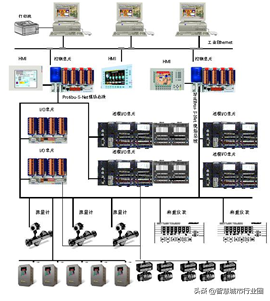

SAIA智能楼宇系统由管理级网络和楼宇级网络组成，包括组态软件（PG5或Step7）、现场控制器DDC（PCD2.PLC）和现场数据采集I/O模块（PCD< @2.W310、PCD2.W610）等管理级网络包括工程师站、操作员站和客户端；楼宇级网络包括现场控制器DDC、通讯网关，远程模块。

02|系统监控范围

系统监控设备：

l 空调机组设备监控；新风装置的设备监控；供气和排气系统的设备监测；

l 给排水设备监控；

l 发电机组；电梯系统；热水供应系统；

通过系统接口集成监控系统：

l 变配电监控系统；制冷站系统；

03|系统特点

SAIA智能建筑系统符合业主“简单、实用、节能环保、适度先进”的整体设计，符合技术先进、成熟、功能实用性强的原则。采用基于瑞士SAIA的PCD分布式控制系统，整个系统在网络结构上采用扁平化设计，分为管理级网络和区域控制现场总线，易于部署和管理。系统采用分散控制和集中管理的方式，最大程度地保证了系统的可靠性和效率。

中控主机采用多用户/多任务行业标准软件，支持多种可定制的安全等级，提供全中文图形化操作界面。现场控制器均为基于32位微处理器的直接数字控制器（DDC），容量符合业主给出的规格和控制点清单的要求。

SAIA智能楼宇系统分布系统设计，模块化结构，配置方便楼宇自控系统 灯光，可为未来系统扩展提供充足空间，为升级提供便利。以工业标准过程控制设备（PCD）为核心，将系统中的各个部件开发成标准化、专业化的产品，使系统的设计、安装和扩展更加方便灵活，系统的运行是更可靠，大大增加了系统的投资。减少。

SAIA智能楼宇系统软硬件采用模块化结构楼宇自控系统 灯光，适应性强，可灵活应用于综合办公楼、工厂、医院、商场、机场的能源管理。它是世界上最先进的系统之一。该系统可以划分为不同层次的独立系统，每一层都有非常明确的功能和权限，既可以用于单独的楼宇管理，也可以用于一个区域的、分散的楼宇集中管理。具有强大的网络功能，可以通过WEB无缝连接发送E-MAIL和手机短信。

04|系统优势

SAIA智能楼宇系统经济、节能，可显着节约能源，减少维护、管理人员，优化设备运行，方便操作管理，独有的公用事业成本管理模块（UCM），基于开放/实时数据库支持, UCM的公用事业成本分析功能可以帮助客户在整个系统或建筑内实时合理分配能源成本，而不是在成本发生后根据账单检查成本，这使得SAIA智能建筑系统可以为业主提供节省成本和开支的有效手段。

SAIA智能建筑系统由于其软硬件特性，还集成了基于中央空调动态能效分析的模糊节能控制策略。在提高控制精度方面，可节省约20~30%的制冷量，这对降低运行成本和节约能源具有重要意义。具有重要意义。

SAIA智能建筑节能系统后，与不使用建筑节能系统时的用电量相比，用电量可降低30%以上。该项目可在4-5年内收回建筑节能系统的投资。

05|产品介绍

PCD1/PCD2 系列紧凑型模块化控制器

多达 255/1023 个本地输入/输出：所有 I/O 插槽都可以选择插入数字、模拟、计数、频率测量、称重和运动控制模块。

特征：

操作系统和高效的编程工具

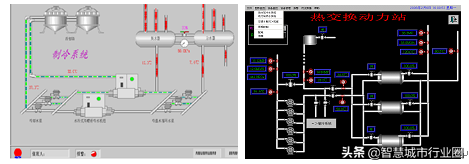

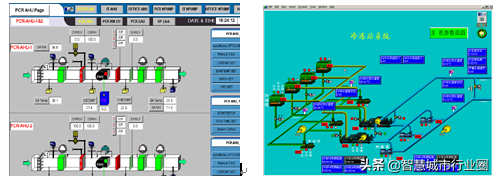

06|楼宇自动化界面（友好的人机界面）

1.中央空调节能控制系统：根据冷热负荷实时调节冷量，完成楼宇空调节能控制

2.净化环境电脑控制系统：根据环境温度和湿度的变化，实时调节制冷量和除湿/加湿量，满足工艺净化环境的温湿度要求

3.冷冻站群控：根据冷热负荷实时调整整体冷量，完成冷冻站的节能控制

节能

1.中央空调变频节能

2.冷冻水机组变频节能

3.空压机变频节能

4.冷却塔变频节能

5.照明和照明节能。

07|解决方案

■空调子系统

空调子系统实现楼宇自控系统中的空调机组及相关水泵、阀门等设备的各种控制、管理、监测和报警功能，实现离线数据采集、离线运行和现场设备的控制。空调子系统的监控内容包括：

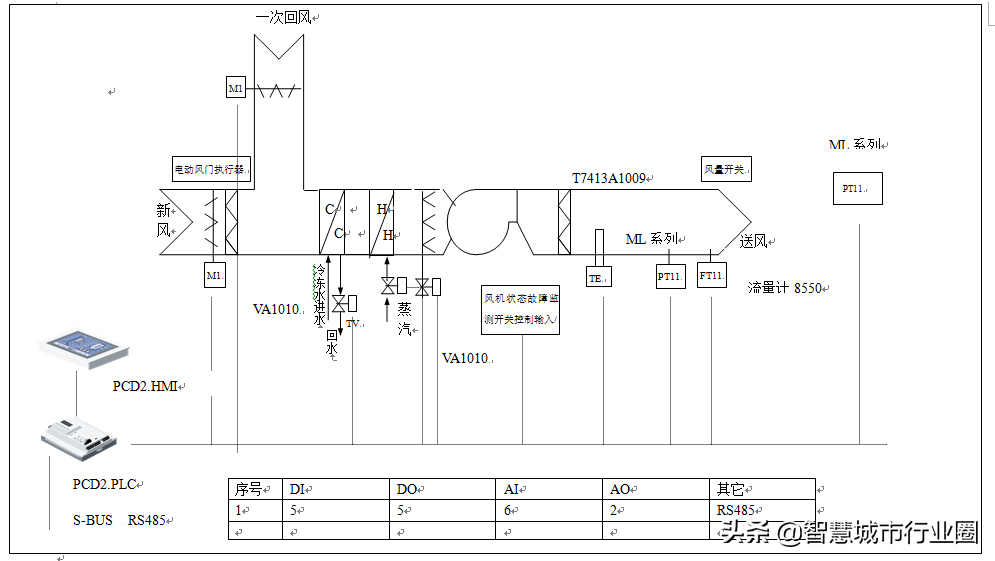

鉴于新风系统点数相对固定，采用PCD2系列控制器，系统接线图如下。
