陆萌萌 安俊峰 孙二杰

【摘要】 楼宇自动化系统是现代建筑中常见的必备系统之一。楼宇系统可以监控楼宇内部的机电系统，记录报警和事件，起到部分模式联动的作用。但在调试过程中，往往会出现工期紧张的情况。因此，如何掌握调试内容的优先级是完成调试的核心和关键。理清楼宇自控系统的调试条件是否具备尤为重要。本文主要介绍调试和调试条件。简单分析。

: 自我是最中的一种。The can of the of the , the of and , 并在某些模式中发挥作用。, 中, 有一个紧的时间限制。，如何主是核心和关键，是梳理出来的还是不存在的。本文由密钥和 .

关键词：楼宇自动化；调试重点；核心和关键；调试条件

关键词：; ;

CLC 编号：TU855 文件识别码：A 货号：1006-4311 (2019）18-0248-02

0 前言

近年来，楼宇建设如火如荼，尤其是房地产业的蓬勃发展，给楼宇建设带来了生机，楼宇自控系统是不可或缺的一环。楼宇自控系统建设的重点是调试，调试的顺利与否直接影响到验收环节。楼宇自控系统常与火灾自动报警系统联动，实现火灾联动。因此，从某种意义上说，消防验收的通过也与楼宇自控系统的调试密切相关。

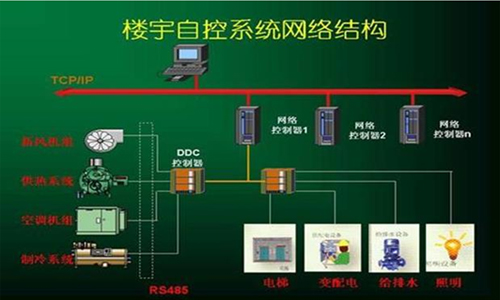

楼宇自控系统是能够实现楼宇内部机电设备集成化、自动化、智能化的系统。其主要组成部分为PLC系统或DDC分布式控制器系统。它通常包括集中控制器、传输网络、通信模块、信息传输模块等组合网络，用于与被监控设备接口。可通过固定网络协议、信息传输协议、网络编程等方式实现对被控设备的监控和控制，实现远程设备状态的监控、远程控制、报警时间记录、事件集成和上报。后台终端显示。查询和回答功能，从而达到遥控的目的，体现其自动化特点；将更多功能合二为一，实现功能一体化；并可实现智能报警、模式联动等高级操作，体现了其智能化的特点。

楼宇自控系统的接口设备或接口系统的数量不一样，在一定程度上定义不同，概念也不一样。例如，一些建筑物可能会覆盖许多接口系统，包括智能照明系统、楼层显示系统和语音呼叫系统。有学者提出楼宇自动化系统应与办公自动化系统（OA）和通信自动化系统相结合，实现更多功能。但有些楼宇只实现常规设备的监控，如水系统、风系统、电力照明系统的监控，而楼层显示系统等更多系统并未纳入楼宇自控系统。无论任何形式的楼宇自动化系统，

1 楼宇自控系统调试

楼宇自控系统的调试内容没有严格的界限和定义，但至少应该包括单机调试、接口调试、联动测试。单机调试是楼宇自控系统本体设备（集中控制器、传输网络、通讯模块、信息传输模块、后台监控终端等）的过程，包括的环节有：IP地址规划、传输通道、构建和调试传输路由设备、上位机配置等。单机调试完成后，楼宇自控系统具备接入接口设备的条件。如果接口设备已经完成了自己的单点调试，相关的通讯线路由已具备，软件协议已定义，对接完成，即可进行接口调试。进入楼宇自控系统及相关接口设备的调试环节。如果调试完成，就可以进行联动测试了。如果发生紧急情况，楼宇自控系统可以实现同时启动和关闭风机、打开风门、开启智能疏散指示灯等一系列设备动作和响应。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。定义好软件协议，对接完成，即可进行接口调试。进入楼宇自控系统及相关接口设备的调试环节。如果调试完成，就可以进行联动测试了。如果发生紧急情况楼宇自控调试，楼宇自控系统可以实现同时启动和关闭风机、打开风门、开启智能疏散指示灯等一系列设备动作和响应。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。定义好软件协议，对接完成，即可进行接口调试。进入楼宇自控系统及相关接口设备的调试环节。如果调试完成，就可以进行联动测试了。如果发生紧急情况，楼宇自控系统可以实现同时启动和关闭风机、打开风门、开启智能疏散指示灯等一系列设备动作和响应。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。进入楼宇自控系统及相关接口设备的调试环节。如果调试完成，就可以进行联动测试了。如果发生紧急情况，楼宇自控系统可以实现同时启动和关闭风机、打开风门、开启智能疏散指示灯等一系列设备动作和响应。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。进入楼宇自控系统及相关接口设备的调试环节。如果调试完成，就可以进行联动测试了。如果发生紧急情况，楼宇自控系统可以实现同时启动和关闭风机、打开风门、开启智能疏散指示灯等一系列设备动作和响应。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。如同时启闭风机、打开风门、开启智能疏散指示灯等。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。如同时启闭风机、打开风门、开启智能疏散指示灯等。如果楼宇自控系统需要配合一些设备，FAS系统的联动功能也是联动测试的一部分。联动的成功与否直接关系到消防验收。

2 楼宇自控系统调试重点

以上分析总结了楼宇自控系统的基础知识和调试流程，但关键环节的调试内容和进度应该是进度质量控制员比较关心的话题。本文以具体项目为例，介绍调试过程。关键设备，并说明这些设备是调试重点的原因。

某项目涉及的接口设备包括：空调机组、送排风机、组合风阀、电动风阀、水泵、智能照明、智能疏散、应急电源、自动扶梯、电梯、电伴热、多功能线空调等。主要分析主次级别，选择参考的标准有：监控点的数量、参与方式是否联动、是否是验收的关键环节、软件的难易程度开发、设备总数、调试周期、设备安装和单机调试的前提条件。在项目实施中，工期比较紧，交叉建设项目较多，而且人员数量不够。因此，优先选择调试设备是一个非常重要的问题。项目选用送排风机、组合风阀、智能疏散、应急电源为A类重要设备；空调机组、电动风阀、智能照明、电梯、自动扶梯为B类重要设备；水泵、电伴热、多线空调是重要的C类设备。经过调试验证，合理安排工期楼宇自控调试，最终通过验收。ABC类分类的原因是：送、排风机监测点11个，并且参与换气季过渡季模式联动，是验收的关键环节，软件开发难度较大。单机安装调试条件数为5个；电伴热监测点数为2个，不参与模式联动，不属于验收关键环节。软件开发简单，设备2台，调试周期1天，设备安装完毕。单机调试条件数为2，通过以上环节的对比，可以更好的区分。送、排风机的重要性远大于电伴热。因此，如果工期紧，应先完成送、排风机的调试，而不是电伴热。调试。

3 楼宇自控系统调试情况

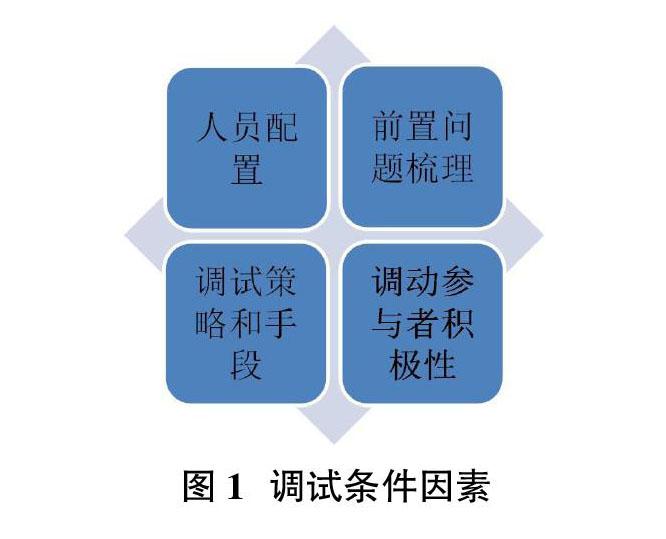

本章主要分析楼宇自控系统的调试情况。通过项目总结，分析各种情况，涵盖人员配置、前期问题梳理、调试策略和手段，调动参与者积极性。

详细总结的主要调试情况如下：

①人员配置，首先人员数量要满足调试期的要求，数量充足，合理安排调试人员的分工，做到每一个环节和工作都能进行有条不紊地出门。其次，人员的技术水平已经通过测试，有工程技术经验，否则会影响调试进度。值得一提的是，楼宇自控系统和接口设备系统的人员配置必须满足数量和技术能力的要求。

②梳理调试前置问题，提前暴露调试所需条件，做好与相关单位的对接和沟通。比如设备到货及时，设备安装准备是否正确，设备接线准确可靠，可以单机测试，接口位置正确。完成电缆和接口通讯设备的施工，保证精度等。通过梳理前置问题，可以提前掌握调试工作面的基本情况，未雨绸缪，全面了解楼宇自控系统和接口制备过程中的设备。

③ 掌握一定的调试策略和手段，明确优先级，把重点放在工作的各个方面，不要笼统地混淆。例如，在没有安装接口设备时，可以先采取接口对接的形式，将楼宇自控系统的控制器和接口设备的控制器连接起来，模拟终端设备的监控或控制点，进行通信和提前传输信息，等终端设备安装好后，再验证即可。如果等到终端设备安装到位，就会浪费时间，耽误工期。

④调试过程涉及设备制造商众多，如何调动积极性和主动性是比较重要的问题。可以采用一定的奖惩制度、管理制度、考勤制度等约束，充分发挥每个参与者的优势，顺利完成委托。

4 总结

本文主要分析楼宇自控系统的简要概述、楼宇自控系统的调试内容、调试重点、调试条件等，指出在调试周期相对较短的情况下如何更好地管理调试。紧的。本文旨在为后期工作和调试环节的持续优化和改进提供一些建议。

参考：

[1] 张慧慧. 智能楼宇楼宇自动化系统研究[J]. 智能建筑与智慧城市，2018 (10）: 52-53.

[2] 王宏，郑元攀，吴东辉，李洪涛，胡令生。基于EBI和FCS的绿色智能楼宇自动化系统集成设计与研究[J]. 华中师范大学学报(自然科学版), 2018, 52 (05）: 634-641.

[3] 张庆良．楼宇自控系统智能照明控制技术[J]. 现代信息技术, 2018, 2 (07）: 177-178, 180.

[4] 沉迪. 基于协议的智能楼宇自动化系统设计与实现[D]. 北京工业大学, 2018.

[5] 王华军. 楼宇自控系统在绿色建筑中的应用及前景分析[J]. 智能建筑与智慧城市，2017 (11）: 24-25.

[6] 黄诚. 楼宇自控系统工程质量改进方法研究[D]. 深圳大学, 2017.

[7] 杨雄光．文体中心零能耗绿色建筑弱电系统优化设计[D]. 天津大学, 2016.

[8] 卢敦才. 甘肃移动生产调度楼楼宇自动化系统的设计与实现[D]. 兰州交通大学, 2015.

[9] 徐惠珍. 基于协议的楼宇自动化系统设计与研究[D]. 天津科技大学, 2014.

[10] 刘广平. 楼宇自控系统的开发与应用分析[J]. 建筑节能, 2013, 41 (12）: 82-86.
