大家对设计院仪表自动化工程师工作的理解可能只停留在图纸上。事实上，在图纸之外还有很多工作要做。工程项目是多学科合作才能完成的工作。只有对工艺的深入理解和各学科的密切配合，才能做出优秀的设计作品。首先介绍一下设计院通常有哪些专业和工作内容。

设计院通常设有技术、管道、设备、自动控制（仪表）、电气、建筑结构（土木工程）、给排水、暖通空调、电力等专业岗位，技术专业是核心. 各专业围绕工艺专业，共同完成一个工程项目的设计，包括：

1) 技术专业主要负责工艺流程设计、工艺参数设计、物料平衡计算、热平衡计算、设备布置等。

2) 管道专业主要负责管道布置设计、应力计算、管道安装。

3) 设备专业主要负责非标设备计算设计和动态设备选型。

4) 自动控制（仪表）专业主要负责测试、控制仪表的设计和设备的选型和安装。

5)电气专业主要负责供配电、火灾报警、防雷、接地、通讯等设计。

6)土木工程专业主要负责建筑（结构）建筑设计、总体规划规划设计；

7)给排水专业主要负责给排水、消防、污水处理等设计；

8)暖通专业主要负责采暖、通风、厂区温湿度等设计；

9) 电力专业主要负责供气、加热和冷却的设计。

设计院仪表自动化工程师的任务是通过仪表和自动化装置实现在线实时监控，包括仪表和自动化装置的选型设计、安装设计、现场施工安装、调试、开车等，仪器自动化工程师的主要设计工作包括：

1)接受技术等专业设计条件，提出相关专业的专业设计条件，如仪表安装接口、控制室环境条件、仪表耗电量、仪表耗气量、预留预埋、仪器投资估算等。

2)根据实际情况，结合国外同类设备情况楼宇自控工程师，确定自动化程度；

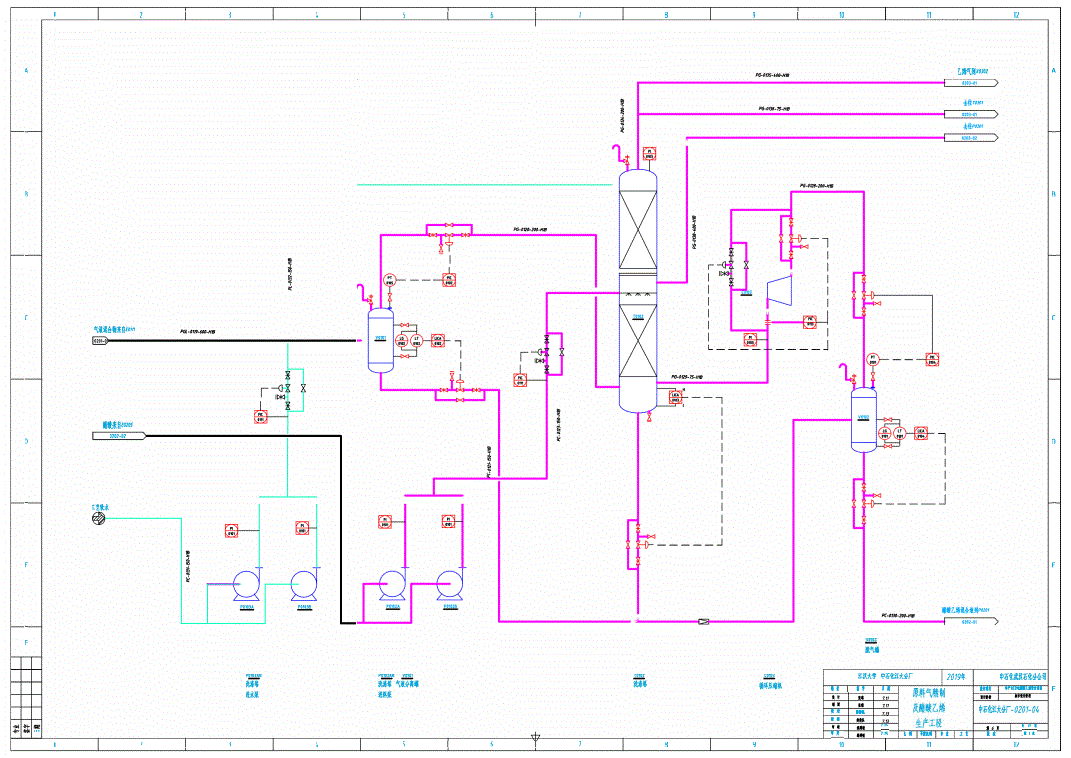

3) 配合专业流程完成P&ID设计楼宇自控工程师，确定各种测试和控制参数；

4)选择检测控制仪表或装置、执行器等自动控制设备；

5) 控制指示仪表及控制系统设计；

6) 信号报警及联锁系统设计；

7)仪表板、控制室设计、现场仪表平面图（包括管道和布线）；

8) 现场仪表安装设计；

9)仪器维修车间设计；

10)配合现场施工、安装、调试、开机等工作。

为完成以上设计内容，仪表自动化工程师应精通以下几个方面：

1)了解和熟悉自动控制相关的国家标准和行业标准；

2)了解您所从事行业中国内外自动控制技术应用现状及发展趋势；

3)掌握仪表（自动控制）设计工具软件的应用；

4)了解仪表（自动控制）设计相关专业（工艺、管道、储运、电力、电气、土木工程等）的基础知识，尤其对工艺流程有深入的了解，操作、物理参数等
