浙大中控楼宇自控系统在江苏省盐城火车站的完美应用 浙江中控电子科技有限公司-楼宇控制产品事业部 摘要：本文介绍了盐城火车站楼宇自控系统的设计、施工和调试，强调楼宇自动化 楼宇设备监控和管理系统的重要性，楼宇自动化系统在大力推动节能方面发挥着重要作用。关键词：楼宇自控系统BMS一体化节能盐城火车站位于江苏省盐城市东南角，占地约200亩。盐城站新站楼的建设采用了大量先进技术。立柱为主要受力构件，大面积、大跨度斜拉轻钢屋面系统，现代悬吊结构技术，消防水泵自动监控，2远距离送风大温差设计分层空调系统，以及全新的节能环保“地热空调”首次用于火车站的温控设计。480口地下井将取代普通空调，确保整个候车大厅冬暖夏凉，体现现代科技与新建筑的完美结合。此外，该站还同步建设了电视监控、电子引导、列车到发通知，多媒体查询，国内一流水平。1、盐城站楼宇自控系统设计介绍：在楼宇机电设备监控中，盐城站采用浙大中控PCS 300系列楼宇控制系统，包括冷热源系统、空调机组、新风机组、变配电。系统、照明系统、电梯等的集中监控、控制和管理。盐城火车站采用浙大中控PCS 300系列楼宇控制系统，包括冷热源系统、空调机组、新风机组、变配电。系统、照明系统、电梯等的集中监控、控制和管理。盐城火车站采用浙大中控PCS 300系列楼宇控制系统中控 楼宇自控，包括冷热源系统、空调机组、新风机组、变配电。系统、照明系统、电梯等的集中监控、控制和管理。
最终达到安全、可靠、节能、省力的效果。ADV BMS系统是浙江大学中控推出的楼宇自动化与系统集成平台。整个系统由四个主要部分组成：BMS监控软件、DDC控制器、传感器、阀门和执行器。为了构建一个完全可靠、节能的楼宇设备监控系统，在整个系统的设计中考虑了三个要素。一是确定整个系统的网络架构和布线原则，以达到最佳效果；二是现场阀门、传感器、变送器和执行器等部件的正确选型和配置；三是中控室操作站和现场。配置 DDC 之间的通信网络。设计中根据盐城火车站弱电系统的总体要求，选用浙大中控BMS监控软件，支持操作系统、OPC协议和开放接口，提供丰富的功能选项。它是一组应用程序。非常成熟的系统；控制器采用浙大中控PCS 300系列楼宇控制系统，采用/TCP以太网方式。盐城站楼宇自控整个系统共采用4-1个CPU模块，其中照明系统为2个CPU模块，空调机组和新风单元采用1个CPU模块，冷热源系统采用1个CPU模块，4个CPU模块通过以太网交换机和ADV BMS软件连接，监控各个系统设备的状态。电气系统采用标准485通讯协议，通过OPC接口直接与ADV BMS软件集成，读取配电系统中的所有数据。

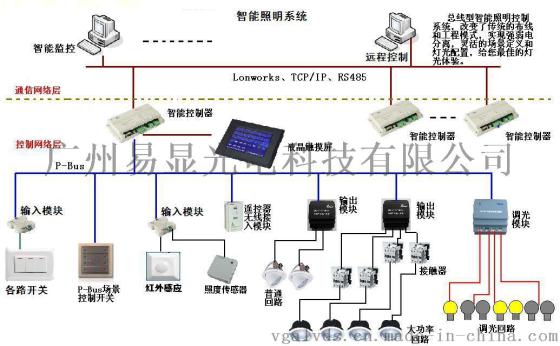

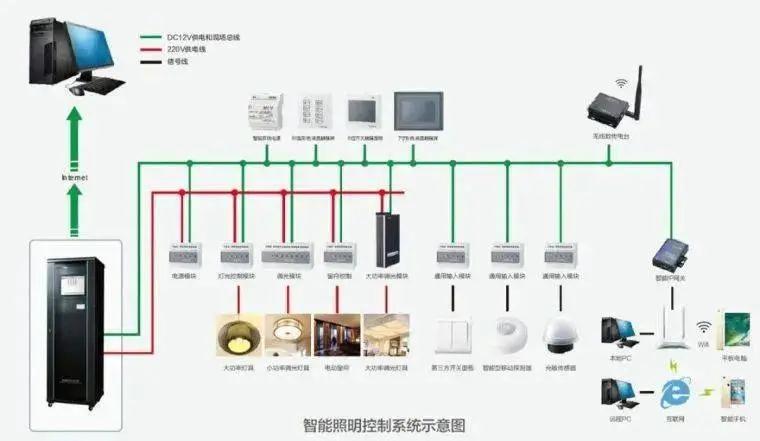

这一特点也用于空调机组和新风机组系统、冷热源系统的施工布线，因此在施工过程中节省了大量的电缆和工程量中控 楼宇自控，因此总成本项目也大大节省。上图照明系统1： 3、盐城火车站楼宇自控系统调试介绍： 盐城火车站楼宇自控系统在调试过程中分别在四个小系统中进行调试，分别是：照明系统、空调-空调新风系统、冷热源系统、变配电系统。1）照明系统BMS软件界面如下：一楼照明系统包含12个控制箱，200多个照明电路。系统主要监控各个电路的照明。在这个画面中，您可以监控和控制各路灯的当前运行状态和启停控制。2）空调新风系统的空调系统如图2：首先选择运行模式（包括手动自动运行、冬夏模式、自动运行引导，空调将启动并按设定时间自动停止，水阀根据设定温度自动启停。自动调节水阀开度（一般夏季模式下温度设定低于送风温度，且高于冬季模式下的送风温度）；手动是指直接启停中控室空调，水阀根据用户设定。需要设置。
)，点击屏幕上的按钮，可以查看空调的各种状态和风扇的开/关控制。如下图：3）冷热源系统BMS软件界面如下： 冷热源系统监控和火灾监控系统采用直接接线的方式收集数据。在冷热源系统的监控系统中，包括两台直燃机组（冬夏两用）。在画面中可以控制两台直燃机组和机组内六台泵的启停。监控直燃机组的其他参数。在消防泵监控系统中，可以清晰直观地监控消防泵和喷淋泵的运行和故障状态。4） 变配电系统BMS软件接口如下：变配电系统采用OPC接口，通过485总线读取数据。从总图来看，包含配电柜参数汇总和变压器参数汇总。配电柜参数列表 在配电柜参数列表中，有六台多功能仪表，您可以在屏幕上清晰地监控各个仪表的参数。变压器参数列表 在变压器参数列表中，可以清晰直观的监控4#变压器的超温报警、故障、跳闸状态。#s%v) !t*w -$u (x+B2 #s&v ) IaLdP $t*wA %u (x+ !s&v) $t*x-A1 #r +!s&w ) kVnZq$ t*x- TlXo # (y+ !t& w )$u *x+ #s%v(y0B3 E6I9 !t&w- TlXo# (y+!t&w )$u* x- #s%v(y0B3 E6I9 !t&w-$u *x+A2 #s %v)y0B3F 6I9 !t&w- $u (x+A2 p#s&v) IaLd !t*w -%u (x+B2 #s&v ) LdPgS kVnYq$t*w-#r%u (y+B2 mXp!s&w)z0C4 nZq $t* x-A1D5 #r %v(y+B3 E6H9 !s&w) Zq$u*x - iTlXo# ( mYp!t&w) Zr$u*x + iUlXo#s%v)y VmYq! t&
