最全面的楼宇自控系统设计知识解析

08.照明系统：

根据所有公共区域的照明配电箱中的照明电路，对公共区域的照明进行监控。照明控制主要包括车库照明、公共区域照明、户外泛光照明等。控制方式包括：

按预定时间程序切换；

根据环境照度调整照明亮度；

可由中控室人员强行越权控制。

通过系统软件可以自动满足以下自动控制要求：

统计各种照明灯的工作情况，打印成报表，供物业管理部门使用。

每个照明电路的时间控制表可根据用户需要任意修改。

累计各开关合闸时间。

将开关状态与控制信号进行比较，如果不匹配，则视为故障报警。

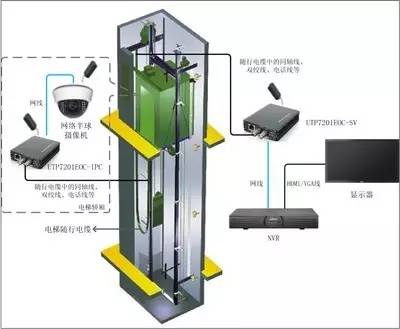

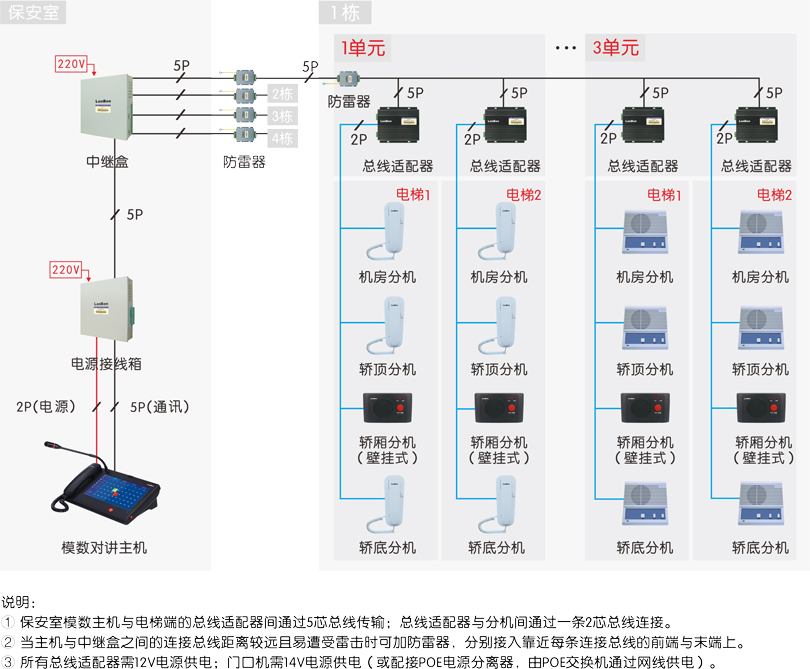

09.电梯系统：

楼宇自控系统主要监控电梯的运行状态和故障报警。当电梯发生故障并报警时楼宇自控设计，可立即通知大楼及电梯系统的值班人员，以第一时间拯救被困在故障电梯中的人员。使用接口读取电梯的具体参数。

监控功能：

统计各种梯子的工作情况，打印成报表，供物业管理部门使用。

累计每台电梯的运行时间。

中心站以彩色图形显示上述参数，记录各参数、状态、报警、起停时间、累计时间及其历史参数，并可通过打印机输出。

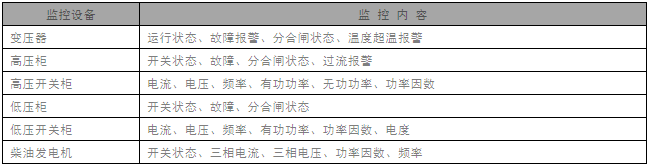

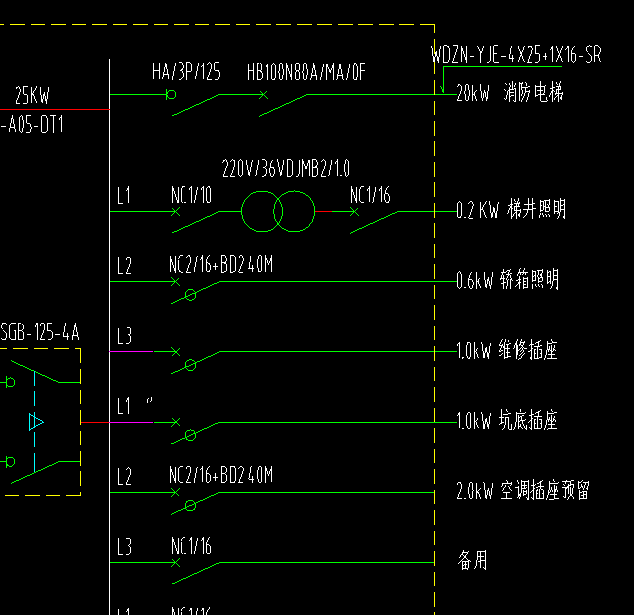

10.变配电控制系统：

供配电系统是建筑物的电力系统，是保证建筑物内各系统正常运行的充要条件。为了建筑物的安全，变配电系统的相关变配电状态由中央监控系统监控，无需任何控制，所有控制操作都交由相关现场控制器或操作人员执行。

变配电系统主要由高压开关柜、变压器、低压配电盘、备用发电机等配电设施组成。

根据变配电系统高低压进出线监测参数大楼宇自控设计，楼宇可通过网关接口直接连接中心站，监测三相电压、三相电流、各供配电设备的有功功率和无功功率。、有功功率、无功功率、频率、功率因数等运行参数。

设计要点：

1.现场控制器设置原则：

（1）现场控制器的设置主要考虑系统管理方式、安装调试维护的方便性、经济性。一般根据机电系统的平面布局来划分，位置选择要相对集中，一般布置在：冷冻站、热交换站、空调房、新风房等控制参数比较集中的地方，也可以布置在弱电竖井按要求，以达到端部构件间距离短的原则（一般不超过50m）。

（2）现场控制器应远离水管路，以免水从管路和阀门中跑出来，影响控制面板。在潮湿和蒸汽的地方，采取防潮等措施-应采取防爆和防凝露。

（3）现场控制器距离电机、大电流母排、电缆应1.5m，避免电磁干扰。当不能满足要求时，应采取可靠的屏蔽和接地措施采取。

（4）每个现场控制器的输入输出接口的数量和类型应与被控设备的要求相适应，并预留10%~20%的余量。

2.接线：

(1）楼宇设备自动化系统线路包括：电力线、网络通讯线和信号线。

①电源线一般为BV-(500V)2.5mm2铜芯聚氯乙烯绝缘电线。

②网络通信线路使用的电缆类型是综合考虑计算机局域网和楼宇设备自动化系统的兼容性和硬件成本来确定的。一般采用RVSP2*1.0绞线，每米3绞以上，容抗小于12Pf。

③ 信号线选择：

数字输入信号（DI）：RVV2/4/6×1.0mm2

数字输出信号（DO）：RVV2/4/6×1.0mm2

模拟输入信号（AI）：RVVP2/4×1.0mm2

模拟输出信号（AO）：RVVP2/4×1.0mm2

（2）楼宇设备自动化系统的线路采用金属管或金属线槽保护，网络通讯线和信号线不得与电源线在同一管内敷设。屏蔽，间距不小于0.3m，如果应用于同一金属线槽，需要金属分隔。

系统接口要求：

(1）概览

楼宇设备监控系统与控制中心各学科之间存在各种接口。为保证各学科之间接口的协调和标准化，现作如下说明：

(2）硬件接口

DO：开关量输出，即楼宇设备监控系统提供给相关专业人员的开关量信号，触点独立，不与其他系统共用。

DI：开关量输入，即相关专业人员提供给楼宇设备监控系统的开关量信号。联系人是独立的，不与其他系统共享。

AO：模拟输出，即设备监控系统提供给相关专业人员的模拟信号。联系人是独立的，不与其他系统共享。

AI：模拟输入，即相关专业人员提供给楼宇设备监控系统的模拟信号。联系人是独立的，不与其他系统共享。

(3）软件界面

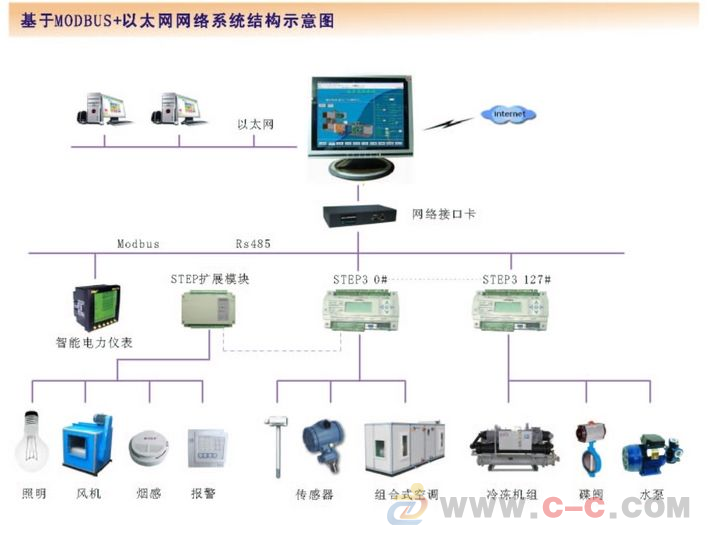

楼宇自控系统与冷源、配电系统、VRV空调、电梯的通信接口及详细的数据库内容，并协助开发与楼宇监控系统的供应商通信软件，保证数据交换的可靠性。相关系统内部互联，采用网管接口连接BA通讯支线。

冷水机数据接口：

通过与冷水机数据接口的连接，系统可以更好、更全面的了解冷水机的运行状态，尤其是更方便对系统进行群控。在开始集成工作之前，首先要与冷水机供应商进行技术交底，确定对方提供的接口是否可以与BA管理系统进行集成，然后才能开始与冷水机及相关接口的集成程序。写。目前大部分冷水机厂家都可以提供OPC接口。

VRV系统数据接口：

VRV系统通过接口并入BAS管理平台，需要与VAR进行数据接口连接。在开始集成工作之前，首先要与VRV供应商进行技术交底，确定对方能提供的接口形式是否可以与BA管理系统集成，然后才能开始与VRV系统集成，编写相关的接口程序。.

如果系统有管理平台，应使用OPC服务器进入BA管理系统的OPC客户端；如果系统可以从现场层提供一个开放的协议，它应该使用一个通用的标准协议，例如用于集成。

智能照明系统数据接口：

本项目将智能照明系统通过接口纳入BAS管理平台，需要与智能照明建立数据接口连接。如上所述，在开始集成工作之前，首先要与智能供应商进行技术交底，确定对方可以提供的接口形式是否可以与EBI系统集成，然后才能开始与智能照明集成。系统及相关接口程序的编译。根据我们的经验，目前大部分智能照明厂商都可以提供OPC和接口。

如果系统有管理平台，应使用OPC服务器进入EBI系统的OPC客户端；如果系统可以从现场层提供一个开放的协议，它应该使用诸如这样的通用标准协议进行集成。

电梯系统数据接口：

一般情况下，电梯系统是通过接口并入BAS管理平台的，这需要与电梯有数据接口连接。如上所述，在开始集成工作之前，首先要与电梯供应商进行技术交底，确定对方能够提供的接口形式是否可以与EBI系统集成，然后才能开始与电梯供应商进行集成。电梯系统及相关编写接口程序。根据我们的经验，目前大多数电梯制造商都可以提供OPC和接口。

如果系统有管理平台，应使用OPC服务器进入EBI系统的OPC客户端；如果系统可以从现场层提供一个开放的协议，它应该使用诸如这样的通用标准协议进行集成。

智能变配电数据接口：

通过与智能配电数据接口的连接，BA管理系统可以更好、更全面的了解电流、电压、功率因数等，对功率因数等进行监测，并可以输出形式报告或动态三维趋势图

可监测变压器状态，并能给出超温报警。

在监控软件上，各种监控参数可以实时彩色动态显示。同时，系统可以生成和打印各种格式的各种受控参数的趋势图。

可选择统计各种用电设备的用电量变化情况，并打印报表供物业管理部门使用。

在开始集成工作之前，首先要与智能变配电供应商进行技术交底，确定对方提供的接口是否可以与BA管理系统集成。相关接口程序的编译。目前，大多数智能配电和配电厂商都可以提供OPC和RS485接口。

【结束】
