作者：郭林 摘要：文摘：通过对东升大厦楼宇自控系统设置方案的介绍，强调楼宇自控系统对于智能楼宇设备设施管理的重要性和必要性，并阐述了如何实施该系统通过东升大厦的案例。配置关键词：楼宇自控系统智能楼宇设备与设施管理东升大厦，位于山东省东营市西城区，总建筑面积，建筑高度99.7m，地上26层，地下一层，室外庭院占地约10万平方米。是集酒店、办公、商务、娱乐、酒店为一体的综合性智能建筑。东升大厦楼宇自控系统采用西门子楼宇科技（天津）有限公司为楼宇提供的最新一代西门子系统。该系统可以提高东升大厦的整体管理水平，节约能源，提供更舒适的室内环境。该系统并入楼宇自控管理系统，是基于分布式理论的成熟楼宇自控系统。具有结构灵活、适应性强、扩展方便、软件优化设备操作、操作简单等特点。楼宇自控系统的设计思路和原理 所形成的集成系统以安全、可靠、节能、省力、综合管理为目标。
为了构建一个优秀的楼宇设备监控系统，在系统的设计中考虑了三个要素。一是确定为设备或各子系统服务的控制器的I/O点数和类型，同时确定I/O点数的接口技术处理；另一种是现场仪器、仪表、传感器、变送器和执行器。其他组件的正确选择和配置；三是中央操作站和通讯网络的配置。楼宇自动化系统是西门子推出的新一代楼宇自动化/系统集成平台。整个系统由监控软件、DDC 控制器、传感器、阀门和执行器组成。根据东升大厦的具体情况'
基本原则是控制器尽可能靠近控制对象，距离较远的设备不应共用同一个DDC控制器；为保证系统的稳定性和可靠性，楼宇自控系统的控制器、传感器和执行器的电源与被控设备独立集中。供电。楼宇自控系统的控制内容和目标 一般来说，楼宇自控系统应该为用户提供以下功能：（1)通过配置系统的硬件和软件，可以测量各种过程和设备的参数状态、设置和控制设备启停，提供设备运行报告等功能；（2) 监控和显示系统监控设备的工作状态，出现故障自动报警；(3)组织安全调整功能的现场自动控制；(4)根据系统记录管理和分析当前和过去的运行过程；(5)提供计算和预测工具以优化并结合运行参数，实现设备的优化使用；（6)实现楼宇自动化系统）与其他系统的数据交换；为此，我们对各个子系统进行了相应的需求分析，最终确定了具体的内容和目标东升大厦项目包含的楼宇自控系统监控对象。2.
启动顺序为：立即打开相应的冷却水和冷冻水管路上的阀门；冷却塔风机、冷却水泵、冷冻水泵延迟2~3min启动；制冷主机延时3~4min。停机顺序为：立即切断主机电源；启动冷却塔风机、冷却水泵、冷冻水泵，延时2-3分钟后关闭；相应的冷却水和冷冻水管道上的阀门立即关闭。（2)测量冷却水供回水温度，利用冷却水供水温度和冷水机台数来控制冷却塔风扇的开关数量。保持冷却水供水温度，旁通阀自动全关；（6)监控各台水泵、冷水机、冷却塔风机的运行状态、手动/自动状态、故障报警，并记录运行情况（7)水泵保护控制：安装水流开关每台水泵的出水管，水泵启动后，水流开关检测水流状态，如果出现故障自动停止；如果水泵在运行过程中出现故障，备用泵自动投入运行；（< @8)中心站彩色动态图形显示，记录各种参数、状态、报警，记录累计运行时间等历史数据等。
3 新风/空调机组的监控监控设备包括：新风/空调机组。风机可程序自动启停，任意时段实时控制功能；（2)监测风机（3)防冻保护：冬季温度过低，打开热水阀，关闭新风门，停风机，报警；（ 4)空气滤清器两侧的压差由空气压差开关测量，超过设定值时报警；（5)风机、风门的状态，与冷水阀互锁； 启动顺序：打开冷水阀，打开风阀，风机启动器，冷水调节阀； 停止顺序：停风机，关闭风阀，关闭水阀；(6)对于新风机组，测量新风温度和送风温度楼宇自控系统论文，根据送风温度PID调节二次风温度水阀开度，维持送风温度为设定值；对于空调机组，测量新风温度和回风温度，并根据回风温度PID调节二通水阀的开度，保持回风温度为设定值（7)中心站彩色图形显示，记录各种参数、状态、报警，记录累计运行时间及其历史数据等；2.4 给排水系统的监控监控设备包括：给排水泵、家用池塘、

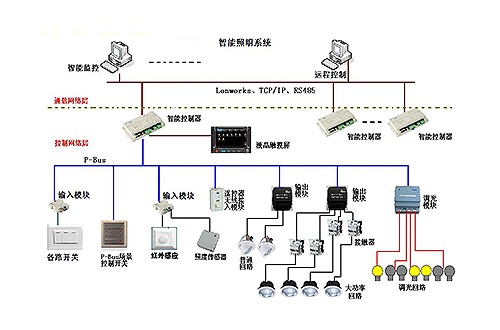

记录累计运行时间及其历史数据等。 2.5 供排风系统的监控设备包括：送/排风机。(1)监控每台风机的运行状态，手动/自动状态；自动状态下，风机按时间程序自动启停；(3)监控电源故障信号/排风机，故障报警，累计运行时间；（4)中心站彩色图形）显示、记录各种参数、状态、报警，记录累计运行时间及其历史数据等。 2.6 照明系统的监控监控设备包括：公共照明配电箱。根据时间程序自动开启/关闭各个照明电路；(2)对每个照明电路楼宇自控系统论文，监控各路的开关状态、故障报警、手动/自动状态；(3)以上时间，程序可根据用户需要任意修改，节假日可自定义工作模式，降低楼宇运行过程中的功耗；（4)中心站以彩色图形显示，记录各种参数、状态、报警，并记录累计运行时间及其历史数据， 等等。可定制节假日工作模式，降低楼宇运行过程中的电力消耗；（4)中心站以彩色图形显示，记录各种参数、状态、报警，记录累计运行时间及其历史数据等。可定制节假日工作模式，降低楼宇运行过程中的电力消耗；（4)中心站以彩色图形显示，记录各种参数、状态、报警，记录累计运行时间及其历史数据等。

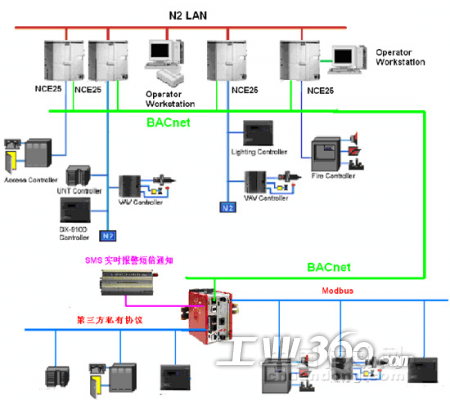

2.6 变配电系统监测 变配电系统监测主要包括高压、低压、变压器、发电机设备相关运行参数的监测。控制。供配电系统连接的监控接口由供配电设备厂家预留，通过高级接口采集如下信号：（1)高压进线柜：三相电流，有功功率、无功功率、功率因数、有功功率 电量；（2)所有高压开关的通断状态和故障跳闸状态；（3)变压器温度；（4)低压进线柜：三相电压，三相电流；（5) 所有低压进出线开关的通断状态和故障跳闸状态；(6)低压主配电回路电能测量；(7)测量柴油发电机三相电压、三相电流、频率及运行或故障信号；(<@8)监测变压器室、高低压配电室、发电机室温度。（9)为了无缝集成，本项目要求厂家提供国际标准通讯协议：，OPC。2.7电梯系统监控本项目楼宇自控系统只实现对电梯系统的监控，不控制电梯系统，电梯系统为楼宇自控系统的集成提供了先进的接口，楼宇自动化控制电梯运行状态和故障报警。，电梯的上升和下降受到监控；监控扶梯运行状态和故障报警，累计记录电梯系统运行时间。如图1：关于西门子系统，简要说明如下： 3.1 中央工作站 中央工作站系统由PC主机、彩色液晶显示器和打印机组成，是BAS的核心系统，可直接连接以太网。
全楼监控的机电设备在这里集中管理和展示。安装中/英文工作软件，为操作者提供下拉菜单、人机对话、动态显示图形，为用户提供了一个非常好的、简单易学的界面。操作员可以通过鼠标和键盘操作来管理整个控制系统，而无需专业的软件知识。3.2 操作系统 S600 操作系统为楼宇自动化系统提供了强大的工作平台。通过系统程序，操作人员可以访问和监控楼宇自动化系统中的各种数据。3.2.1 命令输入和菜单选择方式 操作者不仅可以通过常规键盘进行操作，还可以通过“鼠标”、包括启动和停止、更改设定点和选择菜单。和其他操作。3.2.2 图形和文字显示 操作员可以通过图形或文字显示来显示楼宇自控系统中的各个监控点。3.2.3 多面数据显示 操作系统具备“窗口”式同时显示多面数据的能力，便于分析不同的表现，真正实现实时和多任务。3.2.4 密码保护 多级密码将为业主和管理者提供有效的保护工具。可以管理和限制不同部门人员对楼宇自控系统的使用，同时防止系统被无关人员使用，提高系统的安全性。3.2.5 彩色动态图形显示 为了使系统中的告警更快速的识别，更容易分析系统的性能，系统提供了彩色动态图形显示，包括平面图和机电设备系统示意图。
3.2.6 系统的结构和定义所有温度和设备的控制策略和节能程序可由用户自行决定，不会影响楼宇自控系统的正常运行在制定或修订程序时受到影响。3.3 软件功能 西门子提供的所有软件都支持本程序中介绍的操作和监控系统。该软件在每个现场控制器中运行，并且不限于最先进的计算机工作方式。其核心功能包括控制软件和报警管理（1)控制软件完整、人性化的操作界面，提供丰富的设定点修改、设定和执行计划等功能；（2) 报警管理包括在操作台上监控、缓冲、存储和显示报警。所有警报都应显示有关警报监控点的详细信息，包括发生的时间和日期；用户可以决定不同级别告警的严重程度；监测点历史和趋势趋势记录；累积记录。每个网络控制器都有以下累积记录。限位，系统会自动发出用户指定的警告信息。3.4 直接数字控制（DDC） DDC是用于监控系统中相关机电设备的控制器。它是一个完整的控制器。它包含软件和硬件，可以独立完成操作，不受网络或其他控制器故障的影响。控制器主要由32位或16位微处理器和不同类型的点终端模块组成，具有独立于中控主机运行的能力。或网络能力。
同时，在外接电源断电时，DDC的后备电池可以保证RAM中的数据60天不丢失。简而言之，DDC具有以下功能：（1)定时启停、自适应启停；自动幅度控制、需求预测控制；（3)事件自动控制、扫描仪控制和报警处理） ; 趋势记录，全面的通讯能力 4 系统交付及使用效果评价 楼宇自控系统自2003年10月投入运行以来，安装调试后稳定可靠，可自动控制楼宇内的机电设备，并通过软件系统地管理彼此的设备，充分发挥设备的整体优势和潜力，提高利用率，优化设备的运行状态和时序（但不影响设备的人机工程学），从而延长设备的使用寿命，降低能耗，减少维修人员的劳动强度和工作时间。最终降低了设备的运行成本。参考文献《智能建筑设计技术》（第二版）同济大学出版社华东建筑设计研究院，20022《顶级系统设计手册》西门子CEC 降低了设备的运行成本。参考文献《智能建筑设计技术》（第二版）同济大学出版社华东建筑设计研究院，20022《顶级系统设计手册》西门子CEC 降低了设备的运行成本。参考文献《智能建筑设计技术》（第二版）同济大学出版社华东建筑设计研究院，20022《顶级系统设计手册》西门子CEC
