智能建筑（ ）是建筑技术与计算机信息技术相结合的产物，是信息社会和经济国际化的需要。智能楼宇主要由楼宇自动化控制系统（BAS）、通信自动化系统（CAS）和办公自动化系统（OAS）组成。智能建筑通常从楼宇自动化控制系统开始。

楼宇自动化（BA）是指建筑物内的电气设备，如电梯、水泵、风扇、空调等，其主要工作性质是强电驱动。通常这些设备工作在开路状态，即不形成闭环。只要打开电源，设备就可以工作。至于工作状态、工艺、能耗等，在线上无法及时获取数据，更谈不上合理利用和节能。

楼宇自动化就是对上述电气设备进行在线监控，通过设置相应的传感器、行程开关、光电控制等来检测设备的工作状态，然后回到设备终端进行调解。

楼宇自动化系统是对楼宇内所有设备进行智能管理的平台。我们都知道BA楼宇自控系统的建设需要很多专业的配合，难度极大。那么，如何看BA楼宇自控系统的施工图就成了一件极其重要的事情。下面就听千家网小编简单说一下吧。

一、如何阅读BA楼宇自控系统施工图

BA系统施工前，必须有几张图纸：风系统图、水系统图、电气图。这些图纸需要向甲方电气工程师索取，不懂的可以联系现场空调、水、电的施工管理人员求助！但是，作为弱电工作者，我们对空调、水、电图只能了解一点。排！下面将根据实际施工说明如何阅读图纸的核心内容。

来源： Worm

（1）水：给排水比较简单，系统图就够了，集水坑的位置，给水管的位置，尺寸就够了。

（2）电：电，冷电，包括，低压电器配电图，这个图一定要看透楼宇自控图纸，各个通道的控制电路楼宇自控图纸，控制方面，不管是公共照明还是插座都应该二次电路图应该是Touch it，因为要设计控制问题，需要区分是主动信号控制还是被动信号控制。

（3）风：空调，包括空调空调系统图和水系统图，这两张图你一定看透了。有风扇的数量和型号，还有安装水系统中的各种阀门和传感器，简单来说，风系统中主要有风机、送风风机、排风机、风柜、新风机、空调风机柜、盘管机组等。

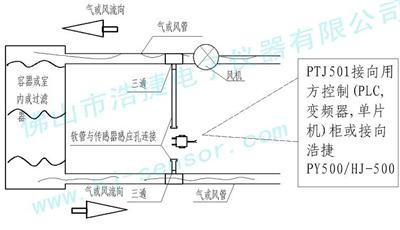

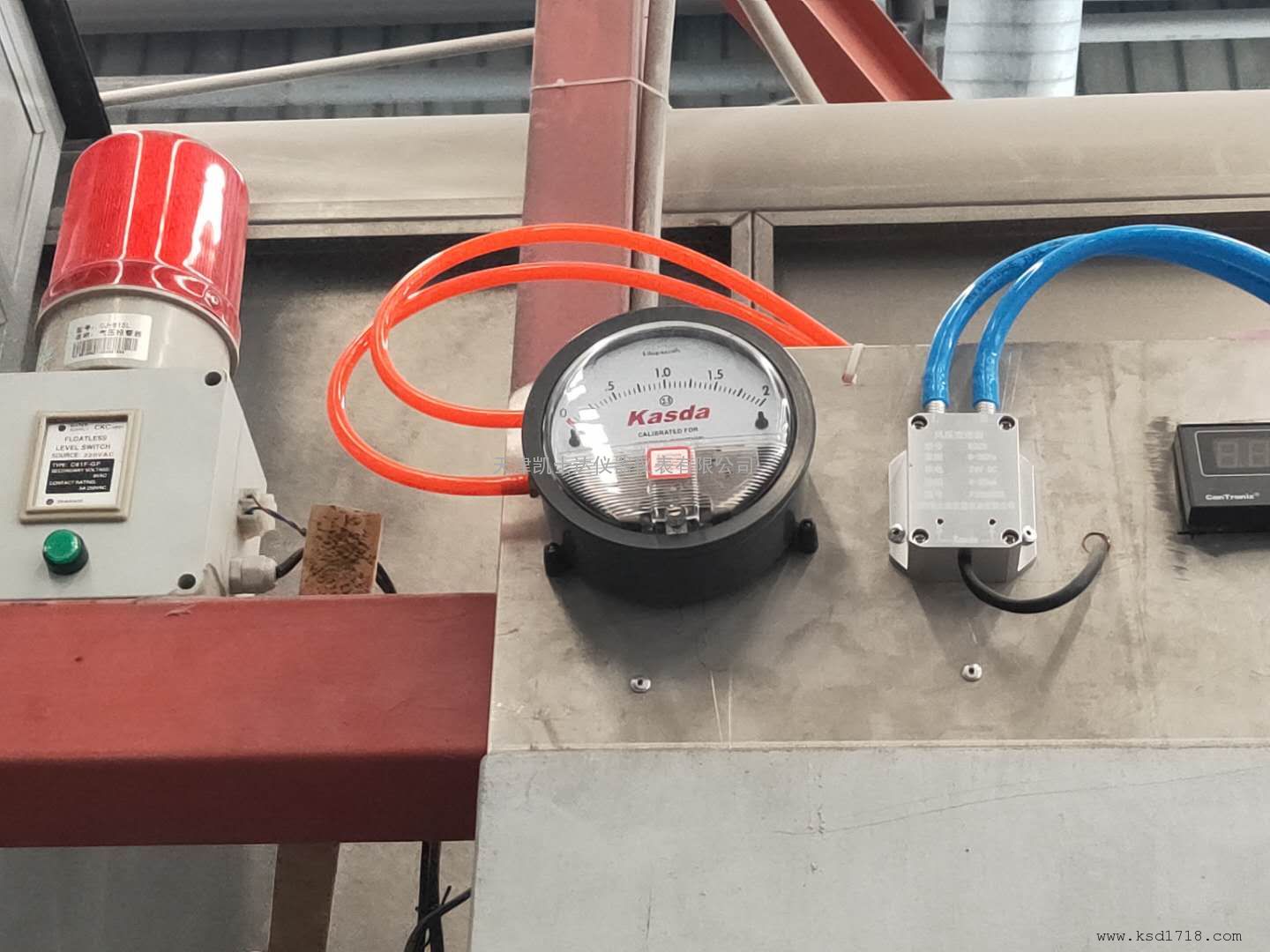

安装在风机上的传感器主要有差压开关、温度传感器，差压开关是开关信号，可以通过RVV线辐射，温度传感器是模拟信号，所以使用RVVP线。铺设，水系统，进水管，回水管，需要区分冷冻水管和冷却水管，但通常现场很容易区分，有保温层的就是冷冻水，没有裸管的是冷却水。

水管的直径取决于净水管的尺寸。DN400-DN100较为常见。了解管道的具体直径，方便定制设备。安装在水管上的传感器、水流开关、流量计、压力传感器、温度传感器。

（4）防火：防火，一般在国内的防火系统中，风、水、电系统和弱电系统是接口分离的（防火和弱电往往是两家公司做的）。所以，消防问题基本不用考虑，但施工要协调好，因为平时可能会排风扇，但灭火时要排烟，所以需要两套控制思路，即，通常由BA控制，但在消防时必须切断BA信号，单独控制消防控制。

一般来说，电气二次电路图必须有清晰的控制思路。所有的BA控制都离不开电气二次回路，所以现场经验是，如果和电气老板关系好，你的生意会很好。做的很好，不然电麻烦你，二次电路麻烦你，空调麻烦你，不配合调试，你的系统就彻底失败了。

二、BA楼宇自动化系统搭建说明

（1）空调系统：包括空调系统图和水系统图，这两张图一定要搞清楚。它包括风机的数量和型号，以及各种阀门和传感器的安装。水系统 简单来说，风系统中主要有风机、送风风机、排风机、风柜、新风机、空调风机柜、盘管机组等。

安装在风机上的传感器主要有差压开关、温度传感器，差压开关是开关信号，可以通过RVV线辐射，温度传感器是模拟信号，所以使用RVVP线。敷设、空调水系统、进水管、回水管，需要区分冷冻水管和冷却水管，但通常现场很容易区分，有保温层的就是冷冻水，没有裸管的是冷却水。

水管的直径取决于净水管的尺寸。DN400-DN100较为常见。了解管道的具体直径，方便定制设备。安装在水管上的传感器、水流开关、流量计、压力传感器、温度传感器。电动调节阀的尺寸一定要和做水的施工管理人员沟通确定尺寸，电动调节水阀一般也是水管施工的！

（2）配电：电，冷电，包括，低压电配电图，这个图一定要看透，各个通道的控制电路，控制方面，无论是公共照明还是插座都必须二次电路图 一定要摸好，因为要设计控制问题，要区分是主动信号控制还是被动信号控制。

结语

关于如何看BA楼宇自控系统的施工图，今天小编就先给大家讲解一下。事实上，BA楼宇自控系统的施工方式一般都需要一个项目的完整完成。
