现代城市的一个突出标志是各种颜色的摩天大楼。随着我国城市化进程的逐步推进，建筑物已成为城市管理的基本单位。城市中的各类商业，包括住宅小区、商业广场、写字楼，甚至各种产业集群，都一一建成。显然，城市的高效运行离不开建筑物的良好管理。

当然，智能建筑的概念想必很多人都不陌生。信息技术的飞速发展，帮助人们以一种新的方式管理楼宇：楼宇自动化系统、通讯控制系统、安防系统、办公自动化系统甚至基础能源系统的部署，可以全面实现楼宇管理的智能化、数字化。智能楼宇可视化解决方案基于各种业务系统的集成和连接，通过可视化平台实现楼宇的全面统一智能管理，既可以减轻楼宇管理者的工作量，又可以为不同的客户提供个性化的楼宇。目的。以提高其运营效率。

智能楼宇3D可视化管理平台将楼宇数字化高仿真场景中各子系统的运行数据可视化，提取运行数据用于设备运行、资产管理、安全防护等关键业务的态势分析。

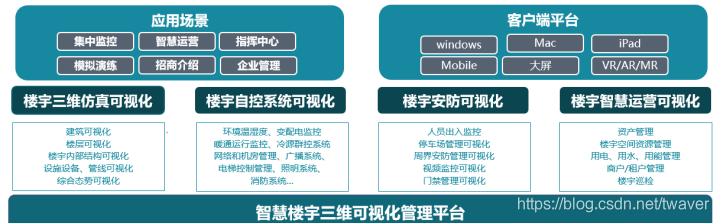

智能建筑3D可视化平台部分架构

该平台不仅实现了全局集中监控，还可以切换到各个子系统的监控对象进行分散查看，涵盖资产、安防、电力、监控、巡检等模块，帮助楼宇实现高效的可视化管理。管理人员可以在终端设备上掌握大楼的整体运行状态，配置日常管理和应急情况下的处理方案。在可视化场景下，可以轻松实现系统之间的联动，帮助楼宇提升整体运营管理能力。

基于架构我们可以看到平台的主要功能模块分为4个：3D仿真、楼宇自动化、安全和运营。由于内容较多，本片将重点介绍3D仿真和楼宇自动化两大模块作为第一部分。

建筑场景的3D模拟建筑外观模拟

3D仿真属于基础模块，楼宇管理的所有数据都会基于楼宇的3D仿真模型进行绑定展示。平台将根据实际建筑外观创建建筑的3D仿真交互模型。在保持与实际建筑完全一致的前提下，将致力于展示高精度模型。可根据具体需求制作科幻或现实主义的建筑模型，以满足实际项目的需要。多样化的显示需求。

在此基础上，可以根据需要对建筑周边的其他建筑、地块、环境等进行进一步抽象化，营造高还原度的模拟展示环境，提升建筑的整体外部形象。

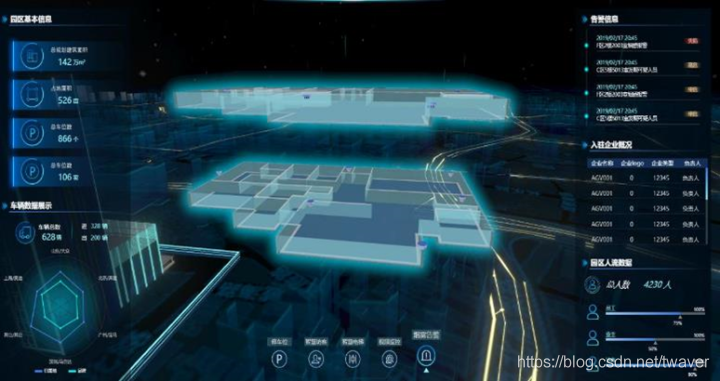

建筑物的3D模拟显示内部布局演示

除了建筑外观，建筑内部还需要构建3D场景，实现对建筑的全方位展示。平台直观地展示了建筑的结构、楼层、布局、设施设备，并与其实际位置、编号一一对应，与实际场景保持一致。当用户在可视化界面点击任意一座建筑时，可以进入楼层界面查看建筑层级信息、楼层布局、设备分布等。能够查看从建筑到楼层、房间到房间层级的所有资产和设备信息。

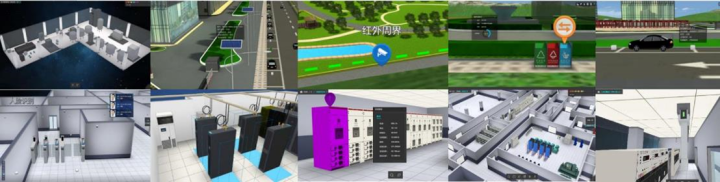

建筑室内布置展示设备与设施的建模

为提高楼宇的管理水平，平台支持将所有建模对象纳入管理范围，实现资产管理，包括但不限于：物联网设施（路灯、垃圾桶、摄像头、停车位、大门、等；楼宇设备：摄像头）、门禁、空调、电梯、电器设备、照明、网络设备、办公桌椅、消防设施及周界电子围栏、入侵报警设备等安防设施。

通过3D可视化平台楼宇自控系统图，用户可以对资产进行增删改查、资产统计等维护，并进一步对资产的数量、种类、具体原因及故障/损坏的数量、采购等进行统计分析时间等；快速定位并呈现在 3D 视图中，便于维护人员进行维护。

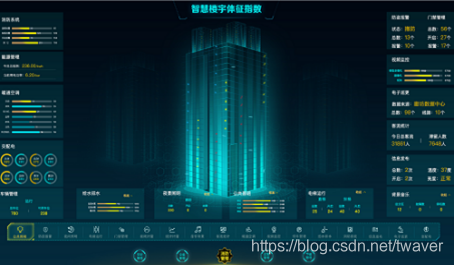

设备设施3D模型综合态势可视化

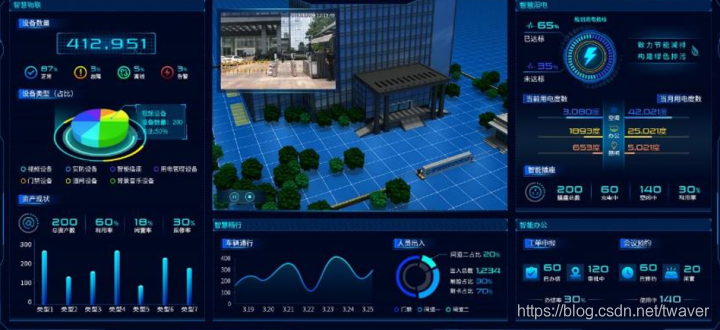

完整的仿真场景建立后，平台将各个系统的数据和模型进行绑定楼宇自控系统图，呈现在各个终端上，让管理人员一目了然地掌握楼宇的综合运营情况，包括楼宇的综合信息、操作情况，人员情况。、物资情况、安全情况、车辆情况、楼宇关键业务数据展示等。

楼宇自控系统综合态势展示可视化管理

智能建筑中有大量的电气设备，包括空调、照明设备、电气设备、给排水设备等HVAC设备。为合理使用设备，节约能源，节省人力，保障设备安全运行，三维可视化管理平台通过与楼宇自控系统对接，实现设备可视化管理。

电子设备

平台接入电力设备，查看楼宇供配电系统各设备运行状态的重要运行指标，如开关状态、故障告警、电压、电流、功率因数、有功功率、用电量等基础数据，并进行数据分析。记录及能耗分析，如记录各种参数、状态、告警、记录开/关时间、累计运行时间、用电峰谷、故障率等。

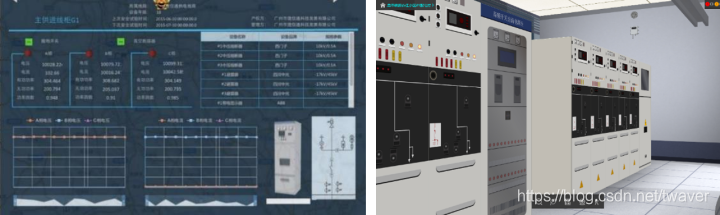

电气设备的建模和数据可视化 HVAC 设备

与暖通设备对接后，平台支持暖通设备（空调、新风设备等）运行情况以2D或3D形式可视化。当前冷却能力等

对于大型暖通空调系统，可以查看暖通空调系统核心设备的关键运行指标，清晰区分暖通空调系统中的冷冻水和冷却水管理系统，并以如下形式显示管道中的流向动画片; 上下游设备，连接设备之间的连接关系和管道走向显示直观清晰，并可播放管道动画，简化运维工作流程。

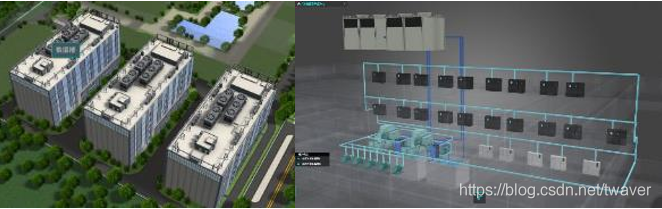

HVAC 设备和结构照明设备的 3D 渲染

平台支持楼宇综合照明系统，对楼内照明设备进行可视化集中控制，可根据楼层、房间、照明类型、累计开关时间监控照明电路的开关状态等。可视化终端帮助管理人员及时处理照明设施的维护问题，提高楼宇的管理效率和服务水平。

对照明设备控制和数据统计建筑物的基本支持

除了上述各种设备外，楼宇的基础支撑设备也可以在可视化平台中进行统一管理，包括环境感知设备和IT支撑设备。

其中，环境感知设备主要包括各种传感器，如温度、湿度等。平台接入后，对数据进行处理，并以热图、数值、云图等多种方式呈现，方便运维人员对环境温湿度一目了然。平台支持环境温湿度异常时及时报警和定位异常区域，帮助运维人员快速处理问题，保障楼宇运营安全。

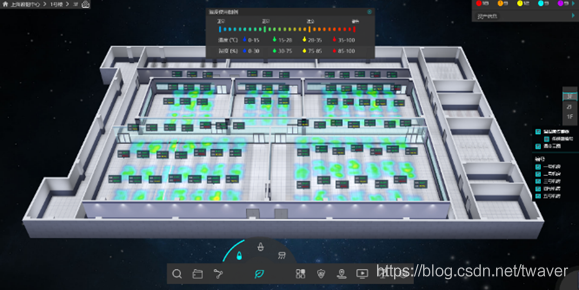

温湿度监测

IT支持比较复杂，需要考虑机房环境（对于有机房的建筑）、网络设备、存储设备等。由于IT应用比较复杂，可以为他们展示IT应用架构，所以管理人员可以直观地了解大楼的 IT 设施结构。

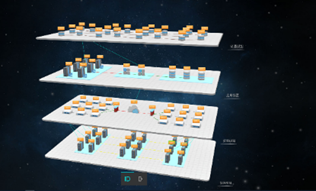

IT架构

在3D场景中，专线、虚拟专线、裸光纤、防火墙、行为管理、有线网络、无线网络、通信协同、网络设备、服务器、服务可用性等常用指标直观显示和监控。通过彩色、声音、邮件、短信、微信等多种报警形式，全面报警显示。
