今天我们将解释（如何连接电动阀装置中的控制线）的工作原理并介绍图片。本文主要讲解电动阀装置中控制线如何连接的工作原理，并介绍图片。

电动阀装置中控制线的连接方法 六线制电动阀配备的精小型电动执行器分为开关型和调节型，由驱动开关控制和信号反馈控制组成。开关式六线制电动阀六个端子的作用是：1、2、3是驱动器控制电动阀装置中控制线的连接方式

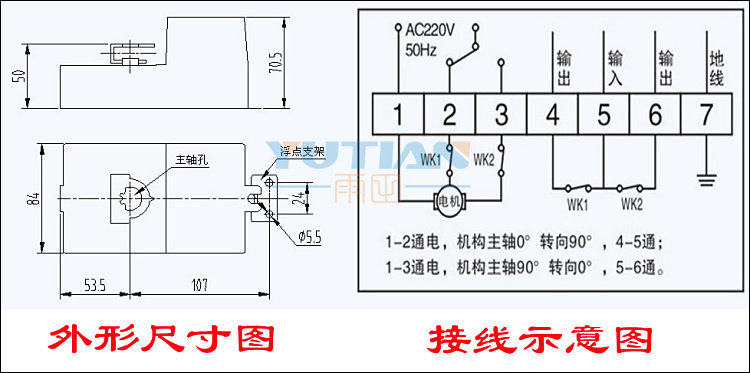

配备六线制电动阀的精小型电动执行器分为开关型和调节型，由驱动开关控制和信号反馈控制组成。开关式六线制电动阀六个端子的作用为：1、2、3为驱动控制，4、5、6为信号反馈控制;

当1、2接通时，阀门打开，同时保持4、5形成回路楼宇自控电磁水阀接线，电动阀反馈到信号位置；

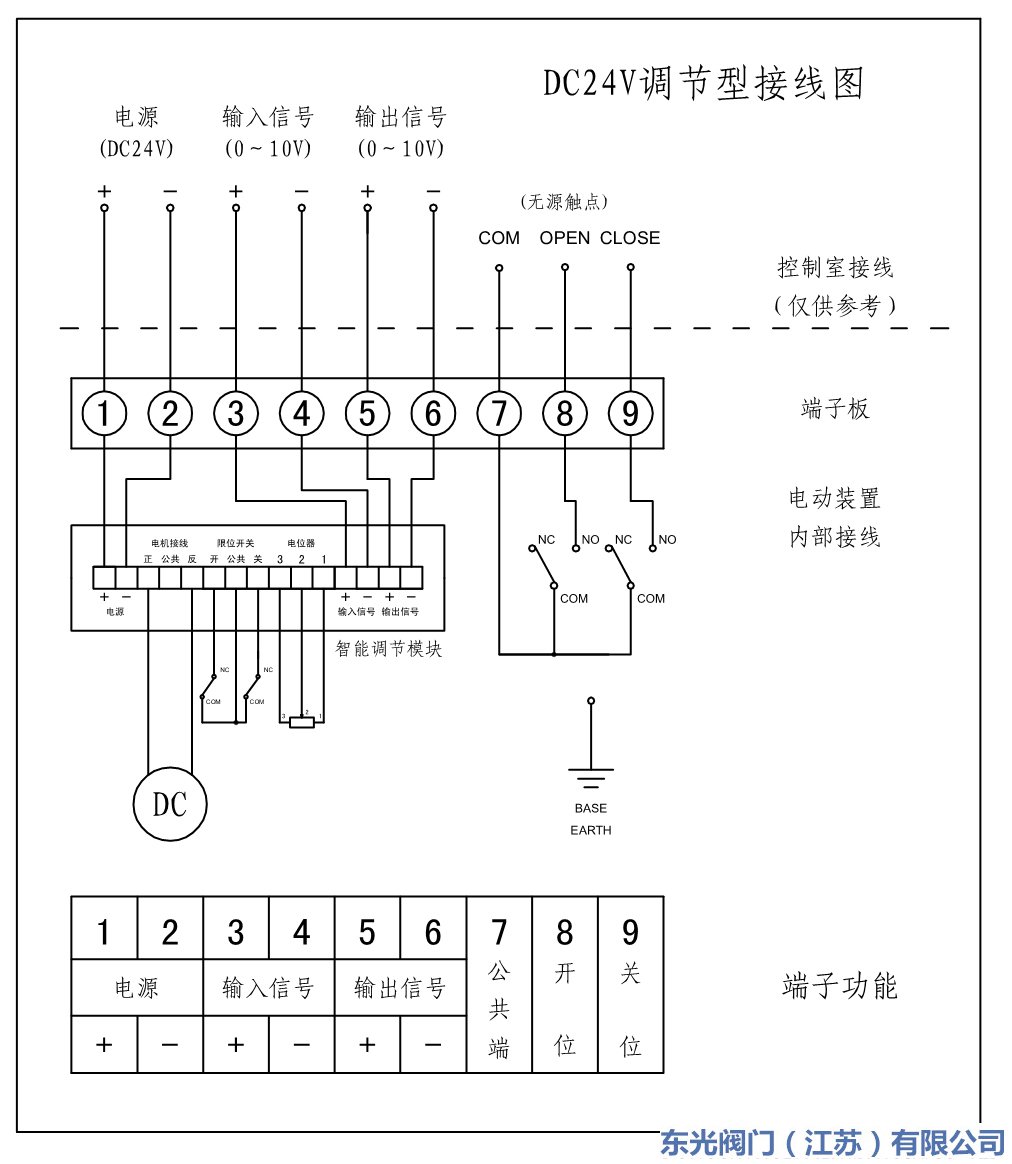

当1、3开启时，阀门关闭，同时4、6保持形成回路，电动阀反馈到关闭位置信号。调节六线制电动阀六个端子的作用是：

1、2为电驱动控制，可接DC24V电源电压（如需380V电压请另行说明）。

3、4为输入信号控制，可接收4-20mA电流信号或0-10V电压信号。

5、6为输出信号反馈控制，可对应反馈4-20mA电流信号或0-10V电压信号，方便远程操作控制。

电动阀一般由电机驱动，电机比较耐电压冲击。电磁阀有快开快关之分，一般用于小流量、小压力，要求开关频率大的场合，反之亦然。电动阀的开度是可以控制的楼宇自控电磁水阀接线，状态有开、关、半开、半闭，可以控制管道中介质的流量，但电磁阀不能满足这个要求。
