东升大厦楼宇自控系统设置方案

摘要： 摘要：文章介绍了东升大厦楼宇自控系统的设置方案，强调了楼宇自控系统对于智能楼宇设备设施管理的重要性和必要性，并通过案例说明了如何配置系统。东升大厦

关键词：楼宇自动化系统 智能楼宇设备与设施管理

东升大厦，位于山东省东营市西城区，总建筑面积，建筑高度99.7m，地上26层，地下2层，室外庭院面积约100,000平方米。、商务、娱乐、酒店为一体的综合性智能建筑。东升大厦楼宇自控系统采用西门子楼宇科技（天津）有限公司为楼宇提供的最新一代西门子系统。该系统可以提高东升大厦的整体管理水平，节约能源，提供更舒适的室内环境。该系统纳入楼宇自控管理系统，是一套基于分布与分布理论的成熟楼宇自控系统。

1 楼宇自控系统的设计思路和原理

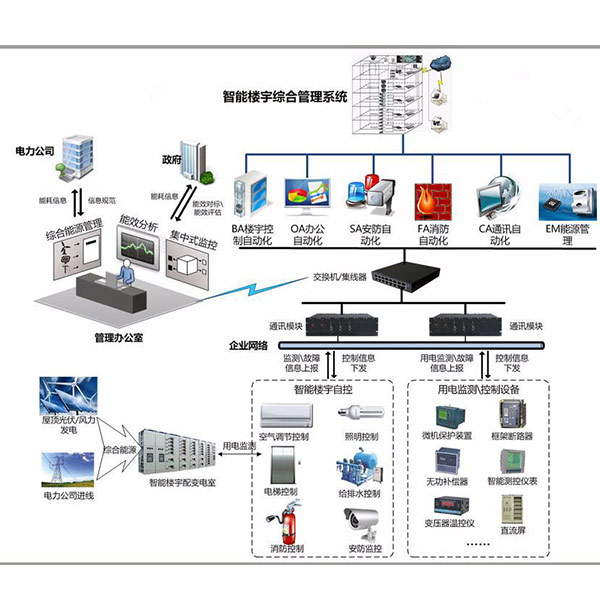

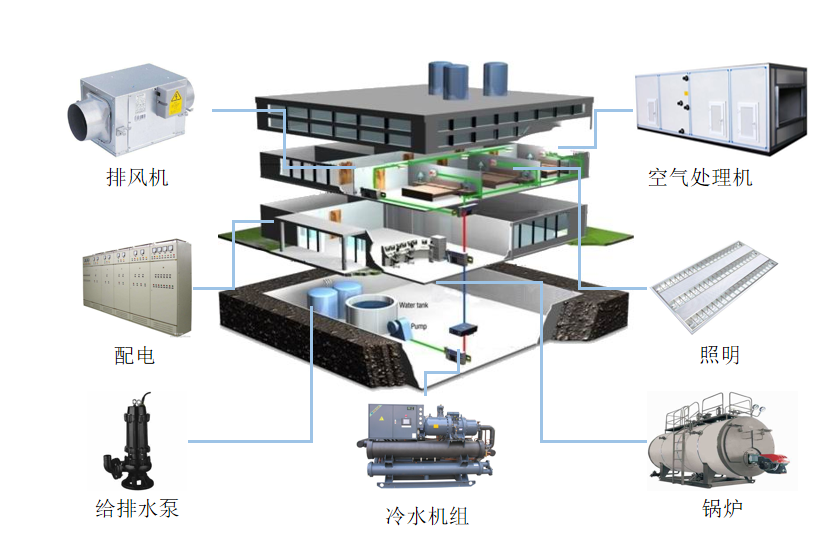

东升大厦楼宇自控系统是由冷热源、空调、通风、给排水、配电、照明、电梯等设备或系统组成，以集中监控、控制和管理为目的的综合系统。可靠、节能、省力、综合管理。为了构建一个优秀的楼宇设备监控系统济宁楼宇自控系统，在系统的设计中考虑了三个要素。一是确定为设备或各子系统服务的控制器I/O点的数量和类型，同时确定I/O点数的接口技术处理；另一种是现场仪器、仪表、传感器、变送器和执行器。其他组件的正确选择和配置；

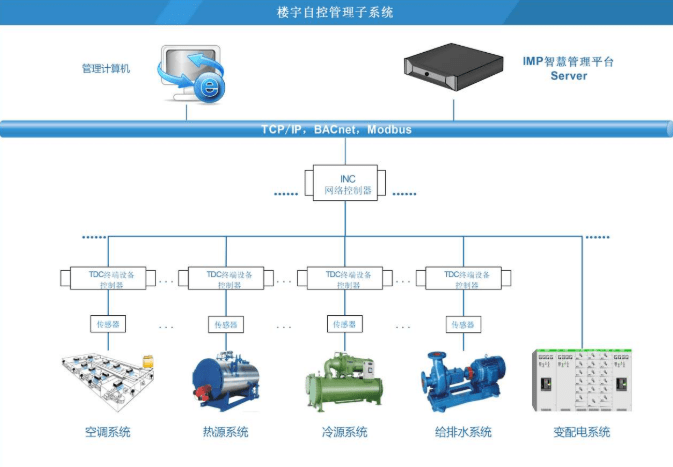

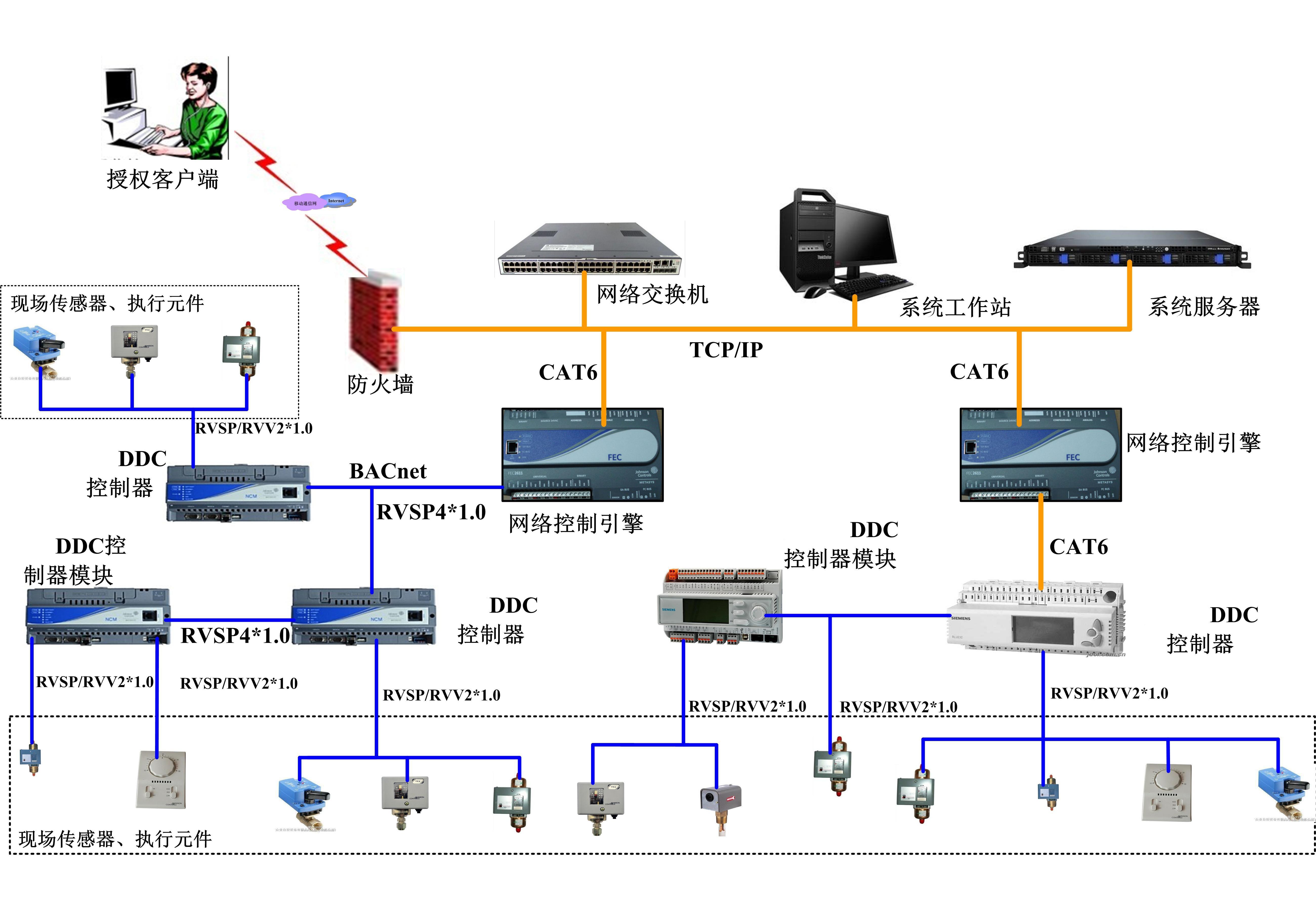

楼宇自动化系统是西门子推出的新一代楼宇自动化/系统集成平台。整个系统由监控软件、ddc 控制器、传感器、阀门和执行器组成。根据东升大厦机电设备及弱电系统设计方案的具体情况，重点细化以下问题：

(1)根据东升大厦弱电系统的总体要求，选用西门子的监控软件。系统采用/结构，支持//操作系统，支持OPC等协议和开放接口，提供与丰富的功能选择，是一个成熟的系统；

(2)根据被控设备的要求选择不同处理能力的ddc控制器。控制器的搭配对系统的合理配置起着重要的作用。每个控制厂家的控制器都有多种产品控制器的合理选择对优化网络拓扑结构和控制系统的成本具有不可忽略的影响，基本原则是控制器应尽可能靠近控制对象，设备与远距离不应该共用同一个ddc控制器；

(3)为了保证系统的稳定性和可靠性，楼宇自控系统的控制器、传感器和执行器的电源是独立的，与受控设备集中。

2 楼宇自控系统的控制内容及目标

一般来说，楼宇自控系统应为用户提供以下功能：

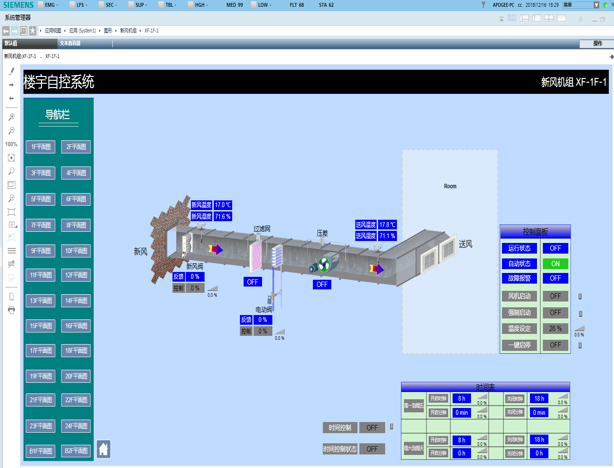

（1)通过配置系统的硬件和软件，可以测量各种工艺参数和设备状态，设置和控制设备的启停，提供设备运行报告等功能；

(2)监控显示系统监控设备的工作状态，出现故障自动报警；

（3)现场自控机构安全调节功能；

（4)根据系统记录管理和分析当前和过去的操作流程；

（5)提供计算和预测工具，优化组合运行参数，实现设备的优化使用；

(6)实现楼宇自控系统与其他系统的数据交换；

为此，我们对各个子系统进行了相应的需求分析济宁楼宇自控系统，最终确定了东升大厦项目所包含的楼宇自控系统监控对象的具体内容和目标。

2.1 冷冻站系统监控

监控设备包括：冷水机组、冷却水循环泵、冷冻水循环泵、冷却塔、自动补水泵、电动蝶阀等。

(1)按照预定的工作和假期安排，定时启停冷水机组及相关设备。完成冷却水循环泵、冷却塔风机、冷冻水循环泵、电动蝶阀的顺序连锁启动、冷水机和冷冻水机组、电动蝶阀、冷水循环泵、冷却水循环泵和冷却塔风机的顺序连锁停机。

启动顺序为：立即打开相应的冷却水和冷冻水管路上的阀门；冷却塔风机、冷却水泵、冷冻水泵延迟2~3min启动；制冷主机延时3~4min。
