一、综合布线系统基本概述
综合布线系统随着智能建筑的发展而兴起。它是实现智能建筑“智能化”的“神经网络”。综合布线系统可以满足智能建筑中各种信号传输的需要，是智能建筑的基础设施之一。
1950年代，经济发达国家在城市新建了大型高层建筑。为了增加和提高楼宇的使用功能和服务水平，首先提出楼宇自动化的要求，在楼宇内安装各种仪表、控制装置和信号。显示等设备，并采用集中控制和监控，便于运维管理。
1980年代以来，随着科学技术的不断发展，特别是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层建筑服务功能的增加和客观要求的提高，传统专业布线系统已不能满足需要。
1980年代后期，综合布线系统逐渐引入我国。
1.1、综合布线系统的基本概念
关于布线系统的名称：
PDS - ( )：它是一种综合通用传输系统，可以连接电话、计算机、会议电视和监控电视等结构化信息传输系统。
SCS - 结构化布线系统 ( )：是一种电信布线系统，可以支持任何用户选择的语音、数据、图形和图像应用程序。
GCS - 通用布线系统 ( ) 是在智能办公室中构建数字信息系统的基础设施。是一个结构化的综合布线系统，将所有语音、数据等系统集成在一起进行统一规划设计，为办公场所提供信息化和智能材料媒体。支持未来语音、数据、图形、多媒体等综合应用。
根据我国国家标准GB/-2000，我国布线系统命名为综合布线系统GCS()
1.2、综合布线系统主要标准
国际标准是：
l ANSI/EIA/TIA-569商业建筑通信路径和空间标准
l ANSI/EIA/TIA-568-A商业楼宇通信布线标准
l ANSI/EIA/TIA-606商业楼宇通信基础设施管理标准
l ANSI/EIA/TIA-607商业楼宇通讯布线接地及接地要求
l ANSI/TIA TSB-67非屏蔽双绞线端到端系统性能测试
l EIA/TIA-570住宅和N型商用电信布线标准
l ANSI/TIA TSB-72 集中式光纤布线指南
l ANSI/TIA TSB-75开放式办公室新水平布线应用方法
l ANSI/TIA/EIA-TSB-95 4对100Ω 5类电缆增加水平布线应用方法
国内标准为：
l GB/T 50311-2000 建筑物和建筑物综合布线系统工程设计规范
l GB/T 50312-2000 建筑物和建筑物综合布线系统工程验收规范
l -2007《综合布线系统工程设计规范》
l -2007《综合布线系统验收规范》
1.3、综合布线系统的特点
(1）全面且兼容性好
传统的专业布线方式需要使用不同的电缆、电线、连接设备等设备。技术性能差别很大，很难互相使用，互不兼容。综合布线系统具有集成所有系统、相互兼容的特点。采用光缆或优质双绞线及连接硬件，可满足不同厂家对终端设备传输信号的需求。
(2）灵活且适应性强
在使用传统的专业布线系统时，如果终端设备的位置和数量需要改变，就必须铺设新的电缆和安装新的设备，并且在施工过程中，可能会出现相邻线对的传输信号中断的情况否则质量会下降。增加了工程投资和建设时间，传统专业布线系统的灵活性和适应性较差。综合布线系统中的任何一个信息点都可以连接不同类型的终端设备。当设备的数量和位置发生变化时，只需插入即可实现新的配置。
(3）便于日后的扩容和维护管理
综合布线系统的网络结构一般采用星型结构，每条线路独立，在改建或扩容时互不影响。
综合布线系统的所有布线部件均采用积木式标准件，模块化设计。因此，零件更换方便，易于隔离排除障碍，集中管理方式有利于检测和维护，节省维护成本，提高工作效率。
(4）技术经济合理
综合布线系统各部件均采用优质材料和标准化元器件，并严格按照标准进行施工和测试，确保系统技术性能优良可靠，满足当前和未来的通信需求；减少了维护管理和维护成本的维护工作。综合布线系统虽然初期投资较高，但可以统一施工，布线方向统一，节省了系统使用的建筑空间，方便用户使用和维护。所有者。从综合布线系统的整个服务周期来看，它比传统布线更经济。
二、综合布线系统的基本组成
2.1、系统基本结构
a：集中式（MDF）：整个系统只有一个机房，没有骨干，常用于小型单体建筑，如小型宾馆、小型写字楼等。
b：分布式（二级/三级）
MDF+nIDF（整个系统由1个机房和n层布线室组成，每层布线室和机房通过室内骨干连接），常用于大型行政办公楼、酒店等单体建筑.
c：还有一种分布式结构，主要采用公园式建筑：
HDF+ nMDF+ nIDF：整个建筑群由一个中央机房、N个机房、N层布线室组成。各楼层布线室与机房通过室内骨干相连；各栋楼的机房与中央机房通过室外骨干相连，常用于学校等校园建筑。

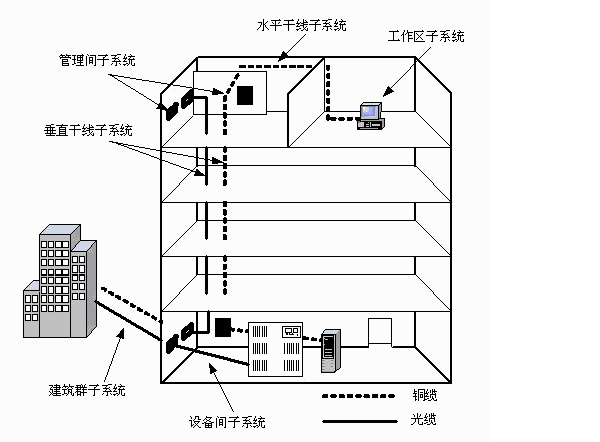

2.2、系统组成
综合布线系统为开放式结构，可支持电话及各种计算机数据系统，以及会议电视、监控电视等系统的需要。根据 ISO/IEC 标准，结构化布线系统可分为 7 个独立的布线子系统。
（1）工作区子系统（办公室内部布线等）。
（2）水平布线子系统（同层布线）。
（3）垂直中继子系统（楼层之间的垂直布线）。
（4）设备间子系统（设备管理中心接线）。
（5）管理子系统（地柜布线等）。
（6）建筑子系统（建筑间布线）。
（7）进线子系统（与外部网络接线）。
2.2.1、工作区子系统
工作区子系统又称服务区子系统楼宇自控布线，由跳线和信息插座连接的设备组成。其中，信息插座有壁挂式、地面式、桌面式等，常用的终端设备有电脑、电话、传真机、报警探头、摄像头、显示器、各种传感器设备、音响设备等。
2.2.2、水平子系统
水平子系统在国标中称为布线子系统，在以往资料中也称为水平主干子系统。水平子系统由工作区信息插座模块、模块与楼层管理间的连接电缆、配线架、跳线等组成。
2.2.3、垂直子系统
垂直子系统在国标中称为干线子系统，它提供建筑物的干线电缆，负责连接管理室子系统和机房子系统，实现主配线架与中间的连接。配电架。
2.2.4、设备间子系统
机房在实际应用中一般称为网络中心或机房。它是在每个建筑物的适当位置进行网络管理和信息交换的场所。
2.2.5、管理子系统间
管理机房子系统，又称电信机房或布线机房，一般位于各楼层的中间。管理人员应对工作区、电信机房、设备机房、进线机房内的布线设备、电缆、信息插座模块等设施按一定模式进行识别和记录。
2.2.6、建筑复杂子系统
楼群子系统又称楼宇子系统，主要实现楼宇之间的通信连接。一般采用光缆并配置相应的设备。它支持建筑物之间通信所需的硬件，包括电缆、端接设备和电气设备。保护装置。
2.2.7、进线子系统
进线室是楼宇对外通信和信息管道的入口，可作为楼群入口设施和布线设备的安装场所。
进线应设一栋，一般设在地下室。外线应从两条不同的线路引入进线，有利于与外部管线的沟通。进线通过管道或通道与建筑物红外范围内的人孔或手孔互连。
三、综合布线系统设计要点
继续更新，敬请期待，有问题请指出。
