今天给大家分享一个《某甲级5A级建筑工程弱电智能系统设计方案》，文末需要下载。

项目概况：

本次弱电智能化施工范围：XX所有室内及屋顶层弱电智能化改造设计。

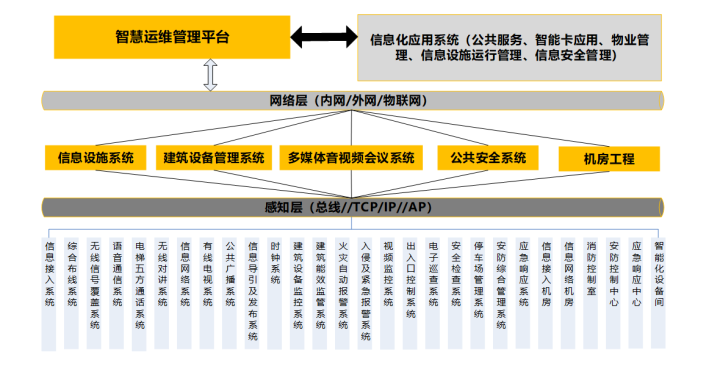

智能系统架构设计

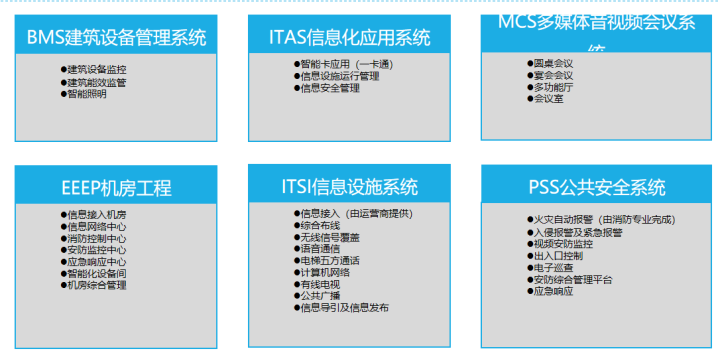

智能系统功能规划

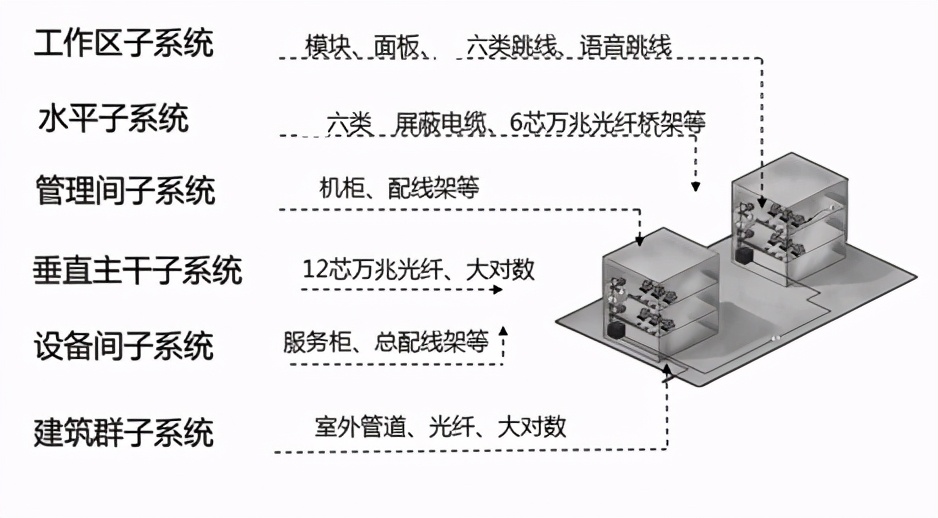

ITSI - 综合布线系统设计

主干采用12芯10G单模光缆

水平线采用千兆六类（CAT6）UFTP非屏蔽铜线）

光缆护套的防火等级为OFNR，铜缆护套的防火等级为CMR。

主布线室光纤汇聚采用先进的NGF高密融合分离光纤配线架。

ITSI-网络安全保护要求

网络安全等级保护、基本策略、基本方法。关键信息基础设施在网络安全等级保护体系的基础上楼宇自控系统解决方案，实施重点保护。是国家网络安全保障的基本制度

2019年5月13日，2.0正式发布，2019年12月1日正式实施。

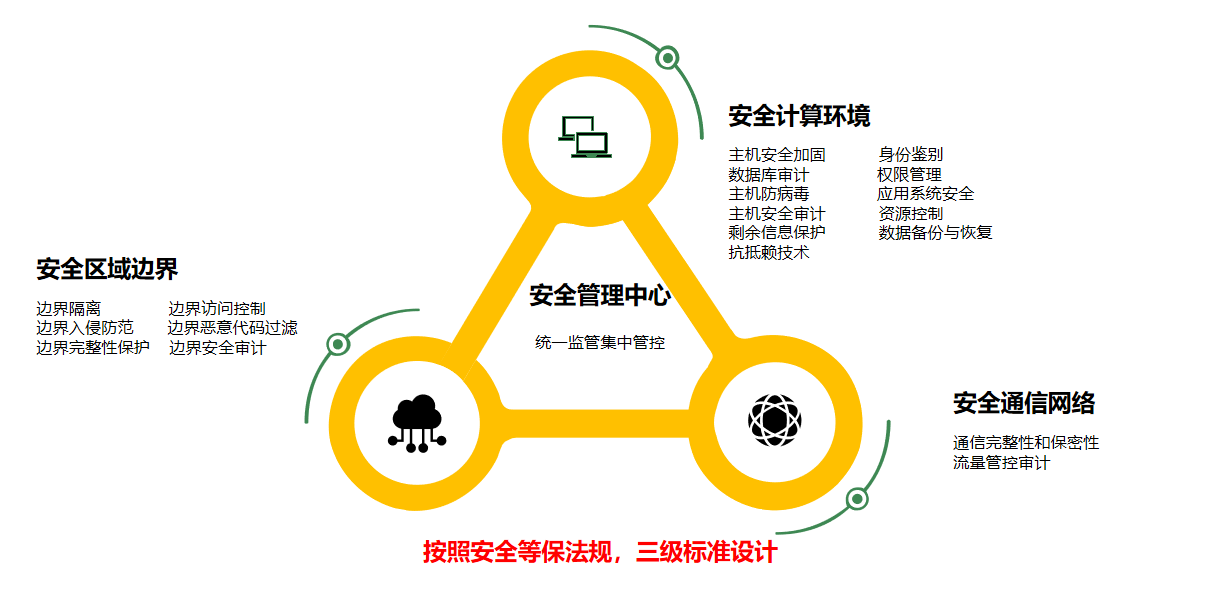

ITSI-网络安全防护设计

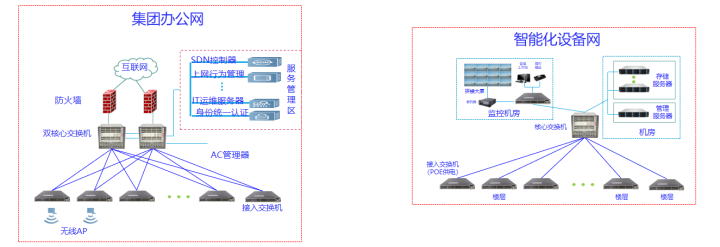

ITSI-网络系统网络图

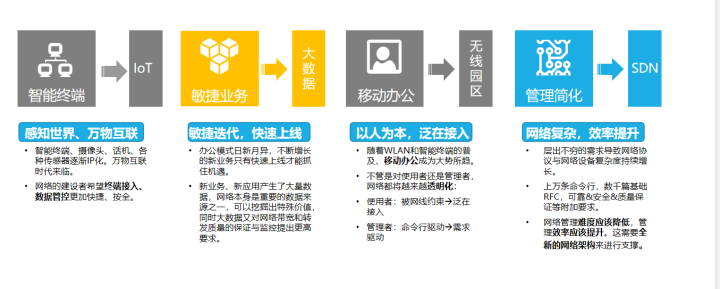

高带宽、高可靠性、低延迟

全网10G骨干，40G互联核心区

基于不同建筑和应用场景的无线解决方案

0配置，管理维护方便

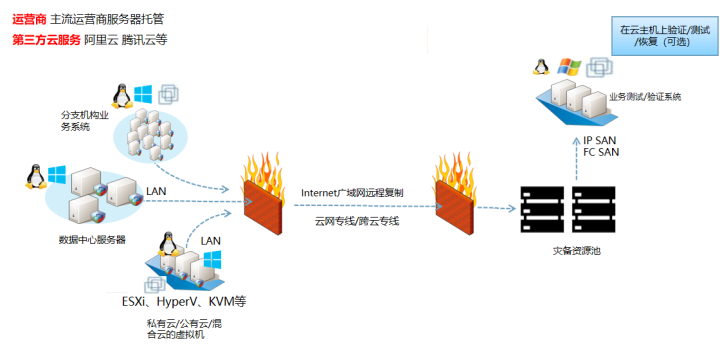

环境保护和业务连续性

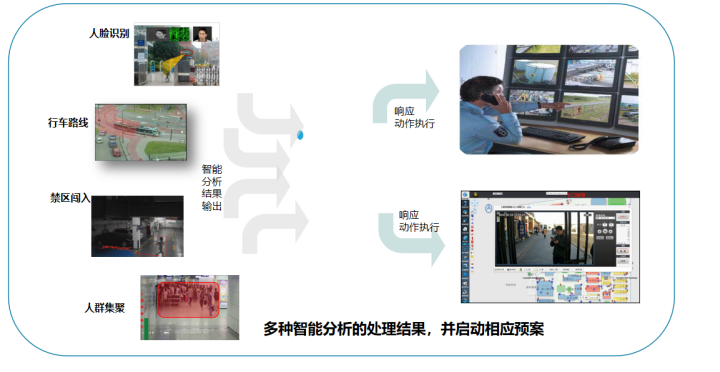

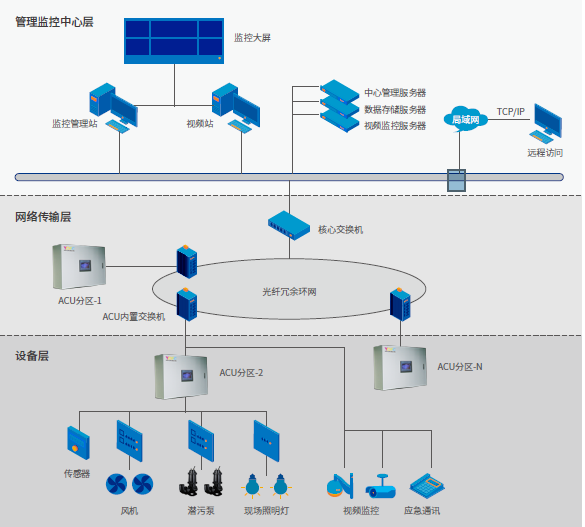

PSS-应急联动

ITSI-信息发布系统设计

便捷查询：提供楼层导航、会议信息等交互式查询，方便参会人员

提升体验：提供电视直播、新闻资讯等娱乐休闲，提升体验

快速推广：发布公告、宣传知识、紧急通知等信息，快速推广传播

会议指导：会议指导信息发布

会议预订：会议预订管理

BMS-楼宇自控系统的功能设计

中央空调及新风监测与控制：中央空调是建筑物机电设备中的主要耗能者，约占总耗能的60%。

冷热源机组监控：累计各制冷机组、冷冻水泵、冷却水泵的运行时间，自动选择运行时间最短的设备启动，延长机组寿命。冷热源监控系统可以实现制冷系统的能量控制和管理，实现各设备的切换时序和联锁保护功能。.

给排水系统监控：每年节省的电费和水费占楼宇自控系统成本的6%左右。给排水监控系统中的水泵与水箱、水池的水位联动，只在需要时才投入运行，避免不必要的浪费，还可以对污水系统进行监控。.

配电及配电监控：通过楼宇自控进行调度控制，使受控灯具能够按时关闭/需要避免常亮。每年节能约占楼宇自控系统成本的15%。

系统主要监测电源的高、低压、电流、功率、功耗、频率等主要参数。

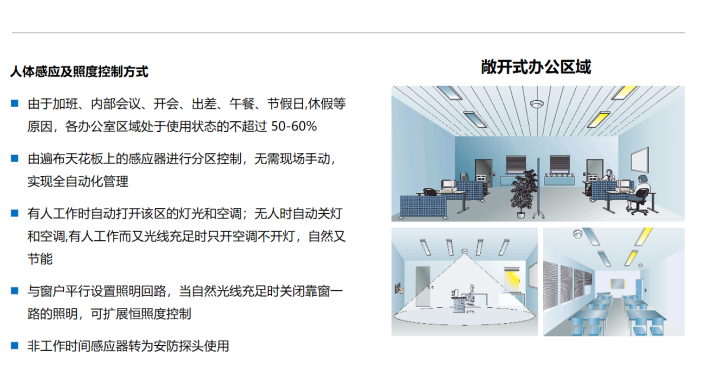

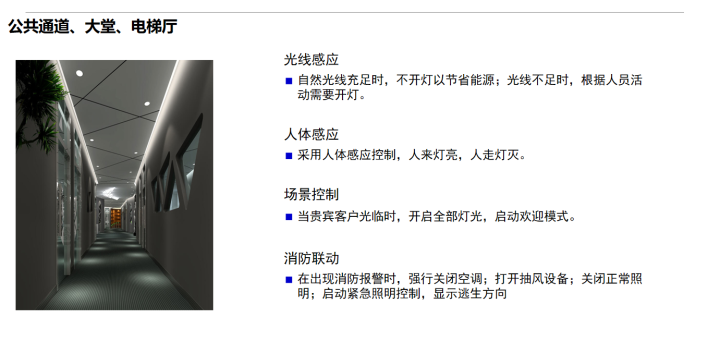

灯光控制系统对公共区域的灯光进行控制和有效管理，以节省电力，降低管理成本。如果需要智能照明，可以取消该系统，避免重复建设。

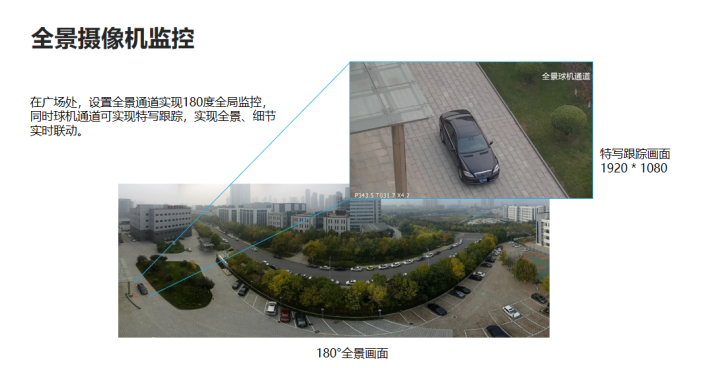

全景摄像机监控

广场内设置全景通道，实现180度全域监控，球机通道可实现近距离跟踪，实现全景与细节实时联动。

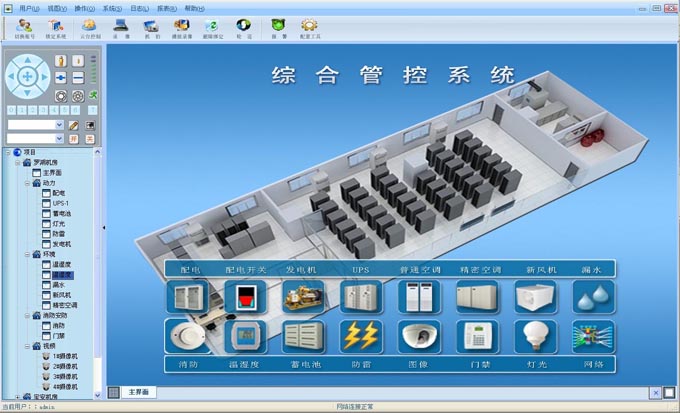

智慧运维管理平台

动态交互体验：

随着观众的靠近，液晶屏上形成动态的追波效果，伴随着汽船的汽笛声，形成虚实结合的真人模型体验效果。

感应方式：红外线

数字主题形象展示墙：

不同业务板块的展示：对应的磁贴和文字

同时，可以建立政务服务清单：推动国家新政策新规定，实现公民与政务互动。

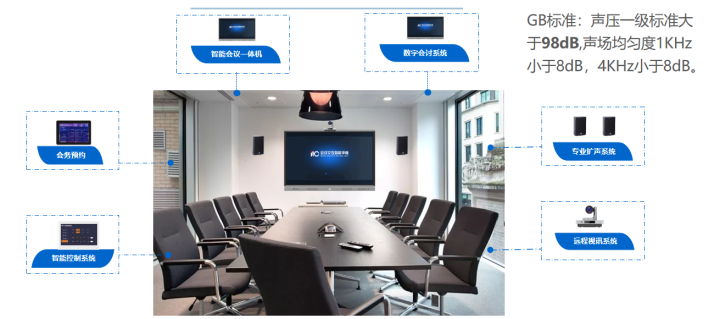

小会议室配置

GB标准：声压级1标准大于98dB，1KHz时声场均匀度小于8dB，4KHz时小于8dB。

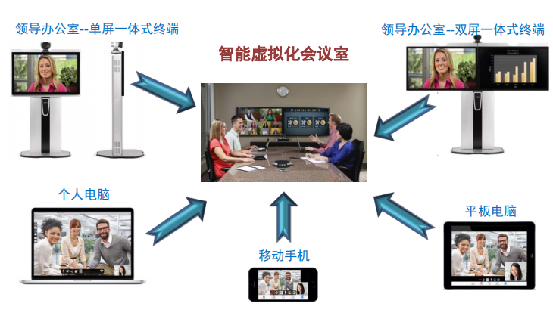

虚拟化视频会议

支持个人电脑、平板电脑、手机访问虚拟会议室；

将整个虚拟会议室的范围扩大到领导办公室、员工个人工作站、领导家，甚至在去某个地方的路上；

会议范围不受任何地理位置的限制，只要网络可达。

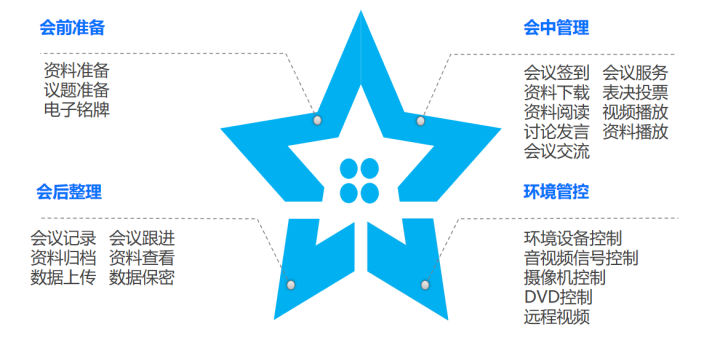

会议无纸化系统

如何获取信息？

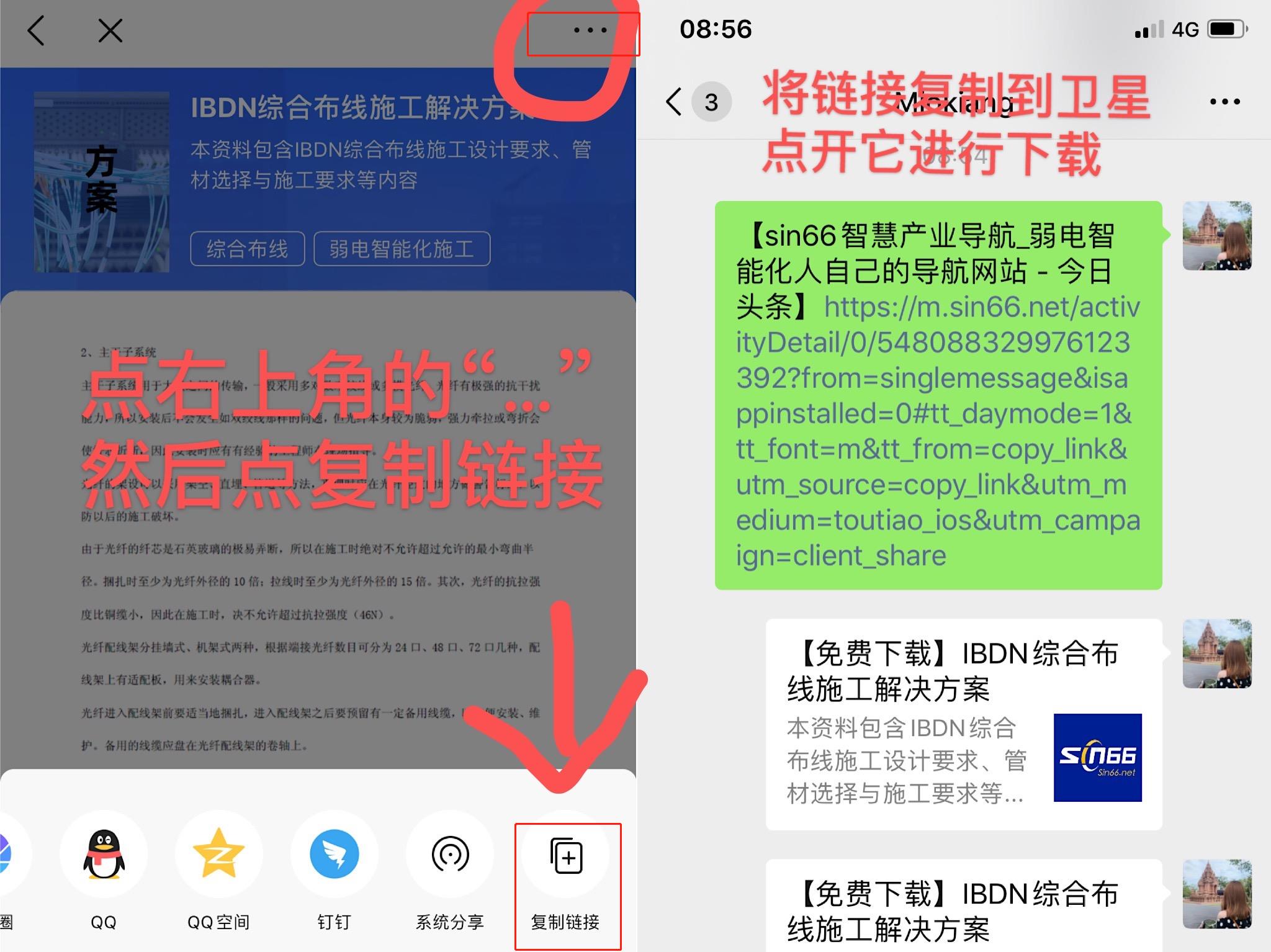

1.手机用户：请看下方下载教程！！那就点击文末“了解更多”下载吧！！
