前言

熟悉弱电系统最直接有效的方法就是看图！

想知道系统组成？看系统图！

想知道系统是如何工作的吗？看看原理图！

当你刚刚踏入弱电行业的门槛时，阅读所有弱电系统的图是对的。

一、智能工程

从这张图中，我们可以看出弱电系统由哪些常见的子系统组成。听弱电系统不用抹眼，也不知道它包括什么。

二、综合布线系统示意图

这张图是综合布线系统的示意图。顾名思义，综合布线就是布线。只要系统涉及到布线楼宇自控系统原理图，基本上都可以归入综合布线系统的范畴。

三、计算机网络拓扑

这张图是计算机网络拓扑图，我们使用的网络就是由这些设备组成的。

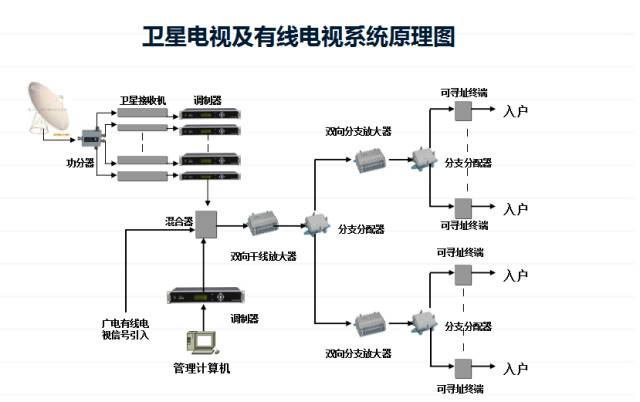

四、卫星电视和有线电视系统示意图

这张图是有线电视系统图，由一些分支器、放大器、调制器等组成。

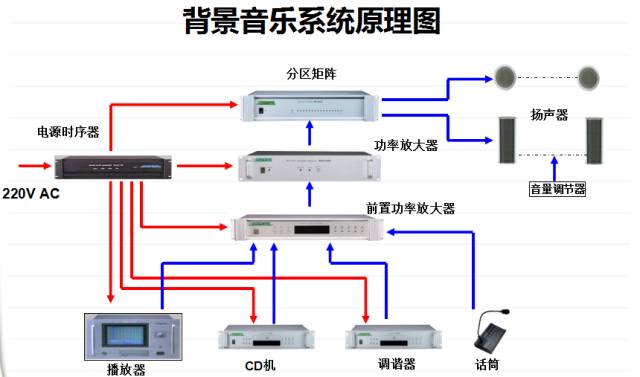

五、背景音乐系统示意图

此图为公交系统的背景音乐系统。

六、网络版背景音乐系统图

这张图是网络版的背景音乐。大型公共广播系统将采用网络型，在商场、校园、工厂等场所广泛使用。

七、多媒体信息发布系统示意图

这张图是多媒体信息发布系统的示意图，简单明了，信息发布系统的组织结构一目了然。

八、485公交系统周界报警系统图

这张图是485总线系统的周界报警系统图。前端探测器手拉手，与总线控制模块相连，这些报警器的地址由控制主机分配管理。

九、电子围栏原理图

上面两张图是电子围栏的示意图。目前，周界防御系统采用电子围栏系统，安装方便，误报率低。

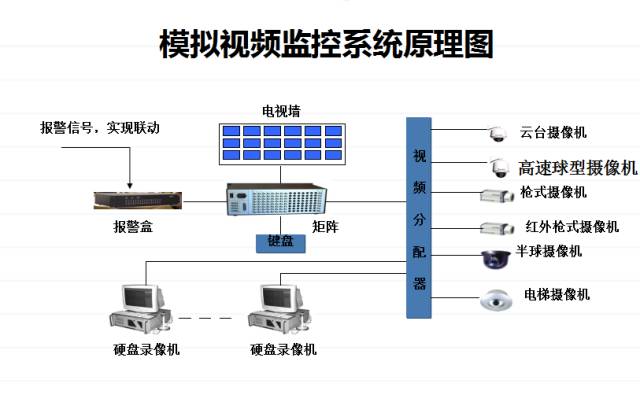

十、模拟视频监控系统示意图

这张图是模拟监控系统的示意图，在现实中很少用到。

十一、网络视频监控系统图

网络视频监控系统图，目前广泛使用

十二、楼宇对讲系统图

这张图是楼宇对讲系统的示意图。楼宇对讲系统掌握了一个品牌的系统构成，基本上每个厂家都会知道。

十三、停车场管理系统示意图

这张图是停车场管理系统的原理图，简单明了。

十四、门禁系统示意图

这张图是门禁系统图。基本上所有厂家的门禁系统组成基本相同。

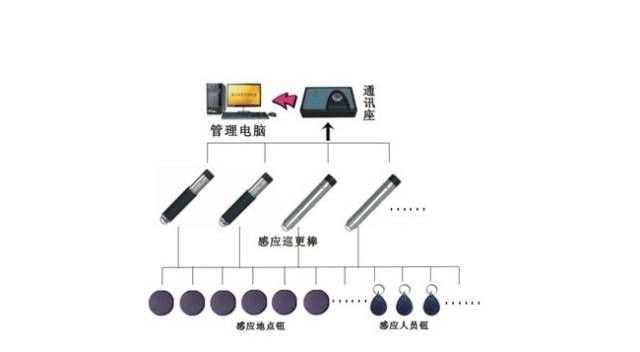

十五、巡逻系统图

这张图是巡逻系统的示意图。这很简单。前端的巡逻点可以用手持巡逻棒轻敲巡逻点。

十六、智能家居系统图

这张图是智能家居系统的示意图。智能家居系统最近很流行。它的构成没有统一的标准。

十七、楼宇自动化系统图

对于楼宇自控系统图，楼宇自控系统涉及到很多专业知识。建议多学习，尤其是理论和实践。

十八、电能计量系统图

这张图是电能计量系统的示意图。电能计量系统的设计和施工分为弱电系统。

十九、机房作文

这张图是机房设计中考虑的因素和机房的组成。
