在民用建筑电气设计中，低压配电系统的设计是重要的一环，低压配电系统的稳定运行和安全至关重要。目前，随着经济的不断发展，人们的生活水平也在不断提高。随着我国城镇化的快速发展，国内住宅的数量也在迅速增加，不仅满足了购房者的居住需求，也改变了城市的面貌。因此，低压配电系统是住宅建筑设计的重要组成部分。在设计过程中掌握和积累更加全面。合理的设计知识对于住宅建筑的安全使用具有重要意义，有利于保障人民群众生命财产安全。住宅小区配电系统是一个涉及面广的系统复杂工程。今天小编就和大家聊聊：常见的低压配电系统解决方案、配电室布置和断路器的选择。

（1）常见的低压配电系统解决方案：

-2《民用建筑电气设计与施工-电源》

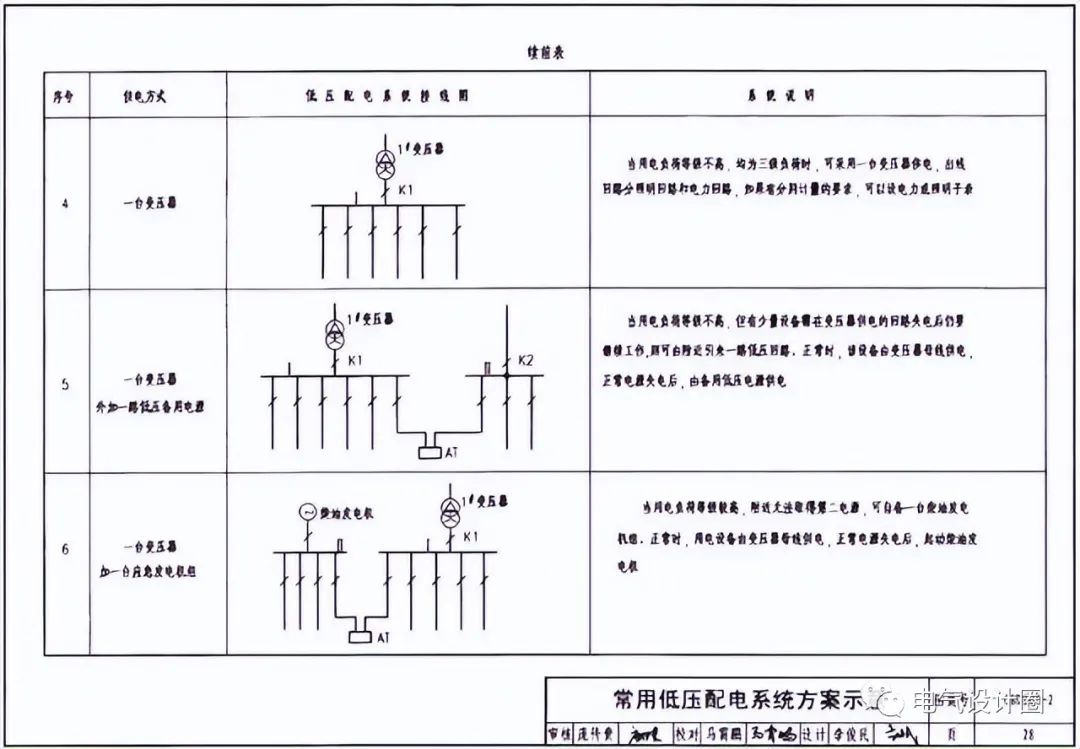

▲ 单台变压器低压配电方案

设计时，必须有自己的绘图符号标注方案。大家可以参考一些比较好的图纸，形成自己风格的具体标注方案。

示例如下： AL：，AP：Power，ALE：消防应急照明，ALG：公共照明，Fire Fan：APF（或APE），空调：AC（有些使用AC作为控制箱的字母标记） .

民规要求柴油发电机组启动时间在15s以内：

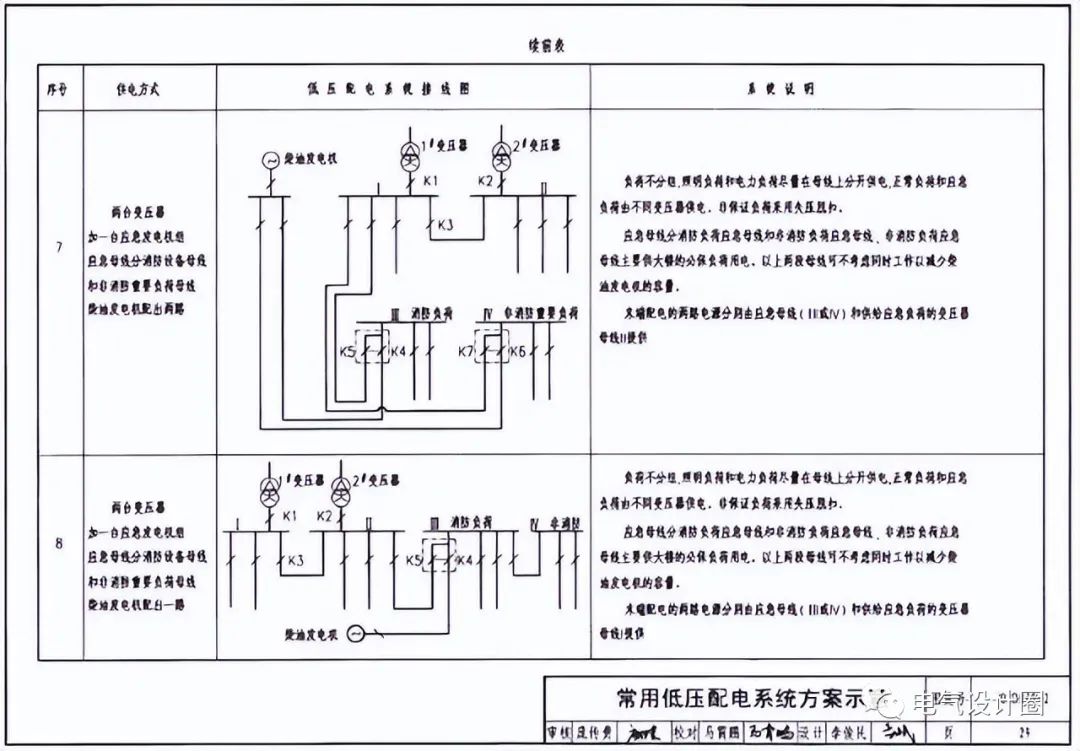

▲带柴油发电机的低压配电方案~但不推荐这种方案

▲ 1#变电站办公楼四级配电

低压四级配电：消防负载、照明及其电源~两级楼宇自控设计，特别重要的负载。

（2）配电室布置：

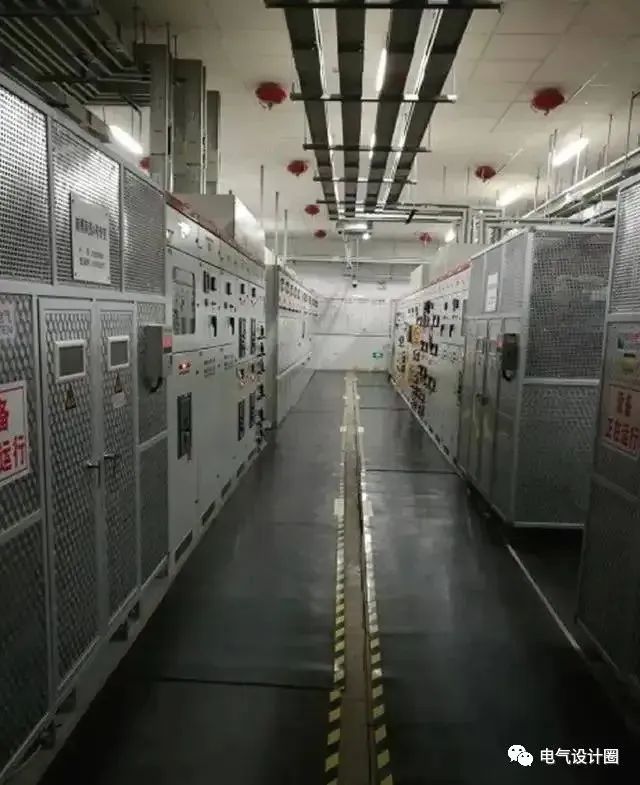

▲ 变电站布置

变电站的位置和大小非常重要。与墙壁的距离，柜子相对布置时，彼此之间的距离，必须有两个门等。10kV配电室不需要设置值班室。

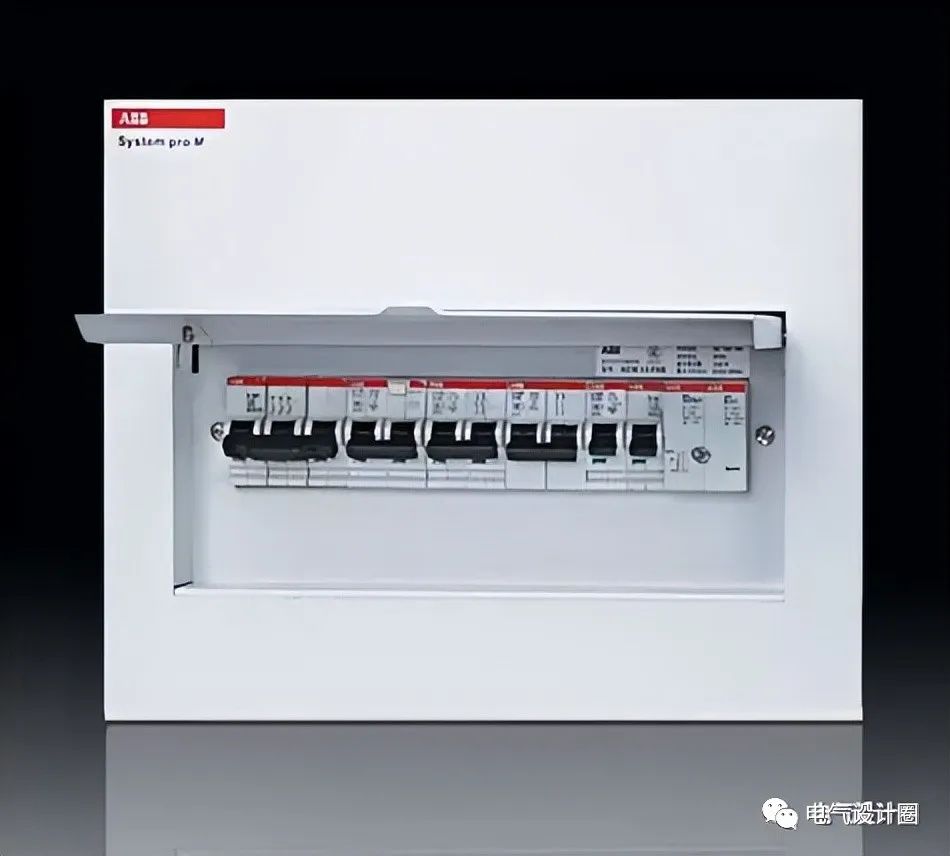

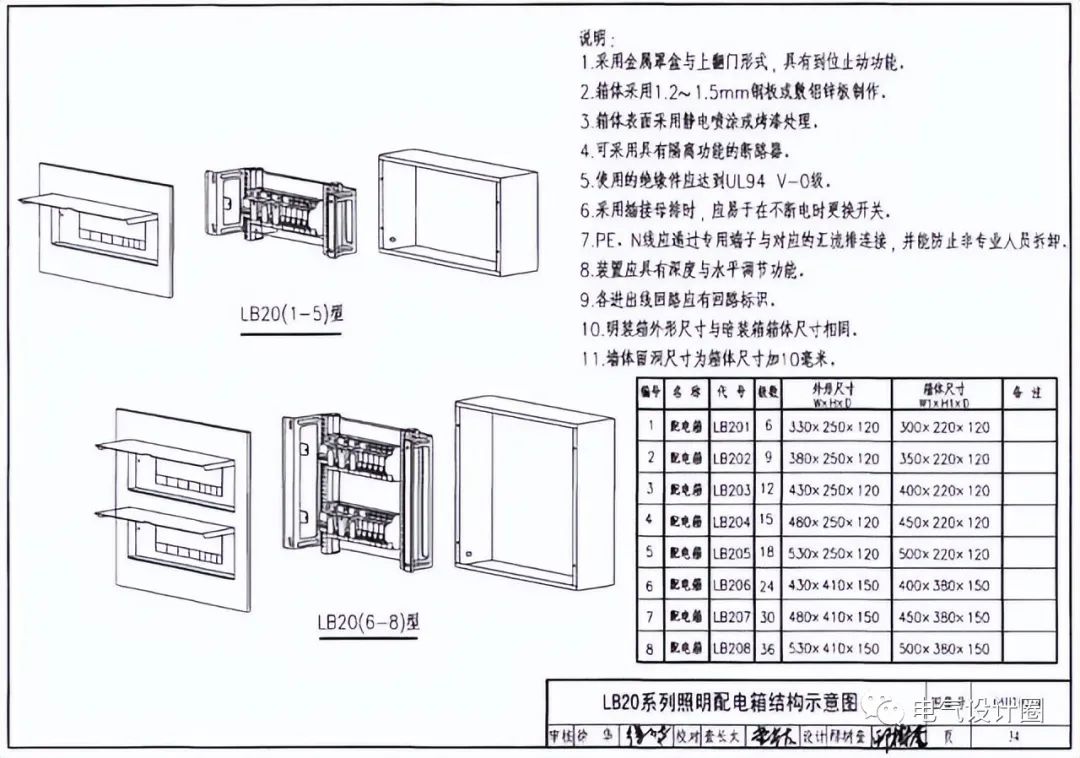

(3）照明配电箱尺寸及极数：

设计配电箱尺寸、设备规格和性能等时，查图集，查规格，查厂家资料，问别人，别人很难回答清楚，从抄图纸和图集开始.

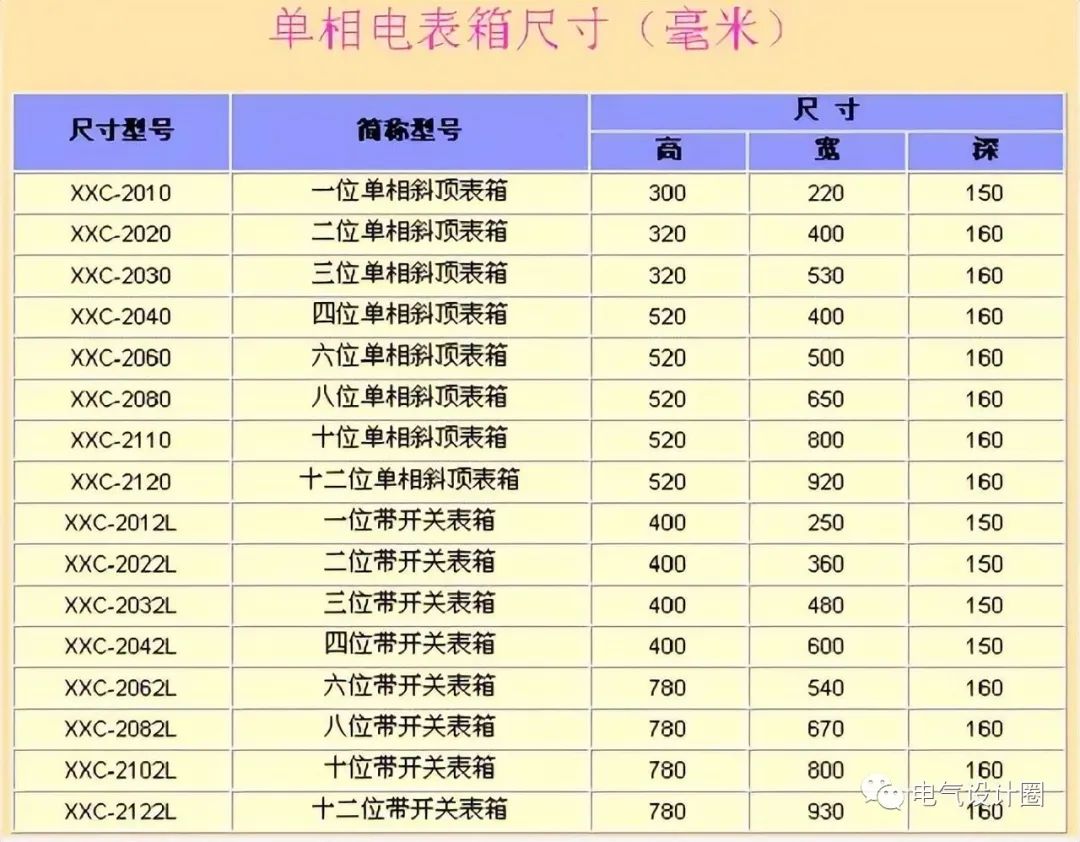

▲ 单相电表箱尺寸

(4）断路器选择：

断路器选型额定电流=计算电流×1.15（见《全国民用建筑工程设计技术措施-电气（2009）》）

微断（MCB）：分为B/C/D/MA型，B：电子电路保护，C：常规负载，D：电机型，功率型负载，MA：单磁型，用于消防电路（短路仅电路）保护）。分断能力：4KA/6KA/10KA/15KA。额定电流在63A以内。

▲ A型剩余电流保护装置

参见“剩余电流动作保护装置的安装和操作-2005”第 7 页的 3.20：

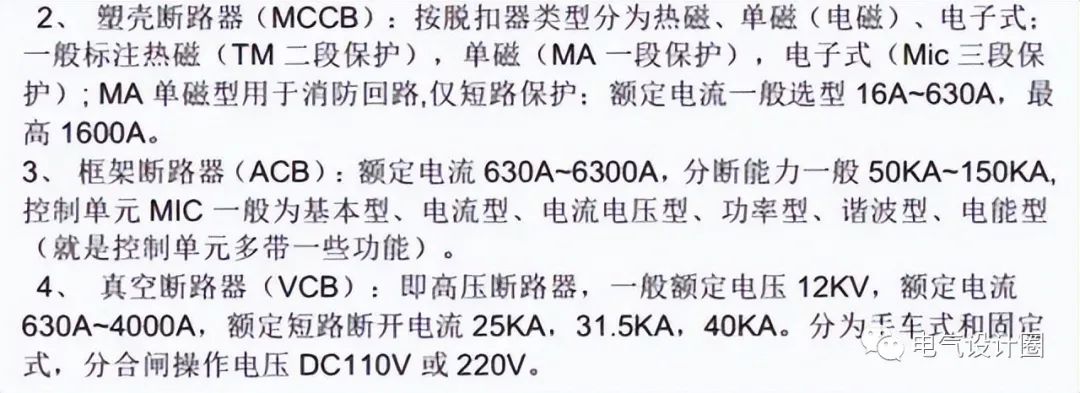

塑壳断路器、框架断路器、真空断路器的选型：

（5）施耐德产品选择：
