弱电工程施工图详细设计要求

本视频由七彩教育弱电设计--会议系统1胡老师主讲

前言

我们大部分工程公司对弱电工程施工图的深化设计都不太重视。有时，他们中标后，直接拿着投标图纸进入现场。对弱电高手来说无所谓。它可以在施工期间随时更改。对于刚入行的弱电管理人员来说，施工图深化不彻底会给施工带来一些不好的影响。那么施工图深化设计需要具备哪些条件呢？

弱电系统设计阶段

在我国现行的工程施工方式下，初步设计和施工图设计一般由建筑设计院完成，而深度施工图设计则由弱电工程承包商完成。弱电初步设计主要明确各子系统的功能、范围、规模和技术手段。在施工图的设计阶段，由于各子系统的品牌和设备的选择存在不确定性，设计院只能按照一般的系统和设备进行设计，但这肯定达不到施工的深度。由于弱电系统技术的快速发展，弱电系统设备种类繁多，为实现系统功能而配置的设备和管道不同，其经济成本也不同。业主可以有多种选择。一般采用设计院提供的施工图作为招标图。招标单位选择系统品牌、设备配置并提供工程报价进行招标。业主确定中标单位后楼宇自控图纸，该单位将按照招标制度进行投标。品牌设备配置，再深化施工图设计，明确具体设备的规格、尺寸、定位、标高、管线的规格和走线等，图纸才能达到真正可以施工的水平。它们的经济成本也不同。业主可以有多种选择。一般采用设计院提供的施工图作为招标图。招标单位选择系统品牌、设备配置并提供工程报价进行招标。业主确定中标单位后，该单位将按照招标制度进行投标。品牌设备配置，再深化施工图设计，明确具体设备的规格、尺寸、定位、标高、管线的规格和走线等，图纸才能达到真正可以施工的水平。它们的经济成本也不同。业主可以有多种选择。一般采用设计院提供的施工图作为招标图。招标单位选择系统品牌、设备配置并提供工程报价进行招标。业主确定中标单位后，该单位将按照招标制度进行投标。品牌设备配置，再深化施工图设计，明确具体设备的规格、尺寸、定位、标高、管线的规格和走线等，图纸才能达到真正可以施工的水平。招标单位选择系统品牌、设备配置并提供工程报价进行招标。业主确定中标单位后，该单位将按照招标制度进行投标。品牌设备配置，再深化施工图设计，明确具体设备的规格、尺寸、定位、标高、管线的规格和走线等，图纸才能达到真正可以施工的水平。招标单位选择系统品牌、设备配置并提供工程报价进行招标。业主确定中标单位后，该单位将按照招标制度进行投标。品牌设备配置，再深化施工图设计，明确具体设备的规格、尺寸、定位、标高、管线的规格和走线等，图纸才能达到真正可以施工的水平。

初步设计及施工图设计深度

关于初步设计和施工图设计的深度要求，建设部曾于1992年102号文《关于建设工程设计文件编制深度的规定》，明确规定分两个阶段各专业的设计深度。 . .

初步设计文件一般根据业主提供的设计任务书准备，包括总体设计说明和各专业的设计规范、设计图纸、主要设备材料表、工程概算等。在弱电专业的初步设计阶段，根据建筑功能的需要、经济因素，结合《智能建筑设计标准》等相关标准，选择了哪些弱电系统、系统集成度、确定每个子系统的规模、功能、参数和指标。使用什么样的技术。

施工图设计应当按照批准的初步设计编制，以图纸内容为主要内容。弱电专业施工图的设计深度至少应满足以下要求：

（1)能够明确存在哪些弱电子系统，每个系统需要实现什么功能，体现在系统图中；

（2)能够明确各子系统关键设备的技术指标和技术类型，体现在设备材料表和系统图上；

（3)可以明确各子系统弱电井和控制室的点数、布局和位置，在方案中有所体现；

（4)能够明确公区线槽、预留孔、埋地管线的规格和走线，体现在平面图上；

（5)能够进行项目投标，不限于特定的产品或系统，让投标人的商业报价具有可比性。

深化施工图设计

《建设工程设计文件编制深度规定》规定了各专业对施工图设计深度的要求：

(1)能够相应编制施工图预算；

（2)可相应安排材料、设计订单和生产非标设备；

(3)可据此进行施工安装；

(4)根据项目验收。

对于弱电专业，由于上述原因，上述要求只能在深化施工图设计阶段才能实现。本阶段设计图纸的内容和深度详述如下：

（1)图纸目录。先列出新图纸，然后是标准图纸或重复使用的图纸。注明图纸内容、图号和图纸尺寸。

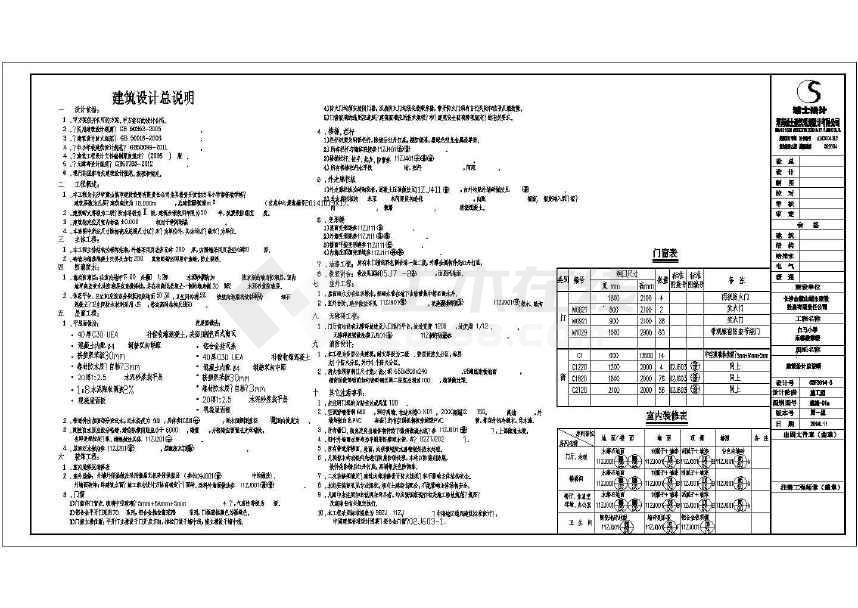

（2)设计说明和图例。设计说明分别针对每个弱电子系统进行说明。设计依据（原设计院的施工图和招标文件）、应遵循的标准、功能、各子系统的施工要求、设备材料的安装高度、与各专业的合作条件、各施工要注意的主要事项、接地的内容保护，在图纸中注明特殊图形和图例，非标设备订货说明。

(3)设备材料表。按系统列出各系统设备材料的选用规格、数量和品牌。

（4)系统图。它显示了系统的原理，系统主要设备的配置和组成，系统设备的供电方式，系统设备分布的楼层或区域，设备之间的管道和电缆规格、系统逻辑和联锁关系的描述。对于楼宇自控系统还需要显示被监控机电设备的工艺流程和监控点设置、监控点类型（AI 、AO、DI、DO）及电源等级、控制器的划分、相关机电设备及电气控制箱号等。

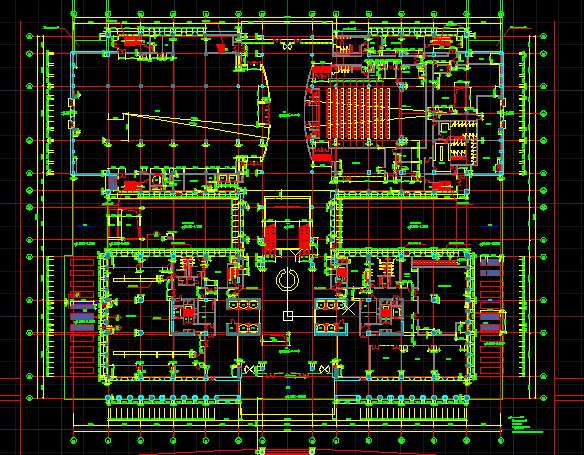

(5)平面敷设图。分层表示该层弱电相关设备的位置、标高、安装方法、线槽和管道的规格、方向、标高和铺设方法、规格、方向电缆、弱电井的位置和井内设备材料的布置、控制室的位置。

（6)弱电井，控制室布置平面，横断面。显示弱电井内设备、布线管道、管线布置，控制台、显示屏布置，以及控制室的工作人员储物柜。明确定义弱电井内部控制室的电力要求、装修要求和电力要求。由于弱电井内还有消防系统设备，业主，主管、消防等相关方需协商确定井的布置。

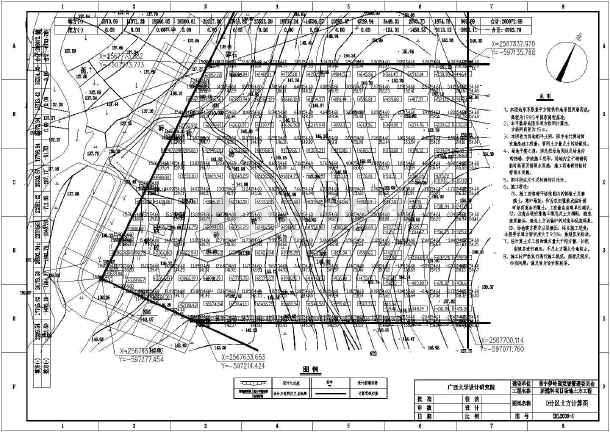

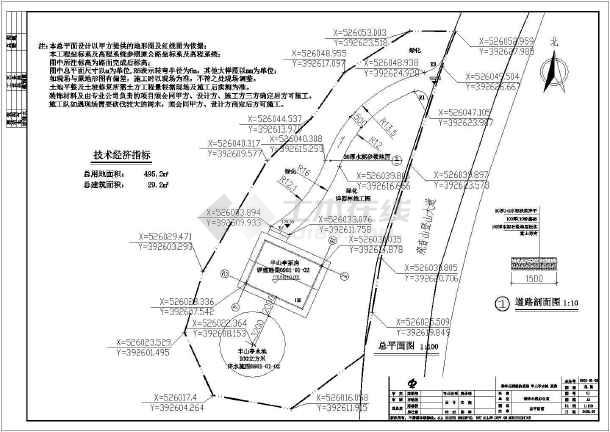

（7)室外管线图。标明铺设方式、埋深、线路坐标、架空线高度、杆型、各种管线的规格型号、与其他管线平行和交叉的坐标和标高，以及连接位置城市或校园管网。

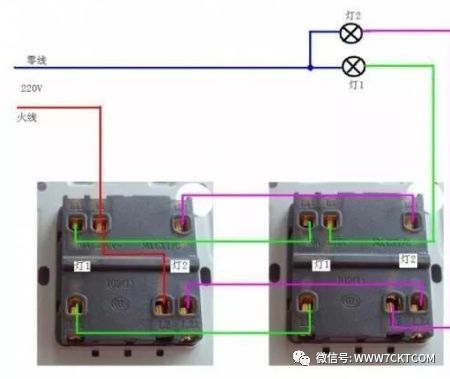

(8)设备接线图。各系统外部接线复杂的设备应提供接线图，如楼宇自控系统控制器、门禁系统控制器、停车场管理系统、控制电视监控系统的连接 室内设备之间的连接 室内设备之间的背景音乐控制连接等 如果外部接线简单，请参考设备手册，如摄像头、扬声器等的接线。

（9)电气接口图。显示楼宇自控系统与电气控制箱之间的接口。

（10)大型安装图，显示机房内设备的安装位置和安装方法。

深化施工图设计阶段的注意事项

在弱电深化施工图设计阶段，其他专业的总体设计已经完成，但仍有部分修改。现阶段弱电工程公司应注意处理与主导设计院的技术接口，业主应及时通知弱电专业有关专业图纸的变更和修改。

深度施工图与施工图最大的区别在于前者更侧重于某品牌系统设备在工程中的具体应用，所以设计者首先要关注其外部特性、配置、沟通方式等。选择系统设备。例如，不同品牌的楼宇控制控制器的点数和AI、AO、DI、DO的分配是不同的。深化施工图设计，需要明确某个控制器的某个通道连接到某个传感器或执行器，以及连接的电缆规格和管道的规格和方向。

深化施工图设计是在原施工图和招标文件的基础上，结合选型设备的技术特点和业主批准的优化方案绘制的施工图。. 但是，投标时的商业文件是根据原施工图制作的。详细图纸发布时，承包方应对商业文件进行相应的修改，以保证技术基础文件与经济基础文件的一致性。

由于在详细设计中难以概括各学科的管线，因此需要高度重视公共区域线槽等公共区域设备的定位和标高，需要业主和监理的统一协调是必需的，否则很容易引起管打架，造成返工。

总结

由于弱电工程公司既负责深度设计又负责施工，施工图深度不足对项目实施的影响并不明显。但图纸深度不足直接影响业主和监理对工程质量和工程验收的监督管理。此外，竣工图是在深化施工图的基础上，结合设计变更和项目谈判进行的。施工图深度不足，大多数情况下竣工图深度也不足，因此竣工图不能充分反映项目实施细节。，给项目后期的维护、升级、扩容带来极大的不便。所以，
