楼宇自动化设计的工作内容包括：

1.楼宇自动化设计的工作内容包括：冷热源系统空调系统、新风系统、变风量末端控制系统、送排风系统、给排水设备监控、公共照明系统、变配电设备监控、电梯运行监控、遮阳系统、音视频系统等。

2.楼宇自控系统的目的：延长设备寿命：防止突发事件的发生，保护设备投资，合理调度设备运行，延长机械寿命和建筑物内的电气设备。节省人工成本：所有操作均在图形化操作界面上完成，设备自动运行，减少人工干预，降低运维难度和强度，降低运维人工成本，降低建筑能耗。

3.智能楼宇是未来发展方向，楼宇自动化设计就业前景依然看好。最好在掌握基础暖通空调的基础上增加编程的学习，掌握一两种计算机编程语言。好的。

在楼宇自动化设计中，通用自动化是辅助性的。楼宇自动化系统设计与建筑设计密切相关。需要根据不同的建筑特点选择不同的设备，然后根据功能需求选择合适的控制方案。

自动控制与楼宇的结合是一个跨学科、跨专业的综合领域。要想做好楼宇自动化，首先要了解楼宇的工艺要求。

一是普及暖通空调技术的基本概念，区分哪些量可以参与控制，哪些是手动不参与控制。如果要控制需要什么样的传感器和执行器，这些都说清楚了，然后再说怎么控制。

在楼宇自动化设计中，只有了解了设计，才能知道为什么。如参考《民用建筑采暖通风空调设计规范-2012》，有室内空气设计参数规范楼宇自控专业，室外空气设计参数规范。加热规范、通风、冷却源和热源规范，达到这些规范，可以检测和监控哪些部分。至于这个专业未来的发展方向，看看编制规范的几十家参建单位，都是这个专业未来的主要就业方向。有各类研究型大学、建筑设计院、机电安装公司、和阀门传感器设备制造商。，有自动化控制集成厂家等，可以根据自己的人生规划和学校专业方向进行选择。

下面从楼宇自动化一侧的暖通空调原理和设计实践来介绍楼宇自动化设计的具体工作。

HVAC是暖通空调的缩写：

暖通空调和空气

主要功能：为房间供热或供冷，稀释污染物

目的是确保室内热舒适条件和良好的空气质量

建筑内良好的热舒适环境是工作效率的保证，而室内人的热舒适是一个涉及生理和心理的非常复杂的问题。正常情况下，人体体温维持在36.5～37℃，当人体散热和代谢产热平衡时，人感觉舒适。人体在室内的热舒适度是由很多因素决定的，主要包括：

1）室内空气温度

2）室内空气相对湿度

3）身体附近的空气流速

4）建筑围护结构内表面温度（辐射温度）

5）服装

6）人们的活动

7）性别、年龄和身体状况

8）种族和个人习惯

空调的任务：创造和维持满足一定要求（通常是舒适性要求）的特定空间空气环境。

空调技术手段

保持舒适所需的空气环境，需要采取技术措施消除室内外湿热和有害物质的干扰。

典型的中央空调系统由冷热源、空调设备、流体输送分配系统和控制系统组成

新回风混合段是对空气进行混合，主要完成空气的引入，调节回风与新风的比例，以满足空调环境的需要。也可单独用作新风段或回风段。

监控设备：风门执行器，通过风阀执行器控制新风阀和回风阀的开度

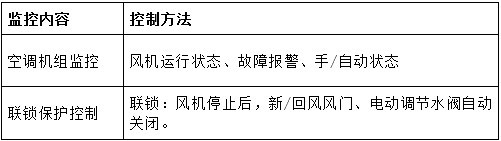

控制方法：

初始效果

过滤效率对照表

初效（粗效）空调过滤器主要用于过滤5μm以上的粉尘颗粒，一般采用板式过滤器。

监测设备：差压开关，通过差压开关监测过滤器的收尘程度。

通过过滤器的气流会产生阻力，积尘越多，阻力越大。

初滤器初阻力一般为25~45Pa，终阻力一般为100~150Pa

通过差压开关的监控，可以提示清洗滤网，使空调机组在低阻负荷下运行，节约用电。

组合式空调机组-基本监控内容

了解空调的基本组成和控制方法和原理，可以进一步设计具体的功能。

图1 组合式空调监控点

图2 组合式空调PID调节点

建筑设计要达到的效果包括风平衡、水平衡和光平衡。上面介绍的HVAC主要是关于空气平衡，下面介绍水平衡。

冷却系统监控概念——按需控制

图 3 按需控制

它主要控制能量传递的五个循环：室内空气循环、冷冻水循环、制冷剂循环、冷却水循环和室外空气循环。

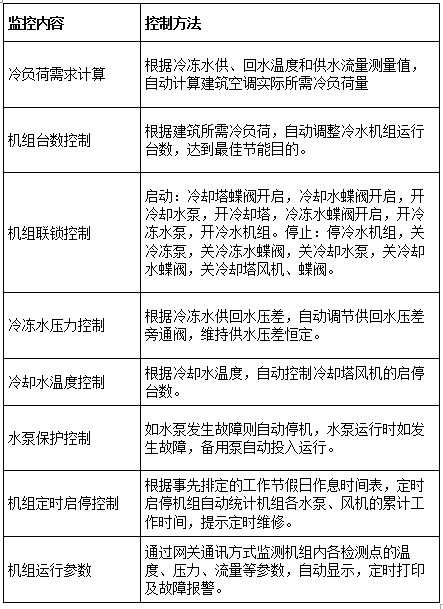

控制目的：满足制冷需求，满足工艺需求设备状态/能耗监控。

监控设备：

图4 冷源控制示意图

以上内容大致介绍了楼宇自动化的基本设计和控制。一般来说，楼宇自动化分为设备级、自动化级和管理级。以上是建筑设计的一部分，比如系统的HVAC设计部分如下图。

子系统分类不同，系统控制策略不同

还有冷热源控制、新风空调控制、照明控制、消防安全控制、视频监控控制、电梯系统控制、遮阳帘控制、视听投影系统的控制。

对于全面联动和智能楼宇自动化，有很多设计要点：统一各级KNX、/IP等通信总线协议，统一设备符号、缩写，统一数据库，各子系统协调联动。

同时，还需要综合考虑建筑物的不同角度、建筑物不同的控制策略等诸多因素。

地理位置：南北选择的冷热源不同。

建筑属性：写字楼和酒店管控策略不同，实验室和医院各有需求

建筑特点： 开放式大空间不同于小公寓。

图5 建筑设计系统示意图

在设计智能建筑的单一系统时，会有不同的控制策略和优先级。不同的房间有不同的控制策略。需要协调每个设备的执行顺序。下图有中央控制功能和日程安排等16个优先级控制。中央空调系统。

下面，以西门子楼宇控制系统为例进行说明：

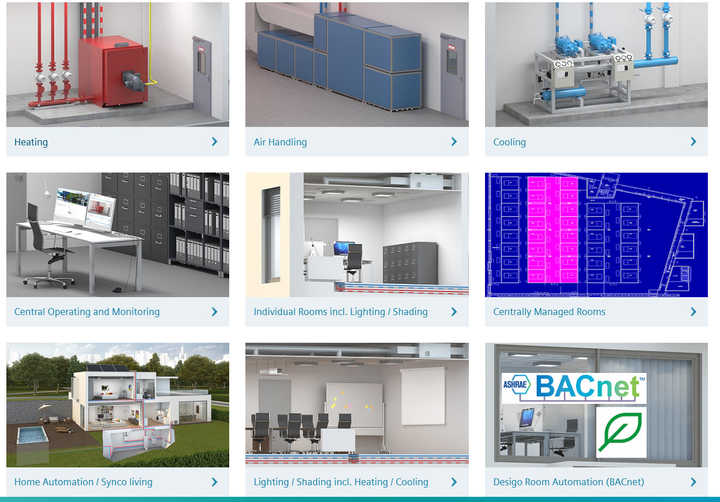

图 6 根据建筑需求选择产品和应用

您可以参考不同的应用场景自动生成整体解决方案，包括原理图、产品接线图、安装施工图、控制器功能实现等，是学习楼宇自动化设计的好方法。

图7 供热系统自动控制设计

图8 供暖系统功能选择

比如我们选择设计建筑采暖控制，点击采暖模块，会有具体的热源、采暖形式、要达到的节能等级、具体的采暖功能等，根据实际工程需要来选择适合您的整体解决方案，并可以下载设计原理图和整个产品描述。

图9 供暖系统整体解决方案清单

熟悉西门子楼宇控制系统，也可以从配置清单和系统图入手。

系统图

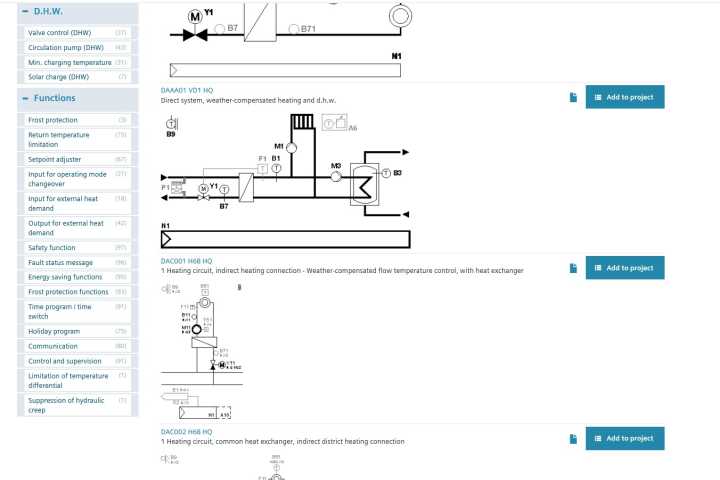

图10 控制原理图

图11 对应控制原理及监控设备点到控制系统形成点表

举个简单的例子：

空调机组的两管设备如何实现从原理图到点表DI、DO、AI、AO，DI表示数字输入信号，DO表示数字输出信号楼宇自控专业，AI表示模拟输入信号，AO表示模拟输出信号。

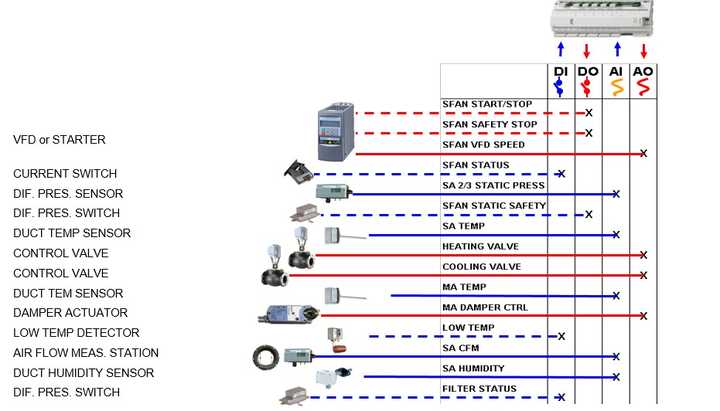

图12 双管空调示意图对应的积分表

图13 四管空调示意图对应的积分表

图 14 优先设备点

优先级为 1 的命令级别最高，设备首先响应。

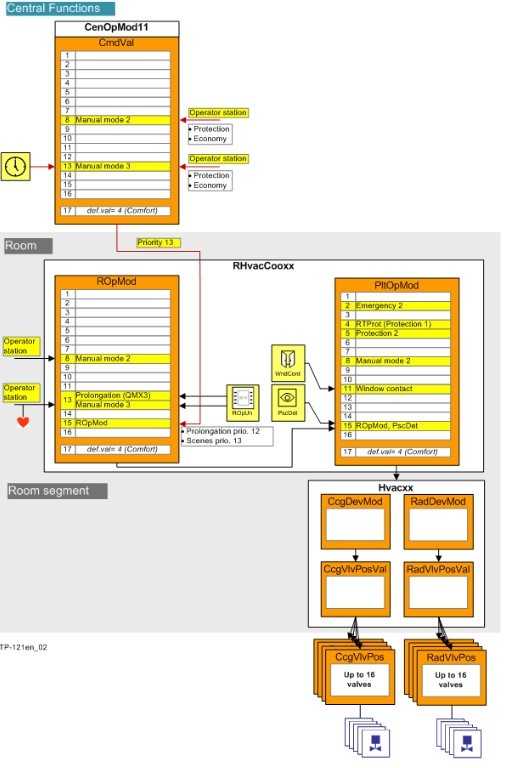

图 15 具有 16 个控制优先级和中央功能的空调控制图

图16 与火灾、气象站、场景、示意图联动的着色系统

遮阳系统不仅可以联动火灾、气象站测雨、强风防护、场景控制、日程安排等功能，还可以联动空调系统，充分利用整个房间的自然能源，实现节能，可自动调节房间书桌的照度值。和防眩光功能。

图17 智能照明控制策略

除了能够联动窗帘空调系统实现恒定光照下三个系统的优化控制，结合人体感应和场景模式实现光线的完美平衡，还可以联动消防安防系统。

本文由西门子工程师解答，希望能给题主和关注这个话题的朋友提供帮助
