楼宇自动化系统由管理层、控制器层和现场设备层组成。控制器是整个控制系统的核心，是系统实现控制功能的关键部件。那么楼宇自控DDC控制器在安装布局时需要遵循哪些原则和注意事项呢？

楼宇自动化DDC控制器布局原理

DDC控制箱布局的原则受两个因素影响：

1、成本：包括布线成本和配置成本 合理的控制箱布局可以平衡布线数量和设备配置。例如，在建筑物的最东端和最南端的角落有需要控制的设备，那么最好的办法是在控制设备周围布置一个DDC控制箱，通过通讯线路组成局域网。这样就节省了大量的前端设备布线，而且只有极少数的网络通讯线路，从而降低了布线成本；相反，当一个位置有多个受控设备时，您可以在设备的中心找到合适的设备。控制箱布置在位，节省了设备点的配置冗余，从而降低了设备成本。

2、结构：是控制箱布置后在物理结构中被控设备的划分。虽然结构划分可以消除不同组网方式对系统划分的影响。但是合理的布局可以避免后期调试和安装过程中的很多麻烦。

关于搭建DDC控制器的布局原则，如果你是初学者，只需要考虑第一个，因为第二个受不同品牌产品和不同需求的影响。

楼宇自动化DDC控制器的施工安装要点

1、变电站直接数字控制器安装位置

1）控制器的准确安装位置应在设计和施工图中注明。

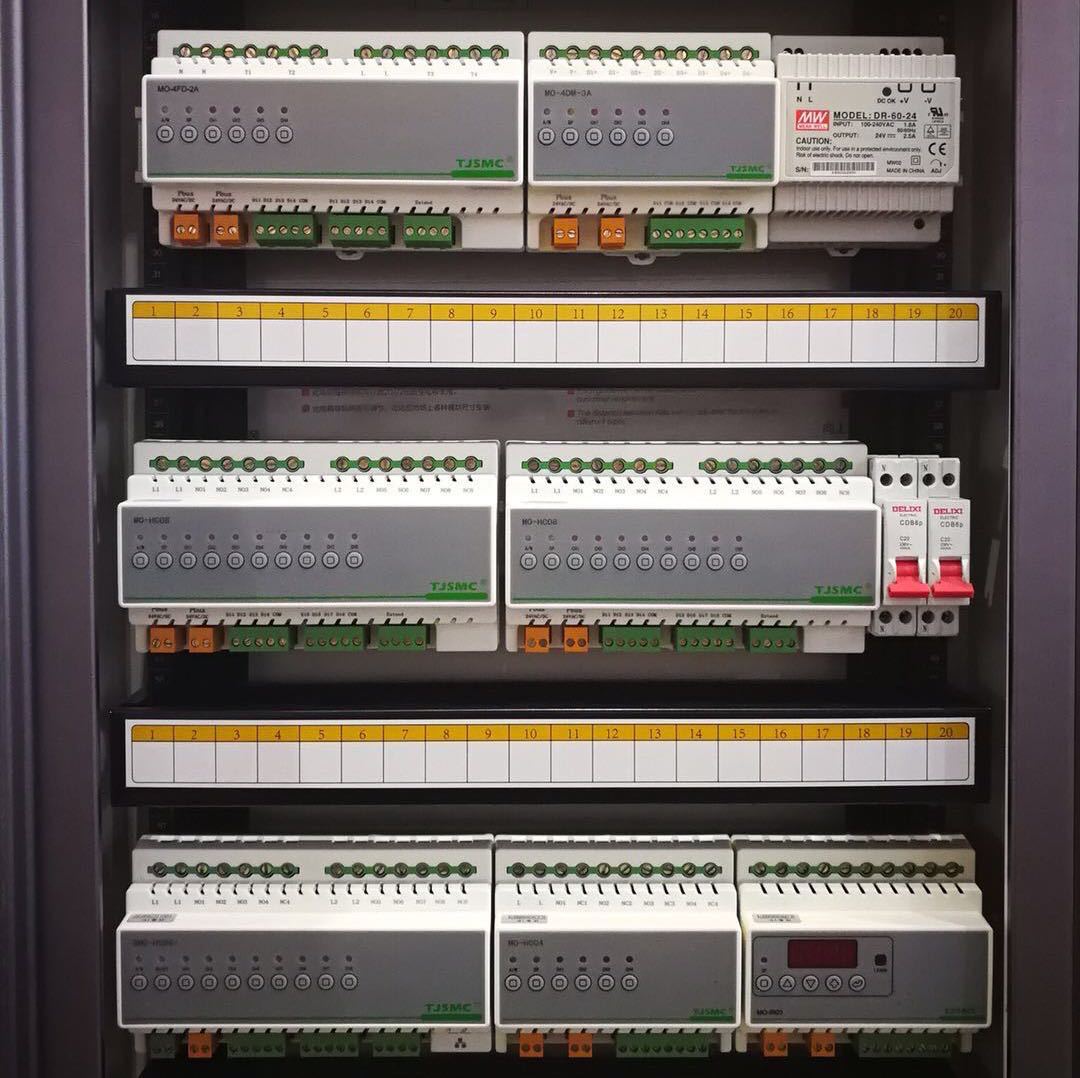

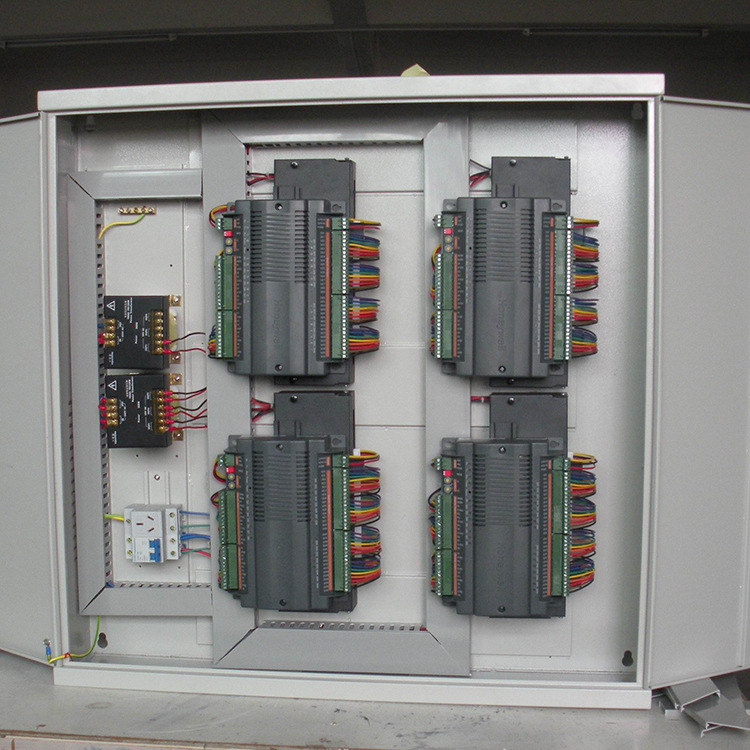

2）控制器应安装在被监控设备集中的地方，尽量减少管线的铺设。一般设置在电控箱或电控柜内，内部设备布置整齐美观，强弱电系统分开，保证系统安全，便于维修。

3）现场控制器应安装在光线充足、通风良好、操作维护方便的地方。

2、控制器安装要求

1）控制器的安装应垂直、水平、牢固。

2）控制器安装垂直度允许偏差为3mm；当盒子的高度大于1.2m时，垂直

允许偏差为4mm。

3）控制器安装水平的倾斜度允许偏差为3mm。
