安装在中央全调系统分水器和集水器之间的压差旁通阀一般有两种阀型：

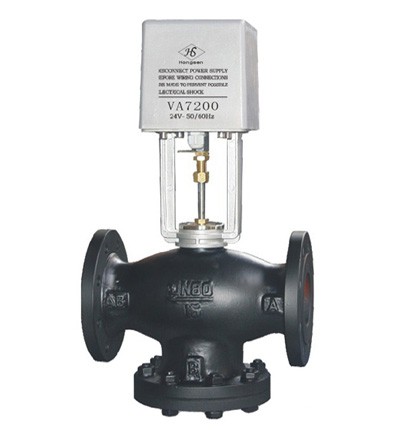

1、电动压差旁通阀。

它由压差控制器和电动调节阀组成。 工作原理是压差控制器监测系统的压差。 当系统供回水压差增大，超过控制器设定值时，控制器将控制电动阀。 开大时，管网中的部分循环水流经旁通阀，从而减小系统供回水压差。 反之，若系统压差低于设定值，控制器将关闭电动阀，使系统压差升高。

2、自力式压差旁通阀。

该阀装有压力传感膜片，通过导压孔感应分流系统两端的压力差。 当压差超过设定值时，感压膜片将通过阀杆驱动阀芯打开，部分流量从中通过，以保证单位流量不小于最小安全流量值。 当压差减小时，阀门自动关闭关闭，压差恢复到设定值。

两种阀门的优缺点

电动差压旁通阀的优点是可以与自动控制系统连接，实现远程监控和设定。 缺点是电动阀依赖于电路。 在潮湿和高温的环境中，一旦电路出现问题，阀门就会失效。

自力式压差旁通阀的优缺点； 机械传动，无电路问题，安装方便，节约能源成本。 缺点是不能远程监控和设置。

压差旁通阀的设定

现场调试时，工程师很难给出压差整定值。 下面我们先分析一下系统的安全性。 首先，压差设定值不宜过小。 空调系统在满负荷（接近满负荷）时，压差过小会出现水流短路，系统末端水流量不足，并且用户不同意。 设置过大，空调系统部分负荷时，压差旁通阀不会打开，管网总循环水量减少，冷水机出现底流，增加损坏概率到单位。

安装有压差旁通阀的系统

系统一

空调系统末端安装电动双向阀和电动调节阀，循环水泵工频运行。 部分负荷时，端部电动阀自动关闭，系统管网阻力增大，主供回水管压差增大，集水器压差增大，压差旁通阀打开，部分流量通过旁通阀。 直通阀流过，保证冷水机组的流量需求。

差压旁通阀的设置，首先在管网水力平衡阀调试完成后，进行差压旁通阀的设置。 是多个）。 空调系统满负荷运行时，差压旁通阀关闭，用测量装置监测不利端流量（此时流量应至少为设计值或大于设计值值），并调整压差旁通阀的设置。 值（由大到小），当不利端的流量刚好达到设计值时，即为旁通阀的整定压差值。

这种设置方式首先保证了不利的最终用户需求。 当出现部分负荷时，歧管的压差超过旁通阀的设定值，旁通阀立即打开，部分循环水流经旁通管，以保护冷水机组。

一些项目在设计之初，冷水机组和水泵的选择就考虑到了末端系统的同时使用。 选型以空调满负荷的80%为准。 设置压差旁通阀时，首先监测主集水器。 根据管路流量，关闭集水器最有利回路的支阀，直到主管路流量满足水泵流量，再设置上面的压差旁通阀。

系统二

空调系统末端安装电动双向阀和电动调节阀，循环水泵变频运行。 部分负荷时，末端电动阀自动关闭，系统管网阻力增大，主供回水管压差增大，分集水区压差增大，循环泵变频减速。

压差旁通阀的设置是基于本系统节能降耗的考虑。 循环泵装有变频控制器，因此压差旁通阀的设置也应遵循节能降耗的考虑。 空调满负荷运行时，压差旁通阀处于关闭状态。 系统部分负载时，末端电动阀自动关闭后，循环泵首先变频减速运行。 此时歧管的压差，这个值就是压差的设定值。 当压差超过设定值时，压差旁通阀打开，循环水流经旁通管，保护冷水机组。

安装差压旁通阀的主要目的是保护冷水机组。 当空调系统部分负荷运行时，末端阀门关闭楼宇自控压差开关，循环水通过旁通管流向冷水机，防止冷水机蒸发器结冰。

各冷水机厂家都是防止蒸发器结冰，保护主机。 它们都在管道上安装压力传感器和流量开关。 直通阀的开关呢？ 即系统运行时压差旁通阀始终处于关闭状态。 当冷水机组检测到流量过低时，会向压差旁通阀发出开启信号。 当冷水机组安全运行后，压差旁通阀再次关闭。 这样控制之后，压差旁通阀的调试工作就会变得简单明了。
