楼宇自动化综合布线系统现状与发展 22 福建计算机 2002 楼宇自动化综合布线系统现状与发展 福州大学电气工程系张学英 【摘要】随着信息产业的快速发展，数据传输已经成为公司、企业和政府部门的重要课题内的一个非常关键的资源。就福建省乃至全国的情况而言，即使在新建的建筑中，仍沿用以前的布线技术，使得各种系统的布线不兼容，难以适应新技术的发展。这种情况也会随着公司、企业或组织的成长而变得突出，设备的更新、人员的变动、办公环境的变化，严重影响了工作效率和企业的经营。随着楼宇自动化系统的出现、应用、推广和发展，原来使用的布线系统将无法满足要求。因此，寻求更加合理、优化、灵活、稳定、可扩展的布线技术势在必行。既能满足现在的要求，又能应对未来布线系统的挑战。结构化布线系统适应社会发展需要，营造支持多产品、多厂家的环境，实现信息的远距离传输。【关键词】楼宇自动化；结构; 综合布线；

它是建筑技术与信息技术相结合的产物，是计算机网络工程的基础。一般布线系统概述 在信息社会中，在现代化的建筑中，除了电话、传真、空调、消防、电源线、照明线、计算机网络线等也是必不可少的。布线系统的对象是建筑物或建筑物内的传输网络，使语音和数据通信设备、交换设备和其他信息管理系统相互连接，并将这些设备连接到外部通信网络。包含建筑物内外线（网络线、电话局线）的民用电缆及相关设备连接措施。布线系统由许多部件组成，主要是传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，这些部件用于构建各种子系统。综合布线系统应该说是一门跨学科、跨行业的系统工程，作为信息产业体现在以下几个方面：1)楼宇自动化系统（BA）；2)通讯自动化系统（CA）；3)办公自动化系统（OA）；4)计算机网络系统 (CN)。随着网络和信息高速公路的发展，政府机构和大型集团公司也在根据自身建筑的特点进行综合布线，以满足新的需求。智能建筑和智能社区的发展已成为新世纪的发展热点。理想的布线系统如下：支持语音应用、数据传输、视频和视频，最终支持综合应用。

由于综合语音和数据传输网络布线系统中使用的线材和传输介质（屏蔽、非屏蔽双绞线、光缆等），一般单位可根据自身特点选择布线结构和线材。系统目前分为6个子系统，分别是：1)子系统；2)水平主干子系统；3)管理子系统；4)垂直主干子系统；5)建筑（建筑群）子系统；6)机房子系统。建筑物的综合布线系统是由各种部件组成一个有机的整体，而不是像传统布线那样自成一体，相互独立。综合布线的主要优点1)结构清晰，易于管理和维护。传统的布线方式是各种设施的布线分别设计和施工，如电话系统、消防安全报警系统、能源管理系统等独立进行。在自动化程度高的楼宇里，各种线都像麻一样，拉线时，难免要在墙上打洞，在户外挖沟，造成“挖、挖、填”的尴尬局面，并修复”。管理困难，布线成本高，功能不足，不适应形势发展的需要。综合布线是针对这些缺点采用标准化统一材料，统一设计，统一布线，统一安装施工，从而实现结构清晰，便于集中管理和维护。2)材料统一先进，为适应未来发展，综合布线系统采用先进材料，如五类非屏蔽双绞线，传输速率在以上。

完全能够满足未来5到10年的发展需求。3)灵活性强，适应各种需求，使综合布线系统使用起来非常灵活。一个标准的插座，既可以接电话，也可以接计算机终端，实现语音/数据点的交换，可以适应各种不同拓扑结构的局域网。4)易于扩展，既节省了成本，又提高了系统的可靠性。综合布线系统采用的冗余布线和星型布线方式，不仅提高了设备​​的工作能力，而且便于用户扩展。虽然传统布线使用的电线比综合布线使用的电线便宜，在统一布线的情况下，可以统一布置线路方向和施工，减少了材料的使用和施工成本，也减少了建筑空间的使用。电线是一种更高质量的材料。综合布线系统的发展趋势 随着计算机技术的飞速发展，综合布线系统也在发生变化，但总的目标是向两个方向发展，具体表现为：1)下一代布线系统一一集成 布线系统2)智能楼宇与小区一一家居布线系统。下面简述两种发展趋势，综合布线系统整体楼宇布线系统的现状和问题。每个弱电系统的共同点是布线系统。传统上，楼宇中的电话、网络系统、楼宇自控系统等不同的应用系统，在不同的历史时期都有各自独立的布线系统，彼此之间并无关联。系统的设计和构建也完全分离。

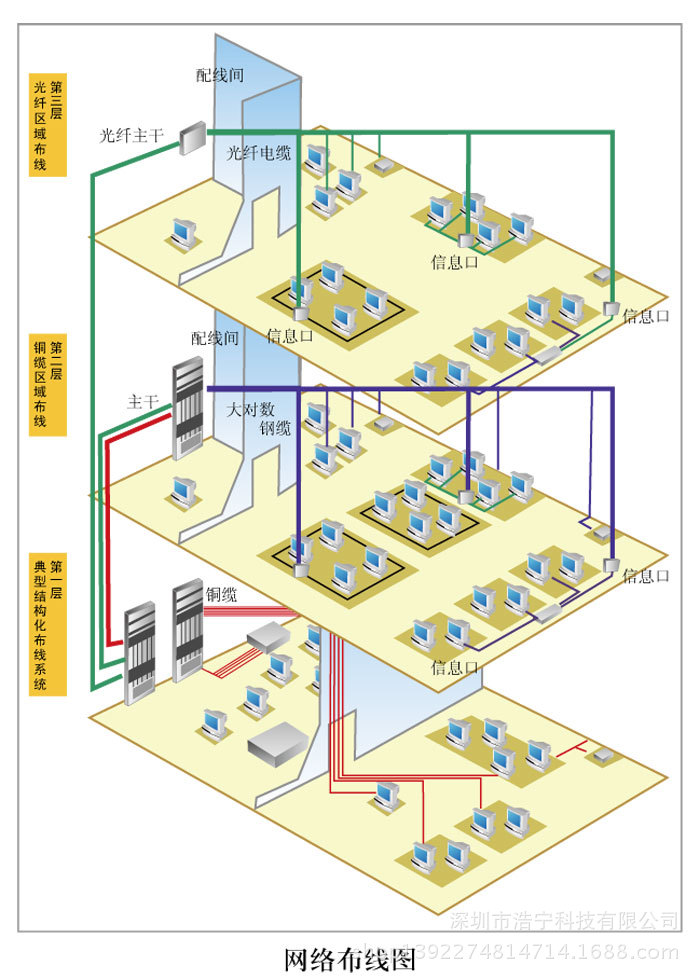

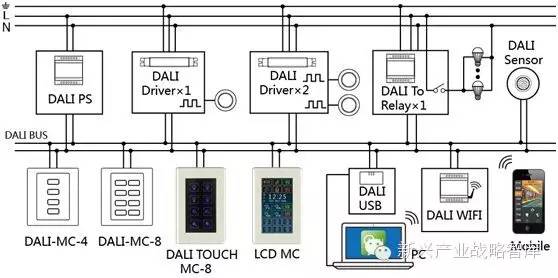

这个过程看似简单且易于管理，但在运营阶段，很难增强新系统或扩展系统，因为所有电缆都用于特定目的。布线系统通用性的不足和结构化布线系统（tem）的快速灵活扩展解决了电话和网络系统综合布线的问题。独立于应用系统，支持多厂商、多系统应用，配置灵活方便，满足当前和未来的需求。结构化布线现已成为国际标准，为建筑物提供全面的电信系统支持服务。再看楼内其他子系统，如空调自控系统、照明控制系统、安防监控系统等，仍然使用属于使用中的每个系统的单独接线。这种情况类似于结构化布线系统之前的电话和网络布线，缺乏开放性、灵活性和标准化。这种布线方式往往来自电源线布线的变化，有明显的工业化时代痕迹。如图1所示。这种现状不能满足信息时代的要求。结构化布线系统向楼宇服务技术的发展是循序渐进的，只有当人们感觉到问题的存在时，才会有新的解决方案。分开布线的现状存在很多问题，例如： 越来越快的数据传输速度需要高速传输电缆。自动控制系统一直在向网络系统学习。

因此需要集成到网络布线系统中综合考虑，具体为：共享传感器（如空调自控系统、照明控制系统共享传感器）需要灵活配置布线；数字化趋势使低级传感器/执行器越来越多地参与数字传输；个人环境控制系统。国外越来越流行的一项新技术，单人环境控制系统，可以让个人控制周围的小环境，如温湿度、光照、风速等。这不仅需要更小的照明系统和空调系统隔板，还需要更灵活和通用的布线系统。结构化布线系统现已成为建筑中不可或缺的子系统。如何在此基础上稍作改进，充分利用现有资源，将布线系统从电话/网络服务扩展到为整栋楼服务？美国西蒙公司1999年在我国推出综合布线系统；其基本思想是：“现在结构化布线系统对语音和数据系统的综合支持给我们带来了启示，是否可以用相同或相似的综合布线思想来解决楼宇自控系统的综合布线问题，让每个楼宇控制系统都像电话/电脑一样，会不会变成即插即用系统？” 带着这个疑问，西蒙根据市场的需要，于1999年初推出了 (TBIC)。

为大楼铺设一条完全开放的综合信息高速公路。其目的是为楼宇提供综合布线平台楼宇自控布线，使楼宇真正成为即插即用（PIug&play）的楼宇。如图2 Simon TBIC系统对楼宇的服务 二、智慧社区布线 未来一段时间内，智慧社区布线将成为布线系统的新热点。有两个原因。首先，标准已经成熟。1998年，该委员会TR-41.8.2工作组正式修订更新了住宅布线标准，并更名为住宅电信布线标准。还有一个原因是市场的推动，就是越来越多的家庭办公室或者家里上网，大多数家庭拥有不止一部电话和一台电视机，对带宽的要求也越来越高。因此，家庭也需要一个系统来有效地管理这些布线。针对这样的市场提出了智能住宅布线。智慧社区布线是房地产开发商在建设楼宇时投入的，增加智慧社区布线工程只需增加1%的成本，将为房地产开发商带来数倍的利润。至于智能住宅布线的安装，国外有一种家庭集成商行业。他们专门从事家庭布线的安装和维护。此外，它也可以由系统集成商安装。对于中国用户，

但必须看到，一个住宅投资至少需要10年、20年，甚至超过几十年，而且信息技术的飞速发展，如果现在不设置智能住宅布线，什么时候有这些应用以后有需求，加布线会很麻烦。. 智能小区布线系统主要分为两个等级。一是提供能够满足电信服务最低要求的通用布线系统。这个等级可以提供电话、有线电视和数据服务。Level 1 采用星型拓扑结构的非屏蔽双线连接。此处使用的非屏蔽双绞线必须满足或超过 EIA/TIA 568A 规定的 3 类电气传输特性要求。此外，需要一根 75w 的同轴电缆，并且必须满足或超过 -SP-001 的要求才能传输有线电视信号。建议安装 5 类非屏蔽双绞线 (UTP)，以方便将来升级到 II 类。Level 2 为基本、高级和多媒体电信服务提供通用布线系统，该级别可以提供当前和发展中的家庭电信服务。II 类布线的最低要求是一根或两根 4 芯非屏蔽双绞线，必须满足或超过 EIA，一根或两根 75w 同轴电缆必须满足或超过-SP-001 的要求。可选电缆必须满足或超过 AN-SI/ICEAs-87-640 的传输特性要求。在多层楼宇智能小区布线系统中，

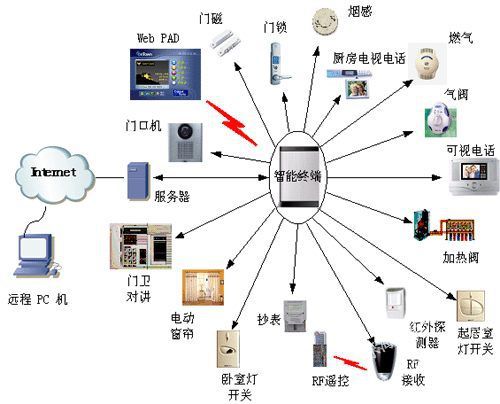

分配单元是一个交叉连接接线板，主要端接所有电缆、跳线、插座和设备连接。分配设备配线架主要为用户提供增强功能，改变电信设备的需求，并为服务提供商提供连接端口以提供不同的系统应用。主干必须采用星型拓扑方式连接，介质包括光缆、同轴电缆和非屏蔽双绞线，并有管道保护。通讯插座的数量必须满足需要，并安装在固定位置。如果使用非屏蔽双绞线，则必须使用 8 芯 568A（或 568B）接线。如果一个网络和服务需要连接一些特殊的电子元件，比如分频器、放大器、匹配器等，它们必须安装在插座外。智慧住宅布线除了支持数据、语音、电视媒体应用外，还可以提供家庭安防管理、家用电器自动控制、能源自动控制等功能。家庭有很多房间，所以布线系统必须具有家庭管理的特点。一般来说，智慧社区中每户每个房间的布线都应该是独立的，这样户主就可以方便地管理自己的居所。另外，智能住宅和写字楼布线的一个很大区别就是智能家居需要传输更多类型的信号，不仅仅是语音和数据，还有有线电视、楼宇对讲等等。因此，智慧社区的每个房间都有很多信息点，

由于智慧社区的上述特点，建议房地产商在建设智能房屋时选择专用的智能布线产品。目前，中国普天集团公司、美国西蒙公司、奥创公司已经为市场准备了一系列住宅布线产品。楼宇自动化的使命是提供一个舒适、安全、节能且能够在经济条件下高效工作的室内环境。为了最好地实现这一使命，关键是努力从开发核心技术转向创造新的应用方法。这也说明了创建和采用现有标准作为应用程序开发基础的重要性。这些应用程序肯定会降低工业产品应用程序的成本和复杂性，同时实现企业级所有子系统的信息集成。随着楼宇控制领域的风起云涌，楼宇自动化行业顺应科技潮流，不断创造令人振奋的性能和价值新高度。参考文献 [1] 文冲、姜群等，现代时尚建筑智能建筑ABC，北京希望电子出版社。2001 [2] 刘国林，综合布线系统工程设计，电子工业出版社。2000 3]作者，穆仲云等译，社区宽带网，电子工业出版社，1999 随着楼宇控制领域的风起云涌，楼宇自动化行业顺应科技潮流，不断创造令人振奋的性能和价值新高度。参考文献 [1] 文冲、姜群等，现代时尚建筑智能建筑ABC，北京希望电子出版社。2001 [2] 刘国林，综合布线系统工程设计，电子工业出版社。2000 3]作者，穆仲云等译楼宇自控布线，社区宽带网，电子工业出版社，1999 随着楼宇控制领域的风起云涌，楼宇自动化行业顺应科技潮流，不断创造令人振奋的性能和价值新高度。参考文献 [1] 文冲、姜群等，现代时尚建筑智能建筑ABC，北京希望电子出版社。2001 [2] 刘国林，综合布线系统工程设计，电子工业出版社。2000 3]作者，穆仲云等译，社区宽带网，电子工业出版社，1999 综合布线系统工程设计，电子工业出版社。2000 3]作者，穆仲云等译，社区宽带网，电子工业出版社，1999 综合布线系统工程设计，电子工业出版社。2000 3]作者，穆仲云等译，社区宽带网，电子工业出版社，1999
