跟踪和管理数据中心布线是数据中心管理中最容易被忽视的方面之一。 但是，如果处理不当，可能会导致从代价高昂的停机时间到容量使用效率低下等问题。

不要在“Cable”上妥协，有些朋友可能不明白什么意思，简单的说就是Cable搅动后乱成一团细长的，无法直接看到。 “”的意思是“意大利面”，想象一下煮熟的意大利面是什么样子的？ 是不是和下图一样？ 有没有似曾相识的感觉？ 如果没有，就去看看你们公司的橱柜。

电缆是指来自各种电子设备的电缆错综复杂，需要花费大量时间来整理。 这可能对 IT 基础设施有害，因为电缆标签和组织不当会妨碍有效查明设施内的问题。

电缆有哪些危害？

信号干扰。 电源线应位于机架的相对两侧，以便它们与数据线隔离，以降低电磁干扰 (EMI) 的风险。 如果电源线和数据线在并联组或环路中放置得太近安徽光纤数据楼宇自控，就会发生电磁干扰，从而导致通过电缆传输数据时出现错误。 访问机架组件的障碍。 由于机架中的电缆密度很高，因此很难访问网络组件、服务器和其他封闭组件。 这增加了故障排除和维护时间，减少了数据中心的正常运行时间。 气流限制。 高密度电缆会限制网络机柜内组件的气流。 阻塞的通风孔和风扇限制气流可能导致过热、设备停机和严重的设备损坏。 生产率。 整理电缆以解决问题所花费的时间是可以分配给其他生产过程的时间。 一个有效的电缆管理系统，带有清晰标记和组织的电缆可以及时解决问题，从而不会中断正常运行时间。

因此，了解有关数据中心布线的基础知识、如何跟踪和管理它们以及了解企业中最好的数据中心经理如何显着简化电缆管理是有意义的。

什么是数据中心布线？

数据中心布线是数据中心基础设施和设备不同部分的连接，用于网络连接和配电。

数据中心布线可分为两大类之一：

结构化布线。 结构化布线设计遵循预定义的标准，并根据系统的带宽要求预先设置连接点和路径。 它经过测试、组织和标记。 结构化布线起初可能既昂贵又耗时，但提高运营效率、降低维护成本和延长使用寿命的好处远远超过其他选择。 非结构化布线。 非结构化或点对点布线缺乏结构化布线的标准化方法。 由于没有预先确定的设计，非结构化布线通常可以廉价快速地安装，但它会很快导致严重的可扩展性和运营成本问题。

什么是数据中心线缆管理？

数据中心电缆管理是指数据中心内布线基础设施的标签、组织和文档。 数据中心电缆管理的目标是提高故障排除时间、正常运行时间和容量利用率。

为什么电缆管理在数据中心很重要？

跟踪和管理数据中心的布线基础设施可以通过多种方式节省时间和金钱，包括：

保持正常运行时间。 准确记录数据中心布线后，可以更轻松地快速响应问题并减少停机时间。 正确组织电缆可以消除阻碍访问机架和服务器的“电缆面条”，实现最佳气流，并使电缆追踪变得容易。 提高产能利用率。 了解可用的电缆和端口使管理员能够识别未使用的容量，预测它何时会用完，并充分利用现有资源。 提高生产率。 线缆管理可实现更快、更明智的决策。 当每个人都可以访问所有物理资产和连接的高度准确和实时的视图，并且电缆井井有条时，故障排除、执行影响分析以及执行移动、添加和更改变得很容易。

数据中心使用什么类型的电缆？

现代关键任务数据中心环境非常复杂，具有各种各样的电缆、连接器和端口类型。

最常见的数据中心布线类型是：

铜缆还是光纤布线最适合数据中心？

在决定铜缆还是光纤是数据中心环境的正确选择时，需要考虑一些关键参数：

距离。 铜缆最适合较短的距离。 它们通常足以在同一机架内提供连接。 光纤电缆可以以更高的速度覆盖更远的距离，以适应不同机架中设备之间的连接。 可靠性和灵活性。 铜缆高度可靠，平均故障间隔时间为 5000 万小时，可实现最长的正常运行时间。 与铜缆相比，光纤电缆更轻、更薄且弯曲半径更小，从而使数据中心配置具有更大的灵活性。 成本。 铜缆的成本约为光缆的 20-50%。 当考虑现代数据中心的规模时，节省的成本可能高达数百万美元。 铜缆还需要更少的冷却资源，因为它们使用的功率更少并且具有散热设计。 据估计，通过使用铜线代替光纤，数据中心可以节省 100 千瓦的冷却能源。

通常，最好的方法是混合使用铜缆和光纤电缆。 考虑不同数据中心的独特情况，并考虑在性能、灵活性和距离是主要因素的地方使用光纤，在其他地方使用铜缆以降低布线成本。

数据中心布线标准是什么？

行业标准确保安全并为维护高性能布线基础设施提供指南。

数据中心最常见的布线标准是：

ANSI/TIA-942 涵盖了电信基础设施和数据中心的物理方面，例如站点位置、架构、电气系统、机械系统、安全和保障。 ISO/IEC 24764 规定了支持数据中心内使用的各种通信服务的布线。 ANSI/BICSI 002-2014 提供了数据中心设计和运营指南。 指南包括规划、施工、安全、管理、维护和效率。 ANSI/TIA 606-B 是一种有助于识别和跟踪电缆的标签标准。

管理数据中心布线的最佳实践

管理您的布线基础设施并不需要花费很多精力。 通过遵循一些基本原则，您将拥有记录良好且组织有序的布线，从而增强数据中心管理的各个方面。

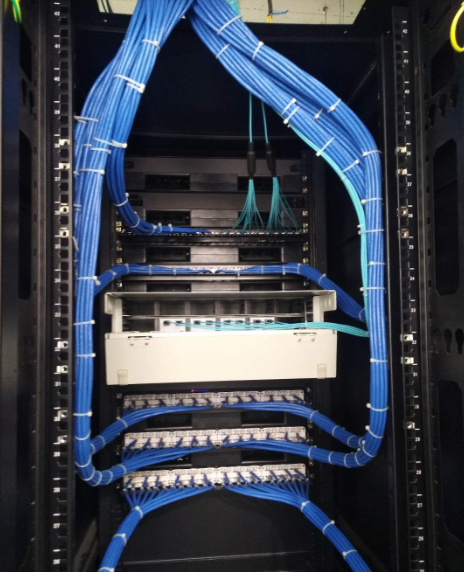

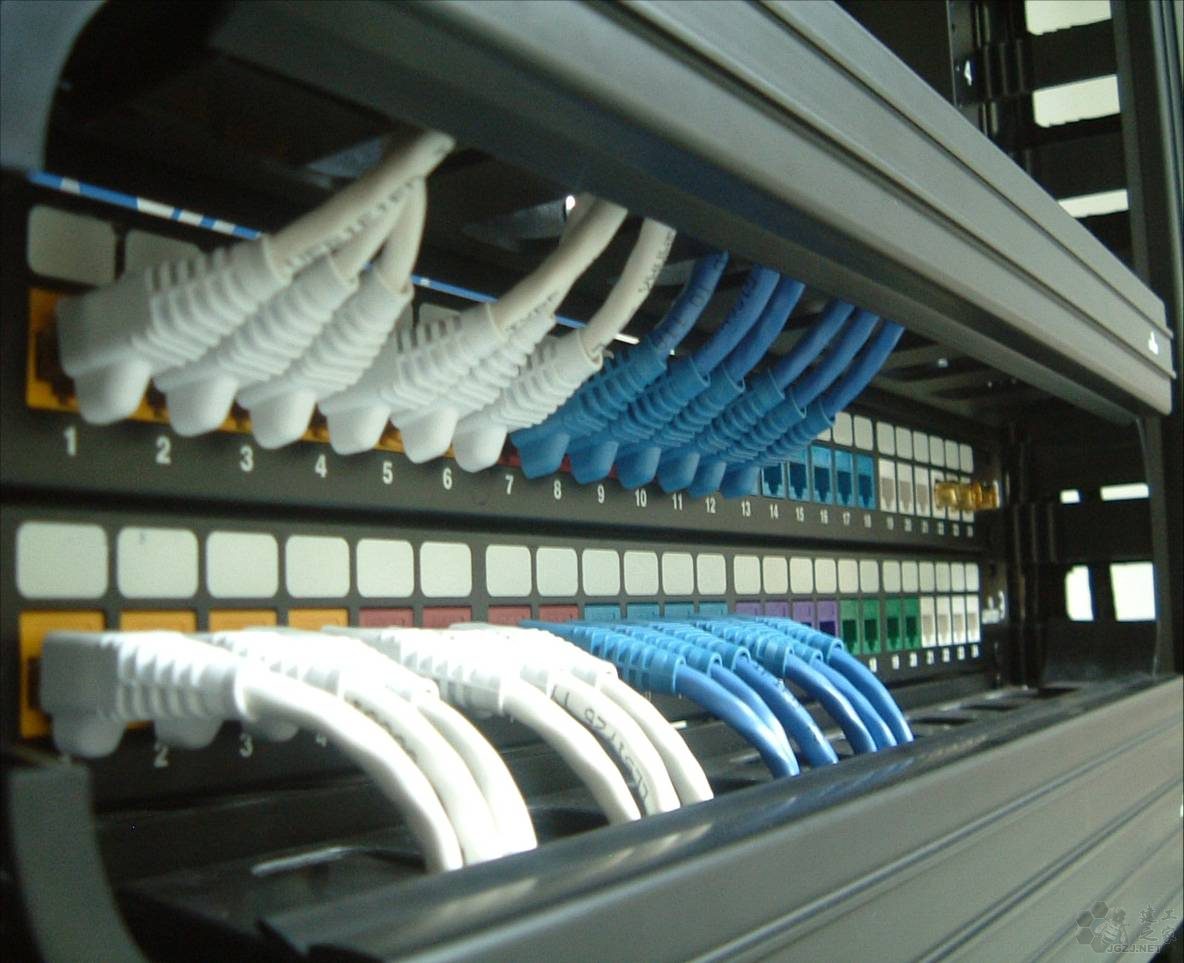

正确标记电缆。 也许最基本和最容易实施的做法是组织和标记电缆。 标签简化了故障排除并加快了电缆追踪，从而更容易避免停机并提高生产率。 您的标签做法应包括清楚地标记每根电缆，使用允许您导入列表的商业级标签制作器、颜色编码标签，以及遵循 ANSI/TIA 606-B 等标签标准。 确保电缆不会限制气流。 从高架地板下或机柜内移除所有未使用和过时的电缆。 这些不必要的电缆会阻碍气流并导致温度升高，从而导致停机或因冷却效率低下而浪费能源。 保持电缆凉爽。 每个人都知道需要冷却数据中心设备，但很容易忘记电缆也会变热。 如果有很多电缆，额外的热量可能会导致停电。 部署和监控温度传感器，以确保所有设备和电缆都得到适当冷却。 使用理线器。 电缆管道、电缆环和电缆扎带非常适合紧紧捆扎电缆并将其固定在路径上。 记得先水平走线到机架，捆扎好，到了垂直空间再转捆垂直走线。 知道在哪里放置电缆。 如果数据中心规模较小，设备更换频率不高，则可将电缆桥架直接安装在机架顶部。 安装起来既快速又容易。 然而，较大的数据中心将受益于悬挂在天花板上的电缆通道。 有了它，无需重新调整电缆布线即可移动机架或安装新机架。 使用配线架。 配线架可帮助您整理大量电缆并为您的网络基础设施提供更大的灵活性。 它们可安装在机架上，一侧包括端口空白，另一侧包括端接点。 电缆可以很容易地端接、标记和修补到网络硬件中。 保持准确的文档。 实时跟踪数据和电源电路以准确规划容量、执行故障转移分析并快速响应中断。 您的网络文档越好，您的正常运行时间就越长，部署新设备的时间就越短。 并且无需实际跟踪电缆，您可以快速参考文档以查看什么连接到什么。 部署 DCIM 软件。 借助 DCIM 软件，可以轻松实施许多数据中心电缆管理最佳实践，例如可视化设计您的布线基础设施、准确记录布线安装、在购买前测量电缆长度等。

为什么需要数据中心电缆管理软件？

现代数据中心站点需要管理大量 IT 资产，每个资产都有大量关联的电源线和数据线。 例如，一个平均有 100 个机架的数据中心将拥有超过 70,000 个单独的布线和端口组件。 必须准确跟踪和管理这些组件，以高效地执行移动、添加和更改，了解端口容量，并解决问题以减少停机时间。

过去，数据中心经理依赖 Excel 和 Visio 等工具来管理他们的连接。 我们甚至有一个免费的网络文档模板。 然而，这些工具无法在当今复杂的分布式数据中心环境中完成工作。 它们耗时、容易出错且难以管理。

数据中心基础设施管理 (DCIM) 软件使电缆管理变得简单。 第二代 DCIM 工具具有广泛的供应商模型库，可为您部署的每个设备提供正确的端口数量和大小。 该系统具有内置验证功能，以确保所有计划的端口连接都可以在现实世界中进行，因为它们是合规且可用的。 现代数据中心电缆管理软件通过零配置分析和 3D 可视化提供富有洞察力的报告，让您轻松了解端口容量和端到端电缆路径。

使用 DCIM 软件，您可以通过自动化手动和耗时的过程（例如测量电缆长度）来减少运营费用。 它还消除了派技术人员到现场手动查询可用资源或跟踪和排除电路故障的需要。 还可以通过改进产能规划和利用现有资源来推迟资本支出。

总结

尽管如此，不要忽视数据中心布线。 面条柜和糟糕的文档会对您解决问题和部署新设备的能力产生负面影响，而遵循数据中心连接管理的最佳实践将提高正常运行时间、效率和生产力。
