大家好，我是雪哥。 综合布线系统的设计是根据工程的实际情况来确定的。 不同的项目有不同的综合布线系统设计。 今天，我们就来简单总结一下各个项目对综合布线系统的设计要求。

各种楼宇综合布线系统的实施方案，除了要考虑楼宇部分和机房部分的布线系统的整体结构外，还需要考虑到各种楼宇各功能区的业务需求。 那么，不同建筑的综合布线系统有哪些特点和区别呢？

一、什么是综合布线系统

综合布线系统是为适应发展需要而专门设计的一套布线系统。 对于一座现代建筑来说，它就像身体里的神经。 它采用一系列高质量的标准材料，将它们以模块化的方式组合起来，将语音、数据、图像和一些控制信号系统集成到一个统一的传输介质中。 经过统一规划设计，集成在一个标准的布线系统中楼宇自控与综合布线，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理媒介。 可以说，综合布线系统的成功与否直接关系到一座现代建筑的成败，选择优质的综合布线系统至关重要。

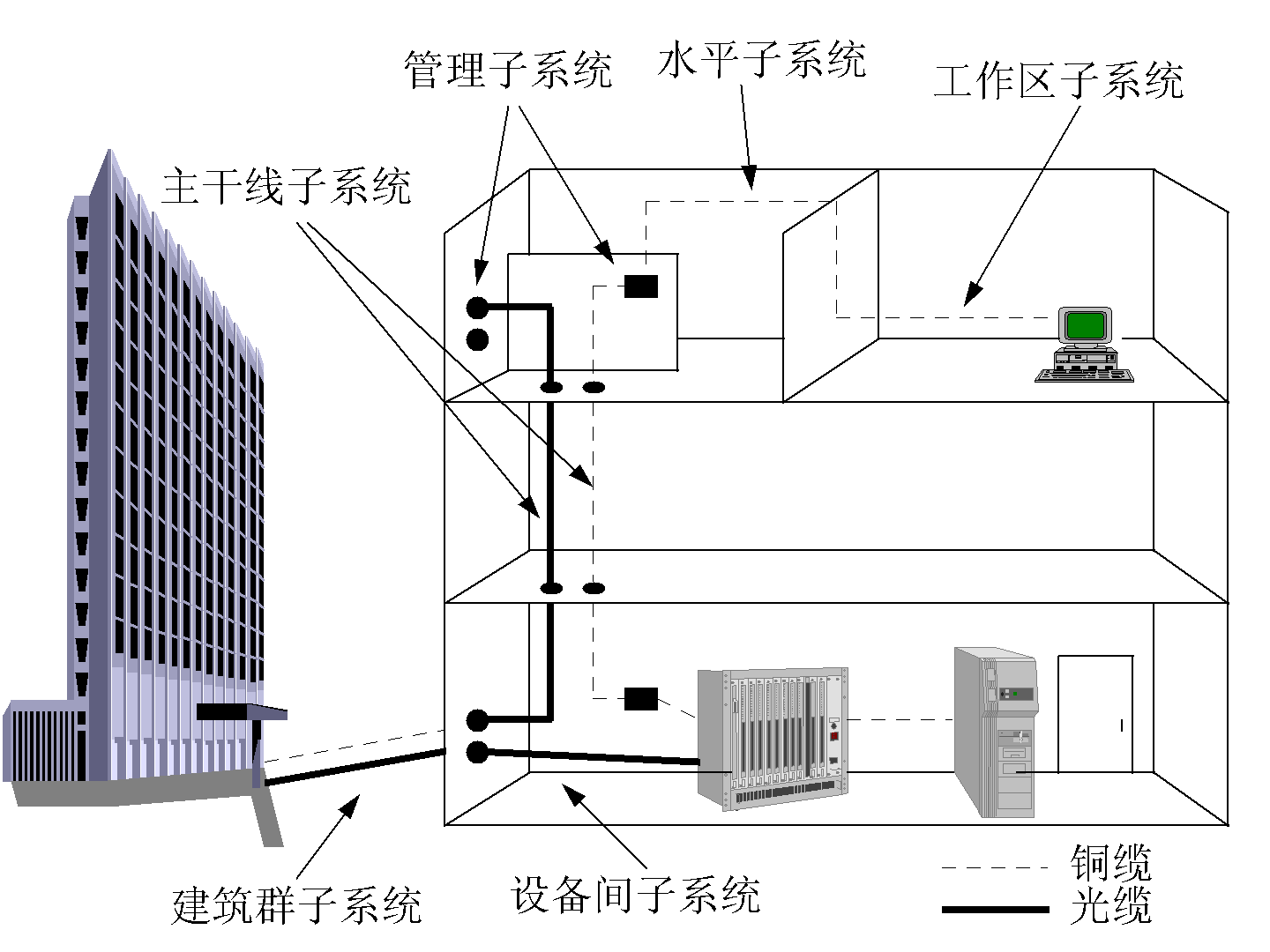

建筑物及建筑物群综合布线系统（供和）是建筑物或建筑物群内的传输网络，是建筑物内的“信息高速公路”。 它不仅将语音和数据通信设备、交换设备和其他信息管理系统相互连接起来，而且还将这些设备连接到外部通信网络。 它包括建筑物与外部网络或电话交换线路上的连接点以及工作区域中的语音和数据终端之间的所有电缆和相关布线组件。

综合布线系统是智能办公建设的数字化信息系统基础设施。 是对所有语音和数据系统进行统一规划设计的结构化布线系统。 为办公提供信息和智能物质媒体，支持未来的语音和数据。 、图形、多媒体等综合应用。

2、不同建筑的综合布线系统有什么特点和区别

1、办公楼

写字楼的智能化应满足办公业务信息化应用的需要； 具备高效办公环境的基本保障； 满足各类现代办公楼宇的信息化管理需求。 写字楼分为商业写字楼、行政写字楼和金融写字楼。

写字楼综合布线应分为租赁写字楼和自用写字楼。 配线系统可能包括内外办公配线网、生产配线网、机要配线网、物业管理配线网、弱电系统配线网。

租赁写字楼的综合布线一般由物业管理，由开发商自行投资。 一般有两种方法：一种是常规的综合布线方法，按照5-10平方米设置一个工作区，设置相应的信息点，然后按照这个量来考虑整个系统的配置。

另一个是因为租赁写字楼的用户不确定，很多用户是临时租用的。 对于临时租用场地，采用区域布线来完成。 先铺设电信机房到区域（主要客户所在区域）的光（电）线，并设置两个光纤插座（接以太网交换机）和两个语音插座（接电话集线器）或用户开关）在每个区域； 区域内容的布线由客户完成。

当然，在水平电缆的路由中设置CP点（集合点）。 第一步是铺设从电信机房到 CP 点的水平电缆。 未来将根据用户需求完成CP到信息点。 电缆。

甚至可以只做主干部分的线缆，不做水平部分，提前预留相应的管线，待用户确认后结合网络建设进行布线。 随着国家宽带战略的实施，电信业务运营商和房屋建筑商将光纤直接铺设到用户区的信息分线箱，即国家标准中提出了“光纤到用户单元”的设计要求，这种方式也适用于以下几类楼宇，对于出租办公楼，可以采用5e类+6类+光纤的综合布线形式。

对于自用办公楼，尤其是国家政府机构的办公楼，由于网络分为内部网络、外部网络和机要网络，综合布线不是一个系统。 除了电话、数据、信息点的需求外，还必须考虑与内网、外网、机要网络、备份相关的信息点，所以一般项目中使用的信息点数量多更大。

此外，自用办公楼配线设备的安装地点、线槽、线缆必须物理隔离。 对于一些机密项目，集成商往往只能实施水平布线部分。 自用办公楼项目实施时，保密部分的布线网络由具有安全资质或国家授权的机构设计。 自用写字楼一般采用比较高等级的综合布线（如全类6+光纤）。

2. 店铺建设

商场其实是一个很大的海湾。 由于店铺的大小、位置、密度不一定完全确定，一般会使用CP点，信息点不要太密集。 还应考虑在一些流动的公共场所预留咨询点。

另外需要注意的是，商场内商铺的大小和位置是不确定的，水平双绞线的长度可能超过90m。 因此，对于此类项目，应考虑水平双绞线的额外长度，以及多个电信机房。 如果展台场地比较清晰，也可以采用地插的方式，每隔20-100平方米设置一个信息点。

3.酒店建筑

酒店比较简单，信息点比其他项目少，而且信息点的数量不是按照工作区的面积而是按照套房的等级来设置的，比如普通标间，豪华套房、总统套房。

另外，酒店的布线可能会根据各自的布线网络将电话和数据分开，电话可能不属于综合布线系统。 由于酒店一般都自建程控交换机，电话可以直接走电话线，而上网的数据口则按综合布线设计，形成两个分离、独立的布线系统。

4、文化建筑

文化建筑包括新建、扩建和改建的图书馆、档案馆等建筑。 其智能化系统应满足文化建筑对文献、文物的保管、展示、查阅、陈列、学术研究和信息传递等功能要求； 满足社会公共信息的发布和传播，实现文化信息加工、增值和交流等文化窗口的信息应用需求。

文化建筑综合布线较为复杂。 有的地方信息点密度很高，有的地方信息点比较分散。 例如，在图书馆的阅览室，需要设置更多的信息点，方便随时在线获取信息。 档案室不用考虑这些，信息点相对会少一些。

5、展览建筑

会展中心大开间结构，综合布线可采用CP点方式，但要注意会展中心的复杂性。 比如会展中心的新闻中心需要多个信息点，而一般的展馆不需要太多的信息点。 并且从清洁和美观的要求出发，将采用地插式预埋信息插座。

6. 博物馆建筑

博物馆布线的信息点也要考虑到安全问题。 由于信息流量大，博物馆可以选择高性能、高水平的综合布线系统。 此外，在这些建筑物中，如果电缆和人员密集，还应注意防火等级。 这些楼宇可采用有线+无线（AP无线网卡）混合综合布线方式，方便人流时的信息交换和上网。

7.观看和表演建筑

传媒建筑包括新建、扩建、改建的中型及以上剧（影）剧场和广播电视营业用房。 其智能化系统应满足媒体业务信息化应用和媒体楼宇信息化管理的需要； 具备媒体楼宇业务设施的基本保障条件。

由于媒体楼内音/视频传输信息流的频率和场强要求高，无线电干扰源多，为避免传输线信号与电子设备之间的干扰，综合布线屏蔽和光纤是经常使用的系统。

对于媒体部分，由于要传输的图像信号较多，所以使用的同轴双绞线较多，所以在铺设管道时最好考虑一下，尤其要注意不同信息业务信号之间的间距要求（重点在广播线路上）。

影院（电影）人员基本是流动的，所以信息点不一定多。

8、体育建筑

体育建筑是指新建、扩建、改建的各类体育场馆、体育馆、游泳馆等建筑物。 其智能化系统应满足体育赛事业务信息化应用和体育场馆信息化管理的需要； 具备体育比赛等多功能环境设施的基本保障； 多功能使用和业务开发。

体育馆分为多个不同的功能区，分为服务体育和服务大众两部分。 无论是室内场馆还是室外场馆，除了比赛场馆，还有很多礼堂和公共建筑。

因此，除了新闻中心、信息中心、药检或商场等设施区域外，还需要考虑体育场馆内的各种设备安装场所，如时钟、计分、升旗、大屏幕等。显示等信息和体育服务场地信息。 传播。

比赛场地应注意三个方面：一是室外场地要注意综合布线设备的防潮、防尘、防损坏和防雷击，并采取相应的预防措施。 其次，考虑到体育场平面面积较大，应设置多个电信机房，电信机房之间最好采用光缆通信，这样更便于网络信息流的调度。

三是要注意体育场的管线、插座长期处于室外环境，容易出现器件老化，技术参数和性能指标下降。 从安全和延长设备寿命的角度考虑，应将电缆敷设在封闭的金属管槽内，并选择符合工业等级的连接器设备。

如果一些体育设施是基于网络通信协议的，如大屏幕显示、体育场馆监控等，体育场馆的传输线路也可以纳入综合布线系统进行设计。

体育场馆还可以采用无线+有线混合布线。

9.医疗建筑

医院建筑是指新建、改建、扩建的综合医院及其他二级及以上建筑。 其智能化系统应满足医院管理高效化、规范化、信息化的需要； 为医患“有效控制院内感染，节约能源，保护环境，营造以人为本的医疗环境”提供技术支持。

医院最重要的是要考虑电缆的传输带宽要求和医疗设备的电磁干扰。 为了保证信息的安全，屏蔽+光纤的方式更适用于一些医疗设备相对集中的场合。

此外，由于医院占地面积大、建筑物多、功能要求复杂，应作为多功能建筑群考虑，按建筑物间的走线要求进行设计。 从计算机网络来说，还应考虑信息的远程传输和与公共布线网络的互通。

10.教育建筑

校舍是指新建、扩建、改建的普通全日制高等学校、高级中学和高级职业中学、初中和小学、托儿所和幼儿园等建筑物。 其智能化系统应满足各类学校在教学性质、规模、管理方式和服务对象等方面的需要；

适应各类学校教师在教学、科研、管理和学生学习、科研、生活等方面信息化应用的发展； 为高效的教学、科研、办公、学习环境提供基本保障。

校舍综合布线是建筑群的整体布线，校园网骨干光纤的建设应多加考虑。 此外，学校功能齐全，包括教学楼、实验基地、公共报告厅、图书馆、科学馆、学生宿舍等。 因此，信息点布线系统的位置、数量、层级应根据不同的场景做出不同的选择。 不能根据建筑面积考虑设置。 校舍的另一个特点是校园占地面积大，校园布线网络与多媒体教学更加融合，值得关注。

学校建筑和医院建筑一样，也需要考虑远程传输，兼顾与外界的信息交换。

11.交通建筑

交通建筑是指新建、扩建、改建的大型机场航站楼、铁路客运站、城市公交车站、社会停车场等建筑。 其智能化系统应满足各种交通建设运营的需要； 为高效交通运营的营商环境设施提供基础保障； 应满足各种现代交通楼宇管理信息化的需要。

交通建筑综合布线的特点是建筑面积大。 如果涉及异地建筑物的连接，则体现为沿电缆线路递减管线形式。 它是一个扩展的星型网络，电缆的主要部分是布线的，但它很长，最好使用光纤布线系统。

客运大厅和货运站为大开间，也可以采用CP点的设计形式，利用无线进行延伸。 此外，涉及机电设备的电磁干扰时，电缆还应考虑其屏蔽性。

12. 金融大厦

金融大厦考虑到员工座席数量比较密集，布线系统可能包括内外布线网络、生产布线网络、机要布线网络、物业管理布线网络、弱电系统布线网络等。

座位区可按3-5㎡设置为工作区。 会有多个终端设备，所以设置更多的信息点，然后根据这个数量来考虑整个系统的配置。 金融机构对信息和信息安全要求高，可以采用6类及以上布线系统，也可以考虑屏蔽布线系统。 对于租用区域，可采用6类+光纤的综合布线形式。

13.住宅建筑

住宅是指住宅、别墅等建筑物。 其智能化系统应体现以人为本，做到安全、节能、舒适、便捷； 应符合营造环保、健康的绿色建筑环境的要求； 对住宅实行规范化管理。

住宅综合布线不同于公共建筑的一般布线。 它有两个特点：一是使用家庭综合布线盒，只完成布线功能，不进行信息处理（如交换、存储、处理、传输等）。

另一类将布线管理和信息处理结合在一起。 其实应该叫“家庭信息布线设备”。 兼具电话、网络的布线功能和信息交换传输功能。 家庭三米抄录、紧急求救等家庭智能控制信息的转换和传输。另外，家庭布线也分为家庭布线、楼宇布线、园区布线三种情况。 因此，家庭布线所涉及的领域非常广泛，而且各有不同的范围，需要满足不同的住宅需求。

14. 一般工业大厦

工业建筑是指新建、扩建和改建。 其智能化系统应满足能源供应和工作环境控制管理的一般生产要求； 应提供生产组织和办公管理所需的信息交流的基本条件； 应满足节能和降低生产成本的要求； 它应该提供建筑所需的信息管理。

工业建筑主要分为两类场地，将生产区与一般办公区分开：生产区和控制区； 另一种情况是安装在室外的布线设备。

根据环境的恶劣程度，选用相应的工业级连接器，并考虑防水、防尘、防震、防腐蚀、防电磁污染等技术要求。 但对于工业建筑中一些环境较好的，如生产部的控制室、办公区等，可按一般建筑类型进行设计。

上述各类建筑物的弱电系统设施如大屏幕显示、监控系统、楼宇自控等信号传输采用网络通信协议的，传输线也可列入综合布线系统设计。 总之，综合布线系统作为建筑的基础设施，在设计时应综合考虑实际应用、发展空间、建筑功能等因素，制定合理的规划。

不同楼宇的综合布线系统有哪些特点和区别，相信看完以上的大家对此已经有了一定的了解。 我们在制定各类楼宇综合布线系统的实施方案时，不妨了解一下不同楼宇综合布线系统的特点和差异，这样才能更好地设计综合布线系统。
