【配电箱的用途】 合理分配电能，方便电路的开合。 安全防护等级高，能直观显示电路的导通状态，便于管理。

■ 室外箱加护栏、接地、防雨罩；

■ 基本着色，注重外观；

■ 必须有3C认证的铭牌。

通用标准：

■ 额定电压交流1kV及以下、直流1.5KV及以下的低压电气设备、器具及材料； 额定电压大于交流1KV和直流1.5kV的高压电气设备、器具和材料。 高压系统的接线和交接试验必须符合规定。

■ 接地或接零支线必须单独接到相应的主线上，不允许串接。

■ 箱体铁皮厚度要求为1.5mm，家用表箱厚度可以为1.2mm，大箱体和地柜的厚度要适当加厚。 浪涌保护器一般使用防雷办或气象局指定的产品。

■ 检查设计是否设有漏电检测器，配电箱是否妥善预留。 塑壳开关和漏电保护必须符合设计要求，一般需要配备设备开关。

■ 有动力机械的，动力控制开关的型号和品牌要设计清楚，是双速控制还是单速控制。

■ 箱内设计线材必须符合要求，线径，颜色（与设计A/B/C的相数和颜色一致）。 箱内布线不应靠近开关或箱内设备，以满足建筑物实际安装位​​置的需要。 圈梁、立柱、门洞、剪力墙等引起的缺陷。要考虑配电箱质监站的检验费用。

■ 表皮和锁具要求：铁壳控制和暗锁要求。

■ 需要确认主副箱的电流A号、漏电保护号、动作时间和限制电流。 实现开关和单双极的功能。

■ 配电箱箱壳地线并联，最好在配电箱底部加绝缘板。

■ 零、地线排列整齐有序（必须有小平垫和弹簧垫，压接顺序和方向正确）；

■ 箱壳并联。

布线整齐

规定：

■ 配电箱线路的线对线、线对地馈线电阻值大于0.5M欧姆，二次线电阻值大于1M欧姆；

■ 漏电保护器动作电流不大于30mA，动作时间不大于0.1S；

■ 箱体面板及操作台等活动部位电器连接的电线应采用带余量的多股铜芯线，线束护套塑料管应绝缘并捆扎成束。 不同的电压等级和不同的控制电路应分开。 装订，标示清楚，连接电器时，两端铰接，有接线端子未开或镀锡，股线无松动或断线。

■ 转动件两端用卡子固定牢固；

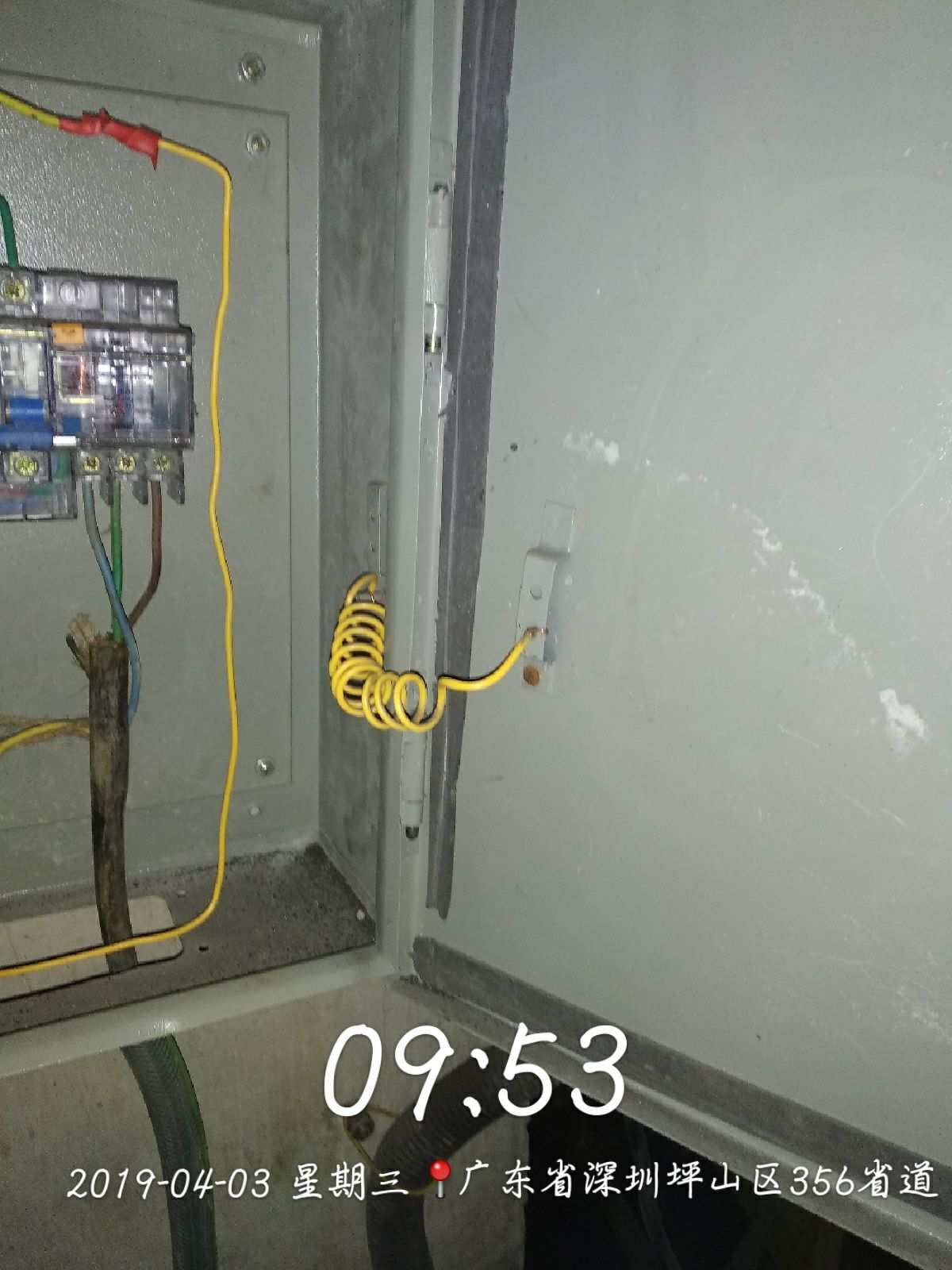

■ 配电箱和外壳的跳线。

■ 电路图涂层，永久性强；

■ 配电箱内的电缆应标明进线位置及回路、电缆内径及其所在位置。

二次线的绑扎

1、开关指示器应在线路末端用热缩管印制

2、配电箱不能作为桥梁支架

配电箱位置：

■ 为保证使用安全，配电箱与供暖管道的距离不应小于300mm； 配电箱与给排水管道的距离不应小于200mm； 配电箱与燃气管道、仪表的距离不应小于300mm。

■ 配电箱不宜安装在暖气片上方，也不宜安装在水池上下两侧。 如果必须安装在水池两侧，则必须采取防水和排水措施。

■ 配电箱不应位于楼梯踏板的侧壁上。 如果配电箱安装在转角处，其位置应保证箱门在180℃时能向外打开。 配电箱不宜设在建筑物纵横墙的交接处，也不宜设在建筑物外墙的内侧，以防室内外温差大，且箱内结露不安全。 对于普通砖砌墙，配电箱紧邻门窗洞口安装时，配电箱边缘与门窗洞口边缘的距离不应小于370mm。

■ 宽度在300mm以上的配电箱，顶部必须设置过梁。

1、电源箱二次线走线整齐，带电箱盖连接好；

2、消防控制室、消防水泵房、消防控制电气设备和防排烟风机房消防电梯的供电，应在配电线路末级配电箱处安装自动切换装置.

配电混乱，大意，乱拉

必须考虑用于防雷的电涌保护器

电力线路电涌保护器的安装应符合下列规定：

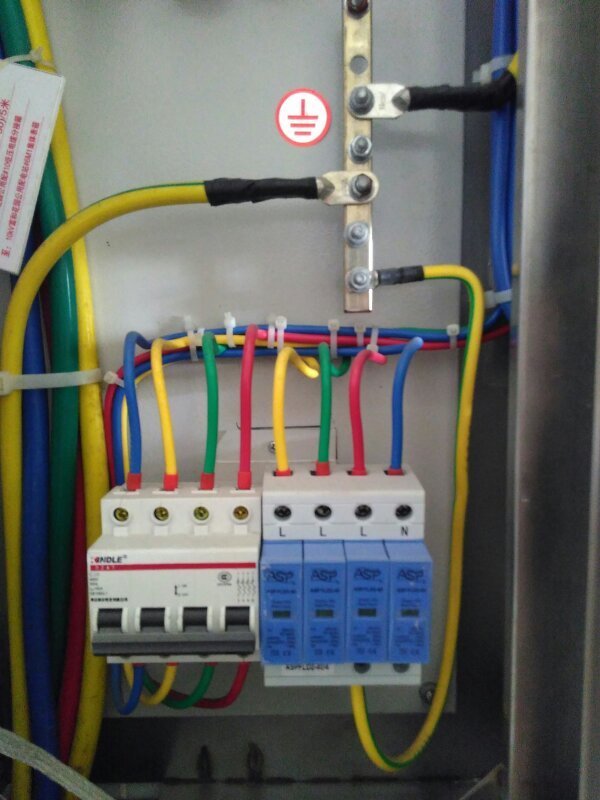

■ 各级电源线的浪涌保护器应安装在被保护设备电源线的前端楼宇自控配电箱实物接线，浪涌保护器的各端子应接在线路同名端的相线上。配电箱；

■ 浪涌保护器的接地端子应接配电箱保护地线的接地端子板，配电箱接地端子板应接防雷区等电位接地端子板。它位于;

■ 各级电涌保护器的连接线应平直，截面积应与保护器相匹配，长度不超过0.5m；

■ 带端子的电源线应压接电涌保护器；

■ 带接线柱的电涌保护器应连接到带接线片的接线柱。

开关盒

布线到位

保护者

应该注意的问题

1、箱内电线连接紧密，线芯无损伤，无绞线。 垫圈下方螺丝两侧压紧的导线截面积相同，同一端子上连接的导线不超过两根，防松垫圈等配件齐全。

2、小功率配电箱、面板、柜的安装位置不应安装在建筑物各种门的背面等，影响使用和安全。

3、柜内接线端子应与导线截面相匹配，小接线端子不宜与大截面导线并用。

4、进出面板的电缆应排列整齐，编号清晰。 铠装电缆进入面板后，钢铠应接地。

5、进入配电箱的管路排列整齐，长度一致。 严禁电焊切割箱体。 同一建筑物内同类箱体的安装高度是相同的。 住宅灯箱底部距地面的距离不应小于1.6米。

6、建筑照明配电箱、配电盘应设置N线和PE线汇流排，各照明支路的N线和PE线应通过汇流排分布。

7、配电箱内接线正确、整齐、捆扎。 电路编号完整，标签正确。

8、箱内引出线和引入线应留有余量。 严禁在导线长度不够的情况下随意打接头。

9、住宅室内灯箱应装有同时断开相线和中性线的电源进线开关，供电回路应装有自复位过压和欠压保护装置，与手持式和移动式家用电器连接的插座电路应安装剩余电流动作保护器和表箱负荷开关，以满足设计要求。

10、接地：配电盘、柜、箱等接地应牢固、良好，接地线截面应符合要求，并应与设备的总接地端子有效连接。

强调：

■ 不同回路的PE线不能压接在同一端子上，不能保证各回路的用电安全；

■ 金属线槽和桥架不能作为其他设备接地的连续导体；

■ 插座的PE线不能串接；

■ 电缆中用于接地的PE线末端未标示热缩管或黄绿带；

■ 住宅配电箱应安装过压和欠压保护器；

■ 配电箱预制敲落孔铁皮脱落后应堵住，进线口应有护罩或护套；

■ 汇流条的一个端子最多可压两根电线- 使用锡和接线片。
