如何确定风管静压

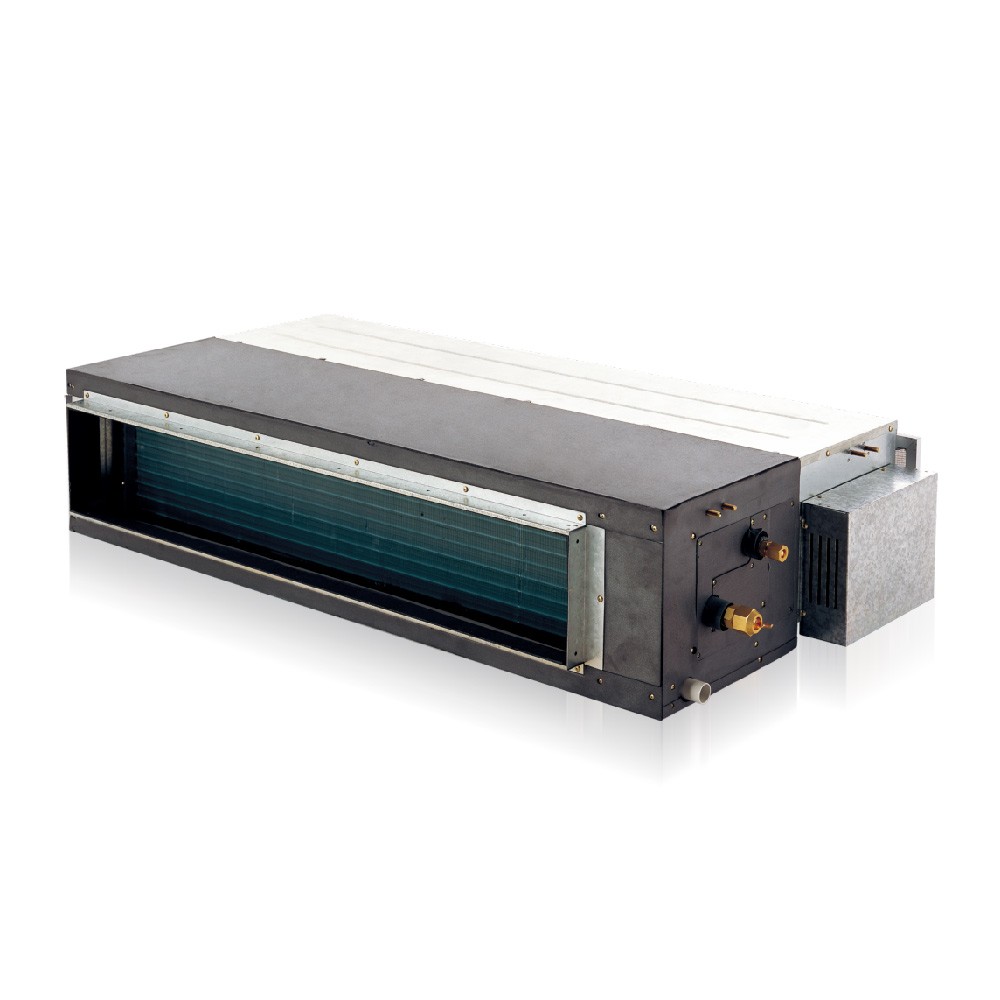

一、基础知识 1、压力的种类 动压——风速产生的压力； 空调厂家在设计时就已经考虑过了，不用计算。 静压——垂直作用在风管壁上克服风管阻力的压力； 因此，风管单元存在零静压和静压。 零静压是指静压为0Pa，不能接风管。 因为无法克服风道的阻力，所以风吹不出来。 带静压的机组是指它有静压，可以接在风管上，因为静压可以克服风管的阻力。 总压力——静压和动压之和； 机外静压——机组出风口的静压，已扣除机组风机、翅片的阻力损失； 外余压——机组出风口的总压力，包括外静压和动压。
2、推荐风速 风速是指空气在通风管道内流动的速度。 一般空调系统风速在14m/s以下（属于低速风道），阻力计算误差较小。 低速空调系统的风速因通风系统的位置而异。 推荐风速见表2-1、表2-2、表2-3。
表2-1 低速风管推荐风速（m/s）
表2-2 低速风管系统最大允许流速（m/s）
表2-3 噪声标准控制的允许风速（m/s）
3、送风管截面积的确定当空调房间的送风量已知时，送风管截面积的确定方法有两种：假定风速法和比电阻法。 假设速度法比较常用，现介绍一下。 首先要知道空调的送风量（参考前述方法），然后根据建筑物的空调送风系统求出风速值（假设风速在风管，然后风管的面积应按以下公式计算。最后，风管面积应确定。管道的直径（圆管的直径或边长风管截面积计算公式：F=L/(v×3600)m2 (3-1) 式中L——风量m3/h；v——风速m/s；F——风道面积m2。
二、风管静压选择的确定 1、空调通风管阻力的计算步骤 风管系统总阻力的计算包括：沿途损失和局部阻力（摩擦阻力和局部阻力）。 通常，等压损法和假定风速法在通风系统中应用最多，现以假定风速法为例进行说明。 计算前，应先绘制风管系统的轴测图，然后分段编号，标明风管尺寸、风管长度和风量。 （注：计算阻力时，必须选择压力损失最大的管道进行计算，通常选择管道长度最长的管道。）具体计算方法如下： 1）假设各管道的风速部分; 2）计算本段管道截面 3）选择标准风管尺寸； 4）再按标准风管尺寸计算管道内实际流速； 5）计算各管段阻力； 具体计算公式如下：
1、直管压力损失（沿途阻力）（pa）=L×△PL：直管长度（m） △P：单位摩擦损失（pa/m）
2、弯头、支管、手动阀等的压力损失（摩擦阻力）（pa）=个数×△Pt△Pt=ζ×（V2/2g）×γ△Pt：局部压力损失（pa/个）ζ :; V：风道内风速（m/s） g：重力加速度9.8m/s2，γ：比重1.2kg/m3；
3、直管、弯管、支管、阀门等的压力损失H(pa)
2、空调通风管道阻力估算 对于一般通风空调系统，风道压力损失值H（pa）可按下式估算： H=△P×L（1+K） 式中： △P=1.0-2.0pa/m。 当矩形风管的纵横比（长边/短边）≤4.0时楼宇自控送风湿度高，通常取1.0~1.5pa/m。 L：送风管到最输送风出口的总长度加上回风管到最输送风回风口的总长度，m； K：局部压力损失与摩擦压力损失之比。 弯头三通少式，取K=1.0~2.0； 弯头三通较多的场合，可取K=3.0~5.0。 3、风管静压的确定是根据计算出的风管主要截面压力损失值，与格力电器提供的设计选型样本进行比较，确定所需的风管外静压。那个单位。 如果静压差过大，最好事先咨询厂家。
三、静压选择不当的处理 1、静压过大的处理 1）机组静压比较大，但风管设计长度短； 2）机组静压大，设计长度没问题，但安装时省略风管，或缩短风管长度。 以上问题分析：风管阻力小，无法克服机组静压，导致静压转化为动压，造成风速高，风量大（远大于正常型号）和设备出风口的噪音很大。 表面冷却器漂浮甚至风扇电机过载。 出现上述问题时常用的工程整改措施主要是通过增加风管阻力来克服静压。 常见的工程整改措施如下： 1）根据计算适当增加风管长度； 2）增加风阀或改变阀门开度，增加风道阻力； 3）增加送风或回风静压箱； 4) 增加消音弯一级设备； 5）适当增加风口数量或风口面积； 6) 增加效果更好的过滤器，如将粗效改为中效或高效； 另外，也可以从机组上进行改造，主要是通过更换部件在一定程度上降低机组的静压，使静压与风道的阻力相匹配。 常用措施如下： 对于大风量、大风量的皮带传动机组，如大型风管机组、柜式风机盘管机组等。 可以更换皮带轮，改变电机与风机的传动比，降低风机转速，减小风量； 适用于直驱冷量、风量小的机组，如小风管机组、多联风管室内机等。 一些常见的措施： 1）将电机更换为速度较低的电机； 2）改变电机的输入电压，从而改变电机的转速。 常用的方法是加无级调速板； 注意：这两种方法只能进行微调，而且只能在一定范围内进行调整，超出范围不仅没有效果反而会带来一些新的问题，例如：使用无级调速板来调整输入电压，但电压调整过小会引起电机本身的电磁噪声； 甚至影响机组的使用寿命。
以上整改措施只能是事后补救。 要真正避免此类问题，必须从设计、选型、施工、安装等环节严格把控源头。 但与为机组更换零部件相比，工程整改的效果会更好、更彻底。 2、静压过小问题的处理 1）机组静压为零或比较小，但接风管或设计长度较长； 以上问题分析：风管阻力大，机组无静压或静压太小无法克服阻力，机组动压转化为静压，从而带来机组出风口风速低、风量小，风吹不出来，出风口凝结滴水，使空调效果变差，尤其是制热效果。 出现上述问题时常用的工程整改措施主要是降低风管阻力。 常见的工程整改措施如下： 1）拆除风管，改为侧送风； 2）缩短风管长度，减少阻力； 3）放绝缘软 另外也可以从机组上改变，主要是增加机组的静压，使静压与风管的阻力相匹配。 措施如下： 针对直驱机组的制冷量和风量较小，如小型风管机组、多联风管室内机等。一些常用的措施：更换电机，更换更高转速的电机; 同样的方法也在一定范围内进行了改进。 归根结底，解决因风管静压选择不当引起的问题，最好的办法就是从设计、选型、施工、安装等源头上严格监控，避免出现问题。
风口结露的分析与处理
一、风口处结露的成因分析 1、结露的理论分析 首先，我们要了解结露的成因。 为什么会发生结露？ 在一定大气压下，空气中的水蒸气在水分含量保持不变的情况下凝结成水（冷凝）的温度。 当d不变时，空气温度由非饱和状态下降到饱和状态，空气相对湿度j=100%。 在空调技术中，将空气冷却至露点温度，以达到对空气进行除湿干燥的目的。 露点（或霜点）温度：指在水蒸气含量和气压不变的情况下，空气冷却到饱和状态时的温度。 形象地说，空气中的水蒸气变成露水的温度称为露点温度。 露点温度是一个温度值，但为什么要用它来表示湿度呢？ 这是因为，当空气中的水蒸气饱和时，空气温度与露点温度相同； 当水蒸气不饱和时，空气温度必须高于露点温度。 因此，露点与空气温度之间的差异可以表示空气中水蒸气的饱和程度。 我们可以看到，我们日常生活中的凝露现象，主要是由于物体表面温度与环境温度相差较大（物体表面一定是低温体），以至于过多水蒸气从空间中析出，凝结在物体表面。 水滴。 最明显的例子就是在夏季，由于温差，空气中的水蒸气会立即在冰饮的外包装上结露。 我们只需要将物体表面与空气隔绝，空气中的水汽自然不会在物体表面形成凝结水。
2、送风口结露原因分析： 1）空调区域空气湿度较高； 2）空调区新排风系统设置不合理，产生过大的负压，使室外无组织的空气进入室内，从而增加空气的湿度和露点； 3）空调本身采用大温差送风，但没有配备机器本身的送风量和制冷量，导致制冷量过大，风量过小； 4）出风口采用铝材。 由于其良好的导热性能，出风口材料表面温度过低而结露；
2、解决结露问题的方法 1）尽量减少开门次数，检查房间与外界是否密闭； 2）加大送风量，尽量将风速调到最高或调节阀尽量打开； 3）如果有条件的话，可以在风口边缘贴一层薄薄的PE绝缘板。 4）改用木制通风口。 5）更换电机，加大机组送风量，使出风温度大于露点温度。
静压箱的作用 静压箱一般有以下作用：一是稳定气流； 二是方便联系； 三是降低噪音。 尺寸大小没有固定规定，一般要结合现场实际情况和使用功能来确定。
静压箱安装在通风管道系统中。 它本质上是一种耐腐蚀的单室膨胀室消声器。 消声原理有两种： 1）利用管道横截面的突然变化（即声阻抗的变化）使噪声沿管道传播的声波向声源方向反射回来； 2）利用膨胀室和通风管道的内插长度，正向传播的波和遇到管道不同界面的反射声波具有180°的相位差，使得两者振幅相等，相位相反并相互干扰，从而达到理想的降噪效果。 但必须注意的是：与静压箱相连的送风管必须插入静压箱内，这样有利于降噪效果的提高。 插入深度是使波向前传播与其反射波形成180°相位差的最小长度； 如果静压箱采用吸音材料制成或在箱内粘贴吸音材料，则成为阻性消声器。 这样，阻性降噪和阻性降噪相结合，可以大大提高静压箱的降噪效果。 影响。
