第一部分
从事自动化控制工作的仪表人员如果对无源信号、有源信号、无源接点（干接点）、有源接点（湿接点）分不清，一定会混淆。 本文是一篇介绍无源信号、有源信号、无源触点、有源触点的干文章。 希望对大家有所帮助。
(1)无源信号和有源信号(模拟量)
(1)无源信号和有源信号的定义
对于电流信号，如果设备有独立的工作电源线，则其提供的信号输出（如4-20mA）为有源信号； 如果设备本身没有独立的工作电源，它提供的信号就是无源信号。 三线制和四线制仪表输出信号为有源信号，两线制仪表输出信号为无源信号。
(2) 如何采集无源和有源信号
①有源信号的采集非常简单。 首先必须接通信号源设备（一般为三线制和四线制）的电源，才能使设备正常工作。 源设备的正负端子对应连接行。

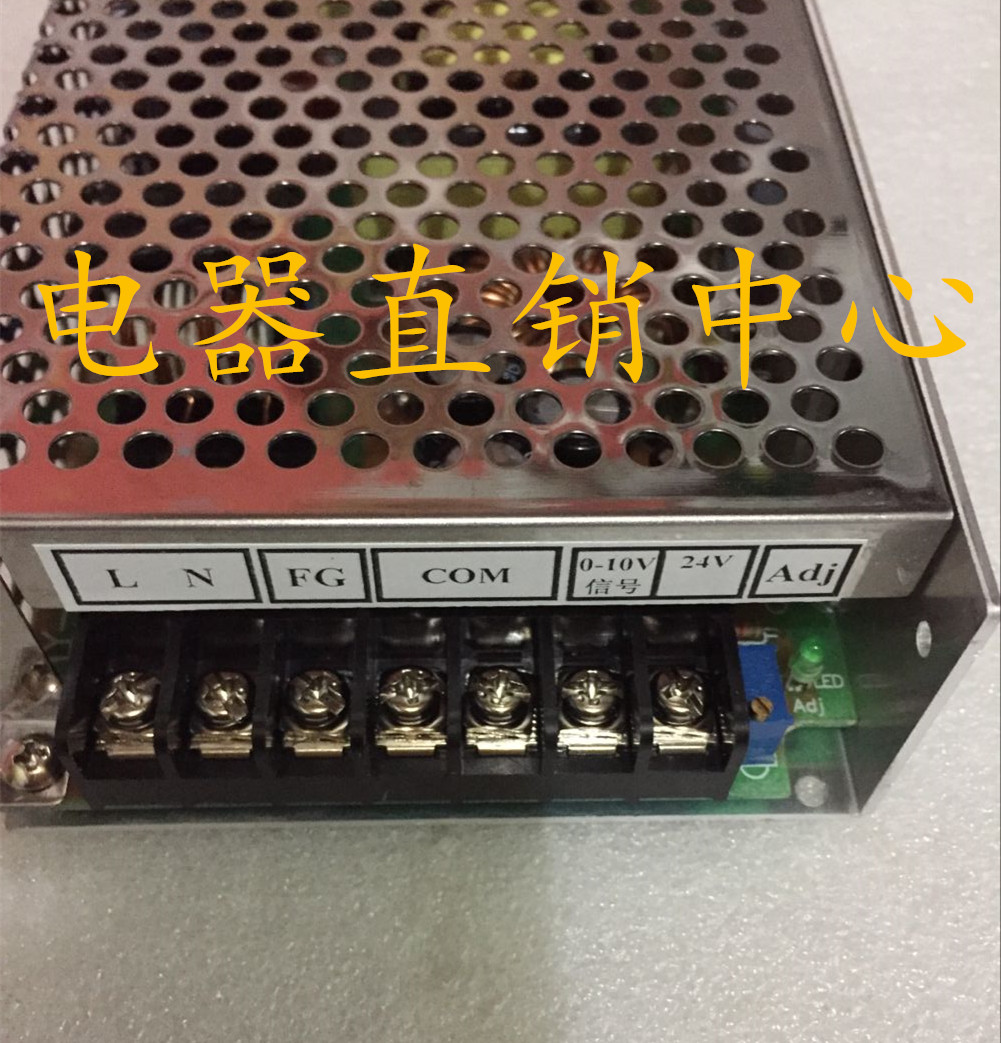

② 采集无源信号，首先需要一个直流24V电源（由于提供无源信号的两线制仪表没有独立的工作电源，当需要输出4-20mA信号时，其工作电压需为由外部设备提供，该DC24V电源可以是独立电源，也可以由无源信号采集设备的配电功能提供）； 其次，双线仪表、DC24V电源和无源信号采集设备之间要形成正确的电路：DC24V电源的正极接第二根线控制的4-20mA输出正极仪表，两线制仪表4-20mA输出端的负极接采集设备4-20mA信号输入端的正极，采集设备4-20mA信号输入端的负极采集设备接在DC24V电源的负极上，这样就构成了一个完整的电路。
(2)有源触点和无源触点(开关量)
(1) 被动接触的定义
无源触点俗称干触点或无源开关。 干接点是具有闭合和断开两种状态的电气开关； 两个触点之间没有极性，可以互换。
(2)常见的无源触点信号
① 各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；
②各种按键；
③各种传感器的输出，如：环境电力监测中的传感器：浸水传感器、火警传感器、玻璃破碎、振动、烟雾和凝露传感器； 继电器和簧片开关的输出。
(3) 有源触点的定义
有源触点俗称湿触点或有源开关楼宇自控无源干接点，有通电和不通电两种状态； 两个触点之间有极性，不能颠倒。
(4)最常见的有源触点信号
①将上述干接点信号接入电源，再与电源的另一极输出，即为有源节点信号。 工控常用的湿接电压范围为DC0-30V，标准为DC24V； 电气设备二次回路常用的湿接点电压范围为AC110-380V，常用的还是湿接点。
② 可以用TTL电平输出做湿接点； 一般情况下，TTL电平需要带缓冲输出，如：7407、245、244等，与VCC等形成回路； 244、245也可以组成gnd Loop； 在远处驱动光耦合器。
③NPN三极管与VCC的集电极输出。
④达林顿集电极输出和VCC。
⑤红外反射传感器和对射传感器输出。
(5)无源触点的优点
在工业控制领域的应用中，由于无源触点（干触点）没有极性限制，其数量远多于有源触点，无源触点具有以下优点：
①随意接入，降低工程成本和对工程人员的要求，提高工程速度。
② 处理大量干接点开关。
③ 即使与干接点相连的导线长期短路，也不会损坏就地控制设备和远方设备。
④访问方便，界面统一。
第二部分
1、无源节点定义：无源开关； 它有开和关两种状态； 两个节点之间没有极性，可以互换； 常见的无源节点信号有： (1) 各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等； (2)各种按钮； (3)各种传感器的输出，如：环境电力监测中的传感器：浸水传感器、火警传感器、玻璃破碎、振动、烟雾和凝露传感器； (4) 继电器和干簧管输出；
2、主动节点的定义是：主动开关； 有通电和无通电两种状态； 两个触点之间有极性，不能接反； 最常见的有源节点信号是： (1) 上述干节点信号接电源，再接电源的另一极作为输出，为有源节点信号； 在工业控制中，常用的湿节点电压范围是DC0~30V，标准的是DC24V； AC110 ~220V 输出也可以是有源节点，尽管这样做的频率较低。
现在现场仪表与二次仪表连接，如果采用双线制信号，一般为4-20mA。 该信号分为主动和被动两种类型。
无源：需要二次仪表提供配电（DC24V）与现场仪表串联组成双线制4-20mA回路才能正常工作。 如果二次仪表没有配电，就不能产生回路，也就没有电流回路信号上来。
两线制仪表电路最大电流小于25mA，电压固定DC24V，所以功率在此范围内。 如果现场仪表的功耗大于这个，两线制不能提供这个能量，所以只能用电源。 独立供电和独立信号输出方式，即四线信号方式。
有源和无源是相对于发射器而言的。 提供24V的变送器为有源（四线制），不提供24V的变送器为无源（两线制）。
有源是指各种发射机或信号源等设备已经由一组电源电路供电。 直接输出一组4~20mA正负两线制信号回路给采集设备直接测量。
无源是指各种发射机或信号源等设备没有电源电路为其供电。 必须有采集装置为其提供工作电源，使其输出一组4~20mA正负两线制信号回路，供采集装置直接测量。
