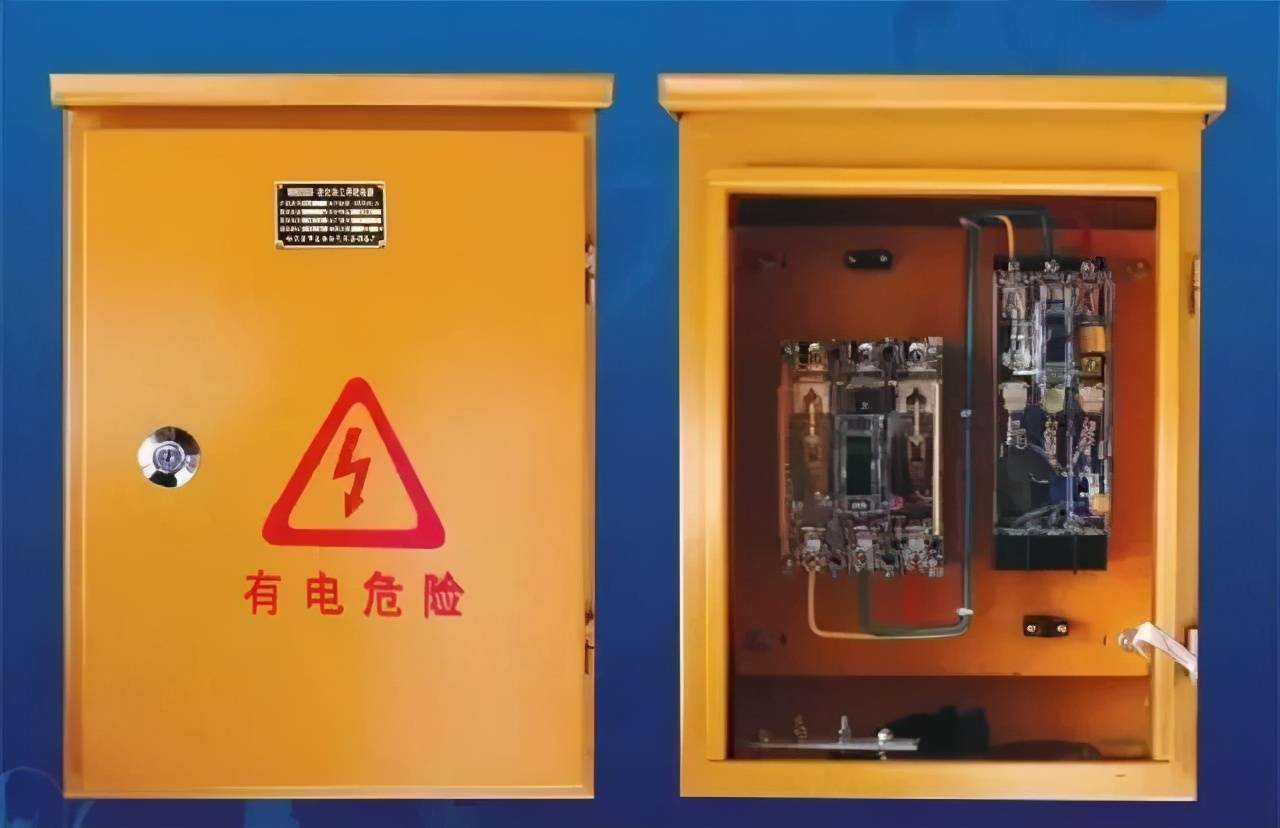

说到配电箱，大多数电气人员一定都很熟悉，但是说到配电箱接线图和配电箱的安装要求，很多电气人员可能只知其一，不知其二。 有些电气人员不知道该问什么。 我们都知道配电箱接线图分为一次接线图和二次接线图，所以实际安装也分为一次线安装和二次线安装。 一次线是连接转换开关、开关断路器、漏电开关等，二次线是连接其余小元件（电流表、电压表、指示灯、开关按钮等）。 一般配电箱中能看到的就是初级线图+箱形。

配电箱的安装施工是工程建设的重要组成部分。 配电箱安装施工的质量控制直接决定着建设项目各项功能的正常使用。 加强建筑电气施工质量控制，应从施工的各个环节入手，严格控制施工的每一个技术细节，从而达到提高工程质量的目的。 那么配电箱接线图是怎样的呢？ 配电箱的安装要求有哪些？ 下面文章就简单给大家介绍一下，希望能给广大电工人员一些参考。
