陈伟安科瑞电气有限公司

从数据采集监控和智能分析的功能角度出发，介绍了基于ANET网关的大型建筑智能能耗管理系统的结构模型、系统架构、技术特点和应用实践，阐述了智能能耗管理系统的软件功能，可为类似大型建筑智能能耗系统提供参考。

安科瑞能耗管理云平台是参照《国家机关办公建筑和大型公共建筑能源监测系统》系列技术导则和验收标准开发的。 既满足单体建筑分类分项计量上传的要求，又满足作为政府平台对能耗统一监控管理的要求。

2、组网方案

能源管理平台从结构上一般可分为三层。

计量层：计量层主要是通过在施工现场安装电表、水表、燃气表、冷热量表等分类、分项能耗仪表，计量各种设备、区域的能耗。 所有仪表均采用带通讯接口的智能远传仪表。 仪器可采用RS485现场总线通过协议进行联网和数据传输。

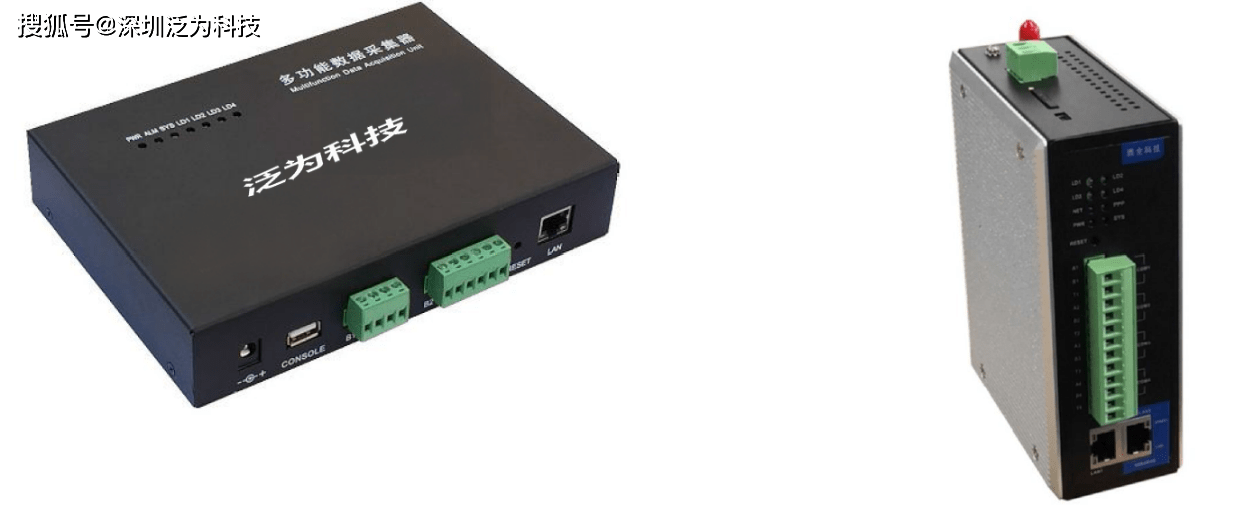

网关层：网关层主要是通过智能网关的使用（推荐我公司的ANet系列）。 智能网关的主要功能是通过RS485总线和各种通信协议采集电表数据，并通过网关的协议转换功能将数据通过能耗协议传输到能耗云服务。 网关的主要功能特点支持协议转换、加密数据传输、支持断点续传。

平台管理层：平台管理层主要在服务器中部署不同的服务。 服务器可以租用商业云服务器，政府平台可以使用政府云服务器，也可以使用数据中心的物理服务器。 使用一台或多台服务器分别部署数据库服务、数据接收服务、数据计算服务和WEB服务。 平台管理层提供一系列服务来满足数据处理和用户使用的需求。

综合看板功能包括GIS地图，可以显示所有建筑物的分布。 对于本周和上周建筑能耗的增减，分别用红色和蓝色图表表示。 平台可根据单位面积能耗和换算后的综合能耗显示当前平台前10名的建筑信息。 平台可以显示平台接入的米数、平台接入的建筑物总面积、以及上个月平台接入的建筑物的总能耗。 同时楼宇自控能耗管理系统，该页面还展示了不同维度数据的大数据分析结果。

随着部分地区建筑能耗数据的接入结束，平台管理者的工作重心从仅仅关注数据接入转向数据的稳定性和可靠性，并开始考虑现有数据能否为公共建筑业主提供更优化的节能服务。 安科瑞用能云平台不仅可以满足平台用户对数据访问的迫切需求，还可以对原有平台系统进行优化和替换，更好地为用户提供各种能源管理和数据管理服务。
