楼宇自动化系统给排水系统监控功能

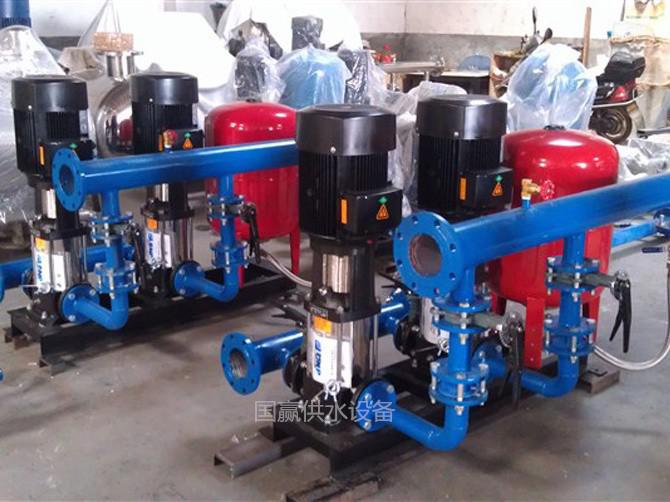

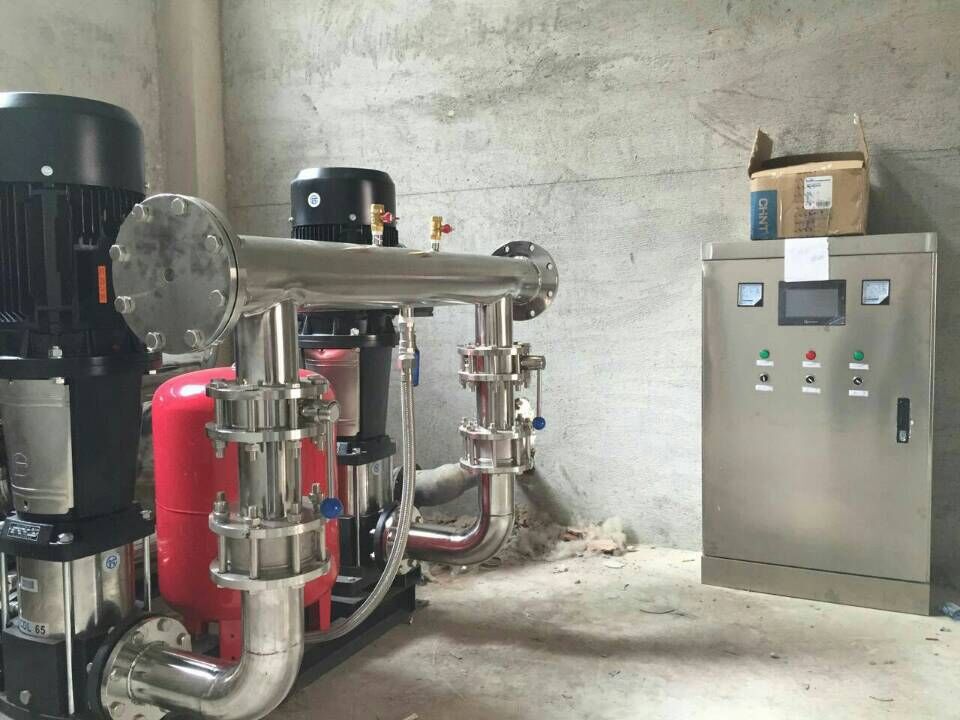

给排水由生活供水（冷水、热水）和污水排放两部分组成。供水方面，主要实现恒压供水，污水池液位指示和报警，各种给排水泵的定时循环。恒压供水技术通常是由变频器、软启动器等组成的电气控制系统楼宇自控运行工，当用户用水量比较少时，变频器调节频率以适应供水流量。用户用水量增加后，可通过增加工频泵来满足供水流量。

1、家用水泵控制：DDC完成对家用水泵启停控制、运行状态、故障报警信号的管理。自动实现恒压控制、循环泵、备用更换等功能。

2、水流量检测：当家用水泵运行时，DDC接收来自水流量开关的水流量检测信号。

3、进水压力监测：远程压力传感器实时监测市政自来水管网的压力，并将模拟信号发送给DDC，实现超压、低压的及时报警和控制处理。

4、供水压力监测：远程压力传感器实时监测供水管网压力，并将模拟信号发送给DDC，实现对供水压力的实时监测。

5、频率监测：变频器输出频率的当前值，并将模拟信号送入DDC，实现频率的实时监测。

6、污水泵控制：DDC完成对污水泵启停控制、运行状态、故障报警信号的监测。自动实现循环泵和备用更换功能。

7、污水位监测：DDC接收污水位检测信号，完成超低位、低位、高位、超高位的实时显示。

8、报警功能：所有检测参数故障报警、水流开关报警、超低液位报警、超高液位报警。

9、显示和打印：动态运行过程画面、数据查询、运行曲线、进水压力、供水压力、变频器频率。故障报告，数据报告。

楼宇自动化系统是智能楼宇自动化控制系统（BAS）的简称。楼宇自控系统方案是智能楼宇中不可或缺的重要组成部分之一。对所有公共机电设备，包括中央空调系统、给排水系统、供配电系统、照明系统、电梯系统等进行优化和自动化控制管理，楼宇自控系统，从而减少设备故障费率、维护和运营成本。楼宇自动化的最终目标是为楼宇用户提供更高效、安全、快捷、舒适、经济的生活环境。

楼宇自控系统制冷站系统监控功能

1、启动顺序：冷却塔风机-冷却水蝶阀-冷却水泵-冷冻水蝶阀-冷冻水泵-冷水机组。2、停机顺序：冷水机-冷冻水泵-冷冻水蝶阀-冷却水泵-冷却水蝶阀-冷却塔风机。3、制冷机组启停：根据检测制冷循环水的温度和流量，送至DDC计算冷负荷；在回水总管上运行的电机数量。

4、压差旁通控制：用压差传感器检测制冷循环水供回水总管的压差，送DDC与压差设定值比较，计算后发出相应的信号楼宇自控运行工，调节制冷循环水补给比例阀的开度，实现供回水之间的旁路，使供回水管网之间的压差保持恒定。

5、水泵控制：DDC完成对制冷泵和冷却泵的启停控制、运行状态和故障报警信号的管理。自动实现恒压控制、循环泵、备用更换等功能。

6、水流检测：制冷泵和冷却泵运行后，DDC接收到水流开关发出的水流检测信号。当水流量很小或断流时，应报警并停止相应机组运行。

7、冷却水温度控制：冷却循环水供回水主管温差检测信号送至DDC，冷却塔风机启停及运行台数是实时控制的。

8、联锁控制：冷冻水供回水温差、压差与旁通控制阀联动。

9、显示和打印：动态运行过程画面、数据查询、运行曲线、楼宇设备自动控制系统、冷冻水湿度、冷却水湿度、冷冻水流量、冷冻供回水压差。故障报告，数据报告。

10、参数监控：冷冻水温度、压力、冷冻水回流量、冷却水温度、冷冻水泵状态、故障、水流量、冷却水泵状态、故障、水流量、制冷机组状态、故障、状态，冷却塔风扇故障。

11、报警功能：所有检测参数超限报警，水流开关报警，以上所有设备故障报警。
