前言：

弱电系统有很多，如何学习？首先看一些标准、规范、图集等，然后了解各个系统的组成。如何快速熟悉该系统的原理？看系统图，看原理图。周末楼宇自控规范，雪哥整理了常见弱电系统的系统图，供新的弱电从业者学习。

文本：

从这张图中，我们可以看出弱电系统是由哪些常见的子系统组成的。这一次，我不用担心别人问我：什么是弱电流？轻松愉快的回答。

这张图是综合布线系统的示意图。顾名思义，综合布线就是布线。只要系统涉及到布线，基本上都可以归入综合布线系统的范畴。

这张图是计算机网络拓扑图，也就是我们使用的网络是由什么设备组成的？

这张图是有线电视系统图，也就是有一些支路、放大器、调制器等。

此图为公交系统的背景音乐系统

这张图是网络版的背景音乐。大型公共广播系统将采用网络型，在商场、校园、工厂等场所广泛使用。

这张图是多媒体信息发布系统的示意图。

此图为485总线系统周界报警系统图楼宇自控规范，前端探测器手拉手，连接总线控制模块，通过控制主机分配这些报警设备的地址进行管理。

上面两张图是电子围栏的示意图。目前，周界防御系统采用电子围栏系统，安装方便，误报率低。

此图为模拟监控系统图，实际很少使用。

这张网络视频监控的图用的很广，大家都懂，我就不多解释了。

这张图是楼宇对讲系统的示意图。楼宇对讲系统掌握了一个品牌的系统构成，基本上每个厂家都会知道。

这张图是停车场管理系统的原理图，简单明了。

这张图是门禁系统图，基本上所有厂家的门禁系统都基本一样

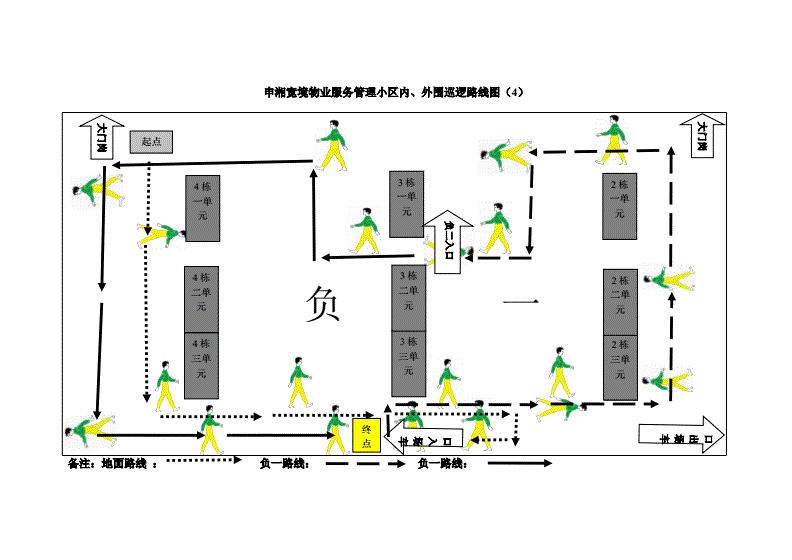

这张图是巡逻系统的示意图。这很简单。前端的巡逻点可以用手持巡逻棒轻敲巡逻点。

这张图是智能家居系统的示意图。智能家居系统最近非常流行。它的构成没有统一的标准。这也是一个指南。

这张图是楼宇自动化系统的示意图。楼宇自动化系统涉及很多专业知识。建议多学习，尤其是理论和实践。

这张图是电能计量系统的示意图。电能计量系统的设计和施工分为弱电系统。让我们简要地看一下它。

最后一张图展示了机房设计中会考虑哪些方面和组件。
