目录 一、系统概述(一), 楼宇自动化系统……………………………………………………1(二), ALC (ALC) ) 楼宇自控系统………………………………………… 2二.系统结构（一)，楼宇自控系统…………………………………… ………………41)，EBI 服务器（工作站）……………………………………………………42)，和直接数字控制器（DDC） …………………………43)，末端传感器，执行器…………………………………………………………4(二)，ALC大楼自动化系统………………………………………………41)，系统网络结构…………………………………………………… …………42)、管理网络……………………………………………………………………43)、监控层网络…… …………………………………………………………44)、系统简介………………………………………………………… ………………5三.BA系统监控设备检修计划内容…………………………………………63.1、空调机组​​检修计划………………………………………………63. 2、新风检测计划机组…………………………………………………………83.3、送、排风机检修方案…………………… ………………………………103.4、排水系统检查维护方案…………………………………………………………10< @3.5、照明系统检修计划……………………………………………………11四.主楼BAS终端点检修项目表五.主楼BA监控点状态表六.综合楼BAS终端巡检项目表七.综合楼BA监控点状态表楼宇自动化系统维护计划内容一、系统概览（< @一),楼宇自控系统是高标准设计建造、建筑面积大、楼层高、机电设备多的综合性智能建筑。

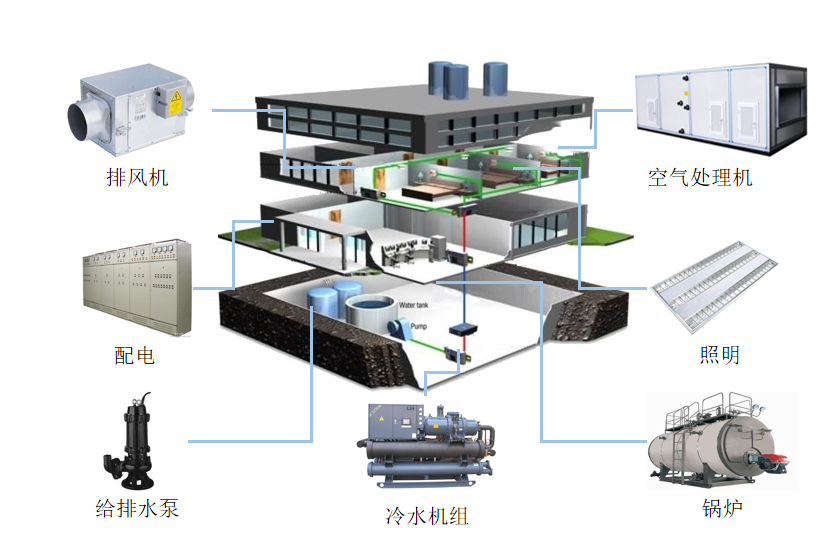

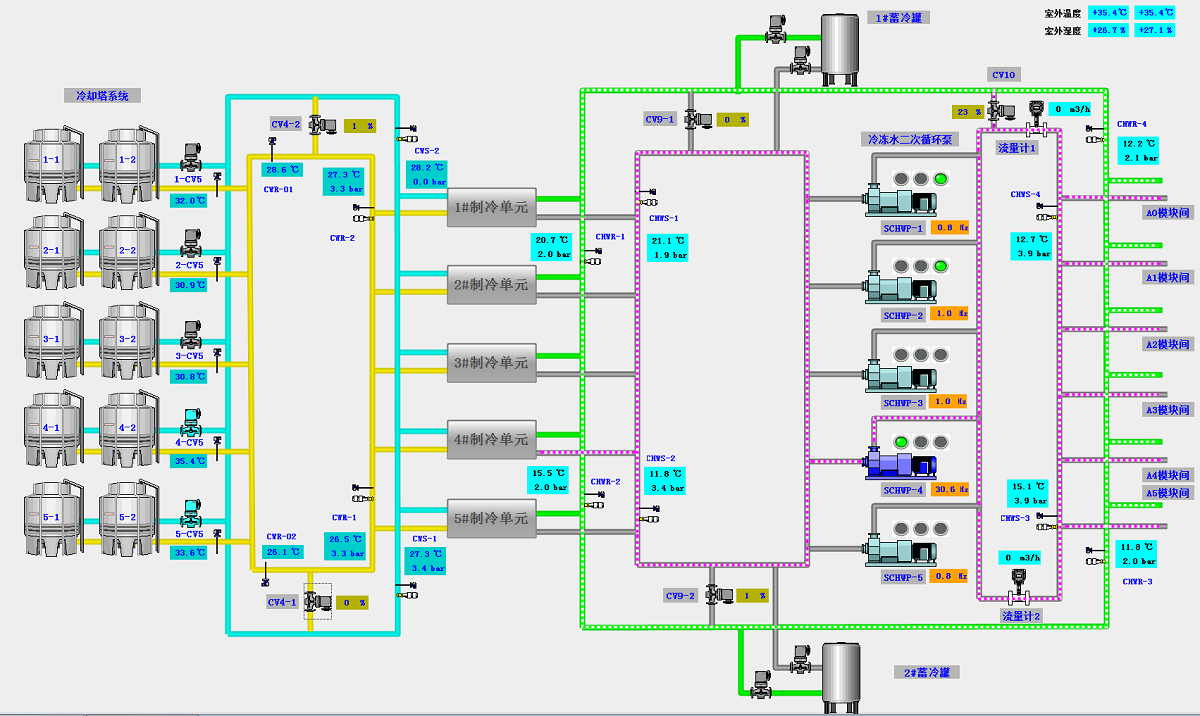

该楼宇的楼宇自动化系统使用公司的楼宇自动化系统EBI。大厦BA系统的主要监控系统包括：1、中央空调系统；2、通风空调系统（新风空调-风机盘管-主通风排风机）3、供水/排水设备。主要机电设备有XX套Q9200通讯接口、XX套控制器、XX套控制器、XX套扩展箱、各种监控模块、各种传感器、变送器、执行器。中央图形工作站位于底层的中央控制室。监控和集中管理空调、供排风设备、制冷系统、照明系统、给排水系统和供气系统。系统采用分布式系统，现场控制域的通信总线为无主控的点对点对等通信。系统通信速度为9600-1M波特，整个系统可通过单一窗口进行管理。直观的图形操作界面，包括历史和动态趋势报告，操作简单，中文和图形显示。（二)，ALC楼宇自控系统楼宇自​​控系统（BAS）对楼宇内的各种机电设备进行集中管理和监控。主要包括：空调及新风系统、制冷系统、热源系统、照明系统、给排水系统等。

在满足控制要求的前提下，实现全面节能楼宇自控维保方案，利用控制器的控制功能代替日常运维工作，大大减少日常工作量，减少维护人员的操作造成的设备失控或设备损坏。工作失误。系统采用美国ALC（ALC）楼宇自控系统，提供直观的操作界面和强大的控制功能。您可以通过标准 浏览器（不需要特定软件或附加组件的浏览器）在世界任何地方操作系统。仅使用浏览器，您就可以远程执行楼宇自动化设备管理功能。楼宇自控系统在产品软件、硬件、暖通节能、集成平台等：系统是具有先进、开放、标准化特点的“”系统。所谓“系统”，是指厂商的产品通过协议与物理网段上的所有设备进行通信的要求。并且有些厂商的产品仍然使用专有协议，其功能称不上“”。本项目楼宇自控系统方案主要由中央工作站、监控软件、通讯路由器、各种可独立运行的分布式现场控制器和传感器等终端设备组成。楼宇自控系统中央控制室与一楼消防控制室共用。通讯协议（美国国家标准楼宇自控网络标准协议）进行连接。中央工作站工作在国际标准/XP平台，采用TCP/IP标准协议，可通过10/与其他系统连接。现场控制器采用M系列、SE系列和ZN系列智能分布式控制模块。其中，M系列模块具有强大的控制和计算能力，其控制点可根据需要灵活扩展，主要用于点多、点集中的场所；SE系列模块主要应用于空调、新风机等楼宇自控维保方案，控制要求高的中小型设备；ZN系列控制模块适用于单个小型设备，主要用于风扇、
