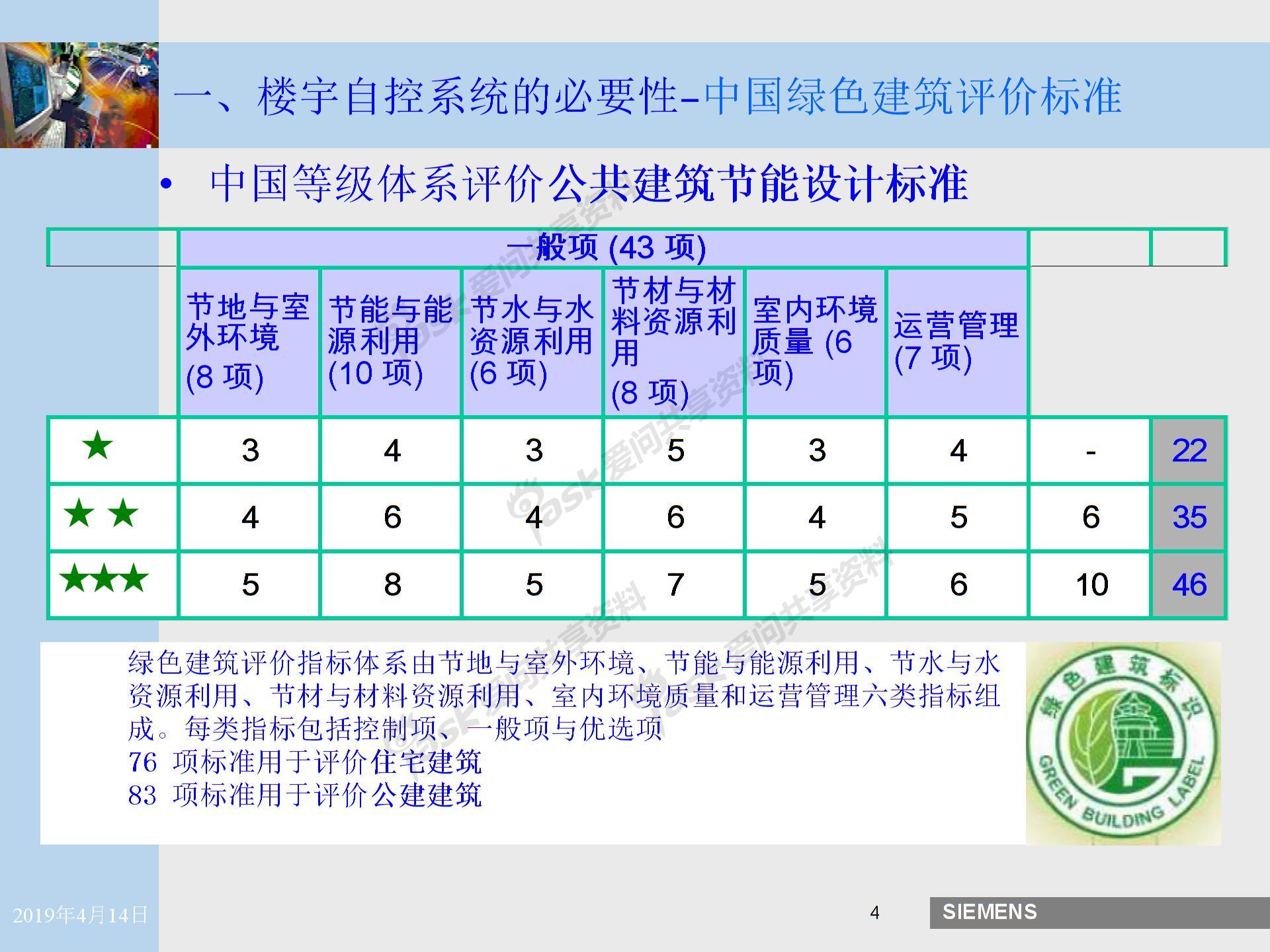

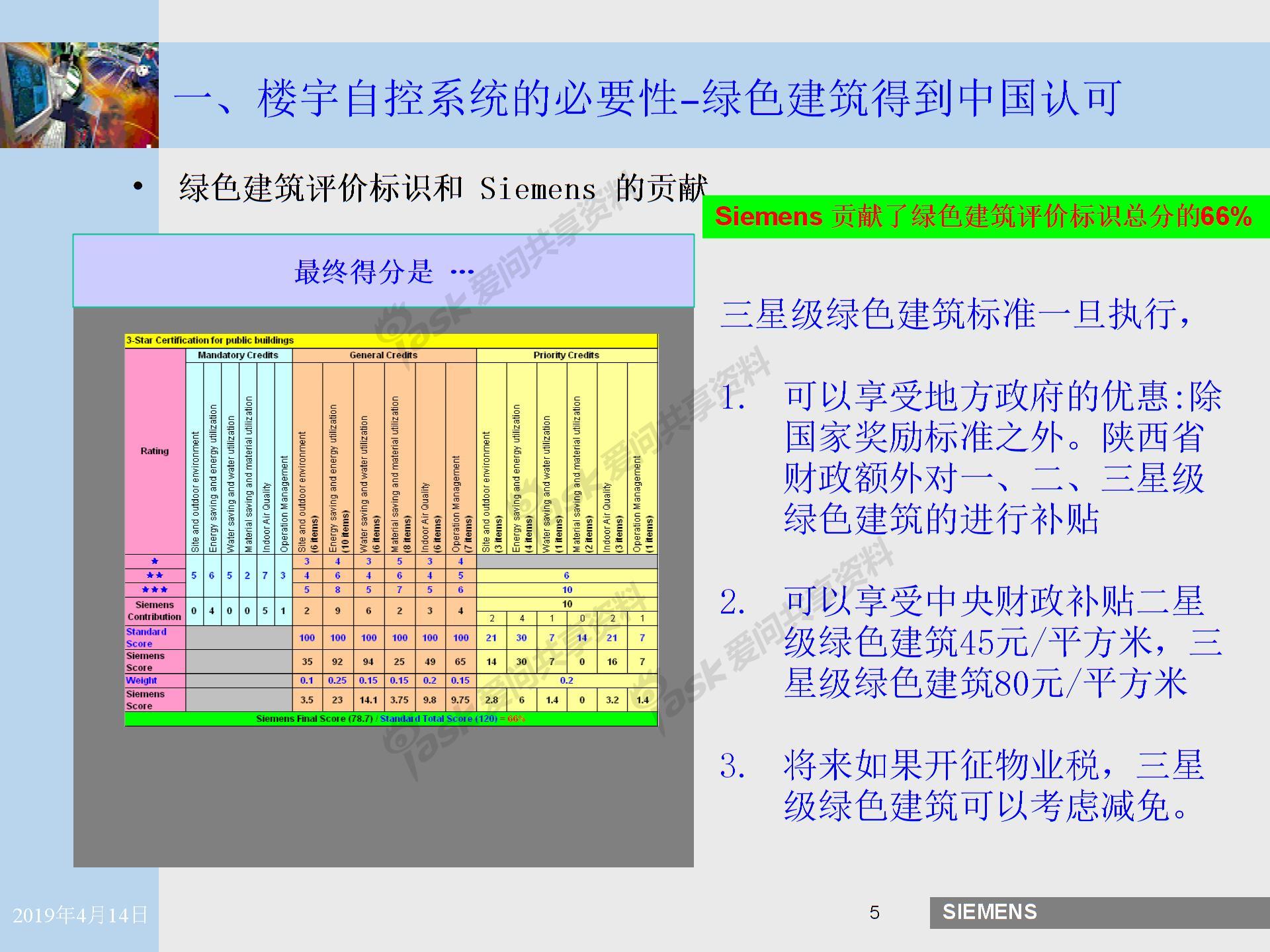

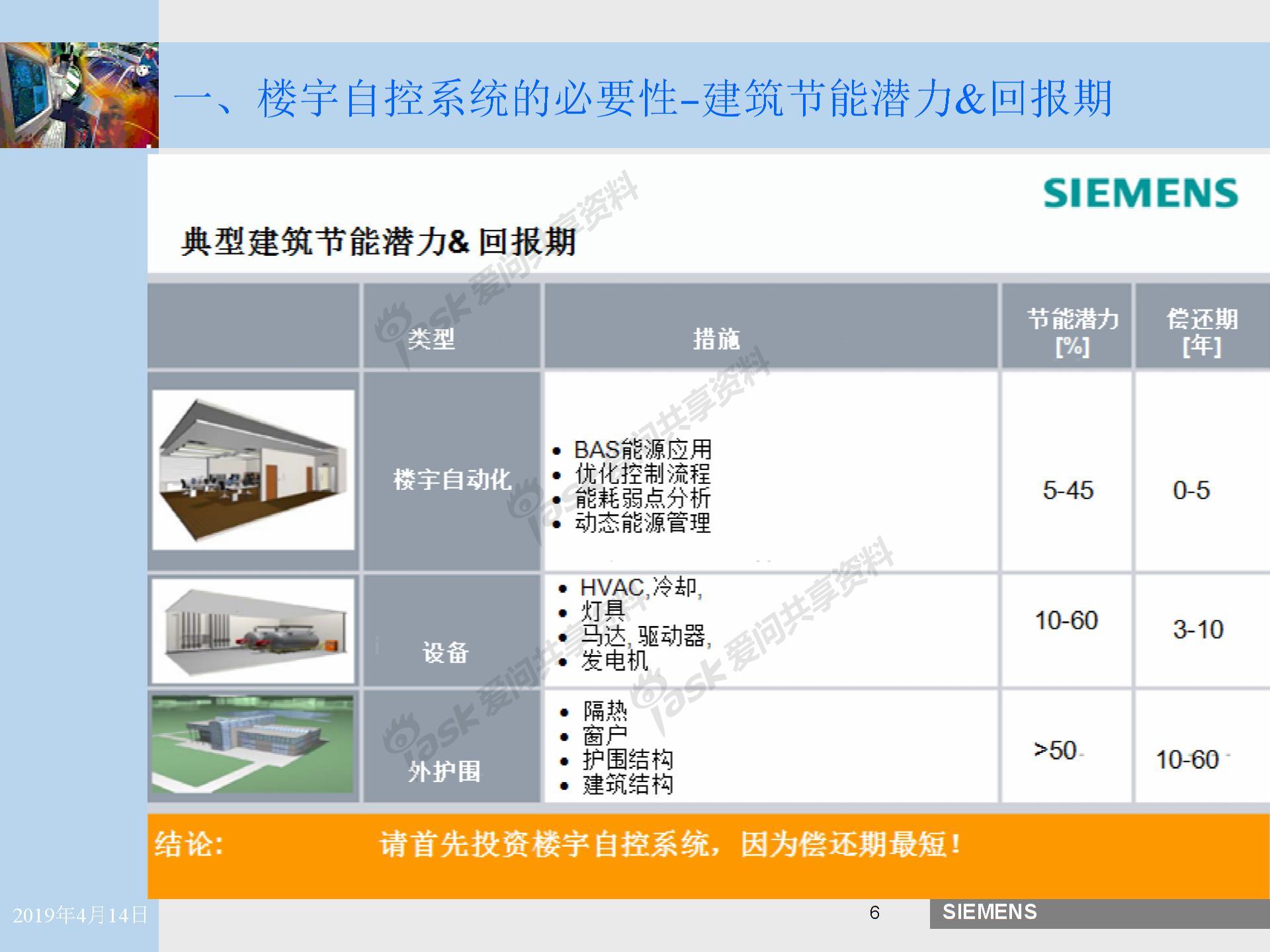

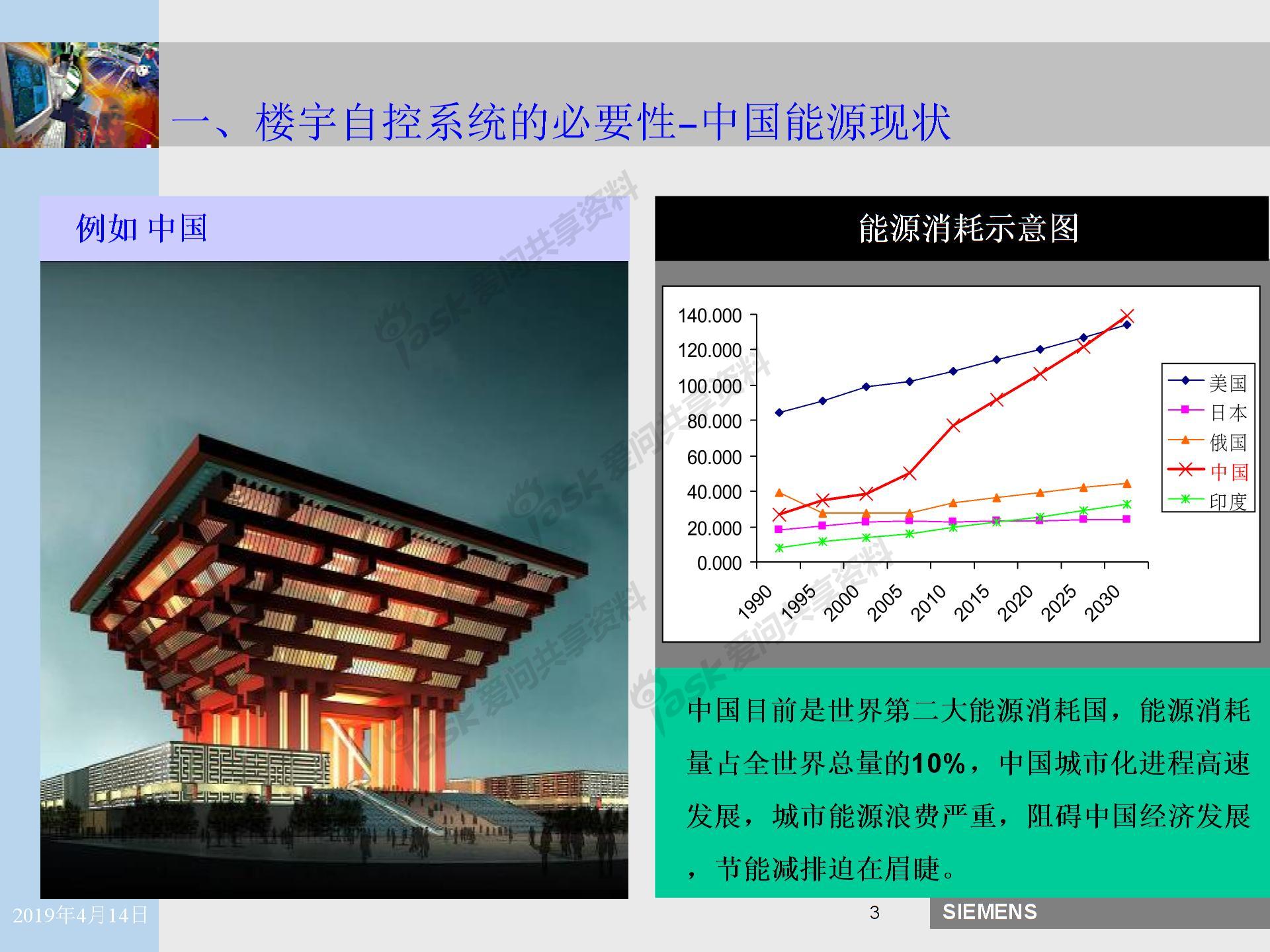

楼宇自动化系统介绍 1. 楼宇自动化系统的必要性 2. 楼宇自动化控制的对象 3. 西门子楼宇控制产品介绍 1. 楼宇自动化系统的必要性-功能 1. 降低楼宇运行管理成本，提高楼宇自动化控制管理效率 舒适符合发展绿色建筑楼宇自动化系统的必要性——中国能源状况S。绿色建筑评价指标体系由节地与室外环境、节能与能源利用、节水与水资源利用、材料节约和材料资源利用率、室内环境质量和运营管理六大类指标。每一类指标包括控制项、一般项和优选项。76个标准用于评估住宅建筑。83项标准用于评价公共建筑中楼宇自动化系统的必要性-中国绿色建筑评价标准中国评级系统评价公共建筑节能设计标准等级一般项目43项优选项目14总用地与室外环境8节能与节能利用 10 节水与水资源利用 6 节材与资源利用 8 室内环境质量 6 运营管理 7-6 《公共建筑节能设计标准》于 2005 年 7 月 1 日正式实施。本标准适用于新建、扩建和改建公共建筑的节能设计。节能目标和方法是提高建筑围护结构的隔热性。热工性能 提供供暖、通风和空调设备系统的能效比。采用提高照明设备效率等措施，确保室内热环境舒适度参数一致。与1980年代初设计建造的公共建筑相比，全年供暖、通风、空调和照明的总能耗1可以减少楼宇自动化系统的必要性——绿色建筑以绿色建筑被中国认可评价标志和三星级绿色建筑标准的贡献。一经实施，可享受当地政府的优惠待遇。除国家奖励标准外，陕西省有额外的财力。一、二、三星级绿色建筑补贴可享受中央财政补贴二星级绿色建筑每平方米45元，未来三星级绿色建筑每平方米80元。如对三星级绿色建筑征收房产税，可考虑减免。楼宇评估确定楼宇自动化系统的必要性 - 建筑节能潜力和投资回收期 楼宇自动化系统的必要性 - 楼宇自动化 BAS 概念 楼宇自动化控制系统术语是智能建筑的重要组成部分。空调设备、照明设备、供配电设备等电气设备，

分散的点数多达数百到数万个，也就是这些设备分散在各个楼层和角落。如果采用人工管理，监控和测量的难度是难以想象的。能耗大，即这些设备占据了整个建筑能耗的90%以上。节能人力保障设备安全运行自然提出了楼宇自控系统的必要性-楼宇自控系统-楼宇能源运行成本分析1-能源成本能源成本是指支持各种机电设备运行的能源消耗在建筑物中丢失了各种能源，包括电、水、煤、煤气或蒸汽等，各楼宇系统能耗占比 1.楼宇自控系统的必要性——楼宇能源运营成本分析 2. 2.运营成本 各门店设备正常运行所需费用主要指人员工资. 维护费用主要是指为保证机电设备正常运行而对设备进行正常维护和升级的费用。楼宇自控系统的必要性 -楼宇自控系统效益分析 3 -直接经济效益 A 减少设备使用时间 B 降低设备运行功率 C 确保能源供需处于最佳平衡 D 有效使用各种户外资源，用电量可比 1. 不使用时节省30左右的必要性 1.楼宇自控系统的必要性-楼宇自控系统效益分析 4. 2.间接经济效益 寿命D减少了运行管理人员的数量，节省了3-4个操作和维护人员、二楼控制设计——楼宇控制设计目的、楼宇自控系统BAS、楼宇自控系统功能基本出发点是保证设备安全可靠运行。其根本目的是节能降耗，提高管理效率。楼宇自控系统的作用是实现具有专业温湿度节能控制经验的环境。控制创造舒适宜人的环境，体现以客户为中心的管理思想，强有力的综合节能策略，确保有效降低机电设备能耗，显着降低楼宇运行成本并优化管理，大大降低事故发生概率，延长设备使用寿命，有效降低设备维护成本，在图形化操作界面上完成所有操作，使用非常方便，大大提高管理效率，降低物业管理成本。全部采用空调低速风管系统。所有单元集中放置在每个空调房间内。采用小的个人空间。每层楼均安装半集中式空调系统。新风空调系统在每个房间都配备了风机盘管。2 文物收藏库采用恒温恒湿空调。上送风下回风 3 办公会议室的辅助室用于一般收集仓库。

组合式空调系统可以分成几个小区域，成为一个独立的小型中央空调系统。二楼控制设计-主要监控内容——新风机组二楼控制设计——冷热源系统二楼控制设计——送风和排风系统二楼控制设计—— ——给排水系统二楼控制设计——电梯和自动扶梯系统高峰系统楼宇自​​控集成系统为您提供卓越的楼宇集成解决方案 西门子楼宇控制产品三-楼宇控制系统名称 西门子楼宇控制三产品-应用领域 - 写字楼 酒店 - 商业建筑 - 政府建筑 主要涉及以下领域 - 医院和制药 - 工业领域 - 金融教育 - 公共建筑楼宇自动化系统 楼宇控制产品-国内案例 国家游泳中心 首都机场T3航站楼 北京饭店 王府饭店 北京嘉里中心 北京国际会所 北京东方广场 北京利乐包 北京工商银行 国家开发银行 中国中央电视台 国家电力调度中心 中旅天津工厂 天津泰达国际心血管医院 鞍山国际会议中心 辽宁沉阳桃仙国际机场 青岛会展中心 楼宇自控系统 国家游泳中心 首都机场T3航站楼 北京饭店 王府饭店 北京嘉里中心 北京国际会所 北京东方广场 北京利乐北京 中国工商银行 中国工商银行开发银行 中央电视台 国家电力调度中心 CTS Sidis 天津工厂 天津泰达国际心血管医院 鞍山国际会议中心 辽宁沉阳桃仙国际机场 青岛会展中心 楼宇自控系统III 西门子楼宇控制产品-西北配件案例 西安配件表演 陕西体育场国际会展中心 曲江国际会展中心 陕西省政府办公大楼 陕西省委办公大楼 网管中心大楼 高新区第一高楼 人民银行大楼 西京医院门诊大楼 西安高新区管委会办公地址----城门整个自动控制系统有8000多个点，包括可变风量控制Xi'安万达商务广场 第四军医大学综合楼 宁夏银川国贸假日酒店 宁夏银行办公楼 银川凯宾斯基酒店 银川机场 银川市政府楼宇自控系统 国家游泳中心 首都机场T3航站楼 北京饭店 北京王府饭店 北京嘉里中心国际俱乐部 北京东方广场 北京利乐北京工商银行 国家开发银行 中央电视台 国家电力调度中心 中旅西迪斯天津工厂 天津泰达国际心血管医院 鞍山国际会议中心 辽宁沉阳桃仙国际国贸假日酒店宁夏银行办公楼银川凯宾斯基酒店银川机场银川市政府楼宇自控系统国家游泳中心首都机场T3航站楼北京饭店王府饭店北京嘉里中心北京国际俱乐部北京东方广场北京利乐北京中国工商银行国家开发银行 中央电视台 国家电力调度中心 中旅赛迪斯天津工厂 天津泰达国际心血管医院 鞍山国际会议中心 辽宁沉阳桃仙国际国贸假日酒店宁夏银行办公楼银川凯宾斯基酒店银川机场银川市政府楼宇自控系统国家游泳中心首都机场T3航站楼北京饭店王府饭店北京嘉里中心北京国际俱乐部北京东方广场北京利乐北京中国工商银行国家开发银行 中央电视台 国家电力调度中心 中旅赛迪斯天津工厂 天津泰达国际心血管医院 鞍山国际会议中心 辽宁沉阳桃仙国际嘉里中心北京国际俱乐部北京东方广场北京利乐北京工商银行国家开发银行中央电视台国家电力调度中心中旅西迪斯天津工厂天津泰达国际心血管医院鞍山国际会议中心辽宁沉阳桃仙国际嘉里中心北京国际俱乐部北京东方广场北京利乐北京工商银行国家开发银行中央电视台国家电力调度中心中旅西迪斯天津工厂天津泰达国际心血管医院鞍山国际会议中心辽宁沉阳桃仙国际

提供一个舒适的环境，自动调整以防止突发事件。内部所有机电设备统一管理，所有操作均在图形化操作界面上完成。西门子楼宇控制产品三款-图形功能西门子楼宇控制产品三款-可靠性2可靠性-系统架构章节控制层的点对点调平通信符合《民用建筑电气设计规范》-92具有高可靠性和高故障分散管理层控制器DDC控制器现场设备现场设备现场设备自动化层现场层DDC控制器中央操作站DDC控制器DDC控制器现场设备现场设备现场设备管理层自动化层现场层DDC控制器中央操作站自适应以太网或RS485网络自适应以太网专用串行通信网络其他品牌西门子楼宇控制产品三款-可靠性2可靠性-控制方案设计相互之间有联动关系机电设备并入一个DDC，实现独立控制，无需跨越DDC . 该设计保证了控制系统的可靠性。三款西门子楼宇控制产品——传感器、温度、压力、湿度、空气质量、风速等 快速简便的安装设计 旋转压力机即可轻松拆卸外壳 在统一的安装和接线方式下，电气连接标记清晰，适用于单线和多股绞线楼宇自控介绍，使用方便，可靠准确，带现场保护的设备标有安装所需的各种指标。电阻等，可选择不同的IP防护等级 符合各种建筑设备相关标准 EMC技术规范 产品环保声明 环境管理体系认证 电气连接标记清晰，适用于单股线和多股绞线，使用方便，可靠准确，现场保护设备标有安装所需的各种指标。电阻等，可选择不同的IP防护等级 符合各种建筑设备相关标准 EMC技术规范 产品环保声明 环境管理体系认证 电气连接标记清晰，适用于单股线和多股绞线，使用方便，可靠准确，现场保护设备标有安装所需的各种指标。电阻等，可选择不同的IP防护等级 符合各种建筑设备相关标准 EMC技术规范 产品环保声明 环境管理体系认证

-NS 三款西门子楼宇控制产品——控制器和电动阀 2 可靠性——现场设备章节 控制器的平均无故障工作时间超过100,000小时。扩展模块支持热插拔阀门和只有002泄漏率的执行器阀门楼宇自控介绍，其中电液阀门执行器的最大关闭力为2800N，无机械磨损，超长寿命，免维护，执行位置反馈和弹簧复位特性。可选配等百分比和线性选择软件，确保阀门控制权限在范围内，保证良好的控制质量。

多种准网关一体化解决方案经济合理——软硬件模块化设计，软件扩展不收取任何费用，DDC硬件支持通用输入输出性价比——最优价格与最优性能结合体匹克系统 您最合适的选择 楼宇自控系统 楼宇自控系统 谢谢楼宇自控系统 《公共建筑节能设计标准》于2005年7月1日正式实施。本标准适用于新建、扩建的节能设计和翻新的公共建筑。节能的目标和途径是通过提高围护结构的保温性能，提供暖通空调设备系统的能效比，并采取提高照明设备效率等措施，确保相同的室内热环境舒适度参数。建成的公共建筑的采暖、通风、空调和照明总能耗可降低50%。本项目的空调系统分为三种。1 展厅大型公共空间采用全风量定风量低速风道系统。每间空调房均采用半集中式空调系统，用于狭小的个人空间。每层楼均设有中央新风空调系统。每个房间都安装了风机盘管。一般收藏品、仓库等
