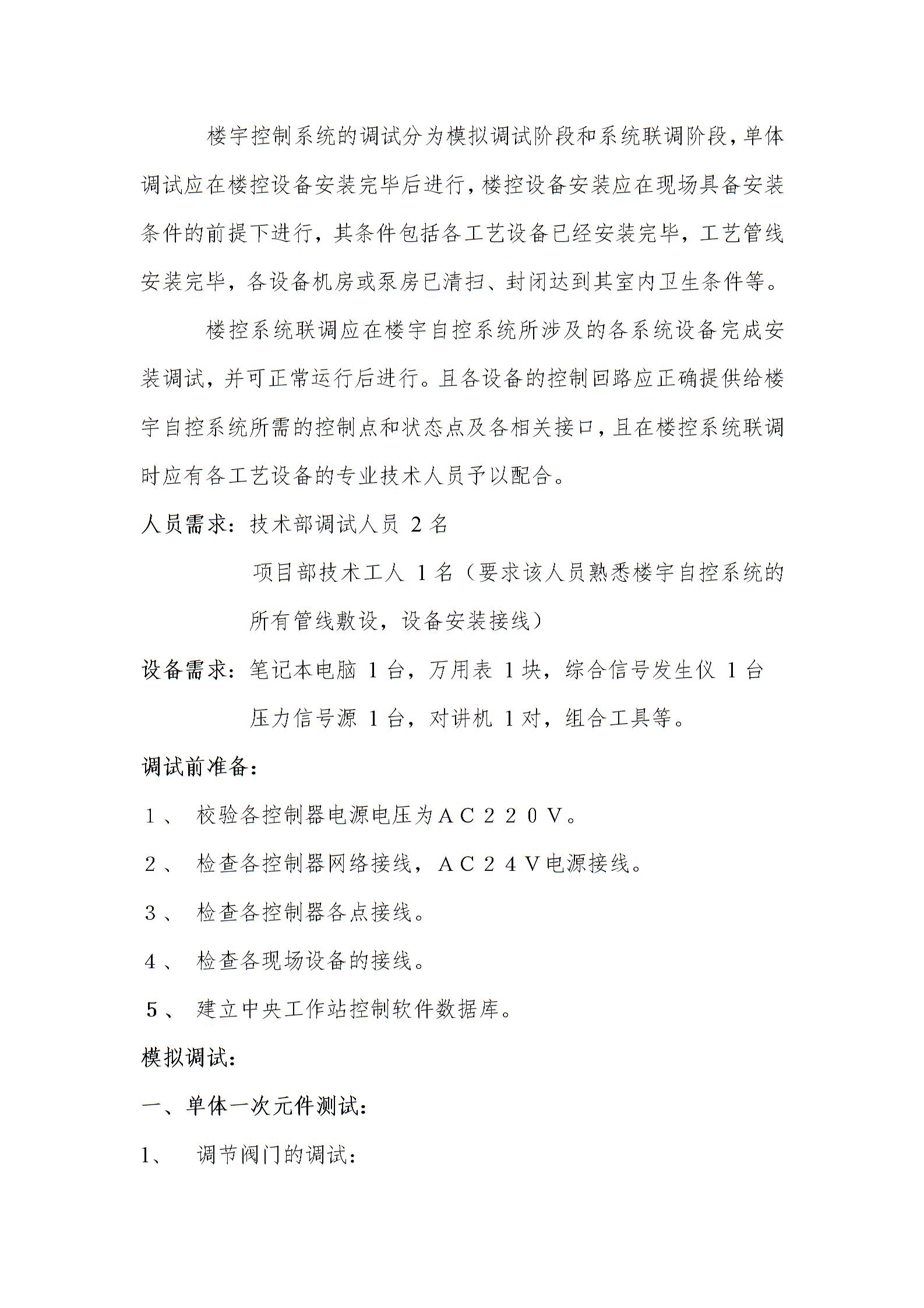

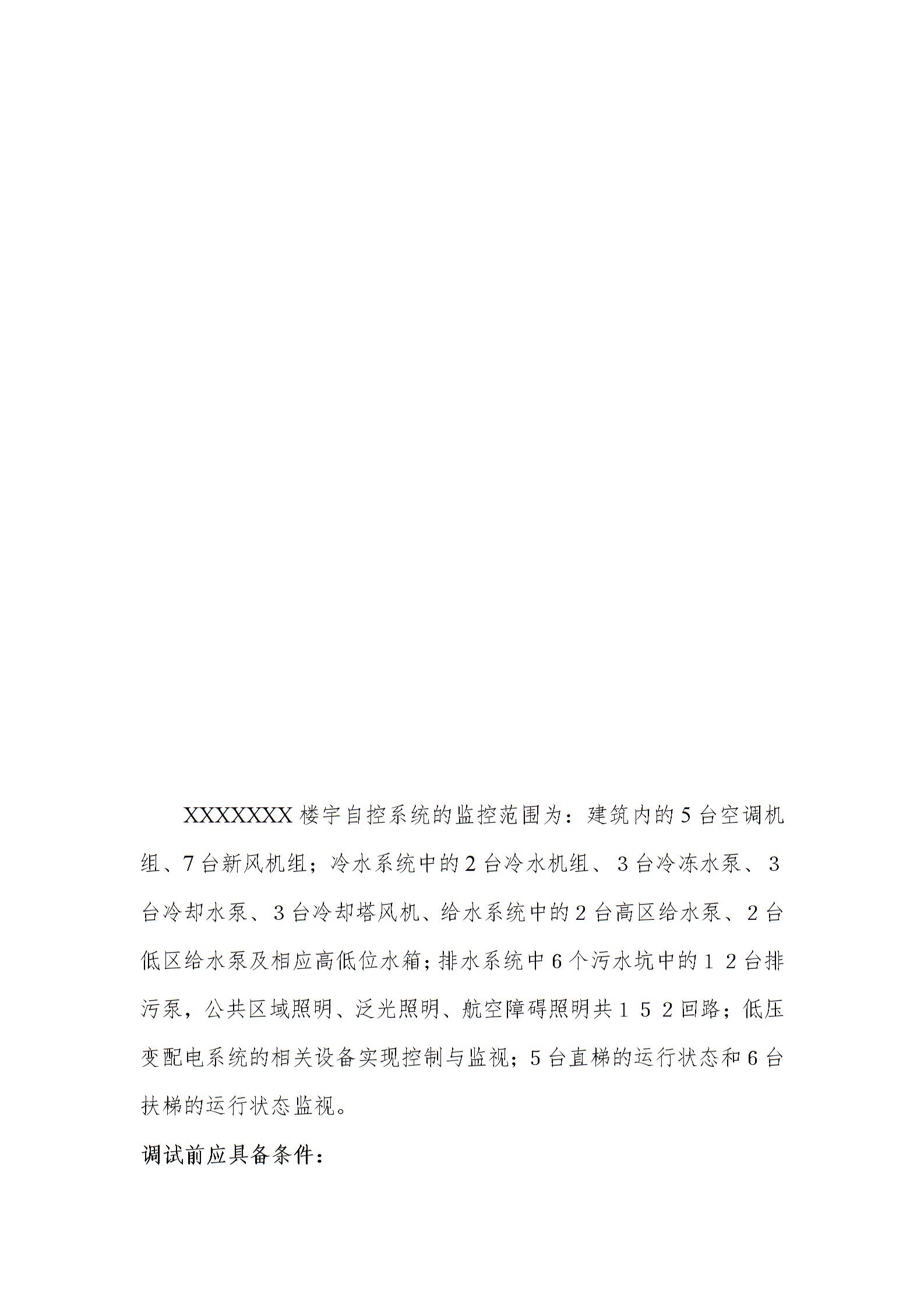

楼宇自控系统调试方案 施工方案 施工方案示例 结构施工方案 营销策划方案模板 施工组织设计（施工方案） 冷水机组2台、冷冻水泵3台、冷却水泵3台、冷却塔风机3台、高区给水泵2台、2台供水系统中的低区给水泵及相应的高、低水箱；6 排水系统排污 坑内排污泵12台，公共区域照明、泛光照明、航空障碍照明共152路；对低压配电系统的相关设备进行控制和监测；5台直梯的运行状态和6台自动扶梯的运行状态监控。调试前应满足的条件：楼宇控制系统的调试分为模拟调试阶段和系统联合调试阶段。单机调试应在楼宇控制设备安装完毕后进行。条件包括各工艺设备已安装，工艺管道已安装，各机房或泵房已清洁、封闭，满足其室内卫生条件。楼宇自控系统的联调应在楼宇自控系统所涉及的各系统设备安装调试完毕并能够正常运行后进行。且各设备的控制回路应正确提供给楼宇自控系统所需的控制点、状态点及相关接口，各工艺设备的专业技术人员在联调时应配合楼宇控制系统。人员要求：技术部调试人员2名，项目部技术工人1名（要求人员熟悉楼宇自控系统的所有管线铺设、设备安装、布线） 设备要求：笔记本电脑1台、万用表1台，以及1个集成信号发生器1个压力信号源，1对对讲机，组合工具等。
调试前的准备工作：验证每个控制器的供电电压为。检查各控制器的网络接线和AC24V电源接线。检查每个控制器的接线。检查每个现场设备的接线。建立中央工作站控制软件数据库。模拟调试：一、单原件测试：调节阀调试：检查调节阀执行器接线是否正确。手动使阀门全开和全关一次，阀门和执行器在全行程中动作应平稳无阻塞。断开控制器（DDC）上的端子接线，并在此处提供执行器所需的 AC24V 电源。在信号输入端分别输入5点0-10V直流电压，即0V、2.5V、5V、7. 5V、10V。驱动阀门的执行机构应动作准确，即阀门应全关、开25%、50%、75%、全开。带弹簧复位的执行器在断电后应自动返回到完全关闭位置。本试验应带电路进行，可有效验证阀门执行机构的动作及电路的正确性。二位阀测试：检查调节阀执行器接线是否正确。手动使阀门全开和全关一次，阀门和执行器在全行程中动作应平稳无阻塞。拖动开度控制器（DDC）处的接线端，将AC24V电信号接到阀门开度输入端，阀门应全开，达到极限时阀门驱动自动停止。去掉AC24V电信号，阀门应全关，达到限位自动停止阀门驱动。本试验应带电路进行楼宇自控调试，可有效验证阀门执行机构的动作及电路的正确性。
QBM81-5差压开关调试 差压开关用于监测过滤器堵塞报警和监测风机状态。检查差压开关的接线，应接在开关的常开触点上。初步调整差压开关动作值在200Pa。用压力信号源接压差开关正端的压力管，发出200Pa的压力信号，差压开关应动作，否则调整差压动作值。当压力开关动作时，用万用表检测控制器上的端子是否应连接。用万用表测量电阻传感器的实时电阻值，如开路说明，总经理职务说明、收银职务说明、人事专员职务说明、会计职务说明、温度传感器电阻已坏。用万用表测量电阻DDC侧线路两端的阻值。去掉线路电阻后，应与前次测量结果一致。检查相应电阻温度传感器的刻度，电阻值应与实时温度电阻相对应。水流开关的试验检查开关接线，应接在开关的常开触点上。拆下水流开关，用手拨动开关盖，松手后盖应自动复位。当模拟开关动作时，用万用表测量线路两端的DDC应接好。水位开关的测试检查开关的接线，根据不同的需要，开关应接常开触点或常闭触点。对于垂直开关，应接通常闭触点，断开常开触点。提起开关，应断开常闭触点，接通常开触点。每个点的状态在DDC用万用表带线测量，应符合其开关的动作状态。开关应根据不同需要接常开触点或常闭触点。对于垂直开关，应接通常闭触点，断开常开触点。提起开关，应断开常闭触点，接通常开触点。每个点的状态在DDC用万用表带线测量，应符合其开关的动作状态。开关应根据不同需要接常开触点或常闭触点。对于垂直开关，应接通常闭触点，断开常开触点。提起开关，应断开常闭触点，接通常开触点。每个点的状态在DDC用万用表带线测量，应符合其开关的动作状态。
每个 DI 和 DO 点的线测量。应使用万用表测量系统中的所有 DI 和 DO 点，以确认线路准确。注意：所有 DI 点应为无源触点，而不是带电触点。调试进度：系统工作日注意空调机组、新风机组 4 给排水系统 1 冷冻水系统 1 主要部件安装完毕后的系统工作日，电梯 1 电梯系统将提供电梯系统所需的状态点工艺管道安装后建立自动控制系统。电气系统 2 照明系统 6二、DDC 单元设置和调试 断开 DDC 控制器的所有外部端子。用万用表测量空气开关上端的电源，应该是。合上空气开关，测量DDC电源变压器的二次输出应为AC24V。测量 DDC 电源端子应为 AC24V。使用笔记本电脑连接到 DDC 的 MMI 接口。DDC 已通电。每个指示灯应正确指示，状态灯应闪烁。使用笔记本电脑按系统图进行设置
设置每个 DDC 的通讯地址号和通讯波特率。断开 DDC 电源。调试进度：现场安装所有DDC控制器后，需要3个工作日。三、系统网络建立和调试准备工作：工作站计算机中应建立系统的系统树形结构、点表、各单机设备图形界面、点链接等数据库信息。通过中继线连接器连接工作站微机和现场DDC控制器。正确设置工作站软件和系统软件中的通讯端口等参数。中继连接器已通电，其指示灯应正确指示。现场DDC一一上电。工作站微机系统树形结构上应显示相应的 DDC 连接。将DDC各点的接线端子正确插入DDC，工作站图形界面上的各点应正确指示。调试进度：DDC单元调试完成后，需要5个工作日。四、各系统模拟调试：1、空调机组、新风机组模拟测试：AO点测试：在工作站电脑图形界面调出对应机组的操作界面，并按百分比分为5分。即0%、25%、50%、75%、100%对机组各调节阀应用操作指令，相应调节阀应按开度百分比动作。DO点测试：工作站操作界面上指示所有DO点动作，二位阀应按其指令动作。其他控制点用万用表接其输出，现场DDC控制器对应DO点指示灯应亮。DI点的测试：单元的每个DI点要模拟动作，对应点的状态要反映在工作站的操作界面上。如果设置有报警的DI点动作，应在报警栏中显示，并有系统报警声。用万用表连接到它们的输出端，现场DDC控制器对应DO点的指示灯应亮。DI点的测试：单元的每个DI点要模拟动作，对应点的状态要反映在工作站的操作界面上。如果设置有报警的DI点动作，应在报警栏中显示，并有系统报警声。用万用表连接到它们的输出端，现场DDC控制器对应DO点的指示灯应亮。DI点的测试：单元的每个DI点要模拟动作，对应点的状态要反映在工作站的操作界面上。如果设置有报警的DI点动作，应在报警栏中显示，并有系统报警声。
AI点测试：在工作站的操作界面上应正确指示机组的温度、湿度等AI点。编写系统控制程序。程序内容： 温度调节：新风机组根据冬夏不同工况，PID根据送风温度与设定温度的比较楼宇自控调试，调节冷热水阀门的开度，保证恒定送风温度。空调机组根据冬夏季不同工况，根据回风温度与设定值温度的比较，调节冷热水阀门的开度，保证室内温度的稳定。湿度调节：带有加湿装置的机组根据回风湿度控制加湿阀，将室内湿度控制在一定范围内。新回风阀关闭调整：根据室内外温度的差异，调整新回风阀的比例，保证新风量，最大限度地利用自然能源。预热控制：在冬季条件下，根据室外温度控制电预热的开启。停机联锁：当风机停止时，关闭所有水阀和气阀。防冻液联锁：当防冻液报警时，停止鼓风机，完全关闭新风阀，完全打开电加热器，完全打开热水阀。根据程序做系统仿真联动：启动鼓风机，各阀门相应动作，调节阀门根据程序PID自动调节，改变季节模式，改变设定参数，各调节阀门应按正确趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。各阀门相应动作，调节阀根据程序PID自动调节，改变季节模式，改变设定参数，各调节阀应按正确趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。各阀门相应动作，调节阀根据程序PID自动调节，改变季节模式，改变设定参数，各调节阀应按正确趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。调节阀会根据程序PID自动调节，改变季节模式，改变设定参数，每个调节阀都应该按照正确的趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。调节阀会根据程序PID自动调节，改变季节模式，改变设定参数，每个调节阀都应该按照正确的趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。改变季节模式，改变设定参数，各调节阀应按正确趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。改变季节模式，改变设定参数，各调节阀应按正确趋势变化。系统联动测试，模拟防冻报警，现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀. 停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀。停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。现场动作防冻开关，模拟低温结霜，机组应关闭新风阀，停止鼓风机，全开预热控制，全开加热阀。停止联动，停止鼓风机，各阀门应相应关闭。２、照明系统模拟调试在操作界面上操作各照明电路的控制按钮，现场DDC控制器应输出，相应的照明控制箱接触器动作。
用万用表在电气照明配电箱处连接相应电路的输出端。在工作站主机的操作面上返回相应循环的状态点。３、泛光灯、航空障碍灯模拟调试同上４、供水系统现场模拟调试各水箱液位开关的实际运行情况。工作站主机上应显示相应开关的状态，超高水位开关动作时应有报警提示。在工作站主机上启动每台水泵的启动按钮，现场的万用表可以接收到相应水泵的启动信号。现场模拟水泵状态点关闭，状态点的变化应显示在工作站主机的操作界面上。故障点应有报警提示。编写逻辑控制程序。程序内容：在判断水箱高水位时，将控制水泵启停的DO点设置为OFF。判断水箱低水位时，打开控制水泵启停的DO点。根据程序模拟供水过程。当高位水箱水位低时，家用给水泵自动启动，当高位水箱水位高时，家用水泵自动停泵。５、 每个污水坑的液位开关是在排水系统模拟调试现场实际启动的，工作站主机上应显示相应开关的状态。启动工作站主机上各排水泵的启动按钮，现场万用表可接收到相应水泵的启动信号。现场模拟每台排水泵的状态点，并在工作站主机的操作界面上显示状态点的变化。编写逻辑控制程序。程序内容：在判断集水槽高位时，开启排水泵DO启停点。判断集水器低液位时，将排水泵的DO启停点设置为OFF。根据程序模拟排水控制过程。
６、冷水系统模拟调试应该可以检测到工作站主机上所有AI点的参数，包括压力、温度、流量等模拟参数。操作界面上的参数显示应该是正确的。激活工作站主机上的每个DO点，现场万用表应该能收到对应点的动作。现场模拟每个DI点的动作，工作站主机的操作界面上应显示对应点的状态变化。在工作站主机的操作界面上，根据AO点上5个点的百分比对各调节阀进行调节和测试，现场阀门应按调节百分比动作。
实现系统中各设备启停顺序的连锁控制。用信号发生器模拟布水器和集水器的压力变化，并根据程序的计算方法自动调节旁通阀。7、电梯系统仿真调试 楼宇自控系统监控电梯运行状态，所有DI点应在工作站主机接口上。现场模拟每个DI点的通断，对应DI点的状态变化应连接到工作站上位机的接口上。输入故障点后，工作站主机界面应有报警提示。8、 低压变配置点系统对楼宇自控系统进行仿真调试，监控低压变配置点的运行状态。工作站主机的接口应该都是DI和AI点。现场模拟各低压主电路开关的动作，工作站主机界面应显示相应的状态点变化。包括各段的进线开关，总线耦合器的状态。现场模拟每台变压器的超温报警，显示工作站主机界面状态点变化，并提供报警提示。将每台电能发射器的电压和电流信号发送到现场，电源参数应显示在工作站主机界面上。调试进度： 系统工作日注意空调机组和新风机组 7. 给排水系统 3. 冷水系统 3. 电梯 3. 电梯系统 提供楼宇自控系统所需状态点后 7< @五、系统联调：楼宇自控系统联调应在相关系统安装调试完毕，系统各设备正常运行后进行。各系统设备的控制回路应向楼宇自控系统提供所需的接口，并提供接线图，明确接线端子的位置和接线端子的数量。系统工作日注意空调机组和新风机组 7.给排水系统 3.冷水系统 3.电梯 3.电梯系统 提供楼宇自控系统所需状态点后 7五、@ >系统联调：楼宇自控系统联调应在相关系统安装调试完毕，系统各设备运行正常后进行。各系统设备的控制回路应向楼宇自控系统提供所需的接口，并提供接线图，明确接线端子的位置和接线端子的数量。系统工作日注意空调机组和新风机组 7.给排水系统 3.冷水系统 3.电梯 3.电梯系统 提供楼宇自控系统所需状态点后 7五、@ >系统联调：楼宇自控系统联调应在相关系统安装调试完毕，系统各设备运行正常后进行。各系统设备的控制回路应向楼宇自控系统提供所需的接口，并提供接线图，明确接线端子的位置和接线端子的数量。电梯系统 提供楼宇自控系统所需状态点后 7<@五、系统联调： 楼宇自控系统联调应在所涉及的系统安装调试完成后，系统所有设备都在普通手术。各系统设备的控制回路应向楼宇自控系统提供所需的接口，并提供接线图，明确接线端子的位置和接线端子的数量。电梯系统 提供楼宇自控系统所需状态点后 7<@五、系统联调： 楼宇自控系统联调应在所涉及的系统安装调试完成后，系统所有设备都在普通手术。各系统设备的控制回路应向楼宇自控系统提供所需的接口，并提供接线图，明确接线端子的位置和接线端子的数量。
楼宇自控系统在其控制设备的控制箱内接线时，负责其设备安装调试的技术人员应予以配合。楼宇自控系统对其控制设备进行联调时，应当配合其设备工艺技术人员。1、空调机组与新风机组联合调试：在工作站主机操作界面上激活风机控制按钮，对应风机启动，各阀门按程序动作调整，并且每个状态点都应该返回到操作界面。冷热水阀根据季节模式和温度设定值自动进行PID调节，并能达到稳定的输出平衡，使温度保持在机组恒定的控制范围内。如果出现振动或系统不稳定，应调整程序中的计算参数以达到最佳控制。机组启停控制时间表写在工作站主机控制软件上，使其按计划完成的经营计划、教育、经营计划、经营计划、医药项目计划、股权自动实现其停止控制融资项目计划。2、公共区域照明、航空障碍灯、泛光照明的组合系统调试。XX楼管理部门应提供楼宇自控系统控制的各照明系统的控制时间表，即：照明控制过程。在时间表上编写照明控制时间计划。照明电路将根据此时间表自动控制。3、供水系统联调：将供水系统各设备的控制方式置于自动位置。在工作站主机上启动供水系统的程序控制。各设备应按程序实现自动控制，观察各水箱液位，有问题应立即停止设备运行，并进行处理。4、排水系统联合调节：将排水系统各设备的控制方式置于自动位置。照明电路将根据此时间表自动控制。3、供水系统联调：将供水系统各设备的控制方式置于自动位置。在工作站主机上启动供水系统的程序控制。各设备应按程序实现自动控制，观察各水箱液位，有问题应立即停止设备运行，并进行处理。4、排水系统联合调节：将排水系统各设备的控制方式置于自动位置。照明电路将根据此时间表自动控制。3、供水系统联调：将供水系统各设备的控制方式置于自动位置。在工作站主机上启动供水系统的程序控制。各设备应按程序实现自动控制，观察各水箱液位，有问题应立即停止设备运行，并进行处理。4、排水系统联合调节：将排水系统各设备的控制方式置于自动位置。在工作站主机上启动供水系统的程序控制。各设备应按程序实现自动控制，观察各水箱液位，有问题应立即停止设备运行，并进行处理。4、排水系统联合调节：将排水系统各设备的控制方式置于自动位置。在工作站主机上启动供水系统的程序控制。各设备应按程序实现自动控制，观察各水箱液位，有问题应立即停止设备运行，并进行处理。4、排水系统联合调节：将排水系统各设备的控制方式置于自动位置。
在工作站主机上启动排水系统的程序控制。各设备应按程序自动控制，观察各污水坑的液位，有问题应立即停止设备运行，处理。5、冷水系统联调，使冷水系统各楼宇控制系统的控制设备的控制方式进入自动化状态。包括各冷冻水泵、冷却水泵、冷却塔风机。它的逻辑控制是根据工艺要求来实现的。观察操作界面上的参数，应与实际工艺参数相对应。观察操作界面上的状态点，应该与每个设备的实际状态点相对应。根据工艺要求设置差压旁通调节的控制参数和计算参数，使其满足空调水系统平衡的工艺要求。6、电梯系统联调观察工作站主机界面上各台电梯的状态点应与实际电梯状态相对应。7、变配电系统联调：在工作站主机界面观察变配电系统状态点，电量显示，应与变配电系统实际运行参数相对应. 调试进度：系统工作日注意空调机组，新风单元7已与各单元接口连接，各单元正常运行后，已连接给排水系统2的水泵控制接口，手动操作水泵设备。冷水系统5各设备的控制接口已连接并手动操作后。电梯 2 低压配电系统 2. 低压电力系统提供照明系统前的各种运行参数 7. 照明系统正常运行后可接入楼宇控制回路，运行后可进行系统联调用户提供照明控制时间表。各系统联调应为楼宇自控系统与各系统提供控制接口，
系统集成：冷水机组集成：楼宇自控系统将采用网关技术实现冷水机组的系统集成。冷水机应控制与楼宇自控系统的通讯端口，在集成和调试过程中应由冷水机专业技术人员配合。自动控制操作界面可调整为冷水机组的控制界面，实现对启动的控制和各种运行参数的监控。门禁系统集成：楼宇自控系统将采用OPC技术集成门禁系统。门禁系统软件应支持OPC技术，并通过局域网与楼宇控制系统通信。门禁系统的专业技术人员在集成和调试过程中应予以配合。在楼宇自控系统的操作界面上，可以调整门禁系统授予的门禁点信息。12月10日
