数据中心网络在当今的业务中扮演着越来越重要的角色，提供数据存储、管理、共享、交换和应用等功能。 在数据中心中，大量数据在物理层通过光缆在服务器、交换机和存储设备之间传输（仅讨论光纤布线）。 数据显示，在数据中心，网络停机部分是由物理连接问题引起的。 因此，在数据中心的设计和建设中，必须充分重视布线问题。 本文将为您介绍数据中心综合布线的第二部分——结构化布线。

01

高标准数据中心需满足要求

02

什么是结构化布线系统？

数据中心结构化布线系统采用一个或多个 MDA 主分布区来提供灵活的、基于标准的设备连接。 这些连接包括交换机到服务器、服务器到存储和交换机到交换机的连接。 根据设备端口数量，可选择区域配线箱或配线柜进行配线。

这些集中配电区一般位于一排服务器机柜的中间或末端。 设备的移动、增加或变更是通过在集中配线区重跳光纤跳线完成的。 链接的永久链接部分不受设备移动、添加或更改的影响。 连接到交换机和服务器端口的跳线也不需要在移动、添加或更改设备时进行调整。

03

为什么需要结构化布线

随着数据流量的不断增加，传统的点到点（也称端到端）布线系统无法适应数据中心生命周期的扩展，过满的通道也会造成气流问题。 在某些情况下，电缆甚至会因重力负载而变形，从而对链路的传输性能产生不利影响。

04

结构化布线系统的优势

结构化布线系统使用直径较小的主干电缆进行布线。 采用高密度预端接光缆，大大减少了机柜内和地板下的光缆数量，更有利于机房的散热和通风，使数据中心的布线系统更加简化楼宇自控接几芯线，美观可靠。

可以有效地改变和升级结构化布线系统。 由于电缆整齐有序，因此在移动、添加和更改过程中发生故障的可能性极小。

当今的数据中心复杂多样，需要结构化布线系统来管理和支持与硬件的连接。 在结构化布线系统中，升级一台交换机可以提高不同机柜服务器的连接速度，使每个端口根据对端的端口类型自动适应连接速度，支持网络的增长。

结构化布线系统可以降低运营成本（包括供暖、制冷、供电等），减少安装和维护成本，更具成本效益。

结构化布线系统使用光缆作为物理连接链路。 由于光纤由玻璃（石英）材料制成，利用光的全反射原理传输光信号，因此光纤不仅不会向周围环境辐射电磁波，而且具有完善的抗EMI腐蚀能力.

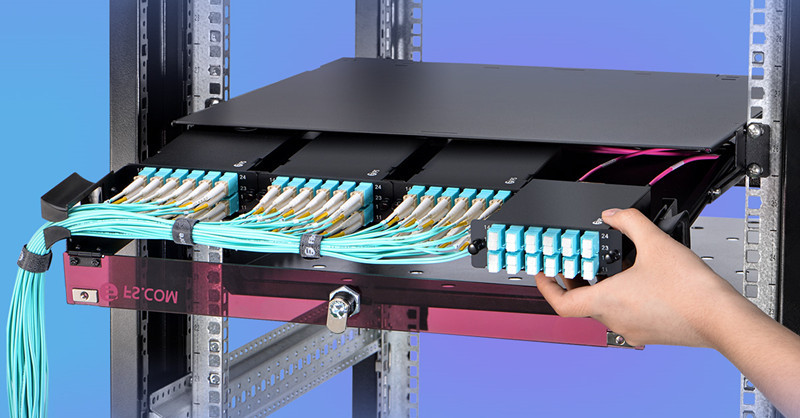

数据中心结构化布线不仅可以延长基础布线的生命周期，降低总体成本，还可以提供可靠的迁移路径，使数据中心具有更好的可管理性和可扩展性。 主要产品有1U/2U/3U（96芯/192芯/288芯）高密度光纤配线架、1U（144芯）超高密度光纤配线架、MPO-LC模块盒、24芯LC/SC光纤适配面板、MPO光纤适配面板、LC光纤跳线、MPO光纤跳线、MPO光缆等，让IDC数据中心结构化布线更高效、更稳定、更安全、更可靠。
