1.常用图形线条的类型、宽度和主要用途。

图形线是指以任意方式连接起点和终点的几何图形。 它是构成图形的基本要素。 形状可以是直线，也可以是曲线，可以是连续线，也可以是间断线。国家标准规定了工程图中使用的六种图形线及其类型、名称、宽度和应用实例。

2、常用图形符号及使用命令绘制电气图形的方法

CAD中常用电气符号，并使用CAD命令绘制符号。

1.图形符号的构成

电气图的图形符号通常由一般符号、元素符号、有限符号、方框符号和组合符号等组成。

（1）通用符号通常是非常简单的符号，用于表示一类产品及其特性。

（2）符号元素 是具有明确含义的简单图形，不能单独使用。 符号元素必须与其他图形组合才能形成设备或概念的完整符号。

(3) 定义符号 附加在其他符号上以提供附加信息的符号。 通常不能单独使用。 有时通用符号也可用作限定符号，如在扬声器符号上加上电容器的通用符号，形成电容式扬声器符号。

（4）方框符号 用来表示元件、设备等的组合及其功能的简单图形符号。 没有给出组件、设备或所有连接的详细信息。 通常用于单线表示法，但也可用于所有输入和输出接线的图表中。

（五）组合符号楼宇自控的传感器符号，是指将上述规定的符号适当组合而得出的、代表某种特定装置或者概念的符号。

2.图形符号的分类

新国家标准《电气图中使用的图形符号通则》代号GB/4728.1-1985，采用国际电工委员会（IES）标准，该标准在全球通用，有利于对外技术交流。 GB/4728电气图图形符号分为13部分。

(1)总则包括本标准内容概要、术语、符号的表示、数字的使用及其他规定。

(2)符号元素、限定符号和其他常用符号内容包括轮廓和外壳、电流和电压类型、变化性、力或运动方向、流动方向、材料类型、效应或相关性、辐射、信号波形、机械控制、操作部件及操作方法、非电气控制、接地、连接底盘及等待电位、理想电路元件等。

(3)导体和连接器包括电线、屏蔽线或绞合线、同轴电缆、端子线连接、插头插座、电缆端子等。

(4)基础无源元件包括电阻、电容、电感、铁氧体磁芯、压电晶体、驻极体等。

(5)二极管、三极管、电子管等半导体管、电子管。

(6)电能的产生和转换包括绕组、发电机、变压器等。

(7)开关、控制和保护装置包括接触器、开关、开关装置、控制装置、起动器、继电器、接触器和保护装置。

(8)测量仪器、灯光和信号装置包括指示仪器、记录仪器、热电偶、远传装置、传感器、灯光、电铃、蜂鸣器、喇叭等。

(9)电信：交换及外围设备包括交换系统、选择器、电话、电报和数据处理设备、传真机等。

(10)电信：传输内容包括通信电路、天线、波导器件、信号发生器、激光器、调制器、解调器、光纤传输

（十一）建筑安装平面图包括电站、变电站、网络、音电视分配系统、建筑设备、室外设备等。

(12)二进制逻辑元件包括计数器、存储器等。

(13)模拟元件包括放大器、功能器件、电子开关等。

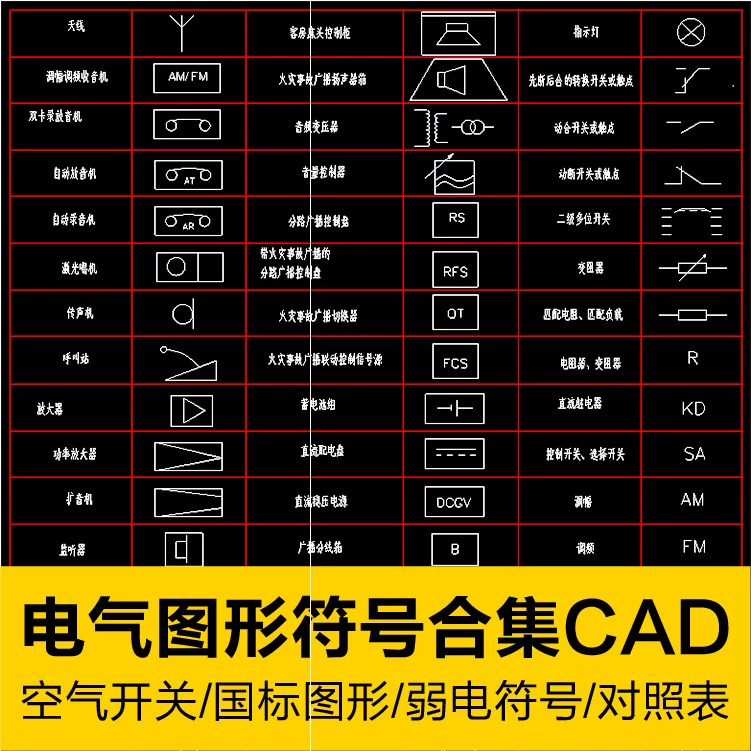

常用电气图图形符号如表所示。
